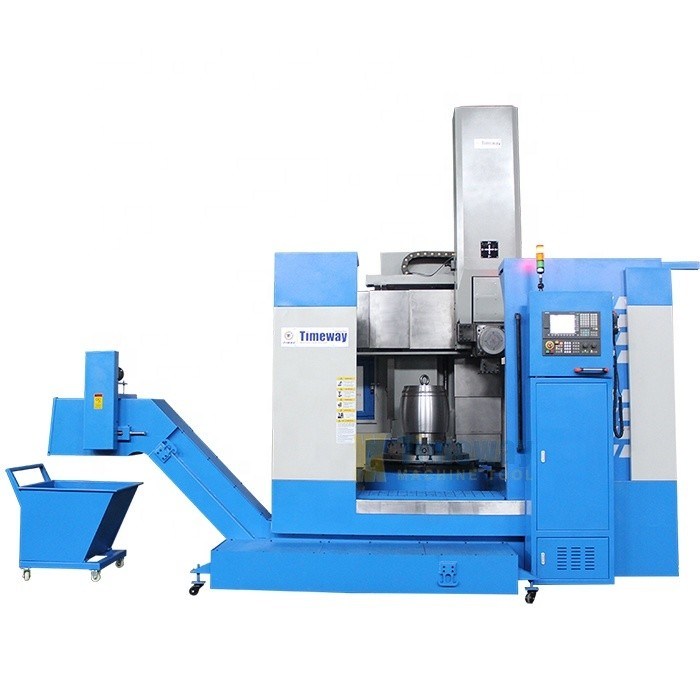

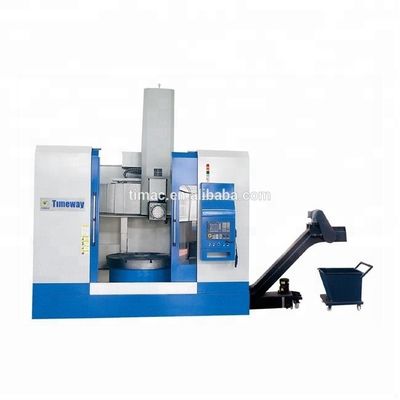

Μέγιστη διάμετρος κυλίνδρου 1250mm Μία στήλη CNC κάθετη μηχανή γύρισμα VLK1250E
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | TIMEWAY |
| Αριθμό μοντέλου: | VLK1250E |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $110,000.00/sets 1-2 sets |
| Συσκευασία λεπτομέρειες: | Παλέτα |
| Δυνατότητα προσφοράς: | 300 σύνολο/σύνολα ανά Έτος |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος: | Βόρειος | Μέγιστο μήκος του εργασιακού υλικού (mm): | 1000 |
|---|---|---|---|
| Ικανότητα επεξεργασίας: | Βαρύ φορτίο | Μέγιστο βάρος του κομματιού προς κατεργασία (κλ): | 5000 |
| πλάτος του κρεβατιού (mm): | 1010 χιλ. | Δύναμη κινητήρα σπινδέλου ((kW): | 30 |
| Αριθμός σπινδάλων: | Μονό | Αριθμός αξόνων: | 2 |
| Δρόμος (άξονας Χ) ((mm): | 820 mm | Δρόμος (άξονας Z) ((mm): | 650 χιλ. |
| Ακριβότητα θέσης (mm): | ±0.02 | Επαναληπτότητα (X/Y/Z) (mm): | ±0.01 |
| Μέγεθος (L*W*H): | 4780x2570x4400 mm | Τετάρτη: | 380V/400V/440V |
| Σύστημα ελέγχου CNC: | ΣΙΜΕΝΣ | Σταθμοί σταθμών εργαλείων: | 4 |
| Βάρος (kg): | 11000 | Εγγύηση: | 1 έτος |
| Βασικά σημεία πώλησης: | Ευέλικτη κατασκευή | Έκθεση δοκιμής μηχανής: | Παροχή |
| Ελέγχος εξόδου με βίντεο: | Παροχή | Εγγύηση βασικών εξαρτημάτων: | 1 έτος |
| CNC ή όχι: | ΚΑΤ | Μέγιστη τέμνουσα διάμετρος: | 1250 χιλιοστά |
| Μέγιστο ύψος του εργασιακού αντικειμένου: | 1000 χιλιοστά | Μέγιστο βάρος του εργασιακού υλικού: | 5000 κιλά |
| worktable διάμετρος: | 1010mm | Ταχύτητα σπινθήρα: | 1.25-200 στροφές ανά λεπτό |
| Δυνατότητα ισχύος: | 30KVA | Σύστημα CNC: | Siemens 808d |
| Μέγιστη διάμετρος ταλάντευσης (χιλ.): | 1250 | Εποχή εγγύησης: | 1 έτος |
| Υπόθεση: | Νέο | Εφαρμόσιμες βιομηχανίες: | Καταστήματα οικοδομικού υλικού, καταστήματα επισκευής μηχανημάτων |
| Τοποθεσία αίθουσας επίδειξης: | Ηνωμένες Πολιτείες, Ιταλία, Γερμανία, Μεξικό, Ρωσία, Ρουμανία, Νότια Αφρική, Αυστραλία | Τύπος εμπορίας: | Συνηθισμένο προϊόν |
| Βασικά συστατικά: | Ρουλεμάν, μηχανή, αντλία, εργαλείο, PLC, δοχείο πίεσης, κιβώτιο ταχυτήτων | Μαξ. Στροφή μήκους (mm): | 1000 |
| Μέγιστη ταχύτητα περιστροφής (rp.m): | 200 στροφές ανά λεπτό | Στρίψιμο σπινδέλου ((mm): | 251 |
| Λιμάνι: | Λιμάνι της Κίνας | ||
Περιγραφή προϊόντων
Σημείο αλληλεπίδραση
Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα αεροσκάφη των κατηγοριών A, B, C, D, E, F, G, H, H και H.

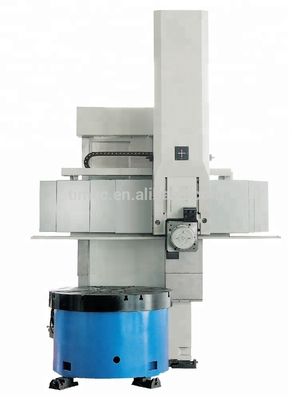

Σύνοψη μηχανής
- Το εργαλείο μηχανής είναι κατάλληλο για την επεξεργασία μεγάλου και λεπτού και βαρέος ακανόνιστο κομμάτι εργασίας.Εξαιτίας του βάρους του εργασιακού υλικού, έτσι ώστε το εργασιακό κομμάτι και το κορμί να μπορούν να εξασφαλίσουν ότι το κλειστό, σύντομο χρόνο φόρτωσης και εκφόρτωσης του εργασιακού κομμάτι και τη σταθερότητα.
- Η στήλη, η δέσμη και η οδήγηση του κροταμιού υιοθετούν αλεύρι μετά την σβήσιμο, έχουν υπερεπιβλητική αντοχή στην φθορά και παρατείνουν τη διάρκεια ζωής.επίτευξη σκοπών προστασίας του περιβάλλοντος.
Δομή και χαρακτηριστικά

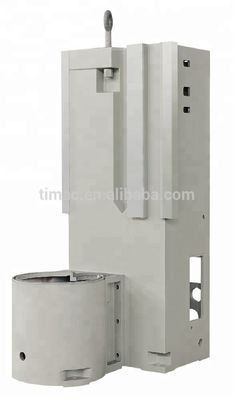

Στήλη
| Στήλη *Η στήλη υιοθετεί το σχεδιασμό βελτιστοποίησης της δομής τύπου κουτιού και της εύλογης τοποθέτησης σκληροπλέγματος, έτσι ώστε να συνειδητοποιήσει την καλή θερμική σταθερότητα, υψηλή αντοχή και υψηλή ακαμψία.
Διάμετρος οδού καθοδήγησης στήλης (mm) VLK800E 1070 VLK1250E 1190 VLK1600E 1460 VLK2000E 1970 |

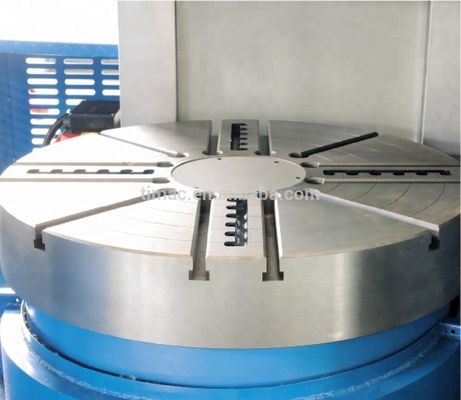

Εργασιακό τραπέζι
Μονάδα εστίασης και δοκάρι
Μονάδα τροφής
Η οριζόντια τροφοδοσία (άξονας Χ) και η κατακόρυφη τροφοδοσία (άξονας Ζ) του εργαλείου τροφοδοτούνται από έναν κινητήρα κυκλικού κυκλικού κυκλώματος (AC servo motor) μέσω της στροφής σφαιριού που οδηγεί τον μειωτή ταχυτήτων,ο μειωτής και η βίδα μέσω της ευέλικτης σύνδεσης ζεύξης, υψηλή απόδοση μετάδοσης, μικρό σφάλμα μετάδοσης, υψηλή ακρίβεια μετάδοσης.
Κεντρικό σύστημα κίνησης
| Πεδίο ταχύτητας σπινδύλης ((rpm)
| *Το κύριο κιβώτιο μεταφοράς υιοθετεί κίνηση γρανάζων, τα γρανάζια υιοθετούν υλικό υψηλής αντοχής και διαδικασία σβήσματος και άλεσης, έτσι ώστε να μπορεί να συνειδητοποιήσει δύναμη κοπής υψηλής ταχύτητας, υψηλή ακρίβεια και ταχύτητα μετάδοσης,και να μειώσει τη δόνηση και τον θόρυβο της μετάδοσης. *Η κύρια μετάδοση ελέγχεται από οριζόντιο σφινδάλιο σερβοκινητήρα, μπορεί να συνειδητοποιήσει τέσσερις αλλαγές χωρίς βήμα ταχύτητα, είναι κατάλληλο για την επεξεργασία όλων των υλικών workpiece,για να συνειδητοποιήσει αγωγό ευρεία αλλαγή ταχύτητας και μεγάλη ροπή βαριά κοπή, ανταποκρίνεται σε χαμηλής ταχύτητας και βαριά κοπή για μεγάλο διάμετρο κομμάτι εργασίας, και υψηλής ταχύτητας κοπή για μικρότερο διάμετρο κομμάτι εργασίας. *Τα μεγάλα εργαλεία υιοθετούν υψηλής ποιότητας κράμα χάλυβα, μέσω της επεξεργασίας ψύξης και της άλεσης από μηχανή άλεσης εργαλείων υψηλής ακρίβειας, για τη μείωση του θορύβου της λειτουργίας του σπινδέλου. |
Τέσσερις σταθμοί ηλεκτρικών εργαλείων
1Υψηλή ακρίβεια τοποθέτησης, μεγάλη δύναμη συμπίεσης, μεγάλη χωρητικότητα φόρτωσης, σταθερή και αξιόπιστη.
2Ο μοναδικός φορέας του κοπτήρα, πιο ακριβής τοποθέτηση, μεγαλύτερη δύναμη σύσφιξης.
Ηλεκτρικό ντουλάπι
1. Ηλεκτρικό ντουλάπι τοποθετείται απευθείας μέσα στη στήλη, έτσι ώστε η δομή είναι πιο συμπαγής, εξοικονομήστε χώρο.Η σύνδεση του ηλεκτρικού ντουλαπιού στο κρεβάτι υιοθετούν την ειδική σύνδεση καλωδίου.
2Το ηλεκτρικό ντουλάπι είναι εξοπλισμένο με κλιματισμό, ασφάλεια και πρότυπο, για να διασφαλιστεί η σταθερή θερμοκρασία του ελεγκτή, η σταθερότητα του ελεγκτή.
Άλλα
Τεχνική παράμετρος
| Προδιαγραφές | Μονάδα | VLK800E | VLK1250E | VLK1600E | VLK2000E | |
| Δυναμικότητα | Μέγιστη διάμετρος περιστροφής | χμ | 950 | 1250 | 1600 | 2000 |
| Μέγιστη διάμετρος κοπής | χμ | 800 | 1250 | 1600 | 2000 | |
| Μέγιστο ύψος του εργαστηρίου | χμ | 800 | 1000 | 1000 | 1250 | |
| Μέγιστο βάρος του εργαστηρίου | χιλιόγραμμο | 2000 | 5000 | 8000 | 12000 | |
| Εργασιακό τραπέζι | Κύρια ισχύς κινητήρα | kw | 22 | 22 | 30 | 37 |
| Διάμετρος της επιφάνειας εργασίας | χμ | 800 | 1010 | 1400 | 1800 | |
| Μέγιστη ροπή του τραπεζιού εργασίας | KN.m | 10 | 17.5 | 25 | 32 | |
| Πεδίο ταχυτήτων της επιφάνειας εργασίας | στροφές | 2-320 | 1.25-200 | 1-160 | 4-125 | |
| Εργαλείο | Αριθμός σταθμού εργαλείων | Πιστοποιητικά. | 4 | 4 | 4 | 4 |
| Τμήμα της ράβδου εργαλείου εξωτερικό εργαλείο στροφής | χμ | 32*40 | 32*40 | 32*40 | 32*40 | |
| Τύπος οδήγησης |
| Ηλεκτρικό | Ηλεκτρικό | Ηλεκτρικό | Ηλεκτρικό | |
| Άξονας Χ/Ζ | Μέγεθος στροφιάς σφαίρας στον άξονα Χ (Διαγράμματα * βίδα ρίψη) | χμ | 50*10 | 50*10 | 50*10 | 50*10 |
| Μέγεθος στροφιάς σφαίρας στον άξονα Z (Διαγράμματα * βίδα ρίψη) | χμ | 50*10 | 50*10 | 50*10 | 50*10 | |
| Μέγιστη διαδρομή ((X/Z) | χμ | -20-550/650 | -20-800/650 | -20-1030/800 | -20-1150/800 | |
| Πεδίο τροφοδοσίας ((X/Z) | χμ | 0.1-500 | 0.1-500 | 0.1-500 | 0.1-500 | |
| Γρήγορη ταχύτητα τροφοδοσίας | mm/min | 2000 | 2000 | 2000 | 2000 | |
| Άλλα | Σύστημα CNC |
| Η Siemens 808D | Η Siemens 808D | Η Siemens 808D | Η Siemens 808D |
| Στροφή ροπής του κινητήρα σέρβο ((X/Z) | Ε.μ. | 10 | 10 | 10 | 10 | |
| Δυναμικότητα | Κβ | 30 | 37 | 45 | 52 | |
| Καθαρό βάρος μηχανής | χιλιόγραμμο | 8500 | 11000 | 14500 | 18500 | |
| Μέγεθος μηχανής (L*W*H) | χμ | 4300*2380*4290 | 4780*2570*4400 | 5630*3010*4660 | 5800*3685*4940 | |
Τυπική διαμόρφωση
- Αυτόματο σύστημα λίπανσης
- Πλήρως κλειστή ασπίδα
- Ηλεκτρικό ντουλάπι με κλιματισμό
- Ψυκτικό πετρελαίου ακριβείας
- Η Siemens 808D
- Αυτόματη αφαίρεση τσιπ (αφαίρεση πλευρών)
Προαιρετική διαμόρφωση
- Σύστημα CNC SIEMENS 828D
- Σύστημα CNC FANUC 0i-mate TD
- Ειδική συσκευή
Δύναμη σπινθήρα/τροχιά
Μέγεθος μηχανής
| Σχήμα | Διάρκεια ((L) | Διάμετρος (B) | Υψόμετρο ((H) |
| VLK800E | 4300 | 2380 | 4290 |
| VLK1250E | 4780 | 2570 | 4400 |
| VLK1600E | 5630 | 3010 | 4660 |
| VLK2000E | 5800 | 3685 | 4940 |
