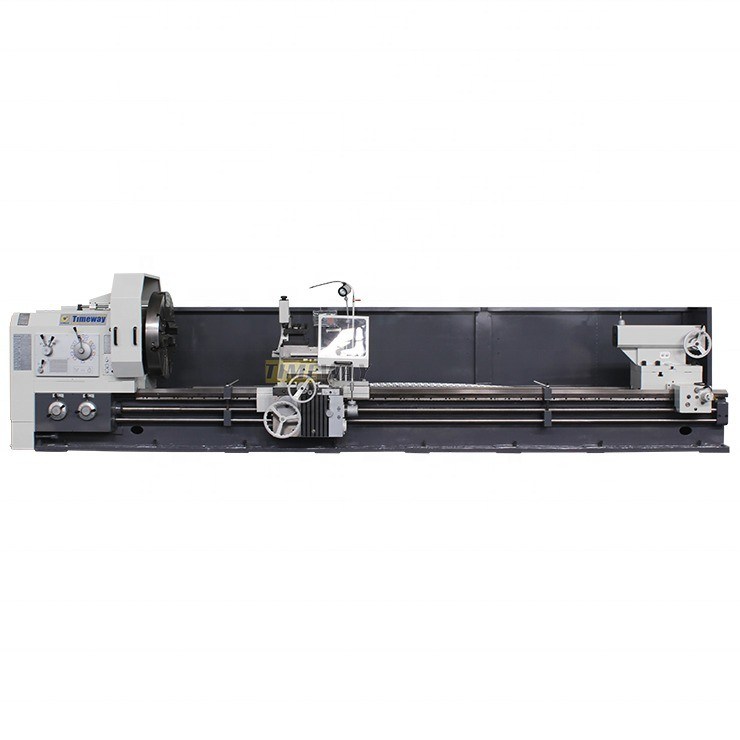

550 mm πλάτος κρεβατιού Οικονομικό CNC οριζόντιο ελαστικό για ακριβή μηχανική και γρήγορη ταχύτητα
Λεπτομέρειες:
| Τόπος καταγωγής: | Χενάν, Κίνα |
| Μάρκα: | TIMAC |
| Αριθμό μοντέλου: | ΑΚ-630Bx8M |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $29,000.00/sets 1-2 sets |
| Συσκευασία λεπτομέρειες: | Σε θήκη από πλακέτο. |
| Δυνατότητα προσφοράς: | 200 σετ/σετ ανά μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος: | Οριζόντια | Μέγιστο μήκος του εργασιακού υλικού (mm): | 8000 |
|---|---|---|---|
| Δομή: | Επίπεδος τόρνος κρεβατιών | Ικανότητα επεξεργασίας: | Βαρύ φορτίο |
| Μέγιστο βάρος του κομματιού προς κατεργασία (κλ): | 2000 | πλάτος του κρεβατιού (mm): | 550 χιλιοστά |
| Δύναμη κινητήρα σπινδέλου ((kW): | 11 | Αριθμός σπινδάλων: | 1 |
| Αριθμός αξόνων: | 2 | Δρόμος (άξονας Χ) ((mm): | 390 χιλ. |
| Δρόμος (άξονας Z) ((mm): | 7850 χιλιοστά | Ακριβότητα θέσης (mm): | ±0.01 |
| Επαναληπτότητα (X/Y/Z) (mm): | ±0.006 | Μέγεθος (L*W*H): | 10580 x 1800 x 1880 |
| Τετάρτη: | 200V-460V | Σύστημα ελέγχου CNC: | FANUC |
| Σταθμοί σταθμών εργαλείων: | 4 | Βάρος (kg): | 10200 |
| Εγγύηση: | 1 έτος | Βασικά σημεία πώλησης: | Υψηλής ακρίβειας |
| Έκθεση δοκιμής μηχανής: | Παροχή | Ελέγχος εξόδου με βίντεο: | Παροχή |
| Εγγύηση βασικών εξαρτημάτων: | 1 έτος | Ελεγκτής CNC: | Σύστημα FANUC 0i-TF |
| Μύτη αξόνων: | C11 | Στρίψιμο σπινθήρα: | Μετρική 120 |
| Ταχύτητα σπινθήρα: | 70,5-1000 στροφές ανά λεπτό | Βήματα σπινθήρα: | Ως μοντέλο μηχανής |
| Μίν. μονάδα τροφοδοσίας: | 0.001mm | Εργασιακή ακρίβεια: | IT6 |
| Ακατέργαστη χοντρότητα: | Ra1,6um | τύπος πυργίσκων: | 6/8/10 σταθμός για επιλογή |
| Υπηρεσία μετά την πώληση: | Υποστήριξη μέσω διαδικτύου | Υπόθεση: | Νέο |
| Στρίψιμο σπινδέλου ((mm): | 100 | Εμπορικό σήμα Toolpost: | Γιάξιν |
| Εφαρμόσιμες βιομηχανίες: | Εργαστήρια επισκευής μηχανημάτων, εργοστάσια παραγωγής, εργοστάσια τροφίμων και ποτών, τυπογραφεία, | Τοποθεσία αίθουσας επίδειξης: | Καναδάς, Ηνωμένο Βασίλειο, Ηνωμένες Πολιτείες, Ιταλία, Γαλλία, Γερμανία, Φιλιππίνες, Βραζιλία, Μεξικ |
| Τύπος εμπορίας: | Συνηθισμένο προϊόν | Βασικά συστατικά: | Υποκείμενο, κινητήρας, αντλία, γρανάζια, PLC, δοχείο πίεσης, κινητήρας, κιβώτιο ταχυτήτων, σύστημα C |
| Μαξ. Στροφή μήκους (mm): | 7850 | Έτος: | 2021 |
| Μέγιστη ταχύτητα περιστροφής (rp.m): | 1000 στροφές ανά λεπτό | Λιμάνι: | Λιμένες της Κίνας |
Περιγραφή προϊόντων
Περιγραφή των προϊόντων
√ Σύστημα CNC FANUC/GSK/SIEMENS √ Τρία σαγόνια √ ηλεκτρικό εργαλειοστάσιο 4 σταθμών √ Φώτα εργασίας √ Σύστημα ψύξης √ Ημικλειστή προστασία √ Εγχειρίδιο γεννήτριας παλμών (MPG) √ νεκρά κέντρα √ Πυροβόλο λάδι √ Πιλοτική λάμπα √ αυτόματη αντλία λίπανσης √ χειροκίνητη μετακίνηση της ουράς √ Εργαλεία και εργαλειοθήκη √ Κλίνη και μπουλόνια ισοπέδωσης √ Εγχειρίδιο λειτουργίας (Αγγλικά) | _ 4 γνάθια _ Σταθερή ανάπαυση _ Ακολουθήστε το υπόλοιπο _ Υδραυλικό τσακ _ Πενουματικό τσακ _ Υδραυλική ράβδος _ 6 σταθμοί εργαλείων _ Ζωντανά κέντρα Κλιματιστικό _ Μεταφορέας τσιπ _ Πλήρη φρουρά |
Προδιαγραφές | Μονάδα | ΑΚ-630Β | ΑΚ-800Β | ΑΚ-940Β | ||
Μαξ. Γύρνα στο κρεβάτι. | χμ | 630 | 800 | 940 | ||
Μαξ, γύρνα πάνω από το διασταυρούμενο διαδρόμιο. | χμ | 340 | 510 | 650 | ||
Απόσταση μεταξύ των κέντρων | χμ | 750/1000/1500/2000/3000/4000/5000/6000/8000/- | ||||
Μέγιστο μήκος στροφής | χμ | 600/850/1350/1850/2850/3850/4850/5850/7850/- | ||||
πλάτος κρεβατιού | χμ | 550 | 550 | 550 | ||
Δυνατότητα φόρτωσης | χιλιόγραμμο | 2000 | 2000 | 2000 | ||
Πύργος σπινθήρα | χμ | C11 | C11 | C11 | ||
Διάτρηση σπινθήρα | χμ | 100 | 100 | 100 | ||
Σπονδυλικός σπινθήρας | - | Μετρική 120 | Μετρική 120 | Μετρική 120 | ||
Ταχύτητα σπινθήρα (χειροκίνητα βήματα) | στροφές | 7.5-1000 (18) | 6-800 (12) | 6-800 (12) | ||
Ταχύτητα του σπινδέλου (χειροκίνητο 4 βήματα χωρίς βήματα) | στροφές | 7.5-1000 | 6-800 | 6-800 | ||
Ταχύτητα σπινθήρα (υδραυλικά 4 βήματα, χωρίς βήματα) | στροφές | 7.5-1000 | 6-800 | 6-800 | ||
Υψόμετρο κέντρου | χμ | 315 | 400 | 470 | ||
Μέγεθος τσουλήθρου | χμ | 325 | 325 | 325 | ||
Άξονας X/Z μ. μονάδα τροφοδοσίας | χμ | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 | ||
Γρήγορη ταχύτητα τροφοδοσίας στον άξονα X/Z | mm/min | 3000/6000 | 3000/6000 | 3000/6000 | ||
Διασταυρούμενη μετακίνηση (X) | χμ | 390 | 475 | 475 | ||
Τύπος στύλου εργαλείου | - | V4 (V6/H6/H10 προαιρετικά) | V4 (V6/H6/H10 προαιρετικά) | V4 (V6/H6/H10 προαιρετικά) | ||
Χρόνος αλλαγής εργαλείου | σ | 2.4 | 2.4 | 2.4 | ||
Ακριβότητα επαναλαμβανόμενης τοποθέτησης του πύργου | χμ | 0.008 | 0.008 | 0.008 | ||
Μέγεθος τμήματος εργαλείου | χμ | 32x32 | 32x32 | 32x32 | ||
Διάμετρος πτερύγιας ουράς | χμ | 100 | 100 | 100 | ||
Ταξίδι με φτερούγες | χμ | 250 | 250 | 250 | ||
Στενές φτερούγες από ουρά | - | ΜΤ5 | ΜΤ5 | ΜΤ5 | ||
Ακριβότητα εργασίας | - | IT6-IT7 | IT6-IT7 | IT6-IT7 | ||
Ακατέργαστη επιφάνεια | μm | Ρα1.6 | Ρα1.6 | Ρα1.6 | ||
Κύρια ισχύς κινητήρα | kw | 11 | 11 | 11 | ||
Βάρος της μηχανής | χιλιόγραμμο | Δελτίο ΕΚ 6-1994, σημείο 2.1. | ||||
μήκος μηχανής | χμ | 3200/3445/3895/4390/5390/6580/7580/8580/10580/- | ||||
πλάτος της μηχανής | χμ | 1800 | 1800 | 1800 | ||
Υψόμετρος μηχανής | χμ | 1880 | 1930 | 1930 | ||
Σύστημα CNC | - | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | ||
Λεπτομέρειες μηχανής

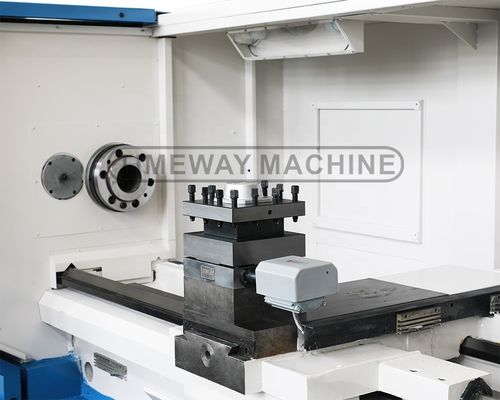

Τσακ:
- Τρία σαγόνια Chuck έρχεται τυποποιημένο για γρήγορα αυτοκεντρική κομπίνα μέρη
- Προαιρετική ανεξάρτητη γροθιά με 4 σαγόνες για τη συμπίεση ειδικών μερών.

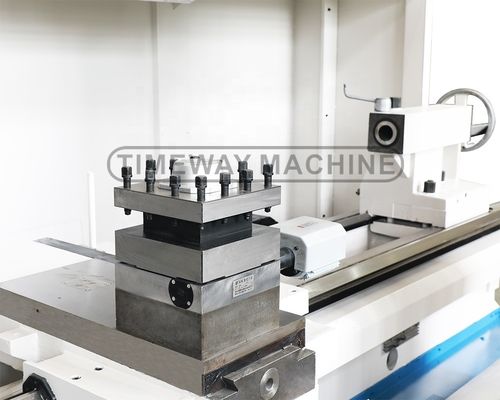

Ηλεκτρικός πύργος 4 σταθμών:
- Υιοθετήστε διάσημη μάρκα ηλεκτρικό πύργο, υψηλή ακρίβεια θέσης.

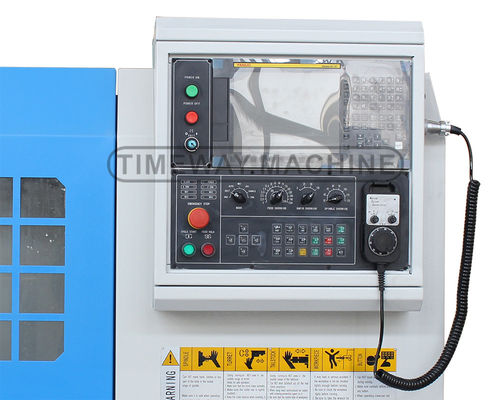

Σύστημα CNC:
ΣΕΜΕΝΣ, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK, κλπ. για την επιλογή σας.

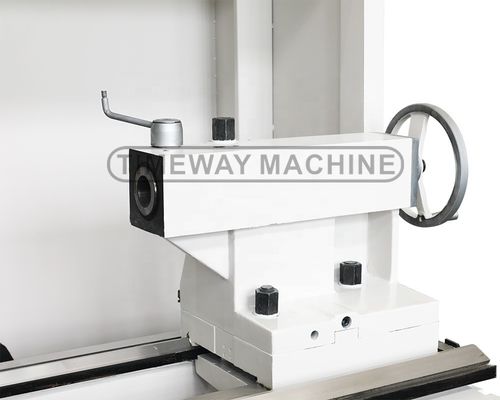

Χειροκίνητη μετακίνηση της ουράς:
Ευέλικτη και απλή λειτουργία, για τη μείωση της έντασης εργασίας και την αύξηση της απόλαυσης της λειτουργίας.

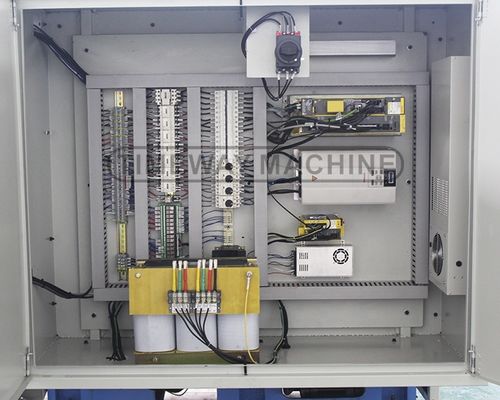

Ηλεκτρικό ντουλάπι σύμφωνα με το πρότυπο CE:
Καθαρή και καθαρή ηλεκτρική διάταξη.
Υιοθέτηση ηλεκτρικών εξαρτημάτων με πρότυπο CE.
Αυτοματοποιημένη αντλία λίπανσης:
Αυτοματοποιημένη και διαλείπουσα λίπανση κάθε σιδηροτροχιάς καθοδήγησης για την παράταση της ζωής της μηχανής.
Πύργος κατακόρυφου τύπου 4 σταθμών:
Τύπος
Ψηλός πύργος 6 σταθμών:
Προαιρετικό
Οριζόντιος πύργος 6 σταθμών:
Προαιρετικό
Δοκιμή - στρογγυλότητα και κυλινδρικότητα:
Ακριβής περιστροφή της εξωτερικής επιφάνειας της ράβδου, ακρίβεια δοκιμής:
Στρογγυλότητα: μικρότερη από 0,01 mm·
Κύλινδρος: μικρότερο από 0,025/300 mm
Δοκιμή - κατακόρυφη:
Ακριβότητα περιστροφής της τελικής επιφάνειας του δίσκου, ακρίβεια δοκιμής:
Σημικότητα: μικρότερη από 0,02/300 mm
Δοκιμή - τραχύτητα:
Επεξεργασία με ακρίβεια της εξωτερικής επιφάνειας της ράβδου, ακρίβεια δοκιμής: Ακαμψία: Ra1.6um
Δοκιμή περιστροφής νήματος:
Τά νήματα κοκκίνιστης στροφής (κόκκιστη: 1:16, Στροφή νήματος: 3,175 mm), μετά από δοκιμή με ειδική συσκευή μέτρησης, μπορεί να ανταποκριθεί σε σωρευτικό σφάλμα στροφής έως 0,015/25,4 mm.
Συμπληρωματικά μέρη δοκιμής:
Όλα τα lathes CNC πρέπει να πραγματοποιήσουν μια τελική διαδικασία κοπής μετά από όλες τις τυποποιημένες επιθεωρήσεις του μηχανήματος, μέσω της κοπής εξωτερικής επιφάνειας, βήματα, επιφάνεια τόξου, κωνική επιφάνεια, κλπ.,για να επιθεωρηθεί η σταθερότητα του συστήματος CNC και η συνολική απόδοση της μηχανής.
Γιατί να Επιλέξετε Εμάς
Ρενίσαου, λέιζερ παρεμβολικό:
Πριν από την παράδοση, υιοθετεί λέιζερ RENISHAW του Ηνωμένου Βασιλείου για να κάνει δοκιμές δυναμικής ακρίβειας και αντιστάθμιση, έτσι ώστε το μηχάνημα να έχει την υψηλή ακρίβεια τοποθέτησης και την ακρίβεια επανατοποθέτησης.
