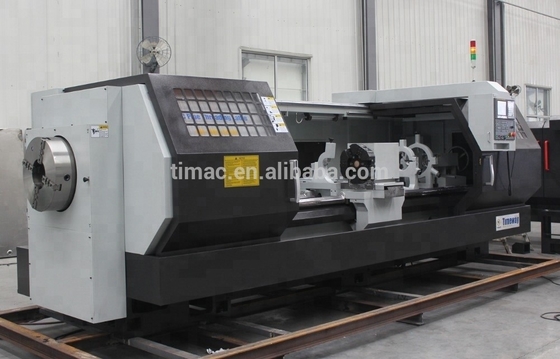

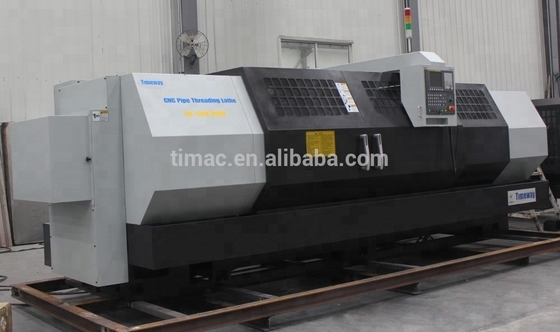

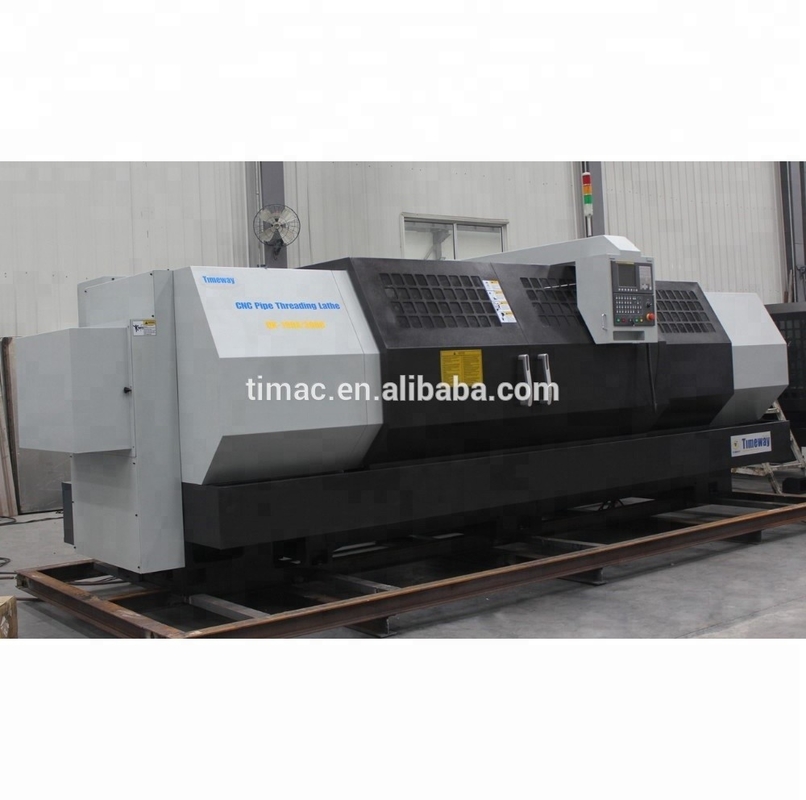

2022 Χρόνο CNC Tube Τυποποιητικό Τεχνητό Μηχανισμό με βάρος 5050 KG
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | TIMAC |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $100,000.00/sets 1-2 sets |
| Συσκευασία λεπτομέρειες: | Τυπικό πακέτο |
| Δυνατότητα προσφοράς: | 500 σετ/σετ ετησίως |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος: | Οριζόντια | Μέγιστο μήκος του εργασιακού υλικού (mm): | 3000 |
|---|---|---|---|
| Δομή: | Τόρνος κρεβατιών ραπίσματος | Ικανότητα επεξεργασίας: | Βαρύ φορτίο |
| Μέγιστο βάρος του κομματιού προς κατεργασία (κλ): | 550 | πλάτος του κρεβατιού (mm): | 550 χιλιοστά |
| Δύναμη κινητήρα σπινδέλου ((kW): | 7.5 | Αριθμός σπινδάλων: | Δίδυμο |
| Αριθμός αξόνων: | 2 | Δρόμος (άξονας Χ) ((mm): | 2750 χιλ. |
| Δρόμος (άξονας Z) ((mm): | 320 χιλ. | Μέγεθος (L*W*H): | 5157x1360x1555 χιλιοστά |
| Τετάρτη: | 380V 50Hz | Σύστημα ελέγχου CNC: | ΣΙΜΕΝΣ |
| Σταθμοί σταθμών εργαλείων: | 12 | Βάρος (kg): | 5050 |
| Εγγύηση: | 1 έτος | Βασικά σημεία πώλησης: | Αυτοματοποιημένο |
| Έκθεση δοκιμής μηχανής: | Παροχή | Ελέγχος εξόδου με βίντεο: | Παροχή |
| Εγγύηση βασικών εξαρτημάτων: | 1 έτος | Μέγιστο μήκος κομματιών προς κατεργασία: | 3000 χιλιοστά |
| Διάμετρος σωλήνα με συμπίεση: | 50-193 χιλιοστά | Ο άξονας άντεξε τη διάμετρο: | 200 χιλιοστά |
| Σειρά ταχύτητας αξόνων: | 30-300 στροφές ανά λεπτό (χωρίς βήματα) | Πλάτος κρεβατιών: | 550 χιλιοστά |
| Τσοκ: | Εγχειριτικός τερματισμός της γνάθου 3 (standard) | Σύστημα CNC: | FANUC 0i-mate TD |
| Μέγιστη διάμετρος ταλάντευσης: | 630 χιλιοστά | Βάρος: | 5050 κιλά |
| Δύναμη: | 7.5/11kw ((κυρίως κινητήρας) | Υπόθεση: | Νέο |
| Εφαρμόσιμες βιομηχανίες: | Εργαστήρια κατασκευαστικών υλικών, Εργαστήρια επισκευής μηχανημάτων, Κατασκευαστικά εργοστάσια, Κατα | Τοποθεσία αίθουσας επίδειξης: | Ηνωμένες Πολιτείες, Ιταλία, Γαλλία, Σαουδική Αραβία, Πακιστάν, Αργεντινή, Νότια Αφρική, Αυστραλία |
| Τύπος εμπορίας: | Νέο προϊόν 2020 | Βασικά συστατικά: | Κουρέας, κινητήρας, αντλία, τροχιά |
| Μαξ. Στροφή μήκους (mm): | 3000 | Έτος: | 2022 |
| Μέγιστη ταχύτητα περιστροφής (rp.m): | 300 r.p.m | Στρίψιμο σπινδέλου ((mm): | 200 |
| Λιμάνι: | Λιμάνι της Κίνας | ||
Περιγραφή προϊόντων
Εργαλεία επεξεργασίας ινών CNC
QK-190A QK-360A QK-510A
Χαρακτηριστικά:
- Το μηχάνημα έχει αναπτυχθεί για τη στροφή πετρελαϊκών σωλήνων και είναι κατάλληλο για όλα τα είδη στροφής πετρελαϊκών σωλήνων.
- Είναι πλήρως κλειστό σύστημα ελέγχου κυκλώματος CNC πλέγμα πλέγματος σωλήνων, μπορεί επίσης να χρησιμοποιηθεί ως συνηθισμένο πλέγμα CNC.
- Είναι κατάλληλο για την επεξεργασία σύνθετο σχήμα του άξονα, το σύνολο, τα μέρη πιάτο, όπως το στροφή εσωτερικό και εξωτερικό κυλινδρικό πρόσωπο, εσωτερικό και εξωτερικό πρόσωπο κώνου, κυκλική επιφάνεια τόξου, τέλος πρόσωπο,Κόψιμο και γωνία, στροφή νήματος κλπ.
- SΗ ευελιξία και η υψηλή αποδοτικότητα της επεξεργασίας, το χαμηλό ποσοστό απορριμμάτων, η τελική καλή συνοχή, μπορούν να μειώσουν τις απαιτήσεις γιαεξειδικευμένους εργαζόμενους.
- Ο ηλεκτρονικός χειροκίνητος τροχός στον πίνακα ελέγχου για χειροκίνητη λειτουργία εξασφαλίζει την εύκολη και γρήγορη εγκατάσταση νέων εργαστηρίων και εργαλείων.
- Μετακινήσεις υψηλής ροπής και προγεμισμένες βίδες σφαίρας σε όλους τους άξονες.
- Συμπεριλαμβανομένου συστήματος ψύξης υψηλής απόδοσης, και κεντρικής μονάδας λίπανσης, και αλυσιδωτού τύπου μεταγωγικού.
- Σύμφωνα με την απαίτηση του πελάτη, παρέχουμε 4 σαγόνια αυτοκεντρωτικό γροθιά και οριζόντια 6 σταθμούς εργαλείων-ποστά, αλλά το τυποποιημένο εξοπλισμό είναι 3-σαγόνια γροθιά και κατακόρυφη 4 σταθμούς εργαλείων-ποστά.
•Επιχειρηματοκινητήρας άμεση κίνηση σπινδύλα •Καραβείο με 6 σταθμούς εργαλείων •Χειροκίνητη στροφή και σταθερή ανάπαυση
Τεχνικές παραμέτρους:
| Προδιαγραφές | Μονάδα | ΚΚ-190Α | QK-360A | QK-510A |
| Μαξ, κουνήσου στο κρεβάτι. | χμ | Φ630 | Φ1000 | Φ1200 |
| Μαξ, γύρνα την άμαξα. | χμ | Φ340 | Φ610 | Φ710 |
| Απόσταση μεταξύ δύο κέντρων | χμ | 3000 | 3000 | 3000 |
| πλάτος του κρεβατιού | χμ | 550 | 755 | 755 |
| Τύπος οδήγησης | - | Τύπος διπλού V (κατά αίτηση του πελάτη) | ||
| Διάμετρος της εσωτερικής τρύπας του σπινδέλου | χμ | Φ200 | Φ390 | Φ520 |
| Μέγιστη διάμετρος σωλήνα | χμ | Φ50-193 | Φ190-380 | Φ330-510 |
| Τύπος Chuck | χμ | Εγχειρίδιο 3 σαγόνι | Εγχειρίδιο 4 σαγόνι | Εγχειρίδιο 4 σαγόνι |
| Βήματα ταχύτητας σπινθήρα | βήμα | 2 | 3 | 3 |
| Πεδίο ταχύτητας σπινδέλου | στροφές ανά λεπτό | 30- 300 (χωρίς βήματα) | 10- 200 (χωρίς βήματα) | 10- 200 (χωρίς βήματα) |
| Ενίσχυση τροφής και εύρος κλίσης | χμ | 0.001-40 | 0.001-40 | 0.001-40 |
| Μέγιστη διαδρομή του άξονα X/Z | χμ | X:320/520; Z:2750 | Χ:500Στ:2750 | Χ:500Στ:2750 |
| Γρήγορη ταχύτητα του άξονα Χ/Ζ | mm/min | 4000 | 4000 | 4000 |
| Δύναμη τροφοδοτικού κινητήρα σερβοκινητήρα άξονα X/Z | kw/N.m | Χ: 1,5/10; Ζ: 2,3/15 | X: 2.3/15; Z: 4.7/30 | X: 2.3/15; Z: 4.7/30 |
| Αριθμός εργαλείων | - | 4 Ηλεκτρο | 4 Ηλεκτρο | 4 Ηλεκτρο |
| Τμήμα εργαλείων (H × W) | χμ | 32×32 | 40×40 | 40×40 |
| Διάμετρος του μανδύα της ουράς | χμ | Φ100 | Φ140 | Φ140 |
| Μετακίνηση του μανδύα της ουράς | χμ | 205 | 300 | 300 |
| Τεχνική διακόσμηση του μανδύα της ουλής | - | ΜΤ5 | MT1 | MT1 |
| Κύρια ισχύς κινητήρα (μεταστροφέας) | kw | 7.5/11 | 22 | 37 |
| αντλία ψυκτικού | kw | 0.125 | 0.15 | 0.15 |
| Σύστημα CNC | - | Ελεγκτής FANUC 0i-mate TD | ||
| Συνολικές διαστάσεις (L × W × H) | χμ | 5157 × 1360 × 1555 | 5157 × 2200 × 1520 | 6100 × 2200 × 1750 |
| Βάρος της μηχανής | χιλιόγραμμο | 5050 | 12000 | 15000 |
Σημειώσεις:Η χειροκίνητη 4-καταστολή είναι προαιρετική, ο τυποποιημένος εξοπλισμός είναι 3-καταστολή αυτοκέντρωσης; Η περιοχή ταχύτητας σπινδέλου (σερβοκινητήρα) 30-500rpm (χωρίς βήματα) μπορεί να είναι διαθέσιμη.
Τυπικά αξεσουάρ:
| |
Προαιρετικά αξεσουάρ:
| |
Πραγματική ακρίβεια εργασίας:
•Τοπική περιστροφή εξωτερικών κωνικών νημάτων σωλήνων (Κωνικό: 1:16, Στροφή νήματος: 3.175), να ικανοποιήσει το σωρευτικό σφάλμα της στροφής σε 0.035/25.4mm. Με ακριβή ειδικό όργανο μέτρησης για νήμα.μπορεί να επεξεργαστεί τα υψηλής ποιότητας κομμάτια εργασίας που ο πελάτης χρειάζεται μέσω της πραγματικής επεξεργασίας μας και μετρώντας επανειλημμένα.
Ο τρόπος διατήρησης της υψηλής ακρίβειας της επεξεργασίας του εργαστηρίου:
Για να βελτιώσουμε την ακρίβεια του συνολικού εργαλείου μηχανή, σχεδιάζουμε ένα νέο οδηγό στον άξονα Z που διπλό V-τύπου οδηγός διατηρήσει καλύτερη ακρίβεια επεξεργασίας..
Ηλεκτρονική μονάδα και Laser Interferometer RENISHAW:
•Το διάσημο ιντερφερόμετρο λέιζερ Renishaw όχι μόνο μπορεί να μετρήσει την ακρίβεια τοποθέτησης στον άξονα X / Z και την ακρίβεια επανατοποθέτησης και την αντίστροφη βλεφαρίδα, αλλά επίσης μπορεί να μοιράσει την αντιστάθμιση του βήματος στον άξονα X / Z.Έτσι βελτιώνοντας για άλλη μια φορά τη συνολική ακρίβεια των μηχανημάτων εργαλείων και την ακρίβεια της μηχανικής, και την ακρίβεια των ινών.

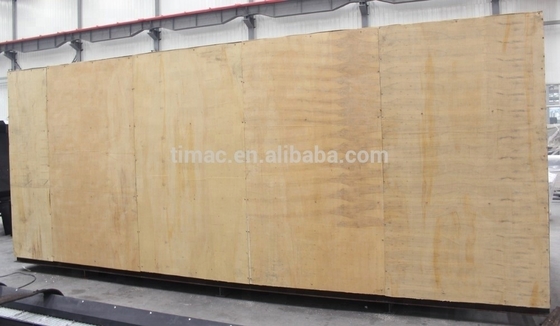

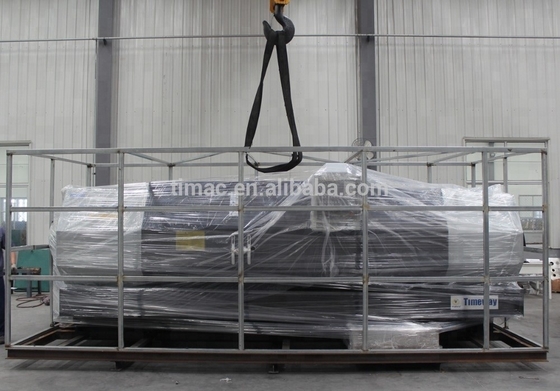

Τυπική συσκευασία μηχανής εργαλείου:
Πλακέτα από σίδηρο και ενσωματωμένο πλαίσιο με τετράγωνο ατσάλινο σωλήνα, γύρω από το ξύλινο πλακέτο, ανθεκτικό στη βροχή στο πάνω μέρος της συσκευασίας.
