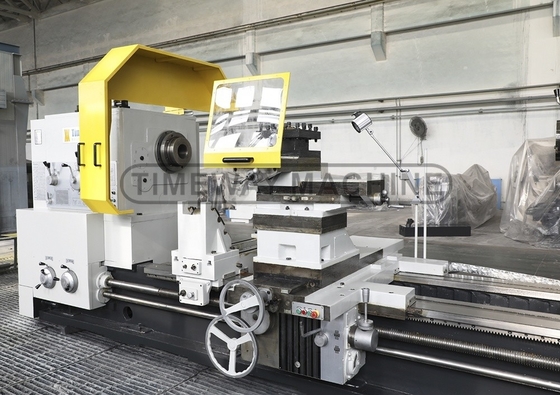

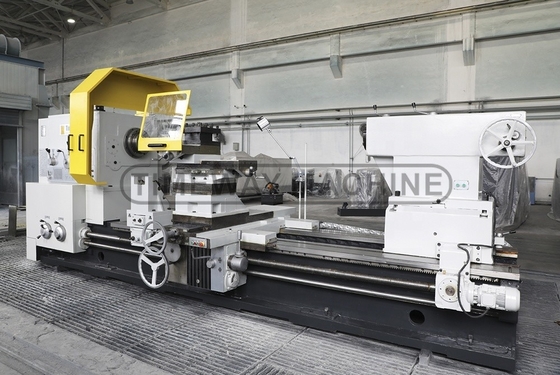

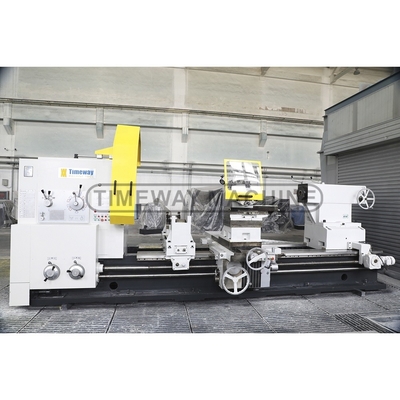

Ταχύτητα στροφείου 3.15-315 21 βαρύ φορτίο παράλληλο στροφείο 2000mm για το Torno Paralelo
Λεπτομέρειες:
| Τόπος καταγωγής: | Χενάν, Κίνα |
| Μάρκα: | TIMAC TIMEWAY |
| Αριθμό μοντέλου: | ΑΛ-2000 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $80,000.00/sets 1-2 sets |
| Συσκευασία λεπτομέρειες: | ξύλινη θήκη ή θήκη αντιγραμμικού ξύλου |
| Δυνατότητα προσφοράς: | 50 σετ/σετ το μήνα. |
|
Λεπτομερής ενημέρωση |
|||
| Μέγιστο μήκος του εργασιακού υλικού (mm): | 3000 | Περιοχή ταχύτητας σπινδέλου (rpm): | 3.15 - 315 στροφές/ώρα |
|---|---|---|---|
| Ικανότητα επεξεργασίας: | Βαρύ φορτίο | πλάτος του κρεβατιού (mm): | 1100 |
| Τύπος: | Οριζόντια | Δύναμη κινητήρα σπινδέλου ((kW): | 30 |
| Τετάρτη: | Όπως το ζητάει ο πελάτης | Μέγεθος (L*W*H): | 6120x2430x2580 mm |
| Βάρος (kg): | 15000 KG | Εγγύηση: | 1 έτος |
| Βασικά σημεία πώλησης: | Ανταγωνιστική τιμή | Τύπος εμπορίας: | Συνηθισμένο προϊόν |
| Έκθεση δοκιμής μηχανής: | Παροχή | Ελέγχος εξόδου με βίντεο: | Παροχή |
| Εγγύηση βασικών εξαρτημάτων: | 1 έτος | Μέγιστη γυρίζοντας διάμετρος: | 2000 mm |
| Μαξ. διαμέτρου περιστροφής της ράβδου: | 1650 χιλιοστά | Μέγιστο βάρος του εργασιακού υλικού: | 16 ή 20 τόνους |
| Ταχύτητα στροφής: | 3.15-315 (21); 3.5-291 (12) | Ταξίδι στον άξονα Χ: | 900 χιλιοστά |
| Πάνω διαδρομή διαφάνειας: | 360mm | Διάμετρος του μανίκου της ουράς: | 260 χιλιοστά |
| Tailstock ταξίδι μανικιών: | 300 χιλιοστά | Τύπος οδήγησης: | Διάμετρος 1100 mm ορθογώνια σιδηροτροχιά |
| Υπηρεσία μετά την πώληση: | Υποστήριξη μέσω διαδικτύου | Υπόθεση: | Νέο |
| Στρίψιμο σπινδέλου ((mm): | 100 | Εφαρμόσιμες βιομηχανίες: | Εργαστήρια επισκευής μηχανημάτων, εργοστάσια παραγωγής |
| Τοποθεσία αίθουσας επίδειξης: | Καναδάς, Τουρκία, Ηνωμένο Βασίλειο, Ηνωμένες Πολιτείες, Ιταλία, Γαλλία, Γερμανία, Βραζιλία, Περού, Ρ | Βασικά συστατικά: | Συσκευές που χρησιμοποιούνται για την κατασκευή τροχιάς |
| Μαξ. Στροφή μήκους (mm): | 2800 χιλ. | Έτος: | 2020 |
| Λιμάνι: | Λιμάνι της Κίνας | ||
Περιγραφή προϊόντων
Μηχανή οριζόντιων στροφών
* * * AL-1250
* * * * AL-1600
* * * * AL-1800
* * * * * AL-2000
Οι παράλληλες μηχανές στροφής βαρέων επιβαρύνσεων είναι κατάλληλες για διάφορες εργασίες στροφής, όπως η στροφή εξωτερικών και εσωτερικών κυλινδρικών επιφανειών, των τελικών επιφανειών και η στροφή μετρικών ή ιντσών νήματος,ίνες μοντέλου και ίνες διαμετρικής πλάκας, κτλ.
Η μηχανοκίνητη στροφή με σύντομη κωνική στροφή θα μπορούσε να γίνει από την άνω διαφάνεια ανεξάρτητα, και η μηχανοκίνητη στροφή με μακρά κωνική στροφή θα μπορούσε να γίνει από την άνω διαφάνεια σε συνδυασμό με διαμήκη τροφοδοσία.
Χαρακτηριστικά:
1Τα βαριά αυτά παράλληλα στροφήματα υιοθετούν 1100mm πλάτος ορθογώνια επαγωγική σκληρή και γήπεδο κλίμακα οδούς καθοδήγησης, έτσι από εξαιρετική σταθερότητα,υψηλή ακαμψία και με μέγιστο φορτίο 16 τόνων μεταξύ των κέντρων.
2Το κύριο σπινδύλιο είναι από ρουλεμάν με ακριβή δομή στήριξης τριών σημείων, εξασφαλίζοντας την υψηλή ακρίβεια για την εκτόξευση του παράλληλου στροφείου.
3Οδοιπορείες σέλας με επιχρισμένη ζώνη τεφλόνου, περιστρεφόμενη δομή πτερύγιας στροφής για την ελαχιστοποίηση της τριβής και της παραγωγής θερμότητας.
Βασικές τεχνικές προδιαγραφές:
| Προδιαγραφές | Μονάδα | ΑΛ-1250 | ΑΛ-1600 | ΑΛ-1800 | ΑΛ-2000 | ||
| Δυναμικότητες | Γύρνα στο κρεβάτι. | χμ | 1250 | 1600 | 1800 | 2000 | |
| Γυρίστε την άμαξα. | χμ | 900 | 1250 | 1280 | 1650 | ||
| Μέγιστο μήκος του εργαστηρίου | χμ | 3000 ~ 20000 | |||||
| Μέγιστο μήκος στροφής | χμ | 2800 ~ 19800 | |||||
| Διάστημα οδήγησης | χμ | 1100 | |||||
| Στρίψιμο | Κωδικός μύτης σπινθήρα | χμ | Α2-15 | ||||
| Στρίψτε μέσα από το μπολέ | χμ | 100 | |||||
| Τρύπα σφαιριδίου | - | μετρική 140 | |||||
| Αριθμός ταχυτήτων στροφής προς τα μπροστά | είδη | 21 είδη | |||||
| Αριθμός ταχυτήτων στροφής προς τα πίσω | είδη | 12 είδη | |||||
| Ταχύτητα σπινδέλου | Προς τα εμπρός | r/min | 3.15~315 | ||||
| Πίσω | r/min | 3.5~291 | |||||
| Κίνηση τροφοδοσίας | Αριθμός τροφοδοσιών ανά στροφή (διαμήκη/διατομή) | είδη | 56/56 είδη | ||||
| Τροφή ανά στροφή | Διάμετρος | mm/r | 0.1~12(0.004"~0.473") | ||||
| Πέρας | mm/r | 0.05~6 ((0.002"~0.236') | |||||
| Επάνω στήλη εργαλείων | mm/r | 0.025~3(0.001'~0.118") | |||||
| Αριθμός και εύρος μετρικής κλωστή | χμ | 44;1~120 mm | |||||
| Αριθμός και εύρος νήματος εκατοστών | ΤΠΙ | 3128~1/4" | |||||
| Αριθμός και εύρος νήματος ενότητας | χμ | 45;0.5~60mm | |||||
| Αριθμός και εύρος διαμετρικού νήματος | ΔΠ | 38-1/2 έως 56DP | |||||
| Στρατόπεδο εργαλείων | Απόσταση μεταξύ της κεντρικής γραμμής του σπινέλου και του επιπέδου στάθμευσης του εργαλείου | χμ | 53 | ||||
| Μέρος της ράβδου εργαλείου | χμ | 50 | |||||
| Πεδίο κυματισμού του στύλου εργαλείου | ° | ± 90° | |||||
| Μέγιστη διαδρομή της κορυφαίας διαφάνειας | χμ | 380 | |||||
| Μέγιστη διαδρομή του διασταυρούμενου διαδρόμου | χμ | 740(29") | 850 33" | 850 | 850(33") | ||
| Η μετακίνηση της στήλης του εργαλείου ανά στροφή του διαδρόμου του άνω ή του εγκάρσιου διαδρόμου | χμ | 0.05(0.002") | |||||
| Γρήγορη ταχύτητα πορείας | Διάμετρος | mm/min | 3740 | ||||
| Πέρας | mm/min | 1870 | |||||
| Πάνω διαφάνεια | mm/min | 935 | |||||
| Κουτσούκ | Διάμετρος του πτερύχου της ουράς | χμ | 200 ((8') | ||||
| Ταξιδεύσεις πτερύγων | χμ | 300 (((12") | |||||
| Τρυπές τρύπες από φτερούγες |
| Μορς 6 | |||||
| Συνολική διάσταση μηχανής | Υψόμετρο | χμ | 2120 | 2670 | 2770 | 2870 | |
| Διάμετρο | χμ | 2360 | |||||
| Μέγιστο βάρος του εργαστηρίου | χιλιόγραμμο | 15000 (AL-2000x3M) | |||||
| Κουτί σπινδύλης και άμαξα:
Η μύτη του σπινέλου του παράλληλου στροφείου είναι A2-15, τυποποιημένη, εξοπλισμένη με διάμετρο 4 σαγόνων 1600 mm.
Η παράλληλη μηχανή στροφής μπορεί να αποκτήσει 33 βήματα ταχύτητα σφηνιού μέσω αλλαγών γρανάζων, να βεβαιωθείτε ότι διάφορα είδη επεξεργασίας απαιτείται.

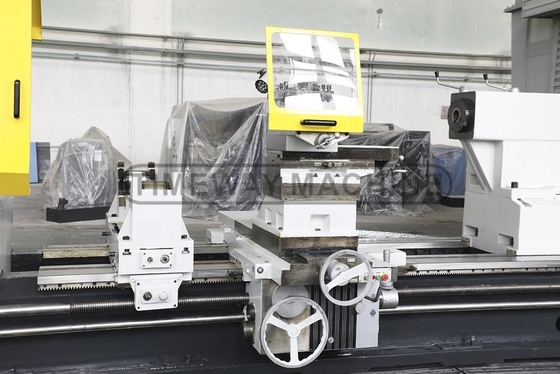

Το βαγόνι του στροφείου μπορεί να συνειδητοποιήσει αυτόματη κοπή και γρήγορη τροφοδοσία στη διασταύρωση, στην διαμήκη κατεύθυνση και να ολοκληρώσει τη μηχανική τροφοδοσία για τον επάνω πόλο εργαλείων.
|
| Ηλεκτρικό ντουλάπι:
Το ηλεκτρικό ντουλάπι είναι εγκατεστημένο στο πίσω μέρος του παράλληλου, είναι όμορφο και βολικό για μεταφορά.
Το ηλεκτρικό ντουλάπι είναι σύμφωνο με το πρότυπο CE, όλα τα ηλεκτρικά εξαρτήματα υιοθετούν διάσημο εμπορικό σήμα, οι πελάτες επίσης επιλέγουν το εμπορικό σήμα που σας αρέσει.
| |
| | Ηλεκτρική κινητήρα:
Το βαρύ καθήκον παράλληλο γραμμωτή τυποποιημένο είναι εξοπλισμένο με ηλεκτρικό κινητό tailstock, μειώσει την ένταση εργασίας των χειριστών. |
| Σταθερή ανάπαυση:
Ως τυποποιημένη διαμόρφωση, η σταθερή ανάπαυση ανταποκρίνεται στην κοπή λεπτών και μακρών ράβδων, για να διασφαλιστεί η ακρίβεια της μηχανικής. | |
| | Υποστήριξη κυλίνδρων:
Η στήριξη κυλίνδρων χρησιμοποιείται για την φόρτωση βαρέων και μεγάλων εξαρτημάτων, αυξάνοντας την ικανότητα φόρτωσης έως και 20 τόνους του παράλληλου στροφείου. |
