Υψηλή ακαμψία 1 7 Σφινδάλιο Στρίφτης 300 mm Tailstock Quill Travel Γίγαντας Τύπος Τόρνο Μηχανή
Λεπτομέρειες:
| Τόπος καταγωγής: | Χενάν, Κίνα |
| Μάρκα: | TIMAC |
| Αριθμό μοντέλου: | ΑΛ-2500Hx8000 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $300,000.00/sets 1-2 sets |
| Συσκευασία λεπτομέρειες: | Ξύλινη θήκη (μπορεί να αφαιρεθεί) |
| Δυνατότητα προσφοράς: | 5 σετ/σετ ανά μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Μέγιστο μήκος του εργασιακού υλικού (mm): | 8000 | Περιοχή ταχύτητας σπινδέλου (rpm): | 0.8 - 160 στροφές ανά ώρα |
|---|---|---|---|
| Ικανότητα επεξεργασίας: | Βαρύ φορτίο | πλάτος του κρεβατιού (mm): | 1600 |
| Τύπος: | Οριζόντια | Δύναμη κινητήρα σπινδέλου ((kW): | 75 |
| Τετάρτη: | 220V-440V | Μέγεθος (L*W*H): | 18577x2515x2655 χιλιοστά |
| Βάρος (kg): | 36000 KG | Εγγύηση: | 1 έτος |
| Βασικά σημεία πώλησης: | Μεγάλη διάρκεια ζωής | Τύπος εμπορίας: | Συνηθισμένο προϊόν |
| Έκθεση δοκιμής μηχανής: | Παροχή | Ελέγχος εξόδου με βίντεο: | Παροχή |
| Εγγύηση βασικών εξαρτημάτων: | 1 έτος | Χρώμα: | ως απαίτηση |
| Μέγεθος Chuck: | 1600/1800/2000 χιλιοστά | Στρίψιμο σπινθήρα: | 1:7 |
| Δυνατότητα φόρτωσης: | 25/32/40 τόνους | Διάμετρος πτερύγιας ουράς: | 300/400mm |
| Διαγώνιο ταξίδι φωτογραφικών διαφανειών: | 800MM | Διαμήκη διαδρομή: | 8000mm |
| Ταξιδεύσεις πάνω από το εργαλείο: | 600 χιλιοστά | Ταξίδι με πίδακες: | 300 χιλιοστά |
| Μέγεθος τμήματος εργαλείου: | 70x70mm | Υπόθεση: | Νέο |
| Εφαρμόσιμες βιομηχανίες: | Εγκαταστάσεις κατασκευής, λιανική πώληση, οικοδομές | Τοποθεσία αίθουσας επίδειξης: | Καναδάς, Τουρκία, Ηνωμένο Βασίλειο, Ηνωμένες Πολιτείες, Ιταλία, Γαλλία, Γερμανία, Βραζιλία, Περού, Μ |
| Βασικά συστατικά: | Συσκευές που χρησιμοποιούνται για την κατασκευή τροχιάς | Μαξ. Στροφή μήκους (mm): | 7800 χιλ. |
| Στρίψιμο σπινδέλου ((mm): | 85 | Έτος: | 2020 |
| Λιμάνι: | Λιμάνι της Κίνας | ||
Περιγραφή προϊόντων
Περιγραφή των προϊόντων
Χαρακτηριστικά:
Η μηχανή στροφής αυτή είναι ένα καθολικό στροφείο με χωρητικότητα φόρτωσης 25/32/40 τόνων, μετά τη χρήση στήριξης κυλίνδρων και σταθερή ανάπαυση, φορτώνοντας
Η χωρητικότητα είναι 40 τόνους. Είναι κατάλληλη για εργαλεία από χάλυβα υψηλής ταχύτητας και σκληρό κράμα χάλυβα.
Τα κύλινδρικά και τα δισκοειδή μέρη, γυρίζοντας εξωτερικό δαχτυλίδι, άκρη του προσώπου, σχισμή, κοπή, το τρύπημα, τους εσωτερικούς και εξωτερικούς κώνους του
Η χρήση του άνω φορητού εργαλείου (μέσω του κρεμασμένου τροχού) για τη στροφή διαφόρων νήμων μήκους μικρότερου των 600 mm.
1.Το κρεβάτι του στροφείου είναι ολοκληρωμένη δομή τριών ορθογώνιων σιδηροδρόμων σε σχήμα κουτιού, η οποία χάνεται σε μια φορά χύτευση με υψηλής ποιότητας χύτευση
Μετά από δύο περιόδους επεξεργασίας γήρανσης, η σταθερότητα είναι καλή, το πλάτος του σιδηροτροχίου οδηγού είναι 1600 mm, η ακαμψία είναι
Η ακρίβεια της άλεσης από εισαγόμενα μηχανήματα άλεσης οδηγιών εξασφαλίζει μακρά διάρκεια ζωής, υψηλή
ακρίβεια και καλή διατήρηση.
2Ο κύριος μηχανισμός κίνησης της μηχανής εργαλείου τροφοδοτείται από κινητήρα συνεχούς ρεύματος 75 KW. Ο συνολικός συντελεστής ταχυτήτων του τρόπου ελέγχου μεταβλητής ταχύτητας είναι 1:22.2, 3 βήματα μεταβολής ταχύτητας, και η σχέση μηχανικής και ηλεκτρικής ταχύτητας είναι 1:200Το σπιντέλ αποκτά ένα αμέτρητο
εύρος ρύθμισης ταχύτητας από 0,8 έως 160 r/min.
3Το σύστημα τροφοδοσίας συνδέεται με την κύρια κίνηση μέσω της ράβδου φωτός, έτσι ώστε η τροφοδοσία να σχετίζεται άμεσα με την ταχύτητα του σπινδέλου,
και η ταχύτητα τροφής είναι βολική για επιλογή.
4Η πίδακα της ουράς είναι περιστρεφόμενη δομή, η οποία μειώνει την φθορά και τη θερμότητα των κέντρων.
5- Η μηχανή στροφής που είναι εξοπλισμένη με ηλεκτρικό κινητό στροβίλο, μειώνει την ένταση εργασίας του χειριστή και βελτιώνει την αποδοτικότητα της εργασίας.
6Η μηχανή στροφής παρέχει δύο είδη κεντρικού πλαισίου, δηλαδή ένα κλειστό κεντρικό πλαίσιο και ένα ανοιχτό κεντρικό πλαίσιο.
7Δύο σειρές υψηλής ακρίβειας ράφων είναι εγκατεστημένες μπροστά και πίσω από το μηχάνημα.
Το στρογγυλο νήμα, και η πίσω σειρά των ράφων οδηγεί το στρογγυλο νήμα για μηχανοκίνητη κίνηση.
8.Υψηλή ακαμψία και υψηλής ακρίβειας σπινδύλο: Το ρυμουλκούμενο σπινδύλο εργαλείου μηχανής υιοθετεί εγχώρια προϊόντα διάσημων εμπορικών σημάτων.
Το κουτί υιοθετεί μια συμμετρική δομή για να κάνει την θερμική παραμόρφωση ομοιόμορφη και να αποφύγει την εκτόπιση του κέντρου του σπινδέλου.
Για να μειωθεί η θερμική παραμόρφωση, η κεφαλή λιπαίνεται με κύκλο λάδι.
Το καλά συναρμολογημένο σπινδύλιο έχει τα χαρακτηριστικά της χαμηλής θερμοκρασίας
αύξηση, μικρή θερμική παραμόρφωση και υψηλή ακρίβεια, η οποία καθιστά το σπινδύλιο να διατηρεί σχετικά σταθερή ακρίβεια κατά τη διάρκεια της μακροχρόνιας
Επεξεργασία.
Η μηχανή στροφής αυτή είναι ένα καθολικό στροφείο με χωρητικότητα φόρτωσης 25/32/40 τόνων, μετά τη χρήση στήριξης κυλίνδρων και σταθερή ανάπαυση, φορτώνοντας
Η χωρητικότητα είναι 40 τόνους. Είναι κατάλληλη για εργαλεία από χάλυβα υψηλής ταχύτητας και σκληρό κράμα χάλυβα.
Τα κύλινδρικά και τα δισκοειδή μέρη, γυρίζοντας εξωτερικό δαχτυλίδι, άκρη του προσώπου, σχισμή, κοπή, το τρύπημα, τους εσωτερικούς και εξωτερικούς κώνους του
Η χρήση του άνω φορητού εργαλείου (μέσω του κρεμασμένου τροχού) για τη στροφή διαφόρων νήμων μήκους μικρότερου των 600 mm.
1.Το κρεβάτι του στροφείου είναι ολοκληρωμένη δομή τριών ορθογώνιων σιδηροδρόμων σε σχήμα κουτιού, η οποία χάνεται σε μια φορά χύτευση με υψηλής ποιότητας χύτευση
Μετά από δύο περιόδους επεξεργασίας γήρανσης, η σταθερότητα είναι καλή, το πλάτος του σιδηροτροχίου οδηγού είναι 1600 mm, η ακαμψία είναι
Η ακρίβεια της άλεσης από εισαγόμενα μηχανήματα άλεσης οδηγιών εξασφαλίζει μακρά διάρκεια ζωής, υψηλή
ακρίβεια και καλή διατήρηση.
2Ο κύριος μηχανισμός κίνησης της μηχανής εργαλείου τροφοδοτείται από κινητήρα συνεχούς ρεύματος 75 KW. Ο συνολικός συντελεστής ταχυτήτων του τρόπου ελέγχου μεταβλητής ταχύτητας είναι 1:22.2, 3 βήματα μεταβολής ταχύτητας, και η σχέση μηχανικής και ηλεκτρικής ταχύτητας είναι 1:200Το σπιντέλ αποκτά ένα αμέτρητο
εύρος ρύθμισης ταχύτητας από 0,8 έως 160 r/min.
3Το σύστημα τροφοδοσίας συνδέεται με την κύρια κίνηση μέσω της ράβδου φωτός, έτσι ώστε η τροφοδοσία να σχετίζεται άμεσα με την ταχύτητα του σπινδέλου,
και η ταχύτητα τροφής είναι βολική για επιλογή.
4Η πίδακα της ουράς είναι περιστρεφόμενη δομή, η οποία μειώνει την φθορά και τη θερμότητα των κέντρων.
5- Η μηχανή στροφής που είναι εξοπλισμένη με ηλεκτρικό κινητό στροβίλο, μειώνει την ένταση εργασίας του χειριστή και βελτιώνει την αποδοτικότητα της εργασίας.
6Η μηχανή στροφής παρέχει δύο είδη κεντρικού πλαισίου, δηλαδή ένα κλειστό κεντρικό πλαίσιο και ένα ανοιχτό κεντρικό πλαίσιο.
7Δύο σειρές υψηλής ακρίβειας ράφων είναι εγκατεστημένες μπροστά και πίσω από το μηχάνημα.
Το στρογγυλο νήμα, και η πίσω σειρά των ράφων οδηγεί το στρογγυλο νήμα για μηχανοκίνητη κίνηση.
8.Υψηλή ακαμψία και υψηλής ακρίβειας σπινδύλο: Το ρυμουλκούμενο σπινδύλο εργαλείου μηχανής υιοθετεί εγχώρια προϊόντα διάσημων εμπορικών σημάτων.
Το κουτί υιοθετεί μια συμμετρική δομή για να κάνει την θερμική παραμόρφωση ομοιόμορφη και να αποφύγει την εκτόπιση του κέντρου του σπινδέλου.
Για να μειωθεί η θερμική παραμόρφωση, η κεφαλή λιπαίνεται με κύκλο λάδι.
Το καλά συναρμολογημένο σπινδύλιο έχει τα χαρακτηριστικά της χαμηλής θερμοκρασίας
αύξηση, μικρή θερμική παραμόρφωση και υψηλή ακρίβεια, η οποία καθιστά το σπινδύλιο να διατηρεί σχετικά σταθερή ακρίβεια κατά τη διάρκεια της μακροχρόνιας
Επεξεργασία.
Προδιαγραφές | Μονάδα | AL-2500H | ΑΚ-520 |
Μαξ. Γύρνα στο κρεβάτι. | χμ | 2500 | |
Μαξ. Κουμπή πάνω από το διασταυρούμενο διαδρόμιο. | χμ | 2200 | 520 |
Απόσταση μεταξύ των κέντρων | χμ | 3000 ~ 20000 | 300 |
Μέγιστη ροπή της στροφής | Ε.μ. | 80000 | |
πλάτος κρεβατιού | χμ | 1600 (3 διαδρομές) | |
Δυνατότητα φόρτωσης | τόνους | 32 | |
Σπονδυλικός σπινθήρας | - | 75° | |
Διάμετρος σχοινίς | χμ | 1600/1800/2000 | C8 |
Πεδίο ταχύτητας σπινθήρα | στροφές | 0.8-160 (χωρίς βήματα) | 80 |
Πεδίο διαμήκης τροφοδοσίας | χμ | 0.125-48 (18) | 1:20/86 |
Πεδίο διασταυρούμενης τροφοδοσίας | χμ | 0.063-24 (18) | 25-2000 |
Μετρική κλωστή | χμ | 2-40 | |
Δαχτυλίδι | ΤΠΙ | 1-14 | |
Δήμαρχος | MP | 1.5-20 | |
Μέγιστη διαδρομή του διασταυρούμενου διαδρόμου | χμ | 800 | |
Μέγιστη διαδρομή της κορυφαίας διαφάνειας | χμ | 600 | |
Μέρος της ράβδου εργαλείου | χμ | 70x70 | |
Διάμετρος φτερούγα ουράς | χμ | 300 | |
Ταξίδι με φτερούγες | χμ | 300 | |
Στενές φτερούγες από ουρά | - | 100, 1:7 | |
Ταχύτητα ταχείας τροφοδοσίας του απορριμμάτων | mm/min | 3000 | |
Γρήγορη ταχύτητα τροφοδοσίας με φτερούγες ουράς | mm/min | 664 | |
Κύρια ισχύς κινητήρα | kw | 75 | |
μήκος μηχανής | χμ | 13577~21577 | |
πλάτος της μηχανής | χμ | 2515 | |
Υψόμετρος μηχανής | χμ | 2655 |
· 4 σαγόνες ανεξάρτητη βαρύ φορτηγίδα · Σταθερή ανάπαυση (έκταση άνω των 3 μέτρων) · Ακολουθήστε την ανάπαυση (έκταση άνω των 3 μέτρων) · Ηλεκτρική κινητήρα · Νεκρό κέντρο της ουράς · 4 σταθμοί εργαλείων · Σύστημα ψύξης · Φώτα εργασίας · Εργαλεία και εργαλειοθήκη · Κλίνη και μπουλόνια ισοπέδωσης · Εγχειρίδιο λειτουργίας (Αγγλικά) | · 2 ή 3 άξονες ψηφιακός δείκτης · Φρουρός τσακ · Προστάτης εργαλείων · Προστασία από τα σκουπίδια πίσω · Γρήγορη αλλαγή σταθμού εργαλείων · Συσκευή άλεσης |
Κουτί σπινθήρα:
Για την μηχανή γύρισμα, το σπινθήρα μέσα από τρύπα
διάμετρο 85 mm, δομή διαχωρισμού κουτιού, υψηλή άκαμπτη επαφή. Ο σπινδύλος χρησιμοποιεί εμπρός και πίσω υποστήριξη τύπου δύο σημείων
Μεταξύ άλλων, οι μηχανικές μηχανές που χρησιμοποιούνται για την εκτόξευση των τροχών είναι οι μηχανές που χρησιμοποιούνται για την εκτόξευση των τροχών.
και ακρίβεια άλεσης των εργαλείων, υψηλή ακρίβεια, ομαλή λειτουργία, χαμηλός θόρυβος.
διάμετρο 85 mm, δομή διαχωρισμού κουτιού, υψηλή άκαμπτη επαφή. Ο σπινδύλος χρησιμοποιεί εμπρός και πίσω υποστήριξη τύπου δύο σημείων
Μεταξύ άλλων, οι μηχανικές μηχανές που χρησιμοποιούνται για την εκτόξευση των τροχών είναι οι μηχανές που χρησιμοποιούνται για την εκτόξευση των τροχών.
και ακρίβεια άλεσης των εργαλείων, υψηλή ακρίβεια, ομαλή λειτουργία, χαμηλός θόρυβος.

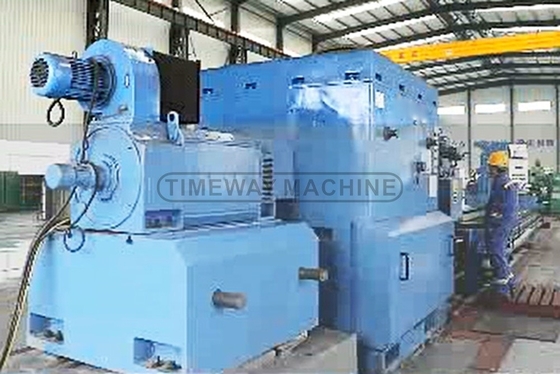

Κεντρικός κινητήρας συνεχούς ρεύματος 75 kW:
Οι βαρέοι στροφείς μπορούν να κερδίσουν ταχύτητα σπινθήρα
00,8-160 στροφές/ώρα με ασύρματη μετάδοση, η κύρια διάταξη μεταφοράς τροφοδοτείται από τον κύριο κινητήρα DC 75 KW, μεγάλη ροπή και ισχυρή δύναμη στροφής για τη βαριά κοπή,η ταχύτητα του σπινδέλου ρυθμίζεται με ρύθμιση της πίεσης και του μαγνητισμού.
00,8-160 στροφές/ώρα με ασύρματη μετάδοση, η κύρια διάταξη μεταφοράς τροφοδοτείται από τον κύριο κινητήρα DC 75 KW, μεγάλη ροπή και ισχυρή δύναμη στροφής για τη βαριά κοπή,η ταχύτητα του σπινδέλου ρυθμίζεται με ρύθμιση της πίεσης και του μαγνητισμού.
Μεταφορά:
Το σύστημα τροφοδοσίας του στροφείου συνδέεται με το κύριο
Οδηγούν μέσω της μπάρας φωτός, έτσι ώστε η τροφοδοσία είναι άμεσα συνδεδεμένη με την ταχύτητα του σπινδέλου, και η ταχύτητα τροφοδοσίας convenient για να επιλέξετε.
Δύο σειρές ράφων υψηλής ακρίβειας είναι εγκατεστημένες μπροστά και πίσω από τους γιγάντιους βαρέους τροχούς, οι μπροστινοί ράφοι οδηγούν το
Η τροφοδοσία του καροτσιού για να συνειδητοποιήσει την περιστροφή των νήματος, και το πίσω ράκ οδηγεί τον εχθρό με κινητήρα κίνηση.
Οδηγούν μέσω της μπάρας φωτός, έτσι ώστε η τροφοδοσία είναι άμεσα συνδεδεμένη με την ταχύτητα του σπινδέλου, και η ταχύτητα τροφοδοσίας convenient για να επιλέξετε.
Δύο σειρές ράφων υψηλής ακρίβειας είναι εγκατεστημένες μπροστά και πίσω από τους γιγάντιους βαρέους τροχούς, οι μπροστινοί ράφοι οδηγούν το
Η τροφοδοσία του καροτσιού για να συνειδητοποιήσει την περιστροφή των νήματος, και το πίσω ράκ οδηγεί τον εχθρό με κινητήρα κίνηση.
Τρεις σιδηροτροχιές:
Το μεγάλο βαρύ φορτίο υιοθετεί τη δομή των τριών σιδηροδρόμων, το πλάτος του κρεβατιού είναι έως 1600 mm, υψηλή ακαμψία και ισχυρή αντιδονή, έτσι ώστε η χωρητικότητα φόρτωσης να είναι 40 τόνοι.Οι σιδηροτροχιές των στροφών υιοθετούν σκληροποιημένη μεσαίας συχνότητας (HRC68), και άλεση με εισαγόμενη σιδηροδρομική άλεση
Έτσι, το βαρύ καθήκον έχουν μακρά διάρκεια ζωής, υψηλή ακαμψία, και καλή σταθερότητα.
Έτσι, το βαρύ καθήκον έχουν μακρά διάρκεια ζωής, υψηλή ακαμψία, και καλή σταθερότητα.

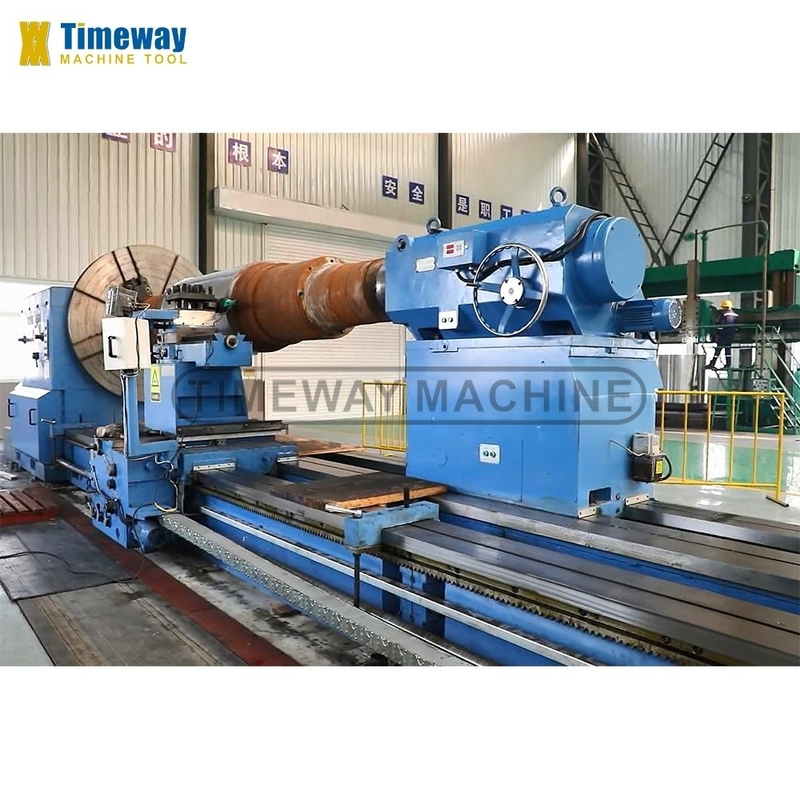

Κύτος:
Υψηλή ακαμψία και μεγάλη χωρητικότητα φόρτωσης.
Διάμετρος της ουράς: 400 mm
Κωνική γωνία στο κέντρο: 75°
Επαρκής μετακίνηση του απορρίμματος: 300 mm
Κινήματα διασταύρωσης της ουράς: 15 mm
Διάμετρος της ουράς: 400 mm
Κωνική γωνία στο κέντρο: 75°
Επαρκής μετακίνηση του απορρίμματος: 300 mm
Κινήματα διασταύρωσης της ουράς: 15 mm
Σταθερή ανάπαυση και στήριξη κυλίνδρων:
Οι γιγάντιοι στροφείς είναι τυπικά εξοπλισμένοι με σταθερή ανάπαυση, η υποστήριξη των κυλίνδρων είναι προαιρετική για την επιλογή του πελάτη.
Ηλεκτρικό ντουλάπι:
Καθαρή διάταξη καλωδίων, σήμανση CE ηλεκτρικών εξαρτημάτων.
