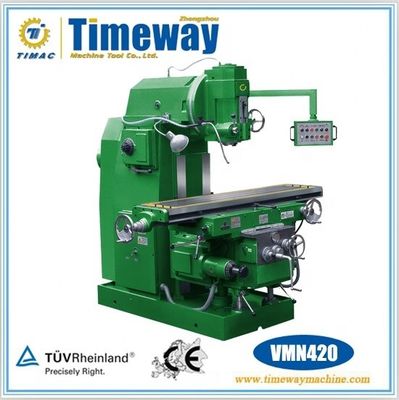

Υψηλής παραγωγικότητας κατακόρυφη γόνατος αλεξίστρου με 2522x2265x2432mm διαστάσεις
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | TIMAC |
| Αριθμό μοντέλου: | VMN420 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $18,000.00/sets 1-1 sets |
| Συσκευασία λεπτομέρειες: | Ξύλινη θήκη (μπορεί να αφαιρεθεί) |
| Δυνατότητα προσφοράς: | 300 σύνολο/σύνολα ανά Μήνας |
|
Λεπτομερής ενημέρωση |
|||
| Διάδρομος τραπεζιού (X) (mm): | 1200 | Ικανότητα επεξεργασίας: | Ελαφρύ καθήκον |
|---|---|---|---|
| Διάδρομος τραπεζιού (Y) (mm): | 360 | Διάδρομος τραπεζιού (Z) (mm): | 470 |
| Στρίψιμο σπινθήρα: | ΟΧΙ:50 | Περιοχή ταχύτητας σπινδέλου (rpm): | 22 - 1100 στροφές ανά λεπτό |
| Τύπος: | Βόρειος | Τετάρτη: | Απαιτήσεις του πελάτη |
| Μέγεθος (L*W*H): | 2522x2265x2432 χιλιοστά | Βάρος (kg): | 4500 |
| Εγγύηση: | 1 έτος | Βασικά σημεία πώλησης: | Υψηλή παραγωγικότητα |
| Τύπος εμπορίας: | Ζεστό προϊόν 2019 | Έκθεση δοκιμής μηχανής: | Παροχή |
| Ελέγχος εξόδου με βίντεο: | Παροχή | Εγγύηση βασικών εξαρτημάτων: | 1 έτος |
| Υπηρεσία μετά την πώληση: | Μηχανικοί διαθέσιμοι για την εξυπηρέτηση μηχανημάτων στο εξωτερικό | CNC ή όχι: | Κανονικό |
| Χρώμα: | Πράσινο | Μέγεθος πίνακα: | 420x1800 χιλιοστά |
| Τ-αυλακώσεις: | 3-18-90 χιλιοστά | Μέγιστο βάρος του εργασιακού υλικού: | 800 κιλά |
| Άξονας X/Y/Z: | 1200/360/470 mm | Στρίψιμο σπινθήρα: | 7- Όχι.50 |
| Σειρά ταχύτητας αξόνων: | 30-1500 στροφές ανά λεπτό ((18 βήματα) | Μετά την εγγύηση: | Υποστήριξη μέσω διαδικτύου |
| Αριθμός αξόνων: | 3 | Υπόθεση: | Νέο |
| Εφαρμόσιμες βιομηχανίες: | Κατασκευαστική μονάδα | Τοποθεσία αίθουσας επίδειξης: | Χιλή, Αλγερία, Μπανγκλαντές, Ουκρανία |
| Βασικά συστατικά: | ΠΛΚ | Λιμάνι: | Λιμάνι της Κίνας |
Περιγραφή προϊόντων

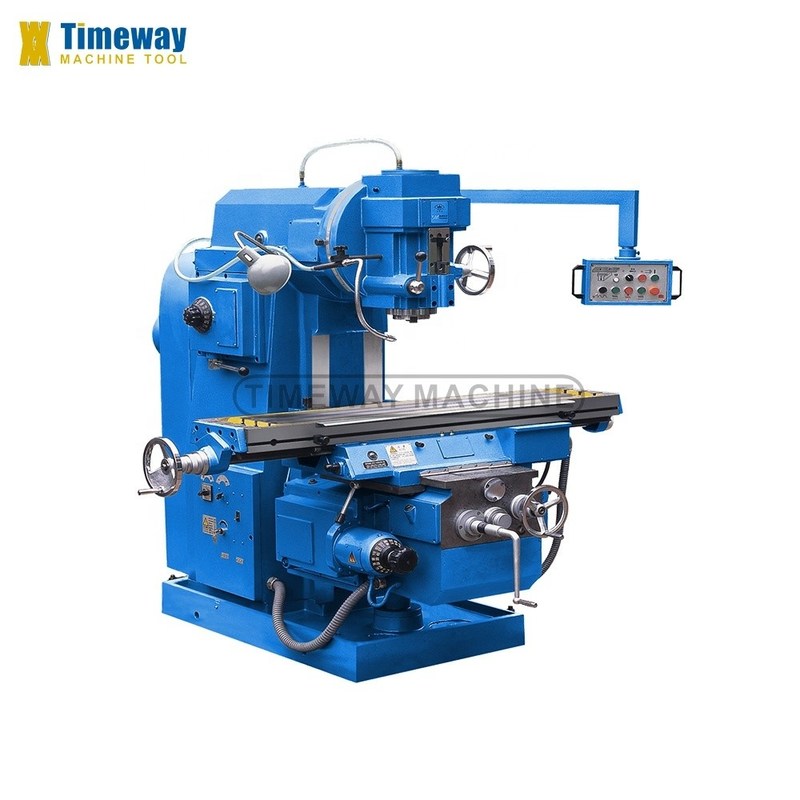

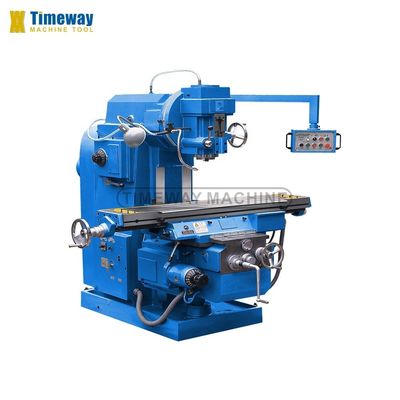

Σημερινή μηχανή αλέσεως τύπου γόνατος
Επικαιροποιημένα συστήματα
Χαρακτηριστικά:
- Η σειρά των κάθετων αλεξιπλασιαστών είναι μια μηχανή γενικής χρήσης που μπορεί να χρησιμοποιηθεί σε ευρύ φάσμα.
- Το μηχάνημα, το οποίο είναι τοποθετημένο με κοπτήρες γωνίας, κυλινδρικών, πλευρικών, κωνοειδών και σχηματισμένων, είναι κατάλληλο για την επεξεργασία επίπεδων, κλίστρων επιφανειών, τρυπών και γρανάζων σε διάφορα εργασιακά κομμάτια.
- Εξοπλισμένο με προαιρετικά αξεσουάρ, όπως περιστρεφόμενο τραπέζι και κεφαλή διαίρεσης, το μηχάνημα μπορεί να εφαρμοστεί σε ευπροσάρμοστη επεξεργασία, είναι ένα ιδανικό μηχάνημα για την επεξεργασία, συντήρηση, όργανο,Τυποποιητικά και καλούπια.
- Η κάθετη κεφαλή άλεσης μπορεί να περιστρέφεται ±45°, το πένα του σπινδέλου μπορεί να κινείται κατακόρυφα (χωρίς VMN250), το Worktable μπορεί να συνειδητοποιήσει αυτόματη τροφοδοσία και γρήγορη τροφοδοσία στον άξονα X/Y/Z.
- Οι σκληρυμένοι και γειωμένοι οδηγοί εξασφαλίζουν τη συνολική ακρίβεια και την ακρίβεια της μηχανής.
- Υιοθετεί κινητήρα υψηλής ισχύος, μεγάλη ταχύτητα αλλαγής, έτσι ώστε το μηχάνημα να μπορεί να ολοκληρώσει κοπή υψηλής ταχύτητας χρησιμοποιώντας κοπτήρες κράματος.
- Βελτιστοποίηση όλης δομής σχεδιασμού του μηχανήματος, έχουν αρκετά άκαμπτη και σταθερή, μπορεί να συνειδητοποιήσει ισχυρή κοπή για βαριά εργαλεία.
- Εξοπλισμένο με πλήρες σύστημα ψύξης και λίπανσης, μειώνει το κόστος συντήρησης.
- Σύμφωνα με τις απαιτήσεις του πελάτη, μπορούμε να εγκαταστήσουμε ψηφιακή ανάγνωση 2/3 άξων.
Τεχνική παράμετρος:

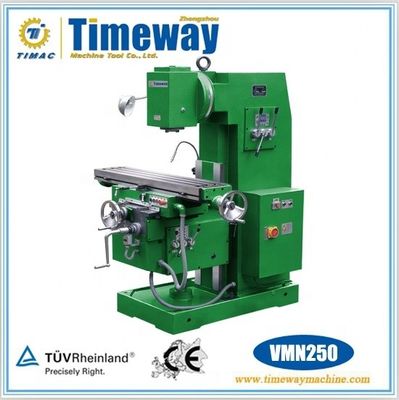

| Προδιαγραφές | Μονάδα | VMN250 | VMN300 | VMN320 | VMN360 | VMN420 |
| Μέγεθος του τραπεζιού εργασίας | χμ | 250x1100 | 300x1250 | 320x1320 | 360x1600 | 420x1800 |
| Τ τρύπα ((NxWxD) | χμ | 3x14x63 | 3x14x63 | 3x18x80 | 3x18x80 | 3x18x90 |
| Μέγιστη αντοχή φορτίου του τραπεζιού εργασίας | χιλιόγραμμο | 250 | 250 | 550 | 550 | 800 |
| Διαμήκη διαδρομή (X) | χμ | 720 | 750 | 800/780 | 1020/1000 | 1200/1180 |
| Διασταυρούμενη μετακίνηση (Y) | χμ | 265 | 265 | 300/280 | 300/280 | 360/350 |
| Πηγή (Z) | χμ | 410 | 410 | 410/400 | 410/400 | 470/450 |
| Βήματα ταχύτητας τροφοδότησης | βήματα | 12 | 12 | 18 | 18 | 18 |
| Πεδίο ταχύτητας τροφοδοσίας: -Διάμετρο X. | mm/min | 12-560 | 15-800 | 15-750 | 15-750 | 22-1100 |
| - Σταυρώστε το Y. | mm/min | 12-560 | 15-800 | 15-750 | 15-750 | 22-1100 |
| -Κοντά Z. | mm/min | 5-226 | 6-270 | 5.7-280 | 5.7-280 | 8.3-410 |
| Πεδίο ταχείας τροφοδοσίας: -Διάμετρο X. | mm/min | 1780 | 2100 | 2250 | 2250 | 2400 |
| - Σταυρώστε το Y. | mm/min | 1780 | 2100 | 2250 | 2250 | 2400 |
| -Κοντά Z. | mm/min | 720 | 880 | 844 | 844 | 900 |
| Μέγιστη γωνία περιστροφής της κατακόρυφης κεφαλής άλεσης | ° | ± 45° | ± 45° | ± 45° | ± 45° | ± 45° |
| Απόσταση από τη μύτη του σπινέλου έως την επιφάνεια της επιφάνειας εργασίας | χμ | 60-470 | 60-470 | 50-460 | 50-460 | 40-510 |
| Απόσταση του κέντρου του σπινδέλου προς την κατακόρυφη οδήγηση | χμ | 290 | 290 | 380 | 380 | 450 |
| Απόσταση του κέντρου του τραπεζιού εργασίας από το κατακόρυφο οδηγό | χμ | 160-430 | 152 έως 417 | 235 έως 535 | 235 έως 535 | 235 έως 535 |
| Στρίφτης τρύπας σπινθήρα | - | 7- Όχι, όχι.40 | 7- Όχι, όχι.40 | 7- Όχι, όχι.50 | 7- Όχι, όχι.50 | 7- Όχι, όχι.50 |
| Διάμετρος πύλης | χμ | Φ27 | Φ22, Φ27 | Φ32, Φ40 | Φ32, Φ40 | Φ32, Φ50 |
| Μετακίνηση πένας σπινθήρα | χμ | - | 70 | 75 | 75 | 85 |
| Σταθμοί ταχύτητας σπινθήρα | βήματα | 12 | 12 | 18 | 18 | 18 |
| Πεδίο ταχύτητας σπινθήρα | r/mm | 35-1600 | 35-1600 | 30-1500 | 30-1500 | 30-1500 |
| Κύρια ισχύς κινητήρα | kw | 4 | 4 | 7.5 | 7.5 | 11 |
| Δύναμη τροφοδοσίας κινητήρα | kw | 0.75 | 0.75 | 1.5 | 1.5 | 3 |
| Μέγεθος μηχανής | μm | 167x135x180 | 165x154x192 | 230x170x209 | 230x206x209 | 252x226x243 |
| Μέγεθος συσκευασίας | μm | 154x150x213 | 167x158x204 | 222x190x232 | 224x208x232 | 247x240x272 |
| Βάρος της μηχανής | χιλιόγραμμο | 1800 | 1800 | 3200 | 3370 | 4700 |
| Τεχνολογία | Ε/ΗZ | 380/50 | 380/50 | 380/50 | 380/50 | 380/50 |
Σύμφωνα με την απαίτηση του πελάτη, μπορούμε να αναπτύξουμε τις οδούς καθοδήγησης του μηχανήματος, το τραπέζι εργασίας και την ικανότητα φόρτωσης.

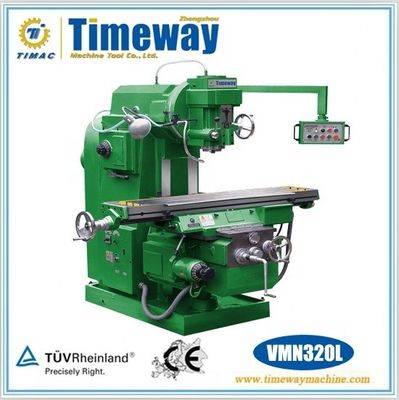

| Προδιαγραφές | Μονάδα | VMN320L | VMN420L |
| Μέγεθος του τραπεζιού εργασίας | χμ | 320x1600 | 428x2000 |
| Τ τρύπα ((NxWxD) | χμ | 3x18x80 | 3x18x100 |
| Μέγιστη αντοχή φορτίου του τραπεζιού εργασίας | χιλιόγραμμο | 550 | 800 |
| Διαμήκη διαδρομή (X) | χμ | 1020/1000 | 1250/1230 |
| Διασταυρούμενη μετακίνηση (Y) | χμ | 300/280 | 420/410 |
| Πηγή (Z) | χμ | 410/400 | 480/470 |
Τυπικά αξεσουάρ:
- Τραβήξτε τη γραμμή
- Κεντρική λίπανση
- Φως εργασίας
- Σύστημα ψύξης
- Εργαλεία χειρισμού
- Οδηγός χειρισμού.
Προαιρετικά αξεσουάρ:
- Μειωτικό μανίκι
- Ψηφιακή ανάγνωση 2/3 άξονα
- Εργαλεία σφίξης, ποικίλα
- Στρογγυλοφόρος
- Μηχανοκίνητη βίδα
- Στροφικό τραπέζι εργασίας
- Κεφάλαιο διαίρεσης
