>> Διατίθεται ψηφιακή ανάγνωση 2/3 άξονα (DRO).
Ο φρουρός Τσακ είναι διαθέσιμος.
 |

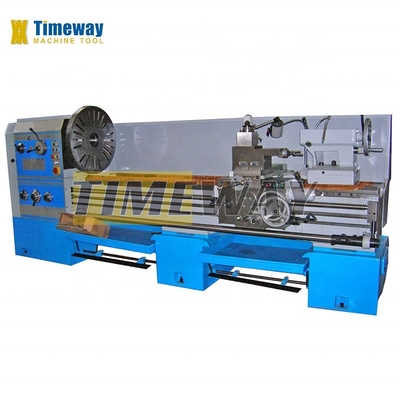

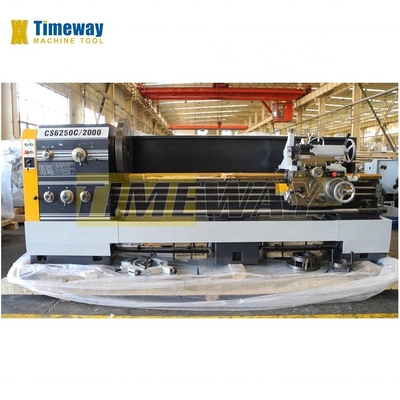

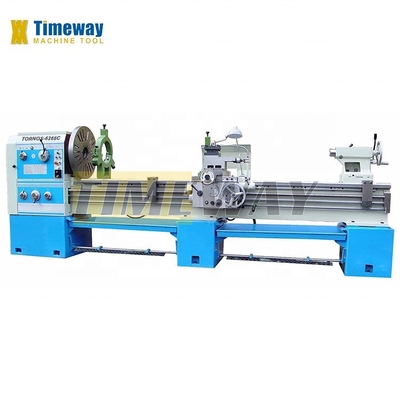

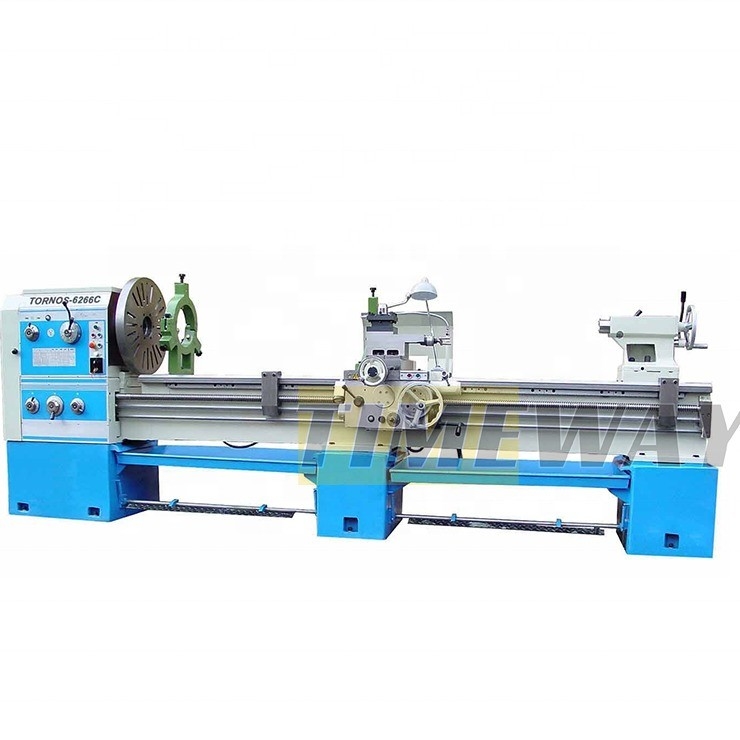

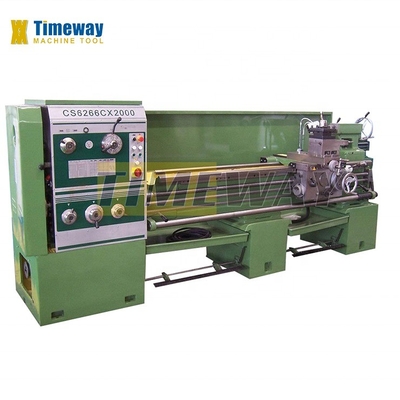

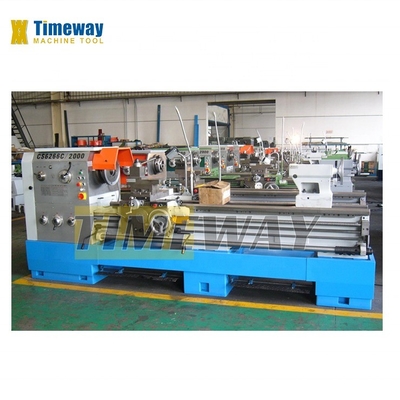

Τόρνος καθαρό μέταλλο κενό κρεβάτι συμβατικό γύρισμα 3700 KG βάρος 200V-480V τάση
Λεπτομέρειες:
| Τόπος καταγωγής: | Χενάν, Κίνα |
| Μάρκα: | TIMAC, TIMEWAY |
| Αριθμό μοντέλου: | Το TORNOS-6280C/3000 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $17,000.00/sets 1-2 sets |
| Συσκευασία λεπτομέρειες: | Γεννήματα από ξύλο (μπορούν να αφαιρεθούν) |
| Δυνατότητα προσφοράς: | 200 σετ/σετ ανά μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Μέγιστο μήκος του εργασιακού υλικού (mm): | 3000 | Περιοχή ταχύτητας σπινδέλου (rpm): | 30 - 1400 στροφές/ώρα |
|---|---|---|---|
| Ικανότητα επεξεργασίας: | Μεσαία βαρύτητα | πλάτος του κρεβατιού (mm): | 400 |
| Τύπος: | Οριζόντια | Δύναμη κινητήρα σπινδέλου ((kW): | 7.5 |
| Τετάρτη: | 200V-480V | Μέγεθος (L*W*H): | σαν πρότυπο |
| Βάρος (kg): | 3700 κιλά | Εγγύηση: | 1 έτος |
| Βασικά σημεία πώλησης: | Υψηλής ακρίβειας | Τύπος εμπορίας: | Ζεστό προϊόν 2021 |
| Έκθεση δοκιμής μηχανής: | Παροχή | Ελέγχος εξόδου με βίντεο: | Παροχή |
| Εγγύηση βασικών εξαρτημάτων: | 1 έτος | Τύπος στρογγυλομηχανής: | Οριζόντια επίπεδα στρώματα καθολικής κλίμακας |
| Μέγιστη διάμετρος ταλάντευσης: | 800MM | Μέγιστη ταλάντευση πέρα από τη μεταφορά: | 560 mm |
| Μέγιστη ταλάντευση στη Gap: | 1000 χιλιοστά | Λειτουργικό μήκος διαχωρισμού: | 210mm |
| Πλάτος του κρεβατιού: | 400 χιλιοστά | Τμήμα εργαλείου στροφής: | 25X25MM |
| Στρίψιμο σπινθήρα: | Όχι Μορς.6 | Κύρια ισχύς κινητήρα: | 7.5kw |
| Χρώμα στροφείου: | Σύμφωνα με τις απαιτήσεις του πελάτη | Υπόθεση: | Νέο |
| Εφαρμόσιμες βιομηχανίες: | Ξενοδοχεία, καταστήματα ένδυσης, καταστήματα δομικών υλικών, καταστήματα επισκευής μηχανημάτων, εργο | Τοποθεσία αίθουσας επίδειξης: | Καναδάς, Ηνωμένες Πολιτείες, Ιταλία, Γερμανία, Μεξικό, Ρωσία, Ισπανία, Κολομβία, Αλγερία, Ρουμανία, |
| Βασικά συστατικά: | Ρουλεμάν, αντλία, εργαλείο, μηχανή, κιβώτιο ταχυτήτων | Μαξ. Στροφή μήκους (mm): | 2950 χιλ. |
| Έτος: | 2021.06 | Στρίψιμο σπινδέλου ((mm): | 105 |
| Λιμάνι: | Κίνα οποιοδήποτε λιμάνι | ||
Περιγραφή προϊόντων
Περιγραφή των προϊόντων
Τρι-παγκόφτης | Κέντρο διαβίωσης |
Δοκίμαση με 4 σαγόνες | Εναρμονισμένο σύστημα στροφής |
Πίνακα προσώπου | Στρίψιμο |
Κέντρο νεκρό | Κρατητής εργαλείων ταχείας αλλαγής |
Διάταξη καταδίωξης νήματος | Ψηφιακή ανάγνωση 2/3 άξονα |
Προστασία από ψεκασμό | Κάλυψη Chuck |
Πυροβόλο με λάδι | Κάλυψη βρόχου |
Φως εργασίας | Κάλυψη στύλου εργαλείου |
Σύστημα ψύξης | Πίνακα οδήγησης |
Σταθερή ξεκούραση | |
Ακολουθήστε την ανάπαυση | |
Αλλαγή ταχυτήτων | |
Μειωτικό μανίκι | |
Φρένο ποδιού | |
Πυροσβεστήρες θεμελιώδους κατασκευής | |
Τεχνουργείο και εργαλεία | |
Εγχειρίδιο λειτουργίας |
Προδιαγραφές | Μονάδα | Το TORNOS-6250C | TORNOS-6266C | Το TORNOS-6280C |
Μαξ. Γύρνα στο κρεβάτι. | χμ | 500 | 660 | 800 |
Μαξ. Κουμπή πάνω από το διασταυρούμενο διαδρόμιο. | χμ | 300 | 420 | 560 |
Μαξ. Γύρνα πάνω από το κενό. | χμ | 710 | 870 | 1000 |
μήκος διαχωρισμού | χμ | 240 | 240 | 240 |
Απόσταση μεταξύ των κέντρων | χμ | 750/1000/1500/2000/3000 | 750/1000/1500/2000/3000 | 2000/3000 |
Μέγιστο μήκος στροφής | χμ | 700/950/1450/1950/2950 | 700/950/1450/1950/2950 | 1850/2850 |
Διάτρηση σπινθήρα | χμ | Φ105 | Φ105 | Φ105 |
Σπονδυλικός σπινθήρας | - | Φ113, 1:20 | Φ113, 1:20 | Φ113, 1:20 |
Πύργος σπινθήρα | - | Αριθμός ISO 702/II8 | Αριθμός ISO 702/II8 | Αριθμός ISO 702/II8 |
Πεδίο ταχύτητας σπινθήρα (βήματα) | στροφές | 36-1600 (12) | 36-1600 (12) | 30-1400 (12) |
Πάνω διαδρομή διαφάνειας | χμ | 145 | 145 | 145 |
Διασταυρούμενη οδική διαδρομή | χμ | 320 | 310 | 320 |
Μέγεθος τμήματος εργαλείου | χμ | 25x25 | 25x25 | 25x25 |
Γρήγορη ταχύτητα τροφοδοσίας στον άξονα Χ | m/min | 50HZ: 1.9; 60HZ: 2.3 | 50HZ: 1.9; 60HZ: 2.3 | 50HZ: 1.9; 60HZ: 2.3 |
Γρήγορη ταχύτητα τροφοδοσίας στον άξονα Z | m/min | 50HZ: 4.5; 60HZ: 5.4 | 50HZ:4.5; 60HZ: 5.4 | 50HZ: 4.5; 60HZ: 5.4 |
Πεδίο τροφοδοσίας στον άξονα Χ | mm/r | 0.027-1.07 (65) | 0.027-1.07 (65) | 0.027-1.07 (65) |
Πεδίο τροφοδοσίας στον άξονα Z | mm/r | 0.63-2.52 (65) | 0.63-2.52 (65) | 0.63-2.52 (65) |
Μετρικές κλωστοϋφαντουργικές ίνες | χμ | 1-14 (22) | 1-14 (22) | 1-14 (22) |
Διάλογος νήμων (ειδών) | ΤΠΙ | 28-2 (25) | 28-2 (25) | 28-2 (25) |
Διάλογος νημάτων μονάδων (είδη) | MP | 0.5-7 (18) | 0.5-7 (18) | 0.5-7 (18) |
Διάστημα διαμετρικών νήμων (είδη) | ΔΠ | 56-4 (24) | 56-4 (24) | 56-4 (24) |
Διάμετρος πτερύγιας ουράς | χμ | Φ75 | Φ75 | Φ90 |
Ταξίδι με φτερούγες | χμ | 150 | 150 | 150 |
Στενές φτερούγες από ουρά | - | ΜΤ5 | ΜΤ5 | ΜΤ5 |
Κύρια ισχύς κινητήρα | kw | 7.5 | 7.5 | 7.5 |
Δύναμη κινητήρα ταχείας τροφοδοσίας | kw | 0.3 | 0.3 | 0.3 |
Δύναμη κινητήρα αντλίας ψυκτικού | kw | 0.12 | 0.12 | 0.12 |
μήκος μηχανής | χμ | 2382/2632/3132/3632/4632 | 2382/2632/3132/3632/4632 | 3665/4665 |
πλάτος της μηχανής | χμ | 975 | 975 | 1340 |
Υψόμετρος μηχανής | χμ | 1270 | 1450 | 1490 |
Βάρος της μηχανής | χιλιόγραμμο | 2050/2100/2300/2500/2900 | 2150/2200/2400/2600/3000 | 3300/3700 |
Λεπτομέρειες μηχανής
Η σειρά στροφή κενού κρεβατιού είναι κατάλληλη για όλα τα είδη των εργασιών στροφής, όπως εσωτερική και εξωτερική στροφή, στροφή κωνική, και άλλα περιστροφικά μέρη στροφή, το τέλος του προσώπου στροφή,Επίσης γυρίζει κάθε είδους κοινό νήμα: Inch, Metric, Module και D.P. εκτελούν τρυπήσεις, στρογγυλοποιήσεις, χτυπήματα και ανοίγματα αυλών.
Πηγαίνετε να δείτε.
>> Τυπικό τρι-παγκόφιο ελαστικό, γρήγορη συμπίεση του εργασιακού μερίδιου.
Πηγαίνετε να δείτε.
>> Το κρεβάτι με πλευρά είναι κατασκευασμένο από υψηλής ποιότητας χυτοσίδηρο.
>> Οι σιδηροτροχιές καθοδήγησης είναι σκληρυμένες και αθλιωμένες, και η σκληρότητα είναι έως HRC52.
Πηγαίνετε να δείτε.
>> Αυτόματη τροφοδοσία και ταχεία τροφοδοσία στον άξονα X/Z από ένα λαβή.
>> Τύπος ΗΠΑ, Τύπος Ευρώπης,Ιταλικός τύποςεπιλογή θέσης ταχείας αλλαγής εργαλείου·
Πηγαίνετε να δείτε.
>> Η σταθερή ανάπαυση και η συνέχεια της ανάπαυσης είναι τυποποιημένες για το πλατό στρώμα στροφής.
>> Η χειροκίνητη σχοινιά μπορεί να κλείσει και να χαλαρώσει γρήγορα.
Δοκιμή - στρογγυλότητα και κυλινδρικότητα:
Ακριβής περιστροφή της εξωτερικής επιφάνειας της ράβδου, ακρίβεια δοκιμής:
Στρογγυλότητα: μικρότερη από 0,01 mm·
Κύλινδρος: μικρότερο από 0,025/300 mm
Δοκιμή - κατακόρυφη:
Ακριβότητα περιστροφής της τελικής επιφάνειας του δίσκου, ακρίβεια δοκιμής:
Σημικότητα: μικρότερη από 0,02/300 mm
Δοκιμή - τραχύτητα:
Επεξεργασία με ακρίβεια της εξωτερικής επιφάνειας της ράβδου, ακρίβεια δοκιμής: Ακαμψία: Ra1.6um
Δοκιμή περιστροφής νήματος:
Τά νήματα κοκκίνιστης στροφής (κόκκιστη: 1:16, Στροφή νήματος: 3,175 mm), μετά από δοκιμή με ειδική συσκευή μέτρησης, μπορεί να ανταποκριθεί σε σωρευτικό σφάλμα στροφής έως 0,015/25,4 mm.
Συμπληρωματικά μέρη δοκιμής(μόνο για οριζόντιο γρανάζιο CNC):
Όλα τα lathes CNC πρέπει να πραγματοποιήσουν μια τελική διαδικασία κοπής μετά από όλες τις τυποποιημένες επιθεωρήσεις του μηχανήματος, μέσω της κοπής εξωτερικής επιφάνειας, βήματα, επιφάνεια τόξου, κωνική επιφάνεια, κλπ.,για να επιθεωρηθεί η σταθερότητα του συστήματος CNC και η συνολική απόδοση της μηχανής.
Γιατί να Επιλέξετε Εμάς
Ρενίσαου (μόνο για οριζόντιο γρανάζιο CNC):
Πριν από την παράδοση, υιοθετεί λέιζερ RENISHAW του Ηνωμένου Βασιλείου για να κάνει δοκιμές δυναμικής ακρίβειας και αντιστάθμιση, έτσι ώστε το μηχάνημα να έχει την υψηλή ακρίβεια τοποθέτησης και την ακρίβεια επανατοποθέτησης.
