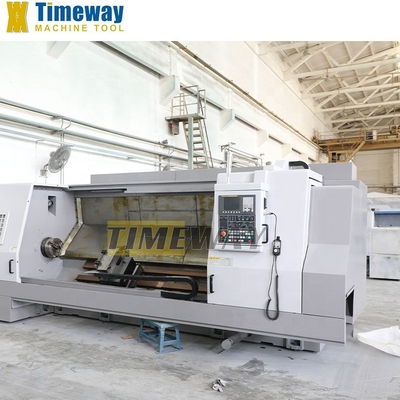

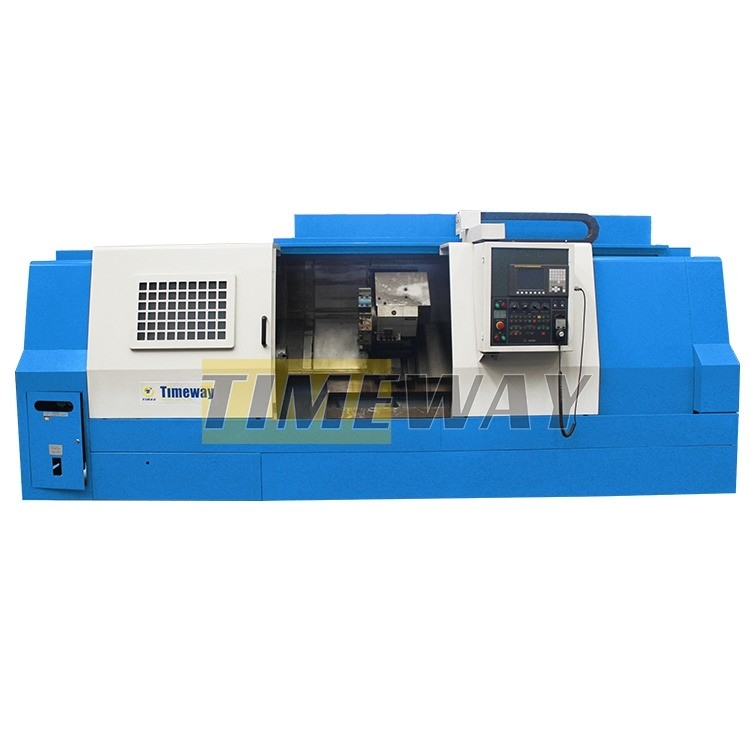

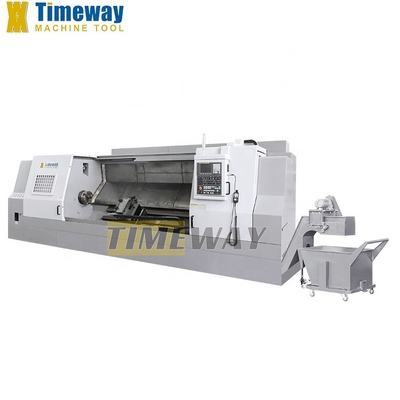

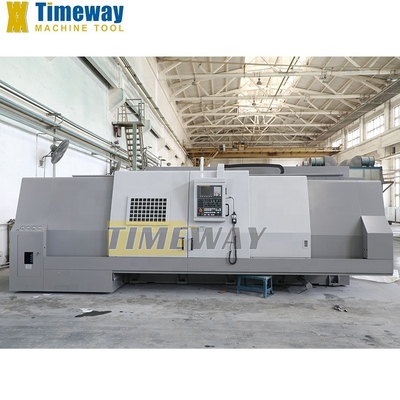

Μεσαίου μεγέθους κέντρο στροφής CNC 590/965/1465/1965mm άξονας Z ταξίδι για μεταλλική επεξεργασία
Λεπτομέρειες:
| Τόπος καταγωγής: | Χενάν, Κίνα |
| Μάρκα: | Timac |
| Αριθμό μοντέλου: | ΑΚ-25 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $53,000.00/sets 1-2 sets |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος: | Οριζόντια | Μέγιστο μήκος του εργασιακού υλικού (mm): | 3000 |
|---|---|---|---|
| Δομή: | Τόρνος κρεβατιών ραπίσματος | Ικανότητα επεξεργασίας: | Μεσαία βαρύτητα |
| πλάτος του κρεβατιού (mm): | 0 χιλ. | Δύναμη κινητήρα σπινδέλου ((kW): | 30 |
| Αριθμός σπινδάλων: | Δίδυμο | Αριθμός αξόνων: | 2 |
| Δρόμος (άξονας Χ) ((mm): | 230 χιλ. | Δρόμος (άξονας Z) ((mm): | 2965 χιλιοστά |
| Μέγεθος (L*W*H): | 2270x1470x1650 χιλιοστά | Τετάρτη: | 15/18,5 kw |
| Σύστημα ελέγχου CNC: | FANUC | Σταθμοί σταθμών εργαλείων: | 8 |
| Βάρος (kg): | 4500 | Εγγύηση: | 1 έτος |
| Βασικά σημεία πώλησης: | Αυτοματοποιημένο | Έκθεση δοκιμής μηχανής: | Παροχή |
| Ελέγχος εξόδου με βίντεο: | Παροχή | Εγγύηση βασικών εξαρτημάτων: | 1 έτος |
| Ταλάντευση πέρα από το κρεβάτι: | 520mm | Μαξ. Γυρνάω.: | 420 χιλιοστά |
| Μαξ. Γυρνάω την άμαξα.: | 360mm | Max.Turning μήκος: | 530/905/1405/1905 χιλιοστά |
| Απόσταση μεταξύ των κέντρων: | 625/1000/1500/2000 χιλιοστά | Μέγιστη χωρητικότητα.: | 70 χιλιοστά |
| Ταξίδι στον άξονα Χ: | 230mm | Ταξίδι ζ-άξονα: | 590/965/1465/1965 χιλιοστά |
| Γρήγορη διαδρομή (άξονας x και z): | 12.0/15m/min | Τρίψιμο τροφής (άξονας x και z): | 5000mm/min |
| Εφαρμόσιμες βιομηχανίες: | Καταστήματα κατασκευής υλικών, εργοστάσια επισκευής μηχανημάτων, εργοστάσια παραγωγής | Τοποθεσία αίθουσας επίδειξης: | Καναδάς, Ιταλία, Γαλλία, Ρωσία |
| Τύπος εμπορίας: | Συνηθισμένο προϊόν | Βασικά συστατικά: | Μηχανή, αντλία |
| Μέγιστη ταχύτητα περιστροφής (rp.m): | 3500 r.p.m | Στρίψιμο σπινδέλου ((mm): | 87 |
| Μαξ. Στροφή μήκους (mm): | 2905 | ||
Περιγραφή προϊόντων
Περιγραφή του προϊόντος
Ο πλήρης λειτουργίας πηνίο CNC έχει ένα σύστημα ελέγχου ημι-κλειστού βρόχου που αυξάνει την παραγωγικότητα μέσω της υψηλής ταχύτητας κοπής.Μέρη δίσκου, όπως η στροφή εσωτερικής και εξωτερικής κυλινδρικής επιφάνειας, κωνικής επιφάνειας, κυκλικής επιφάνειας, τελικής επιφάνειας, σχισμάτων, διατμημάτων, τρυπήματος, στροφής, ειδικά για πολλαπλά είδη,Μικρή παρτίδα επεξεργασίας στροφής- Εύκολη συμπίεση, προσαρμοστικότητα στη διαδικασία, υψηλή αποδοτικότητα επεξεργασίας, χαμηλό ποσοστό απορριμμάτων, καλή συνέπεια του τελικού προϊόντος και μείωση των απαιτήσεων τεχνικής επάρκειας των εργαζομένων,εύκολο προγραμματισμό, η απλή λειτουργία, η οποία το καθιστά ευρέως επιλεγμένο ως το ιδανικό εξοπλισμό μηχανικής επεξεργασίας μικρών και μεσαίων μεγεθών.
Προδιαγραφές
Προδιαγραφές | Μονάδα | ΑΚ-25 | ΑΚ-35 |
Γύρνα στο κρεβάτι. | χμ | 520 | 660 |
Μαξ. Γυρνάω. | χμ | 420 | 550 |
Μαξ. Γυρνάω την άμαξα. | χμ | 360 | 420 |
Μέγιστο μήκος περιστροφής | χμ | 530/905/1405/1905 | 780/1530/1890/2890 |
Απόσταση μεταξύ των κέντρων | χμ | 625/1000/1500/2000 | 890/1640/2000/3000 |
Μέγιστη χωρητικότητα. | χμ | 70 | 80 |
Ταξίδι στον άξονα Χ | χμ | 230 | 305 |
Ταξιδεύσεις στον άξονα Z | χμ | 590/965/1465/1965 | 855/1605/1965/2965 |
Γρήγορη διαδρομή (άξονας x και z) | m/min | 12.0/15 | 12.0/15 |
Τρίψιμο τροφής (άξονας x και z) | mm/min | 5000 | 5000 |
Χειροκίνητη τροφοδοσία (άξονας x και z) | mm/min | 1260 | 1260 |
Ταχύτητα σπινδέλου | στροφές | 35-3500 | 25-2500 |
Πύργος σπινθήρα | χμ | Α2-8 | Α2-8 |
Μέγεθος του τσακ | χιλιοστό | 10 ίντσες. | 12 ίντσες. |
Διάταξη του αγωγού (διαγράμματα) | χμ | 130 | 160 |
Διάτρηση σπινδέλου ((dia) | χμ | 87 | 92 |
Αριθμός σταθμών | 12 | 12 | |
Χρόνος δεικτικοποίησης | σ | 1 | 1 |
Μέγεθος της ράβδου εργαλείου | χμ | 25×25 | 25×25 |
Βαρετό μπαρ μαχαίρι μέρα | χμ | 40 | 50 |
Μηχανή κύριας σπείρας | kw | 18.5/15 | 30/22 |
Μηχανές και συσκευές για την κατασκευή ηλεκτρικών κινητήρων | kw | 1.6 | 3 |
Σερβοκινητήρας άξονα Z | kw | 3 | 4 |
Μέγιστη διακίνηση της ουράς | χμ | 490/865/1365/1865 | 760/1500/1900/2900 |
Πέρα από την ουρά | χμ | 85 | 110 |
Ταξιδεύσεις απορροής | χμ | 80 | 100 |
Τρύπα με κωνική πίδακα στην ουρά | MT-5 | MT-5 | |
Δύναμη | kw | 30 | 46 |
Βάρος της μηχανής | χιλιόγραμμο | 5000/5500/6500/7500 | 8000/10000/11000/15000 |
Χώρος δαπέδου | 3000/3380×1545, 4550×1630, 4960×1900 | 3620 × 1820, 4725 × 1840, 5825×1900, 7000×2200 | |
Ακριβότητα θέσης στον άξονα Χ R | χμ | 0.01 | 0.01 |
Ακριβότητα τοποθέτησης στον άξονα Χ B | χμ | 0.012 | 0.012 |
Ακριβότητα τοποθέτησης στον άξονα Χ A | χμ | 0.025 | 0.025 |
Ακριβότητα θέσης στον άξονα Z R | χμ | 0.007 | 0.007 |
Ακριβότητα θέσης στον άξονα Z B | χμ | 0.006 | 0.006 |
Ακριβότητα τοποθέτησης στον άξονα Z A | χμ | 0.016 | 0.016 |
Συσκευές
Τεχνικά εξαρτήματα:
σύστημα FANUC 0i TD CNC,
σύστημα ψύξης,
Υδραυλικό σύστημα,
Τυπικό φως εργασίας,
Προστασία τσιπ πλήρης,
Φως λειτουργίας,
Υδραυλικός στροβιλισμός,
Υδραυλικός στροβιλισμός,
Πύργος τύπου τύπου τύμπου,
Εγχειριζόμενο σχοινί
λειτουργία άξονα C (σειρά M),
Πύργος με κινητήρα (σειρά M),
Δαχτυλοκόπηση (από τη σειρά M),
Ένα σετ εργαλείων,
Τεχνικά έγγραφα.
Προαιρετικά αξεσουάρ:
Συσκευή μεταφοράς τσιπ,
Κουβάς με τσιπς.
Εργαλειοθέτης,
Υδραυλική διάτρηση,
Προγραμματισμός tailstock,
Αυτόματη πόρτα,
Υδραυλική σταθερή ανάπαυση.
