Μέγιστη ταχύτητα εργασίας 200 στροφές ανά λεπτό Μηχανή χόμπινγκ γρανάζων για την παραγωγή γρανάζων υψηλής ακρίβειας
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Timac |
| Πιστοποίηση: | ISO9001 CE |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $35,000.00/sets 1-2 sets |
| Συσκευασία λεπτομέρειες: | Δαχτυλίδια από ξύλο |
| Δυνατότητα προσφοράς: | 100 σετ/σετ ετησίως |
|
Λεπτομερής ενημέρωση |
|||
| CNC ή όχι: | ΚΑΤ | Υπόθεση: | Νέο |
|---|---|---|---|
| Τύπος: | Μηχανή διεύρυνσης με φρέζα εργαλείων | Τετάρτη: | 380V/50Hz |
| Μέγεθος (L*W*H): | 2830*1930*2970mm | Υπηρεσία μετά την πώληση: | Μηχανικοί διαθέσιμοι για την εξυπηρέτηση μηχανημάτων στο εξωτερικό |
| Χρώμα: | Σύμφωνα με των πελατών απαιτήστε | Τύποι επεξεργασίας: | Μηχανές ξηρής κοπής |
| Μαξ. μονάδα των γρανάζων: | 4/5mm | Μέγιστη ταχύτητα της επιφάνειας εργασίας: | 200rpm |
| Ταχύτητα σφαιριού στρογγυλοποίησης: | 100-1500/2000 στροφές ανά λεπτό | Μέγιστη γωνία περιστροφής της κεφαλής στροφής: | ± 45 βαθμοί |
| Αριθμός ελεγχόμενων αξόνων: | 7 άξονας | Μέγιστη διάμετρος και μήκος της γωνίας: | 130*230mm |
| Σύστημα ελέγχου: | Σύστημα CNC SIEMENS 840D | Μέγιστη διάμετρος του εργασιακού αντικειμένου: | 210mm |
| Βάρος: | 12000kg | Δύναμη: | 47Kva |
| Λιμάνι: | Λιμάνι της Κίνας | ||
Περιγραφή προϊόντων

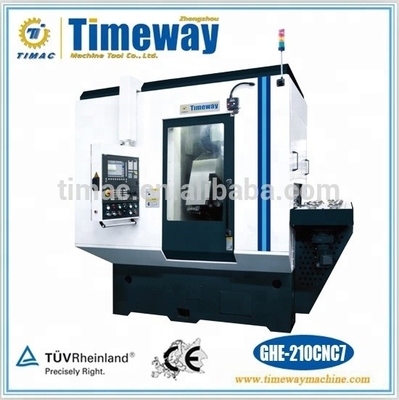

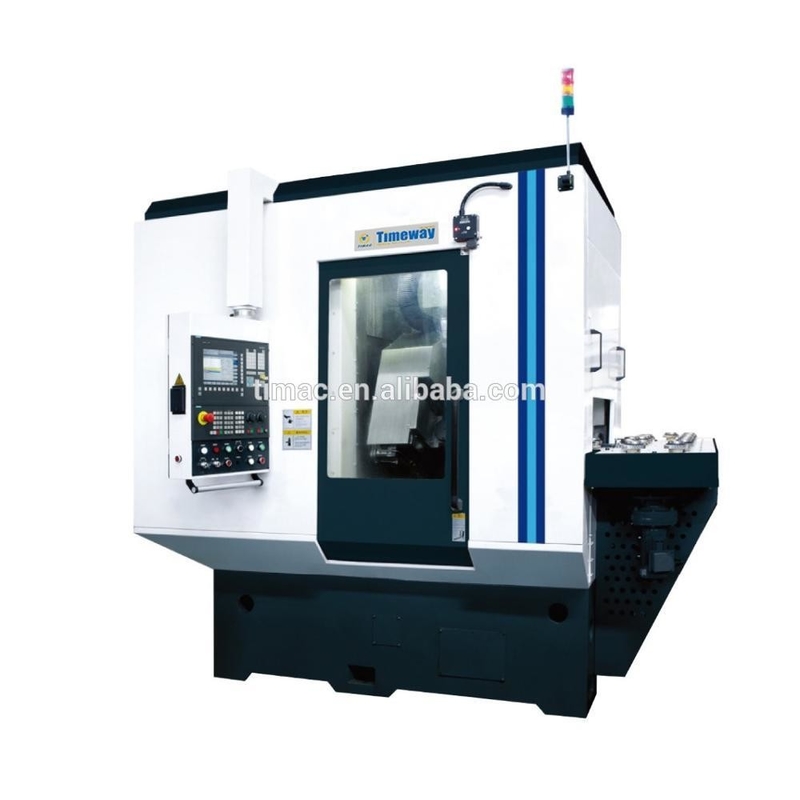

Ηλεκτρονική μηχανή υψηλής ταχύτητας στεγνής κοπής CNC
GHE-210CNC7
Σύνοψη μηχανής
Το μηχάνημα με διαδικασία ξηρής κοπής είναι μιας νέας γενιάς.
Το μηχάνημα έχει 7 άξονες με συντονισμένο έλεγχο 4 άξονων.Η τεχνολογία αυτή αποτελεί ένα από τα βασικά χαρακτηριστικά της παγκόσμιας βιομηχανίας.Είναι κατάλληλο για τις βιομηχανίες που παράγουν γρανάζια κιβωτίων ταχυτήτων σε μεγάλης κλίμακας παραγωγή υπό υψηλή ακρίβεια και ξηρή οπτική, όπως οχηματολογική, αυτοκίνητο και κλπ.
Δυναμικότητα και χαρακτηριστικό
1Το μηχάνημα είναι από 7 άξονες με 4 άξονες συντονισμένα και ελεγχόμενα.με την εκτέλεση κινημάτων δείκτη και διαφορικής αντιστάθμισης με ηλεκτρονικό κιβώτιο ταχυτήτων (EGB), το μηχάνημα έχει σχεδιαστεί για την κοπή κυλινδρικών σπονδυλικών και ελικοειδών γρανάζων, στεφανιστικών ή ελαφρώς κωνικών γρανάζων, σπιλίνων, τροχών σκουληκιών και ζυγών κλπ. Οι άξονες CNC του είναι οι εξής:
- Άξονας Α - κίνηση του κεφαλιού του εστιαστήρα;
- Άξονας Β - περιστροφική κίνηση του σπινδέλου του εστιαστήρα.
- Άξονας C - περιστρεφόμενη κίνηση της επιφάνειας εργασίας·
- Άξονας Χ - ακτινική κίνηση τροφοδότησης·
- Άξονας Y - tangential κίνηση τροφοδότησης.
- Άξονας Z - κίνηση τροφοδοσίας στον άξονα·
- Άξονας Z2 - άξονα κίνησης τροφοδοσίας της ουράς·
- Τέσσερις άξονες συντονισμένου ελέγχου της τυποποιημένης μηχανής: Β, Γ, Χ και Ζ.
2Η μηχανή υψηλής ταχύτητας και ξηρής κοπής αυξάνει την απόδοση 2-3 φορές περισσότερο από την υγρή κοπή.
Γενική ρύθμιση
1Το μηχάνημα για την επεξεργασία γρανάζων CNC υψηλής ταχύτητας και ξηρής κοπής είναι από 7 άξονες με συντονισμένο έλεγχο 4 άξονων.Η μονάδα τροφοδοσίας ακτινοβολίας μπορεί να πραγματοποιήσει κίνηση τροφοδοσίας ακτινοβολίαςΕν τω μεταξύ η μηχανή βελτιώνει την ολοκληρωμένη ακαμψία, παρέχει μια καθαρή και αυστηρά προστατευμένη περιοχή κοπής.Το τσιπ μπορεί να αφαιρεθεί γρήγορα για να είναι ευεργετικό για την ολοκληρωμένη θερμική ισορροπία της μηχανής.
2Τα υδραυλικά, λιπαντικά και πνευματικά συστήματα συγκεντρώνονται και τοποθετούνται στην πίσω πλευρά της μηχανής.Το ηλεκτρικό ντουλάπι είναι εγκατεστημένο στην αριστερή πλευρά και αυτόματη αποθήκευση κομματιού εργασίας είναι τοποθετημένο στη δεξιά πλευρά του μηχανή.
3Το τραπέζι εργασίας υιοθετεί ελικοειδή γρανάζια υπερ-ακριβείας για να πραγματοποιήσει περιστροφή υψηλής ταχύτητας των γρανάζων δείκτη και είναι εξοπλισμένο με μηχανισμό εξάλειψης διαχωρισμού.
4Προστασία περιοχής κοπής και τεχνολογία γρήγορης μεταφοράς τσιπ.
5Η διαδικασία ultra-dry cutting για την προστασία του περιβάλλοντος μέσω της έρευνας σχετικά με την ταχύτητα του σπινέλου, τα δεδομένα της κατσαρόλας, την ταχύτητα τροφοδοσίας, τη δύναμη κοπής και το πάχος του τσιπ για να σχηματιστεί ένα τέλειο σύστημα δεδομένων διαδικασίας ξηρής κατσαρόλας.
6Για κάθε μέρος γραμμικής κίνησης υιοθετούνται γραμμικές οδοντόδρομοι κυλίνδρων υψηλής ακρίβειας και ακαμψίας.Στροφή μπάλα υιοθετεί υψηλή ακρίβεια και ακαμψία σύνθετα ρουλεμάν υποστηρίζει έτσι ώστε να αυξήσει σημαντικά την ακαμψία των τμημάτων και την ακρίβεια κίνησης.
7- Προσανατολισμένη στο περιβάλλον φιλική και οικολογική σχεδίαση,Τελική ανάλυση τοπολογίας εκλογών κατασκευαστικών μερών και μοδατική ανάλυση για τη διασφάλιση υψηλής ακαμψίας ενώ παράλληλα μειώνεται η μάζα των κινούμενων μερών, βελτιστοποιεί τα χαρακτηριστικά οδήγησης και πραγματοποιεί εξοικονόμηση ενέργειας και φιλικό προς το περιβάλλον σχεδιασμό.
Τεχνικές παραμέτρους
| Προδιαγραφές | Μονάδες | GHE-210CNC7 |
| Μέγιστη διάμετρος εργασιακού τμήματος | χμ | 210 |
| Μαξ. μονάδα | χμ | 4/5 |
| Δρόμος διακίνησης της κεφαλής του ελκυστήρα ((άξονας Z) | χμ | 300 |
| Μαξ. γωνία περιστροφής της κεφαλής της κατσαρόλας | Δέκα χρόνια. | ±45 |
| Πεδίο ταχύτητας σπινδύλου εστίασης (άξονας Β) | στροφές | 100-1500/2000 ((άστατη) |
| Δύναμη κινητήρα σπινθήρα εστίασης | kw | 15 |
| Ονομαστική ροπή σπινθήρα τροχιάς | Ε.μ. | 285 |
| Μέγιστη ταχύτητα της επιφάνειας εργασίας ((άξονας C) | στροφές | 200 |
| Άξονα (Σ-άξονας) ταχεία ταχύτητα | mm/min | 4000 |
| Ραδιακή (άξονας Χ) ταχεία ταχύτητα | mm/min | 8000 |
| Τενγκενσιακή μετατόπιση εστία (άξονας Y) γρήγορη ταχύτητα | mm/min | 4000 |
| Μέγιστο μέγεθος τοποθέτησης σχάρου (διάμετρος) | χμ | 130*230 |
| Μέγιστη οξεία διαδρομή της κατσαρόλας | χμ | 180 |
| Περιοχή κεντρικής απόστασης μεταξύ της κατσαρόλας και του τραπεζιού εργασίας | χμ | 30 έως 180 |
| Περιοχή απόστασης μεταξύ του άξονα του πάγκου και της επιφάνειας της επιφάνειας εργασίας | χμ | 195-495 |
| Τεχνική διάταξη | HSK63(1:10) | |
| Διάμετρος επιφάνειας εργασίας | χμ | 190 |
| Διάμετρος τρύπας εργασίας | χμ | 75 |
| Απόσταση μεταξύ της κεντρικής άκρης της κορυφής της ουράς και της επιφάνειας της επιφάνειας εργασίας | χμ | 350 έως 680. |
| Συνολική ισχύς | Κβ | 47 |
| Συνολική διάσταση | μm | 367*288*270 |
| Ν.Δ. | χιλιόγραμμο | 12000 |
| Μέγεθος θήκης ηλεκτρικού και υδραυλικού σταθμού | μm | 283*193*297 |
| Αριθμός υποθέσεων | 2 περιπτώσεις συνολικά |
Τυπικά συνημμένα
- Φ40 συναρμολόγηση κατσαρόλας
- Πλήρως κλειστές προστατευτικές συσκευές
- Σύστημα τσιπ καθαρισμού αέρα
- Σύστημα λιπαντικής μετρήσεως
- Σύστημα NC ((SIEMENS 840D)
- Σύστημα διπλού χειρισμού
- Συσκευή αυτόματης φόρτωσης/αφόρτωσης
- Μεταφορέας θραύσης και καρότσι θραύσης
- Συσκευή ψύξης και ξήρανσης με αέρα
- Ασύγχρονη ταχεία ανάσυρση μετά την απενεργοποίηση
- Αποθήκευση αυτοκινητοβιομηχανικών εργαλείων
- Τοποθέτηση σπινδέλου
- Συσκευή συμπίεσης του εργασιακού υλικού
- Συσκευή συλλογής σκόνης
- Υδραυλικά συστήματα και συστήματα λίπανσης
- RS232 διεπαφή
- Ηλεκτρικό ντουλάπι με κλιματιστικό
- Απομόνωση δονητικών στρωμάτων
Προαιρετικά συνημμένα
- Εγκαταστάσεις για το εργασιακό κομμάτι
- FANUC 31i CNC
- Ανεξάρτητη συσκευή ρύθμισης εστιατορίου
- Κόψιμο κώνου ρίζας σπλήνα
- Συσκευή αποπληρωμής
- Προγραμματισμός συνομιλίας ανθρώπου-μηχανής
- Φ32 συναρμολόγηση κατσαρόλας
- Συσκευή αυτόματης ευθυγράμμισης δοντιών
- Επεξεργασία τροχού σκουληκιού με tangential μέθοδο
Εμπορικά στοιχεία
- Γερμανία SIEMENS 840D σύστημα CNC
- Γερμανία Siemens κωδικοποιητής
- Γερμανία Euchner safety switch
- Γερμανία Στροφή σφαίρας Steinmeyer
- Γερμανία Ρεξρόθ αστέρι γραμμικό κυκλικό ρόλο
- Γερμανία Σύστημα καθοδήγησης INA
- Γερμανία FAG/INA ή Ιαπωνία NSK ρουλεμάν super precision
- Υδραυλικά εξαρτήματα της America Vickers
- Γερμανία Πνευματικά εξαρτήματα FESTO/SILVENT
- Γερμανία Συσκευές σφράγισης Busak+Shamban/Dichtomatik
- Συσκευή λίπανσης μετρητής Gearmany Vogel
- Συσκευή συλλογής σκόνης της Νότιας Κορέας
- Χημικά ψυκτικά για λιπαντικά
- Γερμανία STOBER ή Ταϊβάν APEX μειωτή
