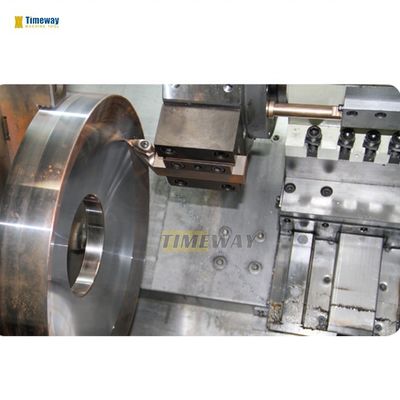

250mm Z Axis Travel Slant Bed CNC Machine για την υψηλής ακρίβειας παραγωγή μετάλλων
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | TIMAC |
| Αριθμό μοντέλου: | CK-50/CK-63/CK-80 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $28,000.00/sets 1-2 sets |
| Συσκευασία λεπτομέρειες: | Ξύλινα περιβλήματα (μπορούν να απολυμαστούν) |
| Δυνατότητα προσφοράς: | 150 σετ/σετ ανά μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος: | Οριζόντια | Μέγιστο μήκος του εργασιακού υλικού (mm): | 3000 |
|---|---|---|---|
| Δομή: | Τόρνος κρεβατιών ραπίσματος | Ικανότητα επεξεργασίας: | Μεσαία βαρύτητα |
| πλάτος του κρεβατιού (mm): | 500 MM | Δύναμη κινητήρα σπινδέλου ((kW): | 11 |
| Αριθμός σπινδάλων: | Μονό | Αριθμός αξόνων: | 2 |
| Δρόμος (άξονας Χ) ((mm): | 2520 mm | Δρόμος (άξονας Z) ((mm): | 250 χιλιοστά |
| Μέγεθος (L*W*H): | 5600x1800x1800 | Τετάρτη: | 220V/380V |
| Σύστημα ελέγχου CNC: | FANUC/SIEMENS/GSK | Σταθμοί σταθμών εργαλείων: | 4 |
| Βάρος (kg): | 6900 | Εγγύηση: | 1 έτος |
| Βασικά σημεία πώλησης: | Πολυλειτουργικό | Έκθεση δοκιμής μηχανής: | Παροχή |
| Ελέγχος εξόδου με βίντεο: | Παροχή | Εγγύηση βασικών εξαρτημάτων: | 1 έτος |
| Max.Swing πέρα από το κρεβάτι: | 570 | Μέγιστη ταλάντευση πέρα από τη διαγώνια φωτογραφική διαφάνεια: | 320 |
| Τυποποιημένη διάμετρος στροφής: | 250 | Μαξ.Διάμετρος περιστροφής: | 360 |
| Μέγιστο μήκος στροφής: | 450/750/1350/2000/3000 | Μέγιστη διάμετρος ράβδου: | 74 |
| Ταχύτητα στροφής: | 2000 | Μύτη αξόνων: | A2-8 |
| Ο άξονας άντεξε: | 86 | Μέγεθος Chuck: | 250 |
| Υπόθεση: | Νέο | Στρίψιμο σπινδέλου ((mm): | 86 |
| Εφαρμόσιμες βιομηχανίες: | Εργαστήρια επισκευής μηχανημάτων, εργοστάσια παραγωγής | Τοποθεσία αίθουσας επίδειξης: | Αίγυπτος, Βιετνάμ, Ρωσία |
| Τύπος εμπορίας: | Άλλα | Έτος: | ελάχιστη ημερομηνία |
| Μέγιστη ταχύτητα περιστροφής (rp.m): | 2000 στροφές ανά λεπτό | Μαξ. Στροφή μήκους (mm): | 3000 |
| Βασικά συστατικά: | Ρυθμιστικά, κινητήρα, αντλία, γρανάζια, PLC, δοχείο πίεσης, κινητήρα, κιβώτιο ταχυτήτων, αναζητήστε | Λιμάνι: | Λιμάνι της Κίνας |
Περιγραφή προϊόντων
Περιγραφή των προϊόντων

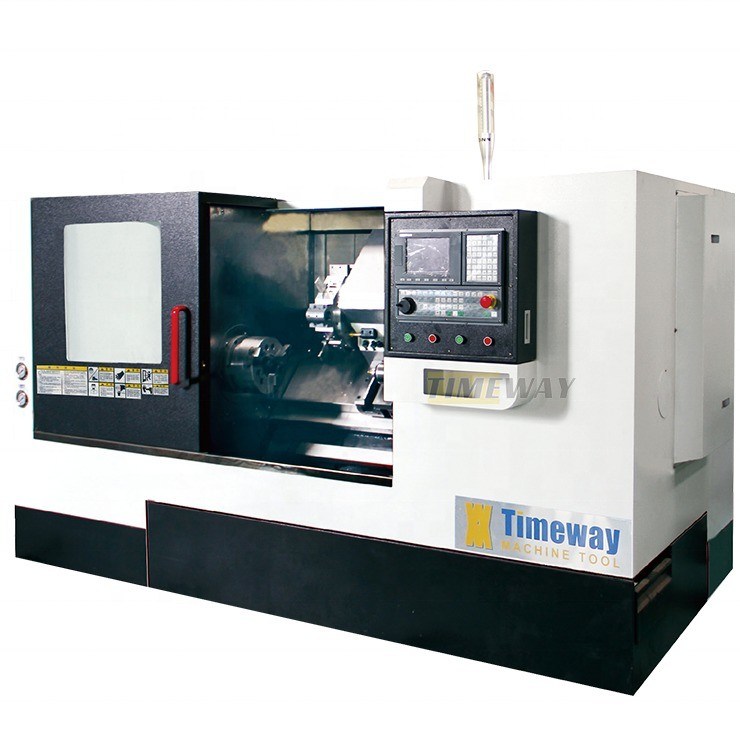

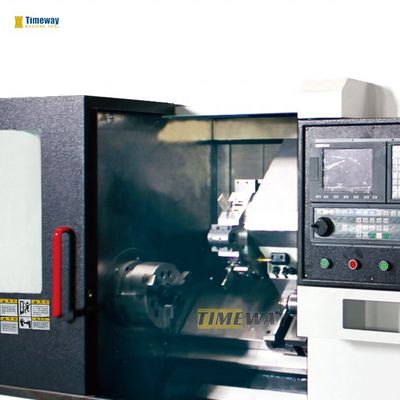

Τριχόπλευρο CNC με κλίση κρεβατιού

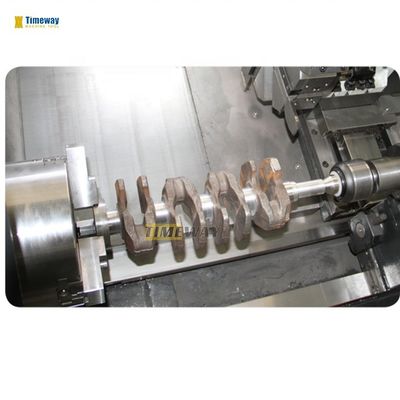

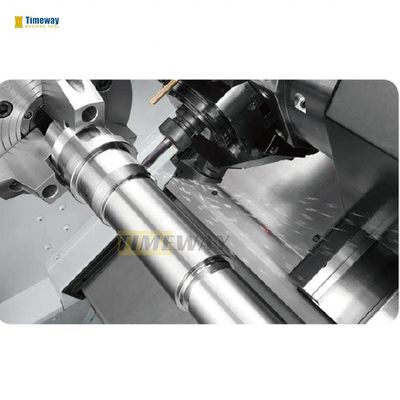

---Αυτός ο τύπος στρεβλό κρεβάτι CNC ελαστικό είναι ημι-κλειστό κύκλο μηχανή CNC, η οποία είναι κατάλληλη για την περιστροφή διάφορα περίπλοκα άξονα, μανίκι και δίσκο σαν κομμάτια εργασίας,όπως η περιστροφή εσωτερικών και εξωτερικών κυλινδρικών, κωνικές και άλλες επιφάνειες περιστροφής, καθώς και διάφορες μετρικές, ίντσες, μονόμορφες και διαμετρικές ίνες;
---Μπορούν επίσης να χρησιμοποιηθούν για το άνοιγμα, το άνοιγμα, το σχίσιμο και το σχίσιμο λακκούβων πετρελαίου, κλπ.
---Η μοναδική κατασκευή που αναπτύχθηκε χρησιμοποιώντας τεχνικές FEA για να παρέχει τη μέγιστη δυσκαμψία κάτω από τις βαρύτερες συνθήκες κοπής.
---Είναι ιδιαιτέρως κατάλληλο για την επεξεργασία εργαζομένων με υψηλή ακρίβεια, και επίσης ευρέως χρησιμοποιείται για την επεξεργασία εξαρτημάτων σε παρτίδες στους τομείς των αυτοκινήτων, των μοτοσυκλετών, της μηχανικής βιομηχανίας, των αεροσκαφών,οικιακές συσκευές, ρουλεμάν, υλικό κ.λπ.
--- Ένα κομμάτι χύτευσης σιδήρου κρεβάτι με 30 ° (CK-50 είναι 45 °) κλίση κρεβάτι.Το κουτί σπιντέλ χωρίς γρανάζια μπορεί να μειώσει τον θόρυβο και τις δονήσεις.
--- Εξοπλισμένα κατά κανόνα με σύστημα CNC SIEMENS/FANUC, οι κινητήρες τροφοδοσίας με ελεγχόμενη τροφοδοσία είναι εγκατεστημένοι στον άξονα X/Z για την παροχή ενέργειας.
--- Ακριβείς γραμμικές κατευθύνσεις στον άξονα X/Z για υψηλές ταχύτητες τροφοδοσίας και υψηλή ακρίβεια θέσης.
---Η άμεση κίνηση και οι χωρίς στροφή, μεγάλες προγεμισμένες βίδες σφαιρίδας με διπλές προγεμισμένες νάτσες αγωγού εξασφαλίζουν μακροχρόνια ακρίβεια.
---Μπορούν επίσης να χρησιμοποιηθούν για το άνοιγμα, το άνοιγμα, το σχίσιμο και το σχίσιμο λακκούβων πετρελαίου, κλπ.
---Η μοναδική κατασκευή που αναπτύχθηκε χρησιμοποιώντας τεχνικές FEA για να παρέχει τη μέγιστη δυσκαμψία κάτω από τις βαρύτερες συνθήκες κοπής.
---Είναι ιδιαιτέρως κατάλληλο για την επεξεργασία εργαζομένων με υψηλή ακρίβεια, και επίσης ευρέως χρησιμοποιείται για την επεξεργασία εξαρτημάτων σε παρτίδες στους τομείς των αυτοκινήτων, των μοτοσυκλετών, της μηχανικής βιομηχανίας, των αεροσκαφών,οικιακές συσκευές, ρουλεμάν, υλικό κ.λπ.
--- Ένα κομμάτι χύτευσης σιδήρου κρεβάτι με 30 ° (CK-50 είναι 45 °) κλίση κρεβάτι.Το κουτί σπιντέλ χωρίς γρανάζια μπορεί να μειώσει τον θόρυβο και τις δονήσεις.
--- Εξοπλισμένα κατά κανόνα με σύστημα CNC SIEMENS/FANUC, οι κινητήρες τροφοδοσίας με ελεγχόμενη τροφοδοσία είναι εγκατεστημένοι στον άξονα X/Z για την παροχή ενέργειας.
--- Ακριβείς γραμμικές κατευθύνσεις στον άξονα X/Z για υψηλές ταχύτητες τροφοδοσίας και υψηλή ακρίβεια θέσης.
---Η άμεση κίνηση και οι χωρίς στροφή, μεγάλες προγεμισμένες βίδες σφαιρίδας με διπλές προγεμισμένες νάτσες αγωγού εξασφαλίζουν μακροχρόνια ακρίβεια.
Ειδικότητα | ΕΝΩΡΙΑ | CK-50 | CK-63 | CK-80 | ||
Μαξ, γύρνα στο κρεβάτι. | χμ | 570 | 660 | 800 | ||
Μαξ. Κουμπή πάνω από το διασταυρούμενο διαδρόμιο. | χμ | 320 | 500 | 640 | ||
Τυποποιημένη διάμετρος στροφής | χμ | 250 | 380 | 460 | ||
Μέγιστη διάμετρος περιστροφής | χμ | 360 | 550 | 660 | ||
Μέγιστο μήκος στροφής | χμ | 450/750/1350/2000/3000 | 750/1500/3000 | 750/1500/3000 | ||
Μέγιστη διάμετρος ράβδου | χμ | 74 | 90 | 90 | ||
Ταχύτητα στροφής | στροφές | 2000 | 1500 | 1500 | ||
Πύργος σπινθήρα | Α2-8 | Α2-11 | Α2-11 | |||
Διάτρηση σπινθήρα | χμ | 86 | 112 | 112 | ||
Μέγεθος τσουλήθρου | χμ | 250 | 380 | 380 | ||
Διασταυρούμενη μετακίνηση (X) | χμ | 250 | 400 | 400 | ||
Διαμήκη διαδρομή (Z) | χμ | 600/1000/1500/2150/3150 | 860/1640/3200 | 860/1640/3200 | ||
Γρήγορη ταχύτητα τροφοδοσίας στον άξονα X/Z | m/min | 20/16 | 16/16 (σκάφημα) 12/12 | 12/16 (σκάφημα) 12/12 | ||
Τύπος υδραυλικού στύλου εργαλείου | 100-8T | 125-12Τ | 125-12Τ | |||
Μέγεθος τμήματος εργαλείου | χμ | 25x25/40 | 25x25/40 | 25x25/40 | ||
Διάμετρος πτερύγιας ουράς | χμ | 75/110 | 150 | 150 | ||
Ταξίδι με φτερούγες | χμ | 100 | 150 | 150 | ||
Κουφώδης κροταφικός κώλος | Μονάδα εκμετάλλευσης | ΜΤ5, περιστρεφόμενη | ΜΤ5, περιστρεφόμενη | |||
Δομή κρεβατιού | 45° Εσωτερικό στρώμα | 30° Εσωτερικό στρώμα | 30° Ολοκληρωμένο κρεβάτι | |||
Τύπος οδήγησης | Γραμμική/Κατηφόρα | Γραμμική/Κατηφόρα | Γραμμική/Κατηφόρα | |||
Ακριβότητα εργασίας | χμ | IT6 | IT6 | IT6 | ||
Ακριβότητα επανατοποθέτησης στον άξονα Χ | χμ | 0.006 | 0.008 | 0.008 | ||
Ακριβότητα επανατοποθέτησης στον άξονα Z | χμ | 0.008/0.01/0.013/0.017/0.021 | 0.01/0.013 | 0.01/0.013 | ||
Ακατέργαστη | Εμ... | Ρα1.6 | Ρα1.6 | Ρα1.6 | ||
Κύρια ισχύς κινητήρα | kw | Ασφάλεια, 1/15 | 22 | 22 | ||
Ηλεκτρική τροφοδοσία | κβ | 35 | 50 | 50 | ||
Διάμετροι μηχανής (LxWxH) | χμ | 2900/3100/4300/4950/5600x1800x1800 | 3700/4400/5900x2200x2200 | 3800/4400/5900x2200x2200 | ||
Βάρος της μηχανής | χιλιόγραμμο | 3100/3600/4600/5300/6900 | 5500/6000/7300 | 5800/6500/7800 | ||
σύστημα FANUC CNC, ηλεκτρονικό τροχό χειρός, Σύστημα λιπαντικής, σύστημα ψύξης, Φωτήρα εργασίας, Δοκιμαστική λάμπα, Προστασία, Μεταλλουργός, Μέρη και συσκευές για την κατασκευή ή την κατασκευή συσκευών για την κατασκευή ή την κατασκευή οχημάτων Εργαλεία και εργαλειοθήκη, Οδηγίες λειτουργίας. Υδραυλικός σωλήνας, Πύργος εργαλείων 8/12 σταθμών, Υδραυλικός σταθμός εργαλείων, | GSK, σύστημα CNC της SIEMENS, Κλιματιστικό, Εργαλειοθέτης, Μεταφορέας τσιπ τύπου αλυσίδας. |
Αγορά σε ένα σταθμό
Μπορείτε να κάνετε κλικ στην εικόνα για να δείτε τα προϊόντα που σας ενδιαφέρουν
Πληροφορίες πελατών
Υπηρεσίες μας
1- Δωρεάν αντικατάσταση εξαρτημάτων που διατίθενται κατά τη διάρκεια της περιόδου εγγύησης.Γρήγορη δράση και απάντηση στις τεχνικές ερωτήσεις ανά πάσα στιγμή καθ' όλη τη διάρκεια ζωής της μηχανής3. Αλλοδαπό μετά το κέντρο εξυπηρέτησης διαθέσιμη σε ορισμένες περιοχές. 4. Μηχανικός εξυπηρέτησης στο εξωτερικό διαθέσιμη κατά την απαίτηση του πελάτη ((σχετικό κόστος που γεννιέται από τον πελάτη).
Εισαγωγή της εταιρείας
Εμφάνιση κατασκευής:

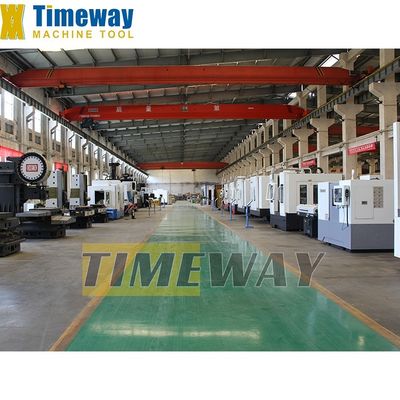

Προφίλ εργοστασίου:
Το εργοστάσιο μας ιδρύθηκε το 2014. Έχει επαγγελματίες τεχνικούς, μια ομάδα έρευνας και ανάπτυξης, κατασκευάζει και πωλεί εξοπλισμό CNC και παρέχει επαγγελματικές εξατομικευμένες υπηρεσίες.Τα προϊόντα μας χρησιμοποιούνται ευρέως στην επεξεργασία μούχλας, προϊόντα 3C, γεωργικά μηχανήματα, μηχανήματα πετρελαίου, επεξεργασία αυτοκινήτων, αεροδιαστημική βιομηχανία, κλπ., που πωλούνται σε περισσότερες από 60 χώρες και περιοχές στο εσωτερικό και το εξωτερικό.
Προσέγγιση:
Προφίλ εταιρείας:
Η Timeway Machine Tool Co., Ltd είναι μια επαγγελματική εταιρεία κατασκευής μηχανημάτων εργαλείων, τα κύρια προϊόντα περιλαμβάνουν πριονιστήριο, μηχανή άλεσης, μηχανή άλεσης κλπ.Και σύμφωνα με τις ανάγκες του πελάτη μπορούμε επίσης να σχεδιάσουμε και να κατασκευάσουμε διάφορες ειδικές μηχανές., για την παροχή σχετικών υπηρεσιών αναβάθμισης και μετατροπής τεχνολογίας στον τομέα των μηχανημάτων εργαλείων.
Επισκέπτης:
Μέχρι στιγμής, έχουμε λάβει πολλούς πελάτες από το εξωτερικό, και είναι όλοι πολύ ικανοποιημένοι με την εταιρεία μας και τα προϊόντα
Εκθέσεις:
Από την ίδρυση του Υπουργείου Εξωτερικού Εμπορίου, έχουμε συμμετάσχει σε διάφορες εγχώριες και διεθνείς εκθέσεις, όπως η Φθινοπωρινή Έκθεση Καντόν, Έκθεση Πεκίνου,Έκθεση της Σαγκάης, Μόσχα, Αιθιοπία και Ρωσία, και έχουν διατηρήσει μακροπρόθεσμες φιλικές σχέσεις συνεργασίας με τους πελάτες της έκθεσης.
Γενικές ερωτήσεις
Ε: Γιατί επιλέξατε την Timeway Machine;
Α: 1. Υψηλή ποιότητα με ανταγωνιστική τιμή. 2. Επαγγελματική ομάδα R & D και 25 χρόνια εμπειρία εξαγωγής. 3. Εξαγωγές σε περισσότερες από 60 χώρες.24ωρη ηλεκτρονική υπηρεσία (Skype), WhatsApp, Wechat, Trademanager); 6. 12 μήνες εγγύηση ποιότητας; 7.Ε: Έχετε QC ή κάποια πρότυπα ασφάλειας για τα μηχανήματά σας;Α: Ναι, έχουμε δημιουργήσει ένα πολύ αυστηρό τμήμα ελέγχου ποιότητας για να εγγυηθούμε την καλή ποιότητα.Ε: Ποιο είναι το MOQ;Α: 1 σύνολο (Μόνο ορισμένα μηχανήματα χαμηλού κόστους θα είναι περισσότερα από 1 σύνολο)Ε: Τι γίνεται με τους όρους πληρωμής;Α: (1) T/T με 30% προκαταβολή, και 70% πληρωμή ισοζυγίου πριν από την αποστολή. (2) Αμετάκλητη LC κατά την προβολή. (3) Western Union, MoneyGram, κλπ.Ε: Τι γίνεται με την εγγύηση;Α: Η περίοδος εγγύησης είναι ένα έτος μετά την παράδοση.
Θέλετε να μάθετε περισσότερες λεπτομέρειες σχετικά με αυτό το προϊόν
