BT40 Σπιντέλ Taper Timeway VMC550 3-άξονας γραμμικός οδηγός κατακόρυφο κέντρο επεξεργασίας Μηχανή CNC
Λεπτομέρειες:
| Τόπος καταγωγής: | Χενάν, Κίνα |
| Μάρκα: | TIMEWAY |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $30,000.00/acres >=1 acres |
|
Λεπτομερής ενημέρωση |
|||
| Υπόθεση: | Νέο | Στρίψιμο σπινθήρα: | BT2ορισμός |
|---|---|---|---|
| Αριθμός σπινδάλων: | Μονό | Τύπος: | Βόρειος |
| Μέγεθος (L*W*H): | 2100x1800x2150 χιλιοστά | Βάρος (T): | 3000 κιλά |
| Μέγεθος πίνακα (mm): | 320*800 | Σύστημα ελέγχου CNC: | FANUC |
| Διάδρομος τραπεζιού (X) (mm): | 550 | Διάδρομος τραπεζιού (Y) (mm): | 340 |
| Διάδρομος τραπεζιού (Z) (mm): | 500 | Ακριβότητα θέσης (mm): | ±0.005 |
| Επαναληπτότητα (X/Y/Z) (mm): | ±0.003 | Περιοχή ταχύτητας σπινδέλου (rpm): | 0 - 8000 στροφές/ώρα |
| Μέγιστο επιτραπέζιο φορτίο (κλ): | 350 κιλά | Ταχύτητα τροφών (mm/min): | 0 - 24000 mm/min |
| Min. Χρόνος αλλαγής εργαλείου (s): | 7 | Δυνατότητα του μαγαζιού εργαλείων: | 12 |
| Βασικά σημεία πώλησης: | Πολυλειτουργικό, αυτόματο, ανταγωνιστική τιμή, βιώσιμο, εύκολο στη λειτουργία | Εγγύηση: | 1 έτος |
| Τετάρτη: | 380V/220V | Τύπος εμπορίας: | Συνηθισμένο προϊόν |
| Έκθεση δοκιμής μηχανής: | Παροχή | Ελέγχος εξόδου με βίντεο: | Παροχή |
| Εγγύηση βασικών εξαρτημάτων: | 1 έτος | Ικανότητα επεξεργασίας: | Μεσαία βαρύτητα |
| Στρίψιμο σπινδέλου ((mm): | Άλλα | Δρόμος κοπής: | 0 N.m. |
| Ταχύτητα ταχείας τροφοδοσίας ((mm/min): | 0 - 24000 mm/min | Μέγεθος τραπεζιού εργασίας ((LxWxH): | 800x320 χιλιοστά |
| Μέγιστο βάρος του τραπεζιού εργασίας: | 350 κιλά | Ταξίδι στον άξονα Χ: | 550 χιλιοστά |
| Ταξίδι Υ-άξονα: | 340 χιλιοστά | Ταξίδι ζ-άξονα: | 500 χιλιοστά |
| Απόσταση από το κέντρο του σπινέλου στην στήλη: | 390 χιλιοστά | Απόσταση από τη μύτη του σπινέλου έως το τραπέζι εργασίας: | 100600mm |
| Στρίψιμο σπινθήρα: | BT2οικογενειακή πολιτική | Συνολική διάσταση (ΜxΠxΥ): | 2100x1800x2150 χιλιοστά |
| Βάρος μηχανής: | 3000 κιλά | ||
Περιγραφή προϊόντων
Σύνοψη

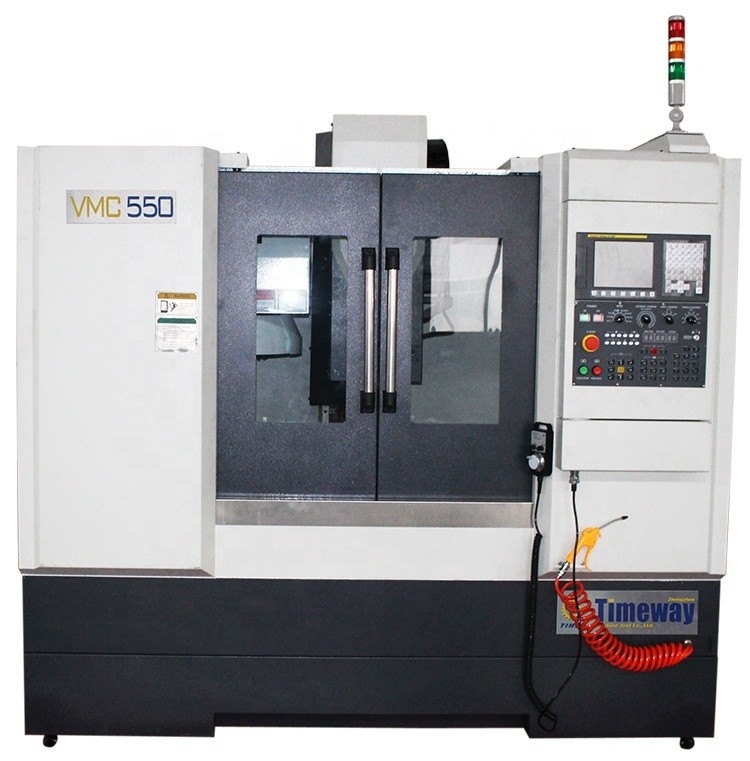

3-άξονα γραμμικό σιδηροδρομικό κατακόρυφο κέντρο επεξεργασίας μηχανή CNC VMC550
Χαρακτηριστικά:
• Σε όλα τα στάδια, από το σχεδιασμό του θεμέλιου μέχρι την εγγύηση της συνεχούς επεξεργασίας υψηλής ταχύτητας και υψηλής ακρίβειας, η δομή του εργαλείου μηχανής αναλύεται με το ANSYS.
• Για να εξασφαλιστεί η εξαιρετική ακαμψία κάμψης του εργαλείου μηχανής, πραγματοποιείται προσομοιωτική δοκιμή για παραμόρφωση που παράγεται όταν το κέντρο του εργαλείου μηχανής υποφέρει από φορτίο.
• Μεγάλη ακρίβεια προεγκατασταθέντες σφαιροτροφούς, άμεση κίνηση με σερβοκινητήρα για να εξασφαλιστεί η μέγιστη αξιοπιστία και ακρίβεια.
οδούς καθοδήγησης σε όλους τους άξονες.
• Πνευματική σύσφιξη εργαλείων για εύκολη και γρήγορη αλλαγή εργαλείων.
• Η βέλτιστη αναλογία επέκτασης του κουτιού σφινδέλου επιτυγχάνει τη βέλτιστη άκαμπτη μηχανική και ο σχεδιασμός των στήλων με μεγάλο εύρος εγγυάται ισχυρή ακαμψία των στήλων.
• Αυτόματη κεντρική λίπανση για λειτουργία χαμηλής συντήρησης.
• Ισχυρός κινητήρας κεφαλαίου, επαρκής ισχύς σε συνεχή λειτουργία.
• Ένα αποτελεσματικό σύστημα ψύξης εξασφαλίζει τη βέλτιστη χρήση των εργαλείων και τον εξαιρετικό μεταφορέα τσιπ.
• Ο κλειστός χώρος εργασίας εξασφαλίζει την ασφάλεια και την απαλλαγή από μόλυνση.
• Οι ανώτερες μηχανικές ιδιότητες του συνολικού πακέτου εξαρτημάτων εξασφαλίζουν μεγαλύτερη διάρκεια ζωής του εργαλείου.
• Εύκολη πρόσβαση στο τραπέζι εργασίας για εύκολη ρύθμιση και χρήση εργαλείων.
• Για να εξασφαλιστεί η εξαιρετική ακαμψία κάμψης του εργαλείου μηχανής, πραγματοποιείται προσομοιωτική δοκιμή για παραμόρφωση που παράγεται όταν το κέντρο του εργαλείου μηχανής υποφέρει από φορτίο.
• Μεγάλη ακρίβεια προεγκατασταθέντες σφαιροτροφούς, άμεση κίνηση με σερβοκινητήρα για να εξασφαλιστεί η μέγιστη αξιοπιστία και ακρίβεια.
οδούς καθοδήγησης σε όλους τους άξονες.
• Πνευματική σύσφιξη εργαλείων για εύκολη και γρήγορη αλλαγή εργαλείων.
• Η βέλτιστη αναλογία επέκτασης του κουτιού σφινδέλου επιτυγχάνει τη βέλτιστη άκαμπτη μηχανική και ο σχεδιασμός των στήλων με μεγάλο εύρος εγγυάται ισχυρή ακαμψία των στήλων.
• Αυτόματη κεντρική λίπανση για λειτουργία χαμηλής συντήρησης.
• Ισχυρός κινητήρας κεφαλαίου, επαρκής ισχύς σε συνεχή λειτουργία.
• Ένα αποτελεσματικό σύστημα ψύξης εξασφαλίζει τη βέλτιστη χρήση των εργαλείων και τον εξαιρετικό μεταφορέα τσιπ.
• Ο κλειστός χώρος εργασίας εξασφαλίζει την ασφάλεια και την απαλλαγή από μόλυνση.
• Οι ανώτερες μηχανικές ιδιότητες του συνολικού πακέτου εξαρτημάτων εξασφαλίζουν μεγαλύτερη διάρκεια ζωής του εργαλείου.
• Εύκολη πρόσβαση στο τραπέζι εργασίας για εύκολη ρύθμιση και χρήση εργαλείων.
Επισκόπηση του προϊόντος

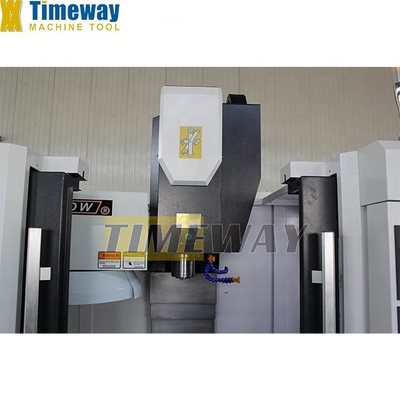

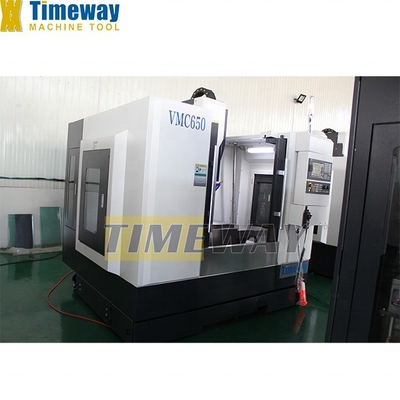

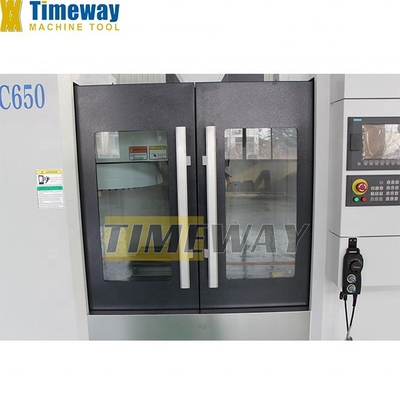

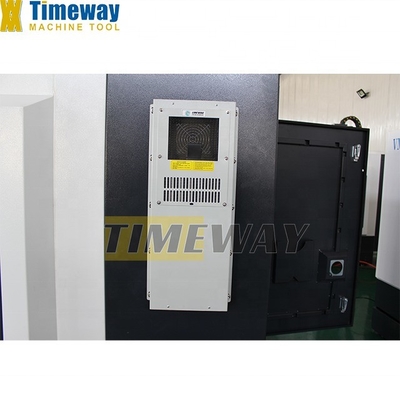

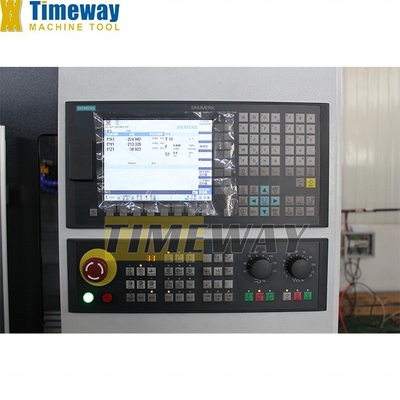

Εδώ είναι λεπτομερείς φωτογραφίες του τραπεζιού εργασίας, ψηφιακή οθόνη, κλπ για αναφορά σας.
Συσκευές
Τυπική διαμόρφωση:
* Ελεγκτής CNC: Siemens SINUMERIK
* Σερβοκινητήρας τροφοδοσίας με άξονα X/Y/Z: Siemens
* Οδός καθοδήγησης γραμμικού τύπου με άξονα X/Y/Z
* BT40 μονάδα σφινδέλου με 8000 στροφές/ώρα
* 12 εργαλεία Τύπου καρουζέλ ΑΤC
* Πλήρως κλειστή προστατευτική προστασία
* Ηλεκτρικά εξαρτήματα: Schneider
* Αυτόματη λίπανση
* Σύστημα ψύξης
* Εργαλεία χειρισμού
* Εγχειρίδιο χειρισμού στα αγγλικά
* Σερβοκινητήρας τροφοδοσίας με άξονα X/Y/Z: Siemens
* Οδός καθοδήγησης γραμμικού τύπου με άξονα X/Y/Z
* BT40 μονάδα σφινδέλου με 8000 στροφές/ώρα
* 12 εργαλεία Τύπου καρουζέλ ΑΤC
* Πλήρως κλειστή προστατευτική προστασία
* Ηλεκτρικά εξαρτήματα: Schneider
* Αυτόματη λίπανση
* Σύστημα ψύξης
* Εργαλεία χειρισμού
* Εγχειρίδιο χειρισμού στα αγγλικά
Τεχνική παράμετρος
Προδιαγραφές | Μονάδα | VMC550 |
Μέγεθος τραπεζιού εργασίας ((LxWxH) | χμ | 800x320 |
Τ-σχισμή ((Αριθμός/εύρος/απόσταση) | χμ | 3-14-110 |
Μέγιστο βάρος του τραπεζιού εργασίας | χιλιόγραμμο | 350 |
Ταξίδι στον άξονα Χ | χμ | 550 |
Ταξιδεύσεις στον άξονα Y | χμ | 340 |
Ταξιδεύσεις στον άξονα Z | χμ | 500 |
Απόσταση από το κέντρο του σπινέλου στην στήλη | χμ | 390 |
Απόσταση από τη μύτη του σπινέλου έως το τραπέζι εργασίας | χμ | 100-600 |
Σπονδυλικός σπινθήρας | - | BT2οικογενειακή πολιτική |
Ταχύτητα σπινδέλου | στροφές | 8000 |
Γρήγορη ταχύτητα τροφοδοσίας στον άξονα Χ | mm/min | 24000 |
Γρήγορη ταχύτητα τροφοδοσίας στον άξονα Y | mm/min | 24000 |
Γρήγορη ταχύτητα τροφοδοσίας στον άξονα Z | mm/min | 24000 |
Τύπος ATC | - | καρουζέλ |
Σταθμός ATC | μ.τ.λ. | 12 |
Μέγιστο βάρος εργαλείου | χιλιόγραμμο | 8 |
Μέγιστη διάμετρος εργαλείου | χμ | 90 |
Μέγιστο μήκος εργαλείου | χμ | 300 |
Χρόνος αλλαγής εργαλείου | δευτερεύον | 7/60HZ |
Δύναμη κινητήρα σπινδέλου | kw | 5.5 |
Δύναμη κινητήρα σερβοκινητήρα άξονα Χ | Νμ | 6 |
Δύναμη κινητήρα σερβοκινητήρα άξονα Y | Νμ | 7.7 |
Δύναμη κινητήρα σεροκινητήρα άξονα Z | Νμ | 10 |
Ακριβότητα θέσης | χμ | ±0,005/300 |
Ακριβότητα επανατοποθέτησης | χμ | ±0.003 |
Συνολική διάσταση (LxWxH) | χμ | 2100x1800x2150 |
Βάρος της μηχανής | χιλιόγραμμο | 3000 |
