| Τόπος καταγωγής: | Χενάν, Κίνα |
| Μάρκα: | TIMEWAY |
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $49,999.00/sets >=1 sets |
| Συσκευασία λεπτομέρειες: | Ξύλινη θήκη (μπορεί να αφαιρεθεί) |
| Δυνατότητα προσφοράς: | 150 σετ/σετ ανά μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Υπόθεση: | Νέο | Στρίψιμο σπινθήρα: | BT2ορισμός |
|---|---|---|---|
| Αριθμός σπινδάλων: | Μονό | Τύπος: | Βόρειος |
| Μέγεθος (L*W*H): | 3200x2560x2960 χιλιοστά | Βάρος (T): | 6.3 Τ |
| Μέγεθος πίνακα (mm): | 1200x600 | Σύστημα ελέγχου CNC: | FANUC |
| Αριθμός αξόνων: | 3 | Διάδρομος τραπεζιού (X) (mm): | 1000 |
| Διάδρομος τραπεζιού (Y) (mm): | 600 | Διάδρομος τραπεζιού (Z) (mm): | 600 |
| Ακριβότητα θέσης (mm): | ±0.008 | Επαναληπτότητα (X/Y/Z) (mm): | ±0.005 |
| Περιοχή ταχύτητας σπινδέλου (rpm): | 1 - 8000 στροφές/ώρα | Δύναμη κινητήρα σπινδέλου ((kW): | 11/15 |
| Μέγιστο επιτραπέζιο φορτίο (κλ): | 800 κιλά | Ταχύτητα τροφών (mm/min): | 1 - 10000 mm/min |
| Min. Χρόνος αλλαγής εργαλείου (s): | 2 | Δυνατότητα του μαγαζιού εργαλείων: | 24 |
| Βασικά σημεία πώλησης: | Μεγάλη διάρκεια ζωής | Εγγύηση: | 12 μήνες |
| Τετάρτη: | 220V-480V | Τύπος εμπορίας: | Συνηθισμένο προϊόν |
| Έκθεση δοκιμής μηχανής: | Παροχή | Ελέγχος εξόδου με βίντεο: | Παροχή |

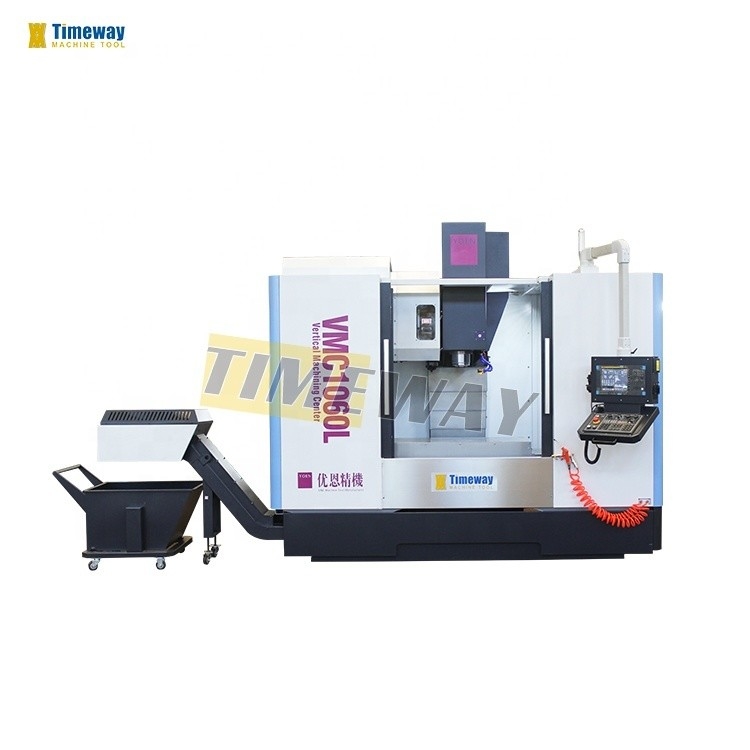

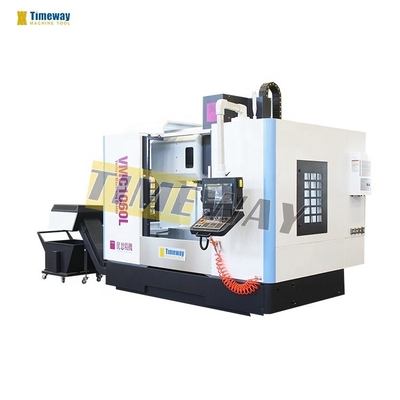

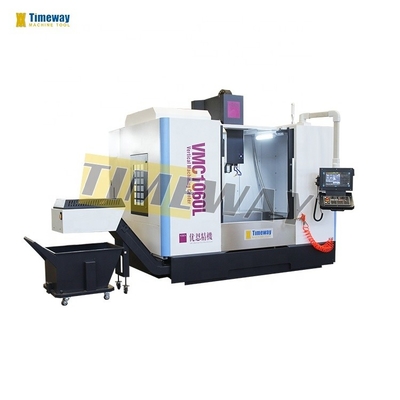

| Εγγύηση βασικών εξαρτημάτων: | 1 έτος | Τύπος μηχανής: | Μεγάλο κέντρο κάθετης μηχανικής CNC |
| Χρώμα: | Μαύρο λευκό | Τρόπος ελέγχου: | Αυτοματοποιημένο |
| Σύστημα ελέγχου: | FANUC 0i ΔΕ | Μέγιστη μετακίνηση του τραπεζιού: | 1000/600 |
| Μέγιστη διακίνηση του κεφαλαίου: | 600 | Τ-αυλακώσεις: | 5-18x110 |
| Σιδηρόδρομος άξονα X/Y/Z: | γραμμική ράγα | Σιδηρόδρομος άξονα Z: | Γλιστρώντας ράγα |
| Περιοδικό Εργαλείο: | Εργαλεία τύπου δίσκου 24 ATC | Εφαρμόσιμες βιομηχανίες: | Εργαστήρια επισκευής μηχανημάτων, εργοστάσια τροφίμων και ποτών, εστιατόρια, λιανική πώληση, κατασκε |
| Τοποθεσία αίθουσας επίδειξης: | Ηνωμένες Πολιτείες, Ιταλία, Γαλλία, Γερμανία, Βραζιλία, Περού, Μεξικό, Ρωσία, Ισπανία, Ουζμπεκιστάν, | Ταχύτητα ταχείας τροφοδοσίας ((m/min): | 36/36/15 |
| Βασικά συστατικά: | Σύστημα FANUC CNC | ||
Προδιαγραφές | Μονάδα | Διάταξη VMC 650L |

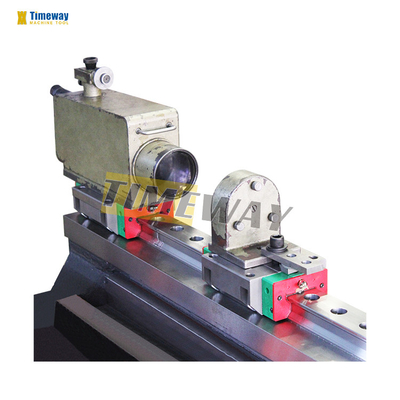

Τύπος οδηγού με άξονα X/Y/Z | / | Χ/Υ: Γραμμική τροχιά καθοδήγησης, Ζ: Στρίβουσα τροχιά καθοδήγησης |
Δυναμικότητα | ||
Ταξίδι στον άξονα Χ | χμ | 1000 |
Ταξιδεύσεις στον άξονα Y | χμ | 600 |
Ταξιδεύσεις στον άξονα Z | χμ | 600 |
Πίνακας | ||
Μέγεθος πίνακα | χμ | 1200×600 |
Δυνατότητα φόρτωσης | χιλιόγραμμο | 800 |
Τ-σχισμές (αριθ. / πλάτος / κλίση) | χμ | 5-18-110 |
Απόσταση από τη μύτη του σπινέλου μέχρι το κέντρο του τραπεζιού | χμ | 120-720 |
Στρίψιμο | ||
Απόσταση από το κέντρο του σπινέλου στην στήλη | χμ | 655 |
Σπονδυλικός σπινθήρας | / | BT2 υποκατάσταση |
Ταχύτητα σπινδέλου | r/min | 8000 |
Κύρια ισχύς κινητήρα | kw | Ασφάλεια, 1/15 |
3 άξονες (X/Y/Z) | ||
Δύναμη κινητήρα σερβοκινητήρα άξονα X/Y/Z (MITSUBISHI) | kw | 3/3/3 |
Δυναμικός κινητήρας με άξονα X/Y/Z (FANUC) | Νμ | β22/β22/β22 |
Γρήγορη τροφοδοτική ταχύτητα στον άξονα X/Y/Z | m/min | 36/36/15 |
Γρήγορη τροφοδοτική ταχύτητα για την άξονα X/Y/Z κοπής | mm/min | 0-10000 |
Ακριβότητα | ||
Ακριβότητα θέσης στον άξονα X/Y/Z | χμ | ±0.008 |
Ακριβότητα επαναλαμβανόμενης θέσης στον άξονα X/Y/Z | χμ | ±0.006 |
Εργαλειοφυλάκιο (ATC) | ||
Στυλ ATC | / | Δίσκος |
Ικανότητα ATC | εργαλεία | 24 |
Χρόνος αλλαγής εργαλείου (εργαλείο σε εργαλείο) | δευτερεύον | 1.4 |
Μέγιστο βάρος εργαλείου | χιλιόγραμμο | 8 |
Μέγιστη διάμετρος εργαλείου | χμ | Φ78/Φ120 (άδειο) |
Μέγιστο μήκος εργαλείου | χμ | 300 |
Άλλα | ||
Ηλεκτρική τροφοδοσία | KVA | 25 |
Η πίεση του αέρα απαιτεί | kg/cm2 | 6 έως 8 |
Σύστημα εξισορρόπησης στον άξονα Z | / | Βαρύ χύτευμα |
Βάρος της μηχανής | χιλιόγραμμο | 6300 |
Συνολική διάσταση (LxWxH) | χμ | 3200 × 2560 × 2960 |
Σύστημα CNC | / | FANUC/MITSUBISHI |

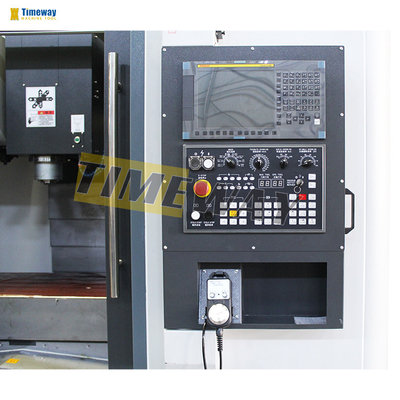

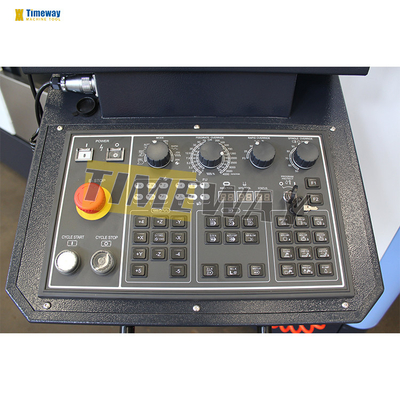

√ Σύστημα CNC FANUC 0i MF √ X/Y: Γραμμικές ράγες καθοδήγησης, Z: Στρίβοντας ράγες καθοδήγησης √ Ταιβάν BT40 σπινθήρα, 8000 στροφές/min √ Ταϊβανέζικος ATC τύπου δίσκου με 24 εργαλεία √ Πλήρης θύρα √ Εγχειρίδιο γεννήτριας παλμών (MPG) √ Διασύνδεση USB & LAN √ Φώτα εργασίας √ Πιλοτική λάμπα √ Σύστημα ψύξης √ Κεντρικό σύστημα αυτόματης λίπανσης √ Πυροσβεστική εκτόξευση αέρα √ αεροβόλο √ Τρίχωμα άξονας και γροθιάς √ Ανταλλάκτης θερμότητας για ηλεκτρικό ντουλάπι √ Εργαλεία και εργαλειοθήκη √ Κλίνη και μπουλόνια ισοπέδωσης √ Εγχειρίδιο λειτουργίας (Αγγλικά) | _ MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND _ 4ος άξονας _ Άμεση κίνηση σπινθήρα (10000, 12000, 15000 στροφές/δευτερόλεπτο) _ Κύκλωμα ακροφύλλου ψυκτικού _ Ψυκτικό μέσω σπινδέλου (CTS) _ Ψυκτικό πετρελαίου σπινδέλου Κλιματιστικό _ Μεταφορέας τσιπ τύπου αλυσίδας _ Πυροβόλο νερού _ Ασφαλιστική πόρτα _ Σύστημα μέτρησης εργαλείων _ Σύστημα μέτρησης εργασιακού τμήματος |
