Σημείο ελαστικής επεξεργασίας της σειράς VY, γραμμική οδός καθοδήγησης και μέγιστο βάρος τραπέζιου έως 1000 kg
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | TIMAC |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $150,000.00/sets 1-1 sets |
| Δυνατότητα προσφοράς: | 200 σύνολο/σύνολα ανά Έτος |
|
Λεπτομερής ενημέρωση |
|||
| Υπόθεση: | Νέο | Αριθμός σπινδάλων: | 4 |
|---|---|---|---|
| Τύπος: | Βόρειος | Μέγεθος (L*W*H): | 3585*2830*3080mm |
| Βάρος (T): | 10 Τ | Μέγεθος πίνακα (mm): | 1400x700 |
| Σύστημα ελέγχου CNC: | GSK, FANUC, MITSUBISHI, KND, Siemens, DELEM | Αριθμός αξόνων: | 4 |
| Διάδρομος τραπεζιού (X) (mm): | 1300 | Διάδρομος τραπεζιού (Y) (mm): | 700 |
| Διάδρομος τραπεζιού (Z) (mm): | 650 | Ακριβότητα θέσης (mm): | ±0.01 |
| Επαναληπτότητα (X/Y/Z) (mm): | ±0.005 | Περιοχή ταχύτητας σπινδέλου (rpm): | 0 - 6000 r.p.m |
| Δύναμη κινητήρα σπινδέλου ((kW): | 15 | Μέγιστο επιτραπέζιο φορτίο (κλ): | 1000 κιλά |
| Min. Χρόνος αλλαγής εργαλείου (s): | 6 | Δυνατότητα του μαγαζιού εργαλείων: | 24 |
| Βασικά σημεία πώλησης: | Αυτοματοποιημένο | Εγγύηση: | 1 έτος |
| Τετάρτη: | Προσαρμοσμένο | Τύπος εμπορίας: | Νέο προϊόν 2020 |
| Έκθεση δοκιμής μηχανής: | Παροχή | Ελέγχος εξόδου με βίντεο: | Παροχή |
| Εγγύηση βασικών εξαρτημάτων: | 1 έτος | Τύπος ελέγχου: | Αυτόματος |
| Σύστημα ελέγχου: | Σύστημα FANUC 0i CNC | μέγεθος εργασίας: | 1400*700 mm |
| Ταχύτητα σπινθήρα (rpm): | 6000 | Τύπος αξόνων: | BT50 Τύπος ζώνης |
| Πίνακας: | 1300/700/650 χιλιοστά | Μαξ. Φορτίο: | 1000 κιλά |
| Guideway: | γραμμικός οδηγός | Βάρος: | 10000 κιλά |
| Δύναμη: | 15/18,5 kw | Εφαρμόσιμες βιομηχανίες: | Εργαστήρια μηχανημάτων, εργοστάσια παραγωγής, εστιατόρια, εργασίες κατασκευής, ενέργεια και εξορύξει |
| Τοποθεσία αίθουσας επίδειξης: | Περού, Ρωσία, Ρουμανία, Νότια Αφρική | Βασικά συστατικά: | ΠΛΚ |
| Λιμάνι: | Τσιντάο, Κίνα | ||
Περιγραφή προϊόντων
Η σειρά VY Hot- πωλήσεις κατακόρυφο κέντρο επεξεργασίας με γραμμική καθοδήγηση
Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα οχήματα που χρησιμοποιούνται για την παρακολούθηση των επιβατών.
Σύνοψη μηχανής

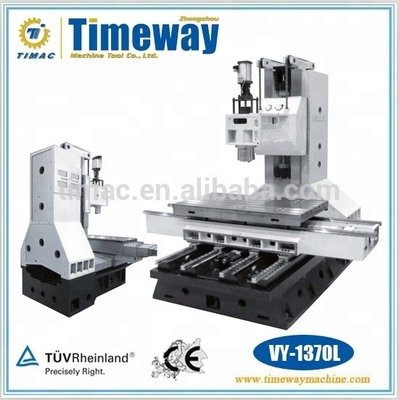

Το κέντρο κάθετης επεξεργασίας της σειράς VY υιοθετεί την κινούμενη δομή ενός διασταυρούμενου διασταυρούμενου τραπεζιού με γραμμικό οδηγό, το οποίο εφαρμόζεται κυρίως στην επεξεργασία μεσαίων και μικρής κλίμακας περίπλοκων εξαρτημάτων.Μπορεί να ολοκληρώσει κάθε είδους επεξεργασία.,όπως το άνοιγμα, το τρυπάνι, το άνοιγμα, το τρυπάνι, το τρυπάνι και το άνοιγμα προφίλ σε μία φορά.Πολλαπλή διαδικασία και περίπλοκο σχήμα.Είναι η βασική εγκατάσταση στις βιομηχανίες γενικών μηχανημάτων, μούχλας, εξαγωγής, ενέργειας και κυκλοφορίας.
Δομή και επιδόσεις
1- Το κρεβάτι, η σέλα, το τραπέζι,Η στήλη και το κουτί σπινθήρα είναι κατασκευασμένα από υψηλής αντοχής εμβολιασμένο χυτοσίδηρο και άμμο συνδεδεμένο με ρητίνη και υποβάλλονται σε επεξεργασία με πολλαπλές διαδικασίες γήρανσης για να εξασφαλιστεί η ακαμψία και η σταθερότητα της μηχανής εργαλείου..
2Το εργαλειομηχανικό υιοθετεί το γραμμικό οδηγό κυλίνδρου (ή γραμμικό οδηγό κυλίνδρου 2 άξων και οδηγό συρρίκνωσης 1 άξονα) και τα κινούμενα μέρη χαρακτηρίζονται από την καλή δυναμική απόκριση.Εγγυάστε την ομαλή γραμμική κίνηση κάθε άξονα και να συνειδητοποιήσει την κοπή με υψηλή ακρίβεια και υψηλή απόδοση.
3.Όλοι οι άξονες υιοθετούν την υψηλής ροπής AC servo-motor με άμεση κίνηση περιστροφή νήματος στροφής σφαιριδίων ακριβείας, οι οποίες είναι εφαρμοστέες για την υψηλή ακρίβεια και την βαριά κοπή των εργασιακών κομματιών.
4Η στήλη υιοθετεί τη δομή της σπονδυλικής στήλης που χαρακτηρίζεται από τη μεγάλη επιφάνεια επαφής για να εξασφαλίσει τη σταθερότητα του εργαλείου μηχανής και να ενισχύσει την ακρίβεια επεξεργασίας και την ομαλότητα της επιφάνειας.
5Η εφαρμογή του συστήματος μηχανικής υποβοηθούμενης από υπολογιστή (CAE) για την ολοκλήρωση του βελτιστοποιημένου σχεδιασμού της δομής και την ενίσχυση της αξιοπιστίας των εργαλειομηχανών,και τη μέθοδο πεπερασμένων στοιχείων (FEM) για την επιστημονική ανάλυση και βελτιστοποίηση της δομής σχεδιασμού Η αλυσίδα αυτή μπορεί να εγγυηθεί την ακαμψία και τη σταθερότητα ολόκληρης της μηχανής.
6Η σκληρότητα μπορεί να φθάσει τους 45 °HRC για να μειωθεί η βλάβη στο τραπέζι κατά τη διάρκεια της συμπίεσης.
7.Εφαρμόστε διπλά επεξεργασία γήρανσης στο χύτεμα για να εξασφαλιστεί η πλήρης απελευθέρωση της εσωτερικής πίεσης και η επιμονή της ακρίβειας του εργαλείου μηχανής.
8. Εφαρμόστε το σχέδιο μεγάλου τύπου Y-άξονα 4 γραμμών για να κάνει το εργαλείο μηχανή να διαθέτει την υψηλότερη αντοχή και σταθερότητα ((VY-1370L και άλλοι).
9.Συμβατικός σπινδύλος περιστροφής τύπου ζώνης 8000(6000) ο οποίος εφαρμόζει το εισαγόμενο ρουλεμάν P4 υψηλής ακρίβειας για να συναρμολογήσει το κύριο σώμα για να εξασφαλίσει την υψηλή ακρίβεια και την υψηλή ακαμψία του σπινδύλου.
10.Τα δύο άκρα της σφαιρικής βίδες υιοθετούν την εισαγόμενη βίδα επιπέδου PN7 που υποστηρίζει το ρουλεμάνιο ειδικά για το εργαλείο μηχανής CNC και επίσης το καρφί ακριβείας για την προετοιμασία για τη μείωση της θερμικής παραμόρφωσης,αλλά βελτιώνουν σημαντικά την ακρίβεια της τοποθεσίας.
11.Όλες οι οδηγίες και οι στροφές σφαιρίδας υιοθετούν την κεντρική,χρονολογημένη και μετρούμενη λίπανση, οδηγώντας στην πλήρη και αξιόπιστη λίπανση.ο κύριος αγωγός λίπανσης έχει τη λειτουργία προστασίας από απώλεια πίεσης πετρελαίου.

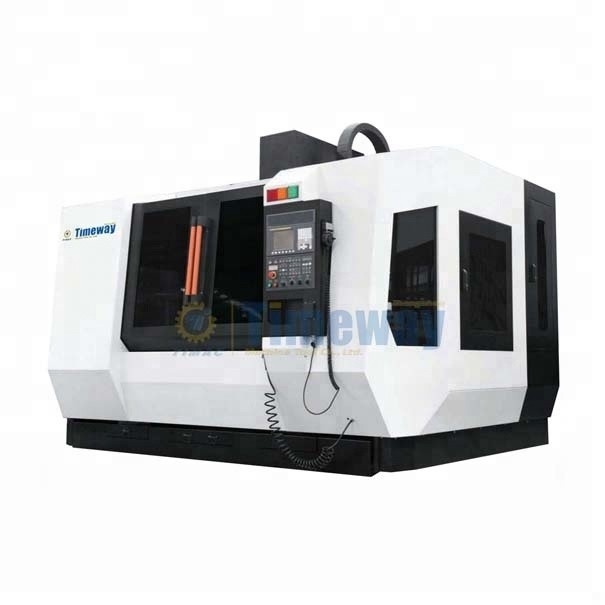

12.Πλήρως κλειστό κάλυμμα και όμορφο σχέδιο πίσω.Υπό τις προϋποθέσεις της διασφάλισης της ασφάλειας της λειτουργίας και της προστασίας του περιβάλλοντος,Είναι ενσωματωμένο με την μηχανική ανθρώπου-μηχανής και κομψή και όμορφη σχεδίαση μοντέλων για να μειώσει την λειτουργία berden και να βελτιώσει την αποτελεσματικότητα της εργασίας σε απλό λειτουργικό περιβάλλον.
13Το πλήρως κλειστό περιοδικό εργαλείων για ταχεία αλλαγή εργαλείων μπορεί να εγγυηθεί την ασφαλή, αξιόπιστη και αποτελεσματική αλλαγή εργαλείων.
14Το φλυτζάνι του κυλίνδρου αποσφίξεως έχει τη λειτουργία ανίχνευσης του επιπέδου του υγρού για να εγγυηθεί την αξιοπιστία της αποσφίξεως.
15Το περιοδικό εργαλείων είναι προαιρετικά εξοπλισμένο με κύλινδρο αέρα για να εξασφαλίζεται η σταθερή πίεση της παροχής αέρα και να αποφεύγεται το κολλημένο εργαλείο που προκαλείται από την ανεπαρκή παροχή αέρα (προαιρετικά).
16Η κυκλική ψεκασμός του σπινδέλου μπορεί να παρέχει την πλήρη ψύξη κατά τη διάρκεια της επεξεργασίας (προαιρετική).
17.Η τρυπή για το σασί παρέχει τη μεγάλη ευκολία για τους χειριστές να καθαρίζουν το χαλκό σιδήρου και να βελτιώνουν την απόδοση εργασίας ((προαιρετική).
18.3 άξονας υιοθετεί εισαγόμενη βίδα σφαιριού ακριβείας C3.Εφαρμόστε τον τυποποιημένο οδηγό κυλίνδρου μεγάλου τύπου για να ενισχύσετε την ικανότητα και τη σταθερότητα του ρουλευτή.(VY-1370L και άλλοι)
19Η συναρμολόγηση της επιφάνειας των αρθρώσεων υιοθετεί την τεχνική της ένεσης κόλλας, η οποία μπορεί να αυξήσει σημαντικά την απόδοση.
20Η δοκιμή δυναμικής εξισορρόπησης του σπινδέλου μπορεί να μειώσει τις δονήσεις, τον θόρυβο και τη θερμότητα του ρουλευτή υπό την υψηλή περιστροφή.
21Ο σχεδιασμός του διαχωρισμού ελαίου και νερού μπορεί να εξασφαλίσει τον αποτελεσματικό διαχωρισμό του υγρού κοπής και του λιπαντικού για να εξασφαλιστεί η ανακύκλωση του καυσίμου κοπής.
22Η ακριβής γραφή του καθίσματος τριών αξόνων δεν έχει σχεδιασμό στεγασμάτων για να εξασφαλίσει την ομαλή μετάδοση τριών αξόνων.
23.Οπταλτική ικανότητα λειτουργίας κλειστής γωνίας και καμπυλής επιφάνειας.
Τυπική διαμόρφωση
Σύστημα CNC FANUC 0i Mate-MD
Σύστημα CNC FANUC 0i-MD
Συσκευή μεταφοράς κομματιών τύπου βίδας
Ηλεκτρικός ανταλλακτής θερμότητας δεξαμενής
Προστασία του αέρα στην δεξαμενή ηλεκτρισμού
Συσκευή αυτόματης λίπανσης
Σύστημα ψύξης εργαλείου
Σκόρπιση
Σπινδύλα με σύστημα προστασίας από αερόπετρα
Σύστημα δοκιμής πίεσης αέρα
Συσκευή καθαρισμού με φίλτρο αέρα
Πυροβόλο
Πυροβολιστικό
Διασύνδεση επικοινωνίας
Τριχρωματικός συναγερμός φωτός
Ηλεκτρικός χειροκίνητος τροχός
Πλήρως κλειστή ασπίδα προστασίας
Προστατευτική ασπίδα πίσω
Εργαλεία και κουτί εργαλείων
Στρογγυλοί οριζόντιας ρύθμισης
Τεχνικά έγγραφα
Προαιρετική διαμόρφωση
Σύστημα CNC FANUC 0i Mate-MD
Σύστημα CNC FANUC 0i-MD
Σύστημα CNC MITSUBISHI M70V
Σύστημα CNC SIEMENS 828D
Σύστημα CNC SIEMENS 840DSL
BT2 στρογγυλοκόλλημα τύπου ζώνης
BT50 Στρίψιμο σπινθήρα τύπου ζώνης 8000
BT1απόλυτη αλυσίδα
BT1απόλυτη ασφάλεια
Συσκευή μεταφοράς κομματιών τύπου βίδας
Συσκευή μεταφοράς τσιπ με αλυσίδα
Σύστημα δοκιμής εργαλείου
Σύστημα δοκιμής εργασιακού υλικού
Ηλεκτρικός κλιματισμός δεξαμενής
Ψυκτικό πετρελαίου σφινδέλου
Κύκλιος ψεκασμός σπινδύλης
Κεντρική αποδέσμευση νερού από σπείρα
Σύστημα σφραγίσματος πλαισίου
Στρογγυλό τραπέζι CNC
Κλίμακα πλέγματος
Απορρόφημα ομίχλης πετρελαίου
Πυροβόλο
Τεχνικές παραμέτρους
| Προδιαγραφές | Μονάδες | VY-850L | VY-1060L | VY-1370L | VY-1690L | |
| Πίνακας | Μέγεθος πίνακα | χμ | 900*510 | 1160*600 | 1400*700 | 1800*900 |
| Μέγιστο φορτίο | χιλιόγραμμο | 500 | 800 | 1000 | 1600 | |
| Τ-σχιστήρα (Διάμετρος*απόσταση*ποσότητα) | χμ | 18*108*4 | 18*100*5 | 18*100*7 | 22*135*7 | |
| Ταξίδια | Τριάξονες πορείες X/Y/Z | χμ | 800/510/510 | 1000/600/600 ((650) | 1300/700/650 | 1600/900/750 |
| Στρίψιμο | Απόσταση από τη μύτη του σπινδέλου στην επιφάνεια του τραπεζιού | χμ | 100-610 | 100-700 ((150-800) | 150-800 | 150-900 |
| Απόσταση από το κέντρο του σπινδέλου στην επιφάνεια καθοδήγησης της στήλης | χμ | 539 | 638 ((620) | 732 ((725) | 950(920) | |
| Τύπος σπινθήρα | BT1συνδεδεμένη ζώνη | BT1συνδεδεμένη ζώνη | BT1συσκευή | BT1συσκευή | ||
| Τύπος νίβας | BT2ορισμός | BT2ορισμός | BT2ορισμός | BT2ορισμός | ||
| Ταχύτητα σπινδέλου | στροφές | 8000 | 8000 | 6000 | 6000 | |
| Κύρια ισχύς κινητήρα | kw | 7.5/11 | Ασφάλεια, 1/15 | 15/18.5 | 18.5/22 | |
| Τροφή ταχύτητα | Δύναμη κινητήρα τροφοδοσίας 3 άξων X/Y/Z | kw | 3/3/3 | 3/3/3 | 4/4/4 | 7/7/7 |
| Ταχεία ταχύτητα διασταύρωσης X | m/min | 36/48 | 36/48 | 30 | 30 | |
| Γρήγορη ταχύτητα διασταύρωσης Y | m/min | 36/48 | 36/48 | 30 | 30 | |
| Γρήγορη ταχύτητα διασταύρωσης Z | m/min | 36/48(24) | 36/48(24) | 30(20) | 30(20) | |
| Ταχύτητα κοπής και τροφοδοσίας | mm/min | 1-10000 | 1-10000 | 1-10000 | 1-10000 | |
| Εργαλείο περιοδικό (τύπος δίσκου) | Επιστημονικό περιοδικό εργαλείων | Τ | 24/30 | 24/30 | 24/30 | 24/30 |
| Μέγιστη διάμετρος εργαλείου*μήκος/βάρος | mm*mm/kg | Φ78*300/8 | Φ78*300/8 | Φ112*300/15 | Φ112*300/15 | |
| Χρόνος αλλαγής εργαλείου | Σε δευτερόλεπτα. | 2.5/1.3 | 2.5/1.3 | 3 | 3 | |
| Ακριβότητα (ISO) | Ακριβότητα τοποθέτησης X/Y/Z | χμ | 0.008/0.008/0.008 ((0.012) | 0.015/0.015/0.015(0.018) | ||
| Επαναλαμβανόμενη ακρίβεια τοποθέτησης X/Y/Z | χμ | 0.004/0.004/0.004 ((0.006) | 0.008/0.008/0.008 ((0.009) | |||
| Άλλα | Δυναμικότητα | Κβ | 20 | 25 | 35 | 45 |
| Πίεση τροφοδοσίας αέρα | kgf/cm2 | 6.5 | 6.5 | 6.5 | 6.5 | |
| Συνολική διάσταση (μήκος*εύρος*ύψος) | χμ | 2600*2855*2660 | 3090*2670*2880 | 3585*2830*3080 | 4215*3515*3270 | |
| Καθαρό βάρος μηχανής εργαλείου (περίπου) | χιλιόγραμμο | 5500 | 7000 | 10000 | 14500 | |
