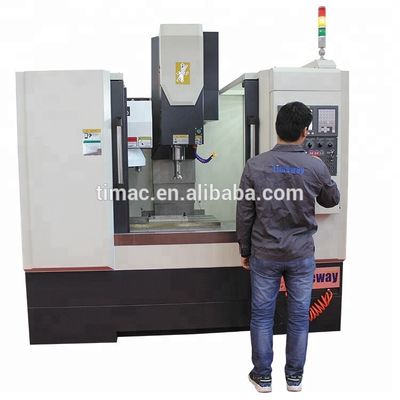

500mm Σπινδάλια ταξίδι VMC550 3-άξονας γραμμική σιδηροδρομική κάθετο κέντρο επεξεργασίας CNC μηχανή
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | TIMAC |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $30,000.00/sets 1-2 sets |
| Συσκευασία λεπτομέρειες: | Δαστική θήκη |
| Δυνατότητα προσφοράς: | 200 σετ/σετ ανά μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Υπόθεση: | Νέο | Αριθμός σπινδάλων: | Μονό |
|---|---|---|---|
| Τύπος: | Βόρειος | Μέγεθος (L*W*H): | 2100x1800x2150 χιλιοστά |
| Βάρος (T): | 3 Τ | Μέγεθος πίνακα (mm): | 320x800 |
| Σύστημα ελέγχου CNC: | GSK, FANUC, MITSUBISHI, Siemens | Αριθμός αξόνων: | 3 |
| Διάδρομος τραπεζιού (X) (mm): | 550 | Διάδρομος τραπεζιού (Y) (mm): | 340 |
| Διάδρομος τραπεζιού (Z) (mm): | 500 | Ακριβότητα θέσης (mm): | ±0.005 |
| Επαναληπτότητα (X/Y/Z) (mm): | ±0.003 | Δύναμη κινητήρα σπινδέλου ((kW): | 5.5 |
| Μέγιστο επιτραπέζιο φορτίο (κλ): | 350 κιλά | Min. Χρόνος αλλαγής εργαλείου (s): | 1 |
| Δυνατότητα του μαγαζιού εργαλείων: | 12 | Βασικά σημεία πώλησης: | Υψηλής ακρίβειας |
| Εγγύηση: | 1 έτος | Τετάρτη: | Όπως απαιτείται |
| Τύπος εμπορίας: | Ζεστό προϊόν 2019 | Έκθεση δοκιμής μηχανής: | Παροχή |
| Ελέγχος εξόδου με βίντεο: | Παροχή | Εγγύηση βασικών εξαρτημάτων: | 1 έτος |
| Τύπος μηχανής: | Κέντρο κατακόρυφης μηχανικής CNC | Τρόπος ελέγχου: | Πλήρως αυτόματο |
| Σύστημα ελέγχου: | FANUC ή SIEMENS ή GSK | Μέγεθος πάγκων εργασίας: | 320x800 χιλιοστά |
| Ταξίδι πάγκων εργασίας: | 550/340 χιλιοστά | Βόρεια πορεία του σπινδέλου: | 500 χιλιοστά |
| Ταχύτητα σπινθήρα: | 0-8000 σ.α.λ | Τύπος αξόνων: | BT2οικογενειακή πολιτική |
| Σιδηρόδρομος: | Γραμμικό | Γρήγορη τροφοδοσία στον άξονα X/Y/Z: | 24/24/24m/min |
| Εφαρμόσιμες βιομηχανίες: | Κατασκευαστική μονάδα | Τοποθεσία αίθουσας επίδειξης: | Περού, Κένυα, Κολομβία, Νότια Αφρική |
| Βασικά συστατικά: | Κουρέματα | ||
Περιγραφή προϊόντων

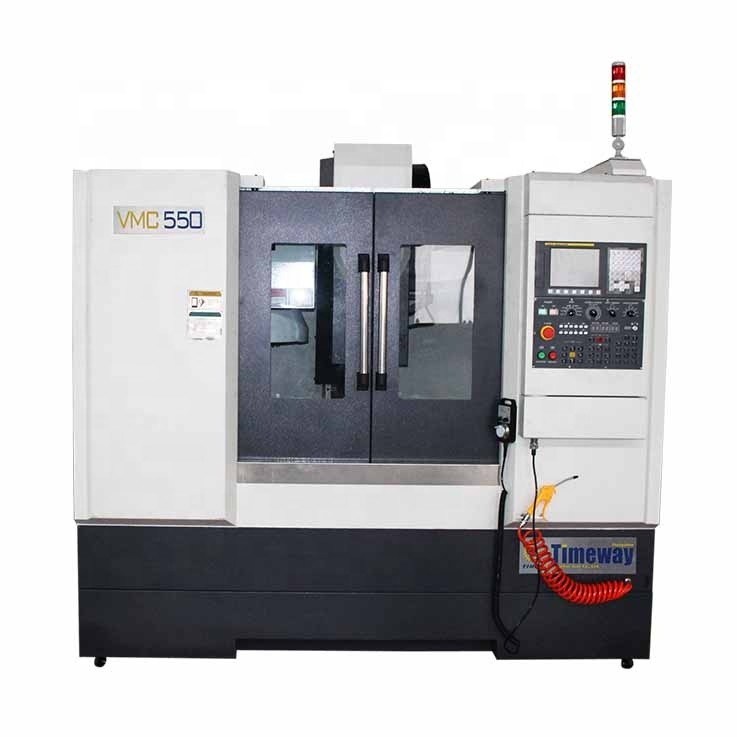

3-άξονα γραμμικό σιδηρόδρομο κατακόρυφο κέντρο επεξεργασίας μηχανή CNC
VMC550
|
| Χαρακτηριστικά: |
| • Σε όλα τα στάδια, από το σχεδιασμό του θεμέλιου μέχρι την εγγύηση της συνεχούς επεξεργασίας υψηλής ταχύτητας και υψηλής ακρίβειας, η δομή του εργαλείου μηχανής αναλύεται με το ANSYS. • Για να εξασφαλιστεί η εξαιρετική ακαμψία κάμψης του εργαλείου μηχανής, πραγματοποιείται προσομοιωτική δοκιμή για παραμόρφωση που παράγεται όταν το κέντρο του εργαλείου μηχανής υποφέρει από φορτίο. |

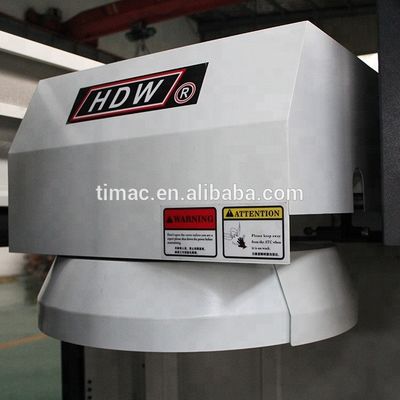

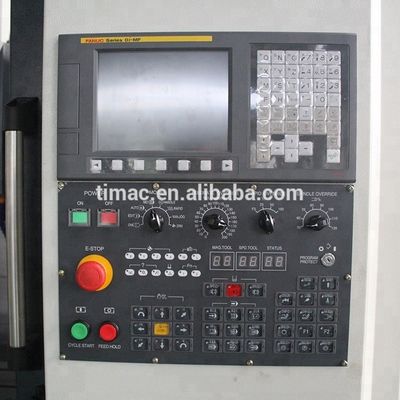

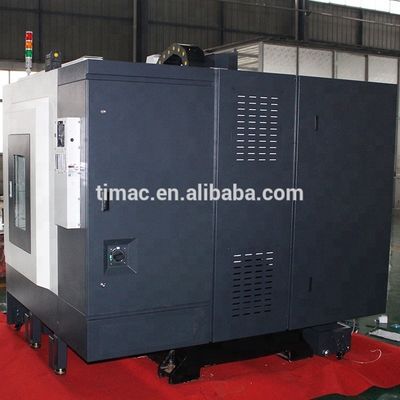

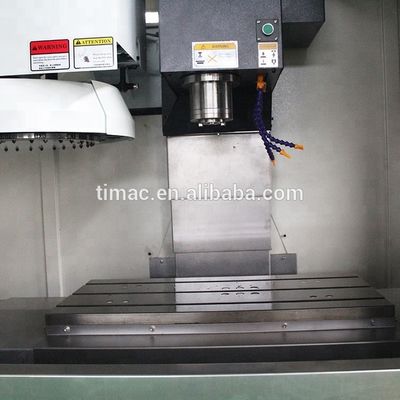

| Προβολές των τμημάτων λειτουργίας | |
| |
|
|
|
Τεχνική παράμετρος:
| Προδιαγραφές | Μονάδα | VMC550 |
| Μέγεθος τραπεζιού εργασίας ((LxWxH) | χμ | 800x320 |
| Τ-σχισμή ((Αριθμός/εύρος/απόσταση) | χμ | 3-14-110 |
| Μέγιστο βάρος του τραπεζιού εργασίας | χιλιόγραμμο | 350 |
| Ταξίδι στον άξονα Χ | χμ | 550 |
| Ταξιδεύσεις στον άξονα Y | χμ | 340 |
| Ταξιδεύσεις στον άξονα Z | χμ | 500 |
| Απόσταση από το κέντρο του σπινέλου στην στήλη | χμ | 390 |
| Απόσταση από τη μύτη του σπινέλου έως το τραπέζι εργασίας | χμ | 100-600 |
| Σπονδυλικός σπινθήρας | - | BT2οικογενειακή πολιτική |
| Ταχύτητα σπινδέλου | στροφές | 8000 |
| Γρήγορη ταχύτητα τροφοδοσίας στον άξονα Χ | mm/min | 24000 |
| Γρήγορη ταχύτητα τροφοδοσίας στον άξονα Y | mm/min | 24000 |
| Γρήγορη ταχύτητα τροφοδοσίας στον άξονα Z | mm/min | 24000 |
| Τύπος ATC | - | καρουζέλ |
| Σταθμός ATC | μ.τ.λ. | 12 |
| Μέγιστο βάρος εργαλείου | χιλιόγραμμο | 8 |
| Μέγιστη διάμετρος εργαλείου | χμ | 90 |
| Μέγιστο μήκος εργαλείου | χμ | 300 |
| Χρόνος αλλαγής εργαλείου | δευτερεύον | 7/60HZ |
| Δύναμη κινητήρα σπινδέλου | kw | 5.5 |
| Δύναμη κινητήρα σερβοκινητήρα άξονα Χ | Νμ | 6 |
| Δύναμη κινητήρα σερβοκινητήρα άξονα Y | Νμ | 7.7 |
| Δύναμη κινητήρα σεροκινητήρα άξονα Z | Νμ | 10 |
| Ακριβότητα θέσης | χμ | ±0,005/300 |
| Ακριβότητα επανατοποθέτησης | χμ | ±0.003 |
| Συνολική διάσταση (LxWxH) | χμ | 2100x1800x2150 |
| Βάρος της μηχανής | χιλιόγραμμο | 3000 |
| Πάρτε Παραπομπή | ||
