| Τόπος καταγωγής: | Χενάν, Κίνα |
| Μάρκα: | TIMEWAY |
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $70,000.00/sets 1-2 sets |
| Συσκευασία λεπτομέρειες: | Τυπικό πακέτο |
| Δυνατότητα προσφοράς: | 150 σύνολο/σύνολα ανά Έτος |
|
Λεπτομερής ενημέρωση |
|||
| Υπόθεση: | Νέο | Στρίψιμο σπινθήρα: | BT1 χημικό προϊόν |
|---|---|---|---|
| Αριθμός σπινδάλων: | Μονό | Τύπος: | Βόρειος |
| Μέγεθος (L*W*H): | 3820x2600x3100 χιλιοστά | Βάρος (T): | 10 Τ |
| Μέγεθος πίνακα (mm): | 1360x700 | Σύστημα ελέγχου CNC: | FANUC, MITSUBISHI, Siemens |
| Αριθμός αξόνων: | 3, 4, 5 | Διάδρομος τραπεζιού (X) (mm): | 1200 |
| Διάδρομος τραπεζιού (Y) (mm): | 700 | Διάδρομος τραπεζιού (Z) (mm): | 700 |
| Ακριβότητα θέσης (mm): | ±0.008 | Επαναληπτότητα (X/Y/Z) (mm): | ±0.005 |
| Περιοχή ταχύτητας σπινδέλου (rpm): | 1 - 6000 στροφές ανά λεπτό | Δύναμη κινητήρα σπινδέλου ((kW): | 15/18.5 |
| Μέγιστο επιτραπέζιο φορτίο (κλ): | 1200 κιλά | Ταχύτητα τροφών (mm/min): | 1 - 10000 mm/min |
| Min. Χρόνος αλλαγής εργαλείου (s): | 2 | Δυνατότητα του μαγαζιού εργαλείων: | 24 |
| Βασικά σημεία πώλησης: | Ευέλικτη κατασκευή | Εγγύηση: | ένα έτος |
| Τετάρτη: | 380V/50Hz | Τύπος εμπορίας: | Ζεστό προϊόν 2021 |
| Έκθεση δοκιμής μηχανής: | Παροχή | Ελέγχος εξόδου με βίντεο: | Παροχή |
| Εγγύηση βασικών εξαρτημάτων: | 1 έτος | Χρώμα: | Σύμφωνα με τις απαιτήσεις του πελάτη |
| Μέγεθος πίνακα: | 1360x700 χιλιοστά | Αριθμός άξονα: | 5 |
| Ταξίδι στον άξονα Χ: | 1200 | Ταξίδι Υ-άξονα: | 700 |

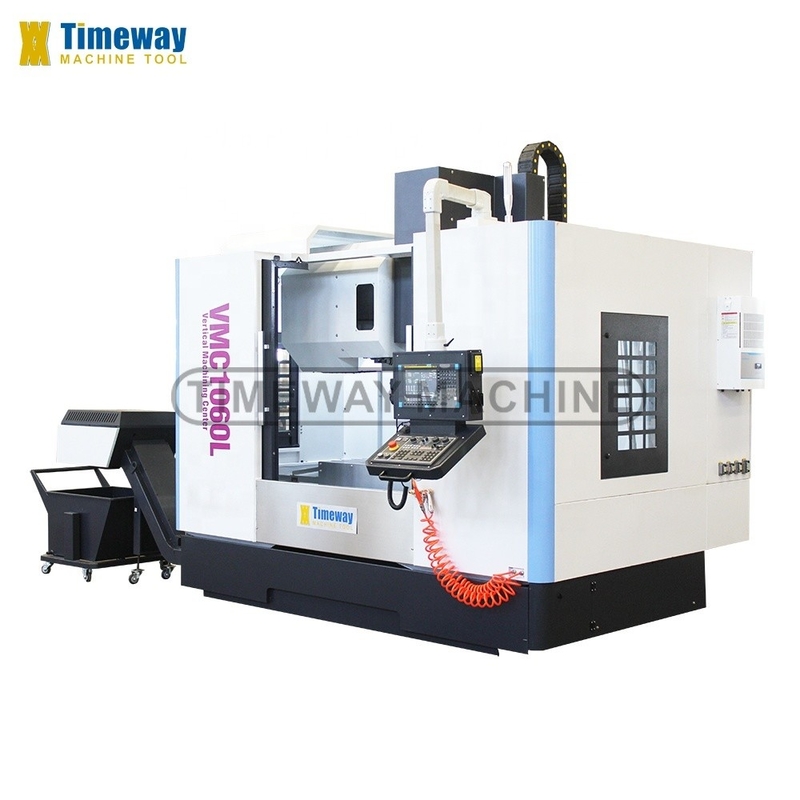

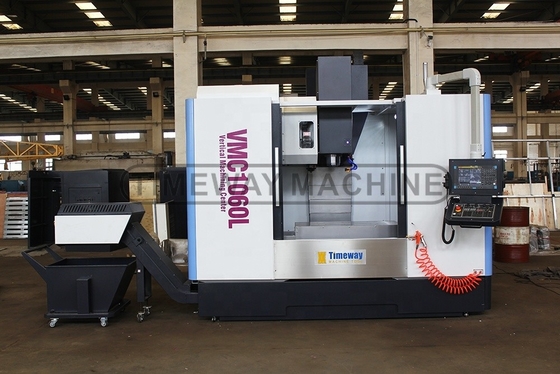

| Ονομασία προϊόντος: | Μηχανή αφαίρεσης CNC 5 άξων | Τύπος μηχανής: | Κάθετη Cnc μηχανή άλεσης |
| Τύπος προϊόντος: | Μηχανές αλεύρισης CNC | Κλειδιά: | Τεχνική μηχανή αφαίρεσης |
| Ονομασία: | Μηχανή αθροίσματος CNC για μέταλλο | Εφαρμόσιμες βιομηχανίες: | Καταστήματα κατασκευαστικών υλικών, Επισκευαστήρια μηχανημάτων, Εργοστάσιο τροφίμων και ποτών, Εστια |
| Τοποθεσία αίθουσας επίδειξης: | Καναδάς, Ιταλία, Γαλλία, Βραζιλία, Μεξικό, Ρωσία, Ρουμανία, Αυστραλία | Ταχύτητα ταχείας τροφοδοσίας ((m/min): | 24/24/15 |
| Βασικά συστατικά: | Σύστημα CNC | ||
Προδιαγραφές | Μονάδα | Δελτίο ΕΚΑΧ αριθ. |
Τύπος οδηγού με άξονα X/Y/Z | / | Χ/Υ: Γραμμική τροχιά καθοδήγησης, Ζ: Στρίβουσα τροχιά καθοδήγησης |
Δυναμικότητα | ||
Ταξίδι στον άξονα Χ | χμ | 1200 |
Ταξιδεύσεις στον άξονα Y | χμ | 700 |
Ταξιδεύσεις στον άξονα Z | χμ | 700 |
Πίνακας | ||
Μέγεθος πίνακα | χμ | 1360 × 700 |
Δυνατότητα φόρτωσης | χιλιόγραμμο | 1200 |
Τ-σχισμές (αριθ. / πλάτος / κλίση) | χμ | 5-18-152.5 |
Απόσταση από τη μύτη του σπινέλου μέχρι το κέντρο του τραπεζιού | χμ | 140-840 |
Στρίψιμο | ||
Απόσταση από το κέντρο του σπινέλου στην στήλη | χμ | 785 |
Σπονδυλικός σπινθήρας | / | BT2 υποκατάσταση |
Ταχύτητα σπινδέλου | r/min | 6000 |
Κύρια ισχύς κινητήρα | kw | 15/18.5 |
3 άξονες (X/Y/Z) | ||
Δύναμη κινητήρα σερβοκινητήρα άξονα X/Y/Z (MITSUBISHI) | kw | 3/3/3 |
Δυναμικός κινητήρας με άξονα X/Y/Z (FANUC) | Νμ | β22/β22/β30 |
Γρήγορη τροφοδοτική ταχύτητα στον άξονα X/Y/Z | m/min | 24/24/15 |
Γρήγορη τροφοδοτική ταχύτητα για την άξονα X/Y/Z κοπής | mm/min | 0-10000 |
Ακριβότητα | ||
Ακριβότητα θέσης στον άξονα X/Y/Z | χμ | ±0.008 |
Ακριβότητα επαναλαμβανόμενης θέσης στον άξονα X/Y/Z | χμ | ±0.006 |
Εργαλειοφυλάκιο (ATC) | ||
Στυλ ATC | / | Δίσκος |
Ικανότητα ATC | εργαλεία | 24 |
Χρόνος αλλαγής εργαλείου (εργαλείο σε εργαλείο) | δευτερεύον | 2.4 |
Μέγιστο βάρος εργαλείου | χιλιόγραμμο | 18 |
Μέγιστη διάμετρος εργαλείου | χμ | Φ112/Φ200 (άδειο) |
Μέγιστο μήκος εργαλείου | χμ | 300 |
Άλλα | ||
Ηλεκτρική τροφοδοσία | KVA | 30 |
Η πίεση του αέρα απαιτεί | kg/cm2 | 6 έως 8 |
Σύστημα εξισορρόπησης στον άξονα Z | / | Βαρύ χύτευμα |
Βάρος της μηχανής | χιλιόγραμμο | 10000 |
Συνολική διάσταση (LxWxH) | χμ | 3820 × 2600 × 3100 |
Σύστημα CNC | / | FANUC/MITSUBISHI |
√ Σύστημα CNC FANUC 0i MF √ X/Y: Γραμμικές ράγες καθοδήγησης, Z: Στρίβοντας ράγες καθοδήγησης √ Ταιβάν BT50 σπινθήρα, 6000 στροφές/δευτερόλεπτο √ Ταϊβανέζικος ATC τύπου δίσκου με 24 εργαλεία √ Πλήρης θύρα √ Εγχειρίδιο γεννήτριας παλμών (MPG) √ Διασύνδεση USB & LAN √ Φώτα εργασίας √ Πιλοτική λάμπα √ Σύστημα ψύξης √ Κεντρικό σύστημα αυτόματης λίπανσης √ Πυροσβεστική εκτόξευση αέρα √ αεροβόλο √ Τρίχωμα άξονας και γροθιάς √ Ανταλλάκτης θερμότητας για ηλεκτρικό ντουλάπι √ Εργαλεία και εργαλειοθήκη √ Κλίνη και μπουλόνια ισοπέδωσης √ Εγχειρίδιο λειτουργίας (Αγγλικά) | _ MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND _ 4ος άξονας _ Άμεση κίνηση σπινθήρα (10000, 12000, 15000 στροφές/δευτερόλεπτο) _ Κύκλωμα ακροφύλλου ψυκτικού _ Ψυκτικό μέσω σπινδέλου (CTS) _ Ψυκτικό πετρελαίου σπινδέλου Κλιματιστικό _ Μεταφορέας τσιπ τύπου αλυσίδας _ Πυροβόλο νερού _ Ασφαλιστική πόρτα _ Σύστημα μέτρησης εργαλείων _ Σύστημα μέτρησης εργασιακού τμήματος |
