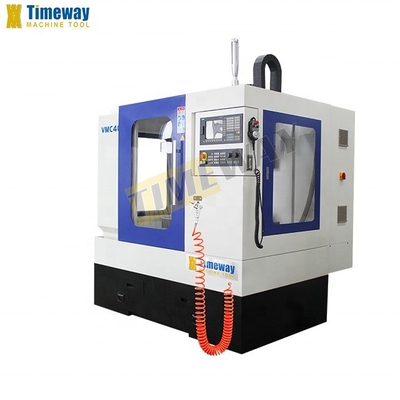

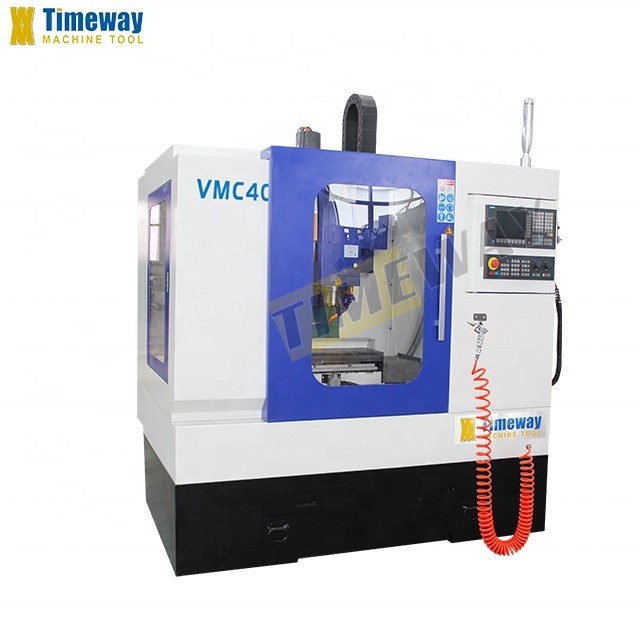

24 Εργαλειομηχανές Δυνατότητα VMC400 Κέντρο κάθετης μηχανικής με 2.2Kw υψηλής ακρίβειας
Λεπτομέρειες:
| Τόπος καταγωγής: | Χενάν, Κίνα |
| Μάρκα: | TIMAC |
| Πιστοποίηση: | ISO CE |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $20,000.00/sets 1-2 sets |
| Συσκευασία λεπτομέρειες: | Σε θήκη από πλακέτο. |
| Δυνατότητα προσφοράς: | 300 σύνολο/σύνολα ανά Μήνας |
|
Λεπτομερής ενημέρωση |
|||
| Υπόθεση: | Νέο | Στρίψιμο σπινθήρα: | ISO30 |
|---|---|---|---|
| Αριθμός σπινδάλων: | Μονό | Τύπος: | Βόρειος |
| Μέγεθος (L*W*H): | 1460x1940x2180 mm | Βάρος (T): | 1.15 Τ |
| Μέγεθος πίνακα (mm): | 760x210 | Σύστημα ελέγχου CNC: | FANUC |
| Αριθμός αξόνων: | 3 | Διάδρομος τραπεζιού (X) (mm): | 400 |
| Διάδρομος τραπεζιού (Y) (mm): | 230 | Διάδρομος τραπεζιού (Z) (mm): | 500 |
| Ακριβότητα θέσης (mm): | ±0.02 | Επαναληπτότητα (X/Y/Z) (mm): | ±0.01 |
| Περιοχή ταχύτητας σπινδέλου (rpm): | 0 - 8000 στροφές/ώρα | Δύναμη κινητήρα σπινδέλου ((kW): | 2.2 KW |
| Μέγιστο επιτραπέζιο φορτίο (κλ): | 200 κιλά | Min. Χρόνος αλλαγής εργαλείου (s): | 6 |
| Δυνατότητα του μαγαζιού εργαλείων: | 24 | Βασικά σημεία πώλησης: | Ανταγωνιστική τιμή |
| Εγγύηση: | 1 έτος | Τετάρτη: | Όπως απαιτεί |
| Τύπος εμπορίας: | Ζεστό προϊόν 2019 | Έκθεση δοκιμής μηχανής: | Παροχή |
| Ελέγχος εξόδου με βίντεο: | Παροχή | Εγγύηση βασικών εξαρτημάτων: | 1 έτος |
| Σύστημα ελέγχου: | GSK ή SIEMENS | Μέγεθος του τραπεζιού εργασίας: | 210x760 χιλιοστά |
| Δυνατότητα φόρτωσης: | 200 κιλά | Μετακίνηση: | 400/230/500 χιλιοστά |
| Ταχύτητα σπινθήρα: | 8000 σ.α.λ | Εφαρμογή: | Μέρη μικρού μεγέθους και παρτίδες |
| Βάρος: | 1150/1250 kg | Δύναμη: | 2.2kW |
| Εφαρμόσιμες βιομηχανίες: | Εργαστήρια επισκευής μηχανημάτων, εργοστάσια παραγωγής, άλλα | Τοποθεσία αίθουσας επίδειξης: | Ιταλία, Γερμανία, Φιλιππίνες, Περού, Ινδονησία, Ινδία, Ρωσία, Ταϊλάνδη, Χιλή, Νότια Αφρική |
| Βασικά συστατικά: | Άλλα | Λιμάνι: | Λιμάνι της Κίνας |
Περιγραφή προϊόντων
Περιγραφή των προϊόντων
1Η κύρια δομή του κρεβατιού και της στήλης υιοθετεί το χυτοσίδηρο υψηλής ακαμψίας, το οποίο μέσω της πολύ αποτελεσματικής θερμικής επεξεργασίας ψύξης, εξασφαλίζει τη σταθερότητα και την αντοχή της ακρίβειας.
2Ο σχεδιασμός της στήλης υιοθετεί τη δομή με ευρύ εύρος, η οποία έχει υψηλή ακαμψία και σταθερότητα.
3Το σύστημα αντιβαρύτητας στο πίσω μέρος της στήλης έχει διάξιο προσανατολισμό, καθιστά την κίνηση του σπινδέλου πιο σταθερή και περιορίζει αποτελεσματικά τις αρνητικές επιπτώσεις των δονήσεων.
4Οι 3 άξονες υιοθετούνται με βίδα μπάλας ακρίβειας επιπέδου P3, μέσω της προ-σφίξης διπλών νάτλων για να επιτευχθεί η σταθερότητα της τοποθέτησης και η επανάληψη της ακρίβειας της τοποθέτησης.
5Οι τρεις άξονες είναι εξοπλισμένοι με τον υψηλής ακρίβειας γραμμικό οδηγό κυλίνδρου, ο οποίος αυξάνει την ταχύτητα τροφοδοσίας και εξασφαλίζει την ακρίβεια επεξεργασίας.

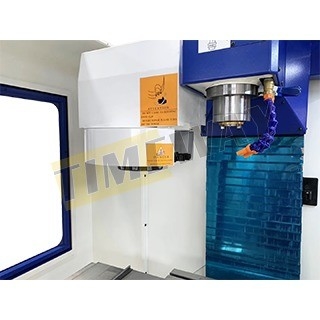

6Η μονάδα σφινδέλου υψηλής ταχύτητας ακριβείας και ο κινητήρας servo AC συνδέονται με τη συγχρονισμένη ζώνη, χαμηλό θόρυβο, μικρή δόνηση και χαμηλή θερμική αξία, μπορούν να φρεσκάρουν, να τρυπούν, να σφουγγαρίζουν, να τρυπούν και να πατάνε.
7. Μακρο κατακόρυφο ταξίδι ((Z άξονας ταξίδι 500mm). Μπορεί επίσης να εξοπλιστεί με την προαιρετική 4ο άξονα για τη διαίρεση.
8- Ενσωματωμένη κατασκευή μεταλλικών πλακών, πλήρως κλειστή προστασία ασφαλείας, καλή συνολική και υψηλή απόδοση σφράγισης.
2Ο σχεδιασμός της στήλης υιοθετεί τη δομή με ευρύ εύρος, η οποία έχει υψηλή ακαμψία και σταθερότητα.
3Το σύστημα αντιβαρύτητας στο πίσω μέρος της στήλης έχει διάξιο προσανατολισμό, καθιστά την κίνηση του σπινδέλου πιο σταθερή και περιορίζει αποτελεσματικά τις αρνητικές επιπτώσεις των δονήσεων.
4Οι 3 άξονες υιοθετούνται με βίδα μπάλας ακρίβειας επιπέδου P3, μέσω της προ-σφίξης διπλών νάτλων για να επιτευχθεί η σταθερότητα της τοποθέτησης και η επανάληψη της ακρίβειας της τοποθέτησης.
5Οι τρεις άξονες είναι εξοπλισμένοι με τον υψηλής ακρίβειας γραμμικό οδηγό κυλίνδρου, ο οποίος αυξάνει την ταχύτητα τροφοδοσίας και εξασφαλίζει την ακρίβεια επεξεργασίας.
6Η μονάδα σφινδέλου υψηλής ταχύτητας ακριβείας και ο κινητήρας servo AC συνδέονται με τη συγχρονισμένη ζώνη, χαμηλό θόρυβο, μικρή δόνηση και χαμηλή θερμική αξία, μπορούν να φρεσκάρουν, να τρυπούν, να σφουγγαρίζουν, να τρυπούν και να πατάνε.
7. Μακρο κατακόρυφο ταξίδι ((Z άξονας ταξίδι 500mm). Μπορεί επίσης να εξοπλιστεί με την προαιρετική 4ο άξονα για τη διαίρεση.
8- Ενσωματωμένη κατασκευή μεταλλικών πλακών, πλήρως κλειστή προστασία ασφαλείας, καλή συνολική και υψηλή απόδοση σφράγισης.
Προδιαγραφές | Μονάδα | VMC400 | ||
Μέγεθος του τραπεζιού εργασίας | χμ | 760x210 | ||
Τ-σχισμές | χμ | 14x3x63 | ||
Μέγιστη χωρητικότητα φόρτωσης | χιλιόγραμμο | 200 | ||
Ταξιδιωτικά | χμ | 400 | ||
Υ-ταξίδι | χμ | 230 | ||
Ταξιδιωτικό | χμ | 500 | ||
Απόσταση από τη μύτη του σπινέλου έως την επιφάνεια του τραπεζιού | χμ | 110-610 | ||
Απόσταση από τον άξονα του σπινδέλου προς τη στήλη | χμ | 320 | ||
Σπονδυλικός σπινθήρας | ISO30 | |||
Μέγιστη ταχύτητα σπινθήρα | στροφές | 8000 | ||
Πίεση | MPa | 0.6 | ||
Στρίψιμο | Δύναμη στρογγυλοκινητήρα σεροκινητήρα | kw | 2.2 | |
Στροφή ροπής του κινητήρα σπινθήρα | Ε.μ. | 27 | ||
Άξονας X/Y/Z | Στροφή κίνησης του κινητήρα | Ε.μ. | 4 | |
Ταχύτητα τροφοδοσίας | mm/min | 5000 | ||
Γρήγορη ταχύτητα τροφοδοσίας | mm/min | 12000 | ||
αντλία ψυκτικού | Δύναμη κινητήρα ψυκτικού | w | 120 | |
Ονομαστική ροή | Ε/min | 25 | ||

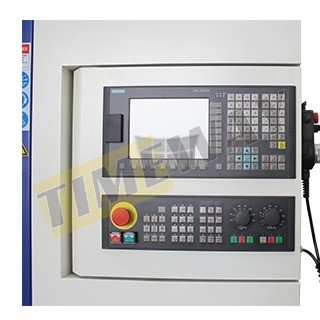

Ελεγκτής | - | SINUMERIK 808D | ||
Επίπεδη οθόνη | - | 7.2" επίπεδη οθόνη LCD | ||
Άξονας ελέγχου | Ελεγκτής τροφοδοσίας πολλαπλών αξόνων | - | Τρεις άξονες ((X/Y/Z) | |
Ελάχιστη αύξηση εντολής | χμ | 0.001 | ||
Ελάχιστη αύξηση εισόδου | χμ | 0.001 | ||
Ακριβότητα θέσης | χμ | ±0.02 | ||
Επαναλαμβανόμενη ακρίβεια | χμ | ±0.01 | ||
Β.Δ.Α./Γ.Δ.Α. | χιλιόγραμμο | 1150/1250 | ||
Μέγεθος συσκευασίας | μm | 146x194x218 | ||

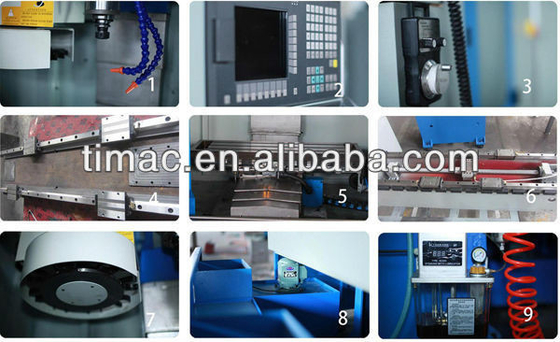

Χύτευση άμμου από ρητίνη Οι σιδηροτροχιές X、Y、Z υιοθετούν εισαγόμενο γραμμικό μονοπάτι Οι ράγες X、Y、Z υιοθετούν τηλεσκοπικό κάλυμμα από ανοξείδωτο χάλυβα Τυποποιημένο με σφινδύλο με τροχιά, προαιρετικό για σφινδύλο με άμεση κίνηση Πνευματικός κύλινδρος παραγωγής Ταϊβάν Το TAC της Ταϊβάν, ο τύπος καρουζέλου και ο τύπος δίσκου είναι διαθέσιμα σε προαιρετική βάση. Εισαγόμενα ρουλεμάν για μολύβδινες βίδες Σύνδεση εισαγωγής Το σύστημα εξισορρόπησης κεφαλαίου έχει βαρύ χύτεμα ή σύστημα εξισορρόπησης αζώτου ως επιλογή Πλήρης περίφραξη Ακατάπαυστα χτύπημα Κεντρική ατμοσφαιρική εκτόξευση σπινδύλης Φως εργασίας Φωτός πιλότου Διασύνδεση USB και LAN Εγχειριτική γεννήτρια παλμών (MPG) Κεντρικό σύστημα αυτόματης λίπανσης Σύστημα ψύξης Μετατροπέας θερμότητας για ηλεκτρικό ντουλάπι Στρογγυλοποιητικά μπλοκ και μπουλόνια Τεχνουργήματα και εργαλεία Ελεγκτής CNC | Η καλωδίωση του 4ου άξονα Στρογγυλό τραπέζι NC Άμεση κίνηση σπινθήρα Στρογγυλός ακροφύλακας ψυκτικού Ψυκτικό μέσα από σπινδύλα (CTS) Ψυκτικό πετρελαίου σφινδέλου Κλιματιστικό (A/C) για ηλεκτρικό ντουλάπι Αυτόματο σύστημα μέτρησης μήκους εργαλείου Αυτοκίνητο σύστημα μέτρησης του εργασιακού υλικού Μεταφορέας συσσωματωμάτων τύπου βίδα Μεταφορέας θραύσης με αλυσίδα Σύστημα αποχέτευσης νερού υψηλής πίεσης Ασφαλιστική πόρτα Εξαγωγέας πετρελαίου |
