80 mm Διαμέτρου Μεγάλου τύπου Υδραυλικός Ροταριακός Τυποποιητής Τυποποίησης με 450 mm Διάδρομο Σπινδέλου
Λεπτομέρειες:
| Τόπος καταγωγής: | Χενάν, Κίνα |
| Μάρκα: | TIMAC |
| Πιστοποίηση: | CE ISO |
| Αριθμό μοντέλου: | RD310, RD313, RD410, RD413, RD516, RD620, RD825 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $25,000.00/sets 1-2 sets |
| Συσκευασία λεπτομέρειες: | Ξύλινη θήκη και Ξύλινη παλέτα |
| Δυνατότητα προσφοράς: | 1000 σετ/σετ ετησίως |
|
Λεπτομερής ενημέρωση |
|||
| Υπόθεση: | Νέο | Τύπος: | μηχανή διατρήσεων στυλοβατών |
|---|---|---|---|
| Μέγιστη διάτρυση Dia. (χιλ.): | 35 | Περιοχή ταχύτητας σπινδέλου (rpm): | 300 - 1000 στροφές/ώρα |
| CNC ή όχι: | Κανονικό | Ταχύτητα διάτρυσης: | 0.04-3.2mm/r ((16 βήματα) |
| Τετάρτη: | 380V/50Hz | Μέγεθος (L*W*H): | 1805x800x232 χιλιοστά |
| Δύναμη (kW): | 3 kw | Βάρος (kg): | 1600 κλ |
| Εγγύηση: | 1 έτος | Βασικά σημεία πώλησης: | Εύκολη λειτουργία |
| Τοποθεσία αίθουσας επίδειξης: | Αίγυπτος, Ιταλία, Γαλλία, Περού, Ινδονησία, Ινδία, Μεξικό, Ταϊλάνδη, Νότια Αφρική | Εφαρμόσιμες βιομηχανίες: | Εγκαταστάσεις κατασκευής, καταστήματα επισκευής μηχανημάτων, άλλο |
| Τύπος εμπορίας: | Νέο προϊόν 2020 | Έκθεση δοκιμής μηχανής: | Παροχή |
| Ελέγχος εξόδου με βίντεο: | Παροχή | Εγγύηση βασικών εξαρτημάτων: | 1 έτος |
| Βασικά συστατικά: | Συσκευές και συσκευές για την κατασκευή ηλεκτρικών συσσωρευτών | Υπηρεσία μετά την πώληση: | Μηχανικοί διαθέσιμοι για την εξυπηρέτηση μηχανημάτων στο εξωτερικό |
| Χρώμα: | Προσαρμόσιμη | Μέγιστη διάμετρος γεώτρησης: | 80 χιλιοστά |
| Απόσταση του κέντρου του σπινδέλου προς τη στήλη: | 500-2500 χιλιοστά | Σειρά ταχύτητας αξόνων: | 16-1250rpm ((16 βήματα) |
| Ταξίδι αξόνων: | 450 χιλιοστά | Τύπος σύσφιξης: | Υδραυλικά |
| μέγεθος εργασίας: | 800x1000mm | Δύναμη: | 7.5kw |
| Λιμάνι: | Λιμάνι της Κίνας | ||
Περιγραφή προϊόντων

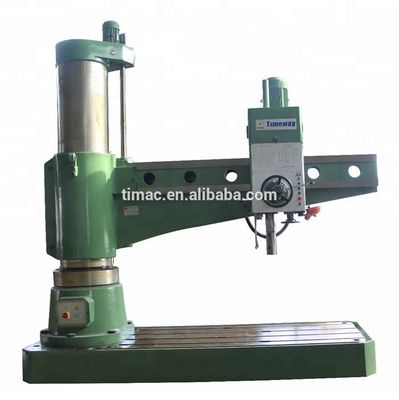

Μεγάλο τύπου υδραυλική μηχανή τρυπανισμού με περιστροφικό βραχίονα
RD310 RD313 RD410 RD413 RD516 RD620 RD825
Χαρακτηριστικά:
- Η βάση, η στήλη, ο ράβδος και η κεφαλή του κιβωτίου είναι κατασκευασμένα από υψηλής ποιότητας χύτευμα.
- Τα κύρια χαρακτηριστικά του σχεδιασμού περιλαμβάνουν μια μεγάλη στήλη και ένα άξονα υψηλής αντοχής στη στρέβλωση.
- Ρυθμίσεις ύψους βύθισης μέσω μιας ισχυρής μηχανοκίνητης κίνησης και κάθετου σπινθήρα.
- Τα κιβώτια ανύψωσης λειτουργούν σε λάδι για μέγιστη αξιοπιστία και ελάχιστη φθορά.
- Προχωρημένο σχεδιασμό περιστροφής στήλης με βελτιστοποιημένα χαρακτηριστικά συμπίεσης με μέγιστη ακαμψία και ελάχιστη μετατόπιση συμπίεσης.
- Ο άξονας περιστροφής και ο άξονας μεταφοράς διαθέτουν εξαιρετικά ομαλή λειτουργία για να διευκολύνουν την καθημερινή εργασία παραγωγής του χειριστή.
- Τα γρανάζια διαθέτουν σκληρής και ακριβούς χρώματος χάλυβα για ομαλή και χαμηλό θόρυβο λειτουργία.
- Όλα τα εξαρτήματα τροχιάς λιπαίνονται αξιόπιστα μέσω αντλίας ελαίου.
- Το κύριο σπινδύλιο λειτουργεί με ρουλεμάν με ακρίβεια και διαθέτει αυτόματο φρένο σπινδύλου.
Τεχνική παράμετρος:
Μεσαίου και μικρού τύπου γεωτρήσεις
| Προδιαγραφές | Μονάδα | RD310 | RD313 | RD410 | RD413 |
| Μέγιστη διάμετρος γεώτρησης | χμ | 35 | 35 | 40 | 40 |
| Απόσταση από το κέντρο του σπινδέλου έως την επιφάνεια της στήλης | χμ | 300-1000 | 300-1300 | 300-1000 | 300-1300 |
| Απόσταση από τη μύτη του σπινέλου έως την επιφάνεια της επιφάνειας εργασίας | χμ | 250-1020 | 320-1020 | 215 έως 965 | 215 έως 965 |
| Οριζόντια διαδρομή σπινδύλου | χμ | 700 | 1000 | 700 | 1000 |
| Ραδιακή γωνία περιστροφής | χλμ | ± 180° | ± 180° | ± 180° | ± 180° |
| Σπονδυλικός σπινθήρας | - | Όχι Μορς.4 | Όχι Μορς.4 | Όχι Μορς.4 | Όχι Μορς.4 |
| Πεδίο ταχυτήτων και βαθμίδες σπινδέλου | στροφές | 50-2350 ((12 βήματα) | 50-2350 ((12 βήματα) | 50-1035 ((9 βήματα) | 50-1035 ((9 βήματα) |
| Ταχύτητα τροφοδοσίας και βαθμίδες | mm/r | 0.13-0.54 ((4 βήματα) | 0.13-0.54 ((4 βήματα) | 0.13-0.54 ((4 βήματα) | 0.13-0.54 ((4 βήματα) |
| Μετακίνηση σπινδέλου | χμ | 250 | 250 | 250 | 250 |
| Κύρια ισχύς κινητήρα | kw | 3 | 3 | 3 | 3 |
| Καθαρό βάρος | χιλιόγραμμο | 1600 | 1780 | 1600 | 1780 |
| Περιοχή δαπέδου | χμ | 1050x650 | 1350x650 | 1050x650 | 1350x650 |
| Μέγεθος του τραπεζιού εργασίας | χμ | 450x450 | 450x450 | 450x450 | 450x450 |
| Συνολική διάσταση | χμ | 1805x800x2320 | 2105x800x2320 | 1805x800x2320 | 2105x800x2320 |
Μεγάλος τύπος τρυπαντήρα
| Προδιαγραφές | Μονάδα | RD516 | RD620 | RD825 |
| Μέγιστη διάμετρος γεώτρησης | χμ | 50 | 63 | 80 |
| Απόσταση από το κέντρο του σπινδέλου έως την επιφάνεια της στήλης | χμ | 350-1600 | 450-2000 | 500-2500 |
| Απόσταση από τη μύτη του σπινέλου έως την επιφάνεια της επιφάνειας εργασίας | χμ | 320-1220 | 400-1600 | 550-2000 |
| Οριζόντια διαδρομή σπινδύλου | χμ | 1250 | 1600 | 2000 |
| Ραδιακή γωνία περιστροφής | χλμ | ± 180° | ± 180° | ± 180° |
| Σπονδυλικός σπινθήρας | - | Όχι Μορς.5 | Όχι Μορς.5 | Όχι Μορς.6 |
| Πεδίο ταχυτήτων και βαθμίδες σπινδέλου | στροφές | 25-2000 ((16 βήματα) | 20-1600 ((16 βήματα) | 16-1250 ((16 βήματα) |
| Ταχύτητα τροφοδοσίας και βαθμίδες | mm/r | 0.04-3.2 ((16 βήματα) | 0.04-3.2 ((16 βήματα) | 0.04-3.2 ((16 βήματα) |
| Μετακίνηση σπινδέλου | χμ | 315 | 400 | 450 |
| Κύρια ισχύς κινητήρα | kw | 4 | 5.5 | 7.5 |
| Καθαρό βάρος | χιλιόγραμμο | 3500 | 7000 | 11000 |
| Περιοχή δαπέδου | χμ | 1590x840 | 2000x1080 | 2450x1160 |
| Μέγεθος του τραπεζιού εργασίας | χμ | 500x630 | 625x800 | 800x1000 |
| Συνολική διάσταση | χμ | 2500x1070x2840 | 3080x1250x3400 | 3730x1400x4025 |
ΤύποςΔιαμόρφωση:
• HΥδραυλική προ-ταχύτητα επιλογής και τροφοδοσίαμηχανισμοί αλλαγής
• Υδραυλική συμπίεση για την κεφαλή του σπινδέλου, ακτινοβολίαβραχίονα και στήλη
• Στερεωμένα και γειωμένα οδήγητα και γρανάζια
•Εργασιακό τραπέζι σε σχήμα κουτιού
•Hαλόγιο εργασίαΦως
•ΓολμυρμήγκιαΣύστημα
• Εργαλεία και εργαλεία
• Οεγχειρίδιο perator στα αγγλικά
•380V-50Hz-3Ph ή ως πελάτηςΕπικεφαλήςΤο αίτημα του.

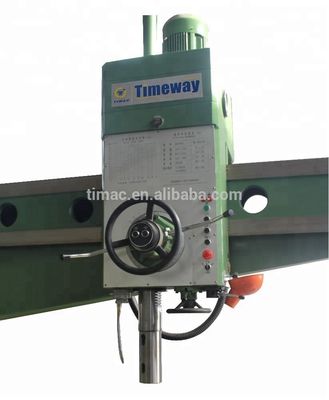

Τμήματα σφινδάλου και τροφοδοσίας
Συνολικός διακόπτης στήλης υψηλής ακαμψίας και διακόπτης ψύξης

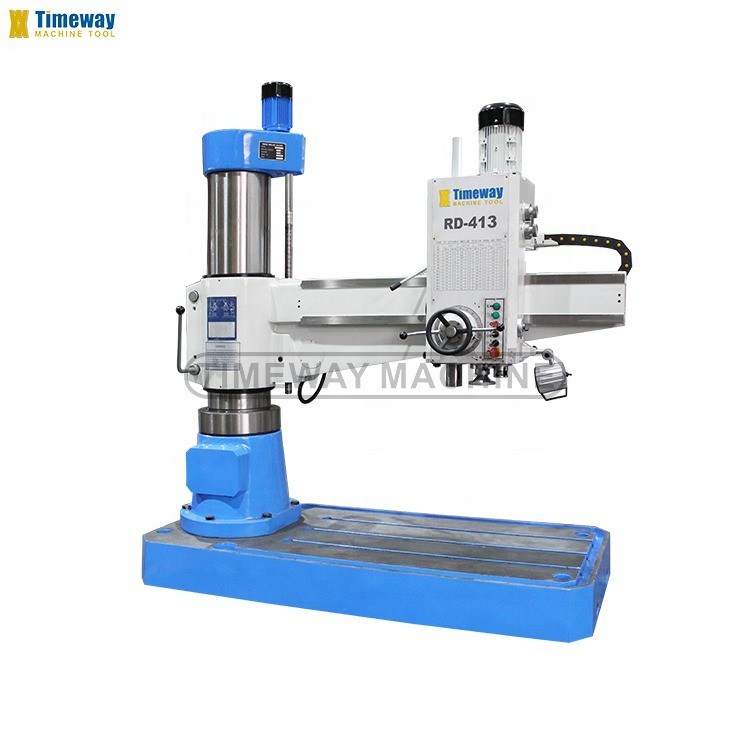

Ραδιακό τρυπάνι (RD310) Ετοιμασμένη συσκευασία με σταθερό σίδηρο γωνίας ((RD516)
