| Τόπος καταγωγής: | Χενάν, Κίνα |
| Μάρκα: | TIMEWAY |
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $33,680.00/sets 1-2 sets |
| Συσκευασία λεπτομέρειες: | Δαστική θήκη |
| Δυνατότητα προσφοράς: | 800 σετ/σετ ετησίως |
|
Λεπτομερής ενημέρωση |
|||
| Υπόθεση: | Νέο | Στρίψιμο σπινθήρα: | BT2ορισμός |
|---|---|---|---|
| Αριθμός σπινδάλων: | Μονό | Τύπος: | Βόρειος |
| Μέγεθος (L*W*H): | 2400x1900x2400 χιλιοστά | Βάρος (T): | 3.5 Τ |
| Μέγεθος πίνακα (mm): | 420x800 | Σύστημα ελέγχου CNC: | ΣΙΜΕΝΣ |
| Αριθμός αξόνων: | 3 | Διάδρομος τραπεζιού (X) (mm): | 600 |
| Διάδρομος τραπεζιού (Y) (mm): | 450 | Διάδρομος τραπεζιού (Z) (mm): | 500 |
| Ακριβότητα θέσης (mm): | ±0.01 | Επαναληπτότητα (X/Y/Z) (mm): | ±0.008 |
| Περιοχή ταχύτητας σπινδέλου (rpm): | 1 - 8000 στροφές/ώρα | Δύναμη κινητήρα σπινδέλου ((kW): | 5,5/7,5 |
| Μέγιστο επιτραπέζιο φορτίο (κλ): | 400 κιλά | Ταχύτητα τροφών (mm/min): | 1 - 10000 mm/min |
| Min. Χρόνος αλλαγής εργαλείου (s): | 2 | Δυνατότητα του μαγαζιού εργαλείων: | 16 |
| Βασικά σημεία πώλησης: | Αυτοματοποιημένο | Εγγύηση: | 1 έτος |
| Τετάρτη: | 220-460V, 50/60Hz | Τύπος εμπορίας: | Ζεστό προϊόν 2021 |
| Έκθεση δοκιμής μηχανής: | Παροχή | Ελέγχος εξόδου με βίντεο: | Παροχή |
| Εγγύηση βασικών εξαρτημάτων: | 1 έτος | Τ-αυλακώσεις: | 5-18-80 mm |
| Απόσταση από τη μύτη του σπινέλου έως το τραπέζι: | 100600mm | Προαιρετικό σύστημα CNC: | FANUC/MITSUBISHI/Fagor |
| Στυλ ATC: | Κρουζέλ (16 εργαλεία) | Βάρος εργαλείων: | 8 κιλά |
| Διάμετρο εργαλείου: | 78/120 mm | Μέγιστο μήκος εργαλείου: | 300 χιλιοστά |
| Ηλεκτρική τροφοδοσία: | 18 kva | Απαιτείται αέρας: | 6-8kg/cm2 |
| Χρώμα: | Απαιτήσεις των πελατών | Εφαρμόσιμες βιομηχανίες: | Εργαστήρια μηχανημάτων, εργοστάσια παραγωγής, οικιακή χρήση, τυπογραφεία, ενέργεια και εξορυκτικοί κ |
| Τοποθεσία αίθουσας επίδειξης: | Καναδά, Ηνωμένο Βασίλειο, Ηνωμένες Πολιτείες, Ιταλία, Γαλλία, Γερμανία, Βραζιλία, Περού, Μεξικό, Ρωσ | Ταχύτητα ταχείας τροφοδοσίας ((m/min): | Ασφάλεια, 15/1 |
| Βασικά συστατικά: | Σύστημα Siemens CNC | ||

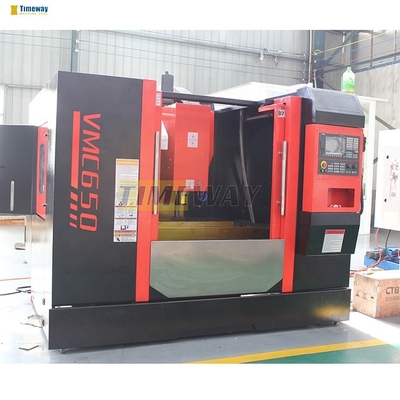

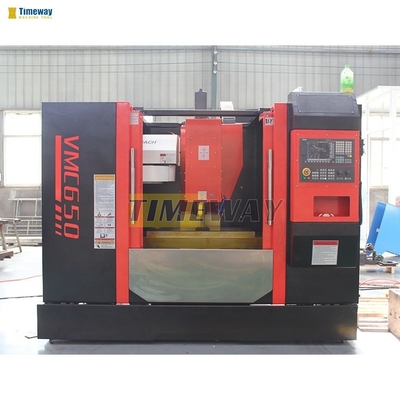

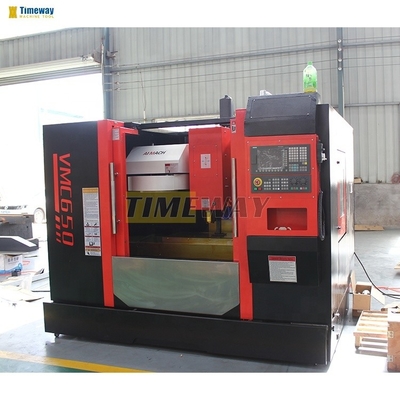

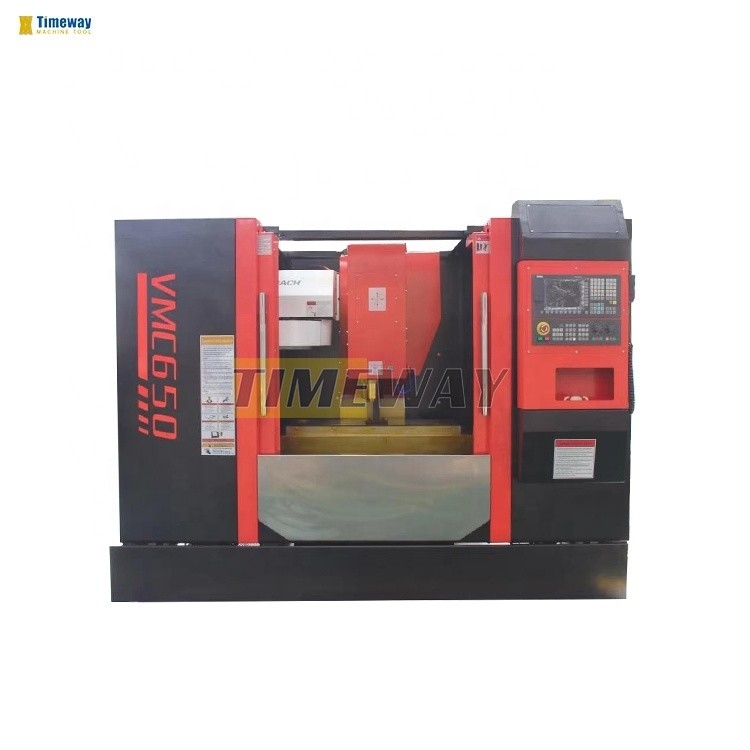

Προδιαγραφές | Μονάδα | VMC650 |
Τύπος οδηγού με άξονα X/Y/Z | / | Τροχιά καθοδήγησης |
Δυναμικότητα | ||
Ταξίδι στον άξονα Χ | χμ | 700 |
Ταξιδεύσεις στον άξονα Y | χμ | 450 |
Ταξιδεύσεις στον άξονα Z | χμ | 450 |
Πίνακας | ||
Μέγεθος πίνακα | χμ | 1000×420 |
Δυνατότητα φόρτωσης | χιλιόγραμμο | 400 |
Τ-σχισμές (αριθ. / πλάτος / κλίση) | χμ | 5-18-80 |
Απόσταση από τη μύτη του σπινέλου μέχρι το κέντρο του τραπεζιού | χμ | 130-630 |
Στρίψιμο | ||
Απόσταση από το κέντρο του σπινέλου στην στήλη | χμ | 495 |
Σπονδυλικός σπινθήρας | / | BT2 υποκατάσταση |
Ταχύτητα σπινδέλου | r/min | 8000 |
Κύρια ισχύς κινητήρα | kw | 7.5/11 |
3 άξονες (X/Y/Z) | ||
Δύναμη κινητήρα σερβοκινητήρα άξονα X/Y/Z (MITSUBISHI) | kw | 2/2/3 |
Δυναμικός κινητήρας με άξονα X/Y/Z (FANUC) | Νμ | β12/β12/β22 |
Γρήγορη τροφοδοτική ταχύτητα στον άξονα X/Y/Z | m/min | Ασφάλεια, 15/1 |
Γρήγορη τροφοδοτική ταχύτητα για την άξονα X/Y/Z κοπής | mm/min | 0-10000 |
Ακριβότητα | ||
Ακριβότητα θέσης στον άξονα X/Y/Z | χμ | ±0.01 |
Ακριβότητα επαναλαμβανόμενης θέσης στον άξονα X/Y/Z | χμ | ±0.008 |
Εργαλειοφυλάκιο (ATC) | ||
Στυλ ATC | / | Δίσκος |
Ικανότητα ATC | εργαλεία | 24 |
Χρόνος αλλαγής εργαλείου (εργαλείο σε εργαλείο) | δευτερεύον | 1.4 |
Μέγιστο βάρος εργαλείου | χιλιόγραμμο | 8 |
Μέγιστη διάμετρος εργαλείου | χμ | Φ78/Φ120 (άδειο) |
Μέγιστο μήκος εργαλείου | χμ | 300 |
Άλλα | ||
Ηλεκτρική τροφοδοσία | KVA | 18 |
Η πίεση του αέρα απαιτεί | kg/cm2 | 6 έως 8 |
Σύστημα εξισορρόπησης στον άξονα Z | / | Βαρύ χύτευμα |
Βάρος της μηχανής | χιλιόγραμμο | 3500 |
Συνολική διάσταση (LxWxH) | χμ | 2400 × 1900 × 2400 |
Σύστημα CNC | / | FANUC/MITSUBISHI |

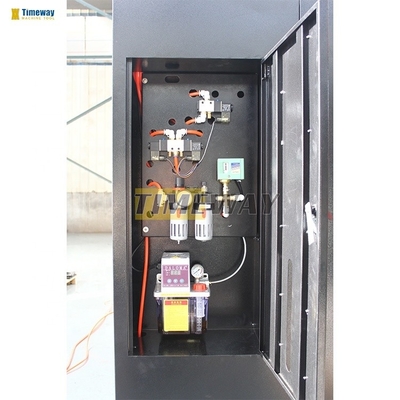

√ Σύστημα CNC SIEMENS 808D √ X/Y/Z: Σκάλα καθοδήγησης √ Ταιβάν BT40 σπινθήρα, 8000 στροφές/min √ Ταϊβανέζικος ATC τύπου δίσκου με 24 εργαλεία √ Πλήρης θύρα √ Εγχειρίδιο γεννήτριας παλμών (MPG) √ Διασύνδεση USB & LAN √ Φώτα εργασίας √ Πιλοτική λάμπα √ Σύστημα ψύξης √ Κεντρικό σύστημα αυτόματης λίπανσης √ Πυροσβεστική εκτόξευση αέρα √ αεροβόλο √ Τρίχωμα άξονας και γροθιάς √ Ανταλλάκτης θερμότητας για ηλεκτρικό ντουλάπι √ Εργαλεία και εργαλειοθήκη √ Κλίνη και μπουλόνια ισοπέδωσης √ Εγχειρίδιο λειτουργίας (Αγγλικά) | - MITSUBISHI/FANUC/FAGOR/GSK/HNC/KND - 4ος άξονας - άμεση τροχιά σπινδέλου (10000, 12000, 15000 στροφές ανά λεπτό) - Κύκλωμα πύλης ψύξης - Ψυκτικό μέσα από σπινδύλα (CTS) - Ψυγείο πετρελαίου σπινθήρα - Κλιματιστικό. - Μεταφορέας θραύσης με αλυσίδα - Πυροβόλο νερού. - Ασφαλιστική πόρτα. - Σύστημα μέτρησης εργαλείων - Σύστημα μέτρησης του εργασιακού υλικού |
