Οικονομική μηχανή τριβής κυλινδρικού άξονα με παρακολούθηση σημείων CNC για υψηλής ακρίβειας αποτελέσματα
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | TIMAC |
| Πιστοποίηση: | CE ISO |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $50,000.00/sets 1-2 sets |
| Συσκευασία λεπτομέρειες: | Κουτί από ξύλο ή ξύλινη παλέτα |
| Δυνατότητα προσφοράς: | 200 σύνολο/σύνολα ανά Έτος |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος: | Μηχανή αψίλωσης κυλινδρικού άξονα CNC | CNC ή όχι: | ΚΑΤ |
|---|---|---|---|
| Υπόθεση: | Νέο | Τετάρτη: | 380V 50Hz |
| Μέγεθος (L*W*H): | Ως πραγματική κατάσταση | Υπηρεσία μετά την πώληση: | Μηχανικοί διαθέσιμοι για την εξυπηρέτηση μηχανημάτων στο εξωτερικό |
| Χρώμα: | Σύμφωνα με τις ανάγκες του πελάτη | Υψόμετρο κέντρου: | 180 χιλιοστά |
| Μέγιστο βάρος κομματιών προς κατεργασία: | 150 κιλά | Περιφερειακή ταχύτητα τροχού: | 80m/s |
| Στρογγυλότητα: | 1,5 χιλ | Ακατέργαστη επιφάνεια: | Ra0,32um |
| Μέγιστη διάμετρος τροχού: | 600 χιλιοστά | Διάμετρος και μήκος στύσης: | Προσαρμογές |
| Σύστημα CNC: | Σύστημα CNC SYNTEC της Ταϊβάν ή άλλα | Μέγιστο μήκος άλεσης: | 1000 χιλιοστά |
| Βάρος: | Ως πραγματική κατάσταση | Μέγιστη αλέθοντας διάμετρος: | 320 χιλιοστά |
| Δύναμη: | 21.475kw | Λιμάνι: | Λιμάνι της Κίνας |
Περιγραφή προϊόντων

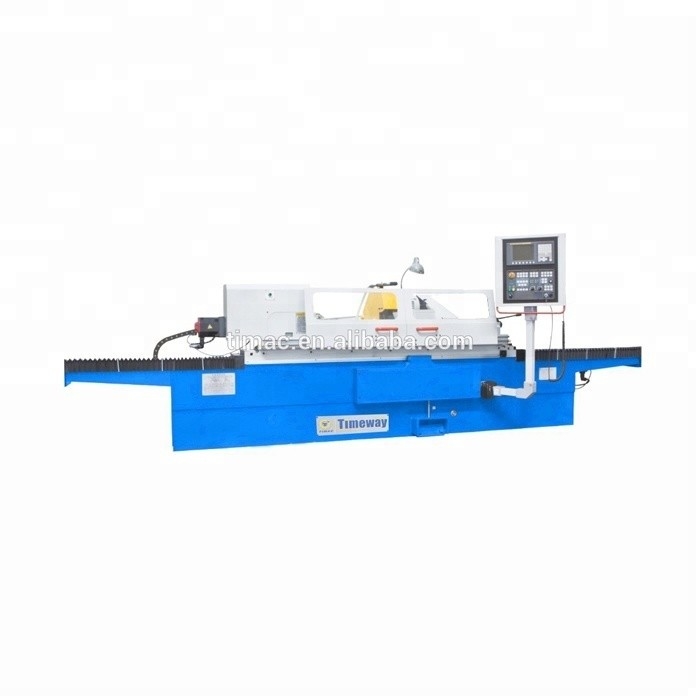

Μηχανή τριβής οικονομικού τύπου CNC με ανιχνευτικό άξονα (κρανκάξο)

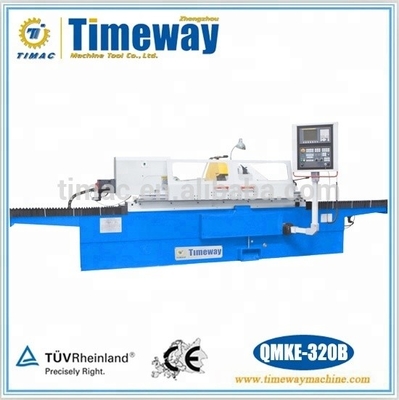

QMKE-200H QMKE-320B
Βασικές λειτουργίες και χαρακτηριστικά
1Το γουρουνάκι είναι μια περιστρεφόμενη κίνηση και η τροχιά εισάγει εκκεντρική σύνδεση από το σύστημα ελέγχου του στρογγυλούξονα για να επιτευχθεί η γουρουνάρισση του περιοδικού.η οποία είναι σήμερα η πιο προηγμένη τεχνολογία αλέσεως Crankshaft υψηλής ακρίβειας στον κόσμο., μπορείτε να φορέσετε ένα κορμί που κόβει το κύριο περιοδικό του κυλινδρικού άξονα και το λαιμό της ράβδου σύνδεσης, βελτιώνοντας σημαντικά την απόδοση της άλεσης και τις γεωμετρικές ανοχές.
2. Χρησιμοποιώντας το σύστημα SYNTEC CNC ((άλλα συστήματα μπορούν επίσης να ρυθμιστούν ανάλογα με τον πελάτη, όπως το σύστημα FANUC ή το σύστημα CNC της SIEMENS).
3Το πλαίσιο τροχών χρησιμοποιεί υβριδική συναρμολόγηση σπινδύλων υψηλής ταχύτητας.
4Χρησιμοποιώντας ιδιόκτητο λογισμικό στρογγυλοβάθους CNC.
5- Διαμορφώστε ξεχωριστό ηλεκτρικό κουτί, δεξαμενή και δεξαμενή διήθησης.
Κύρια αξεσουάρ
- Συσκευή περιφερειακής επένδυσης τροχών
- Κέντρο τροχού
- Στροφή ισορροπίας
- Ανοιχτού τύπου σταθερή ανάπαυση
- Εξαγωγέας τροχών
- Μαγνητικός διαχωριστής
Επιπλέον αξεσουάρ
- Σταθμός εξισορρόπησης τροχών
- Μηχανή μέτρησης διαμέτρου
Τεχνικές παραμέτρους
| Προδιαγραφές | Μονάδες | QMKE-200H*500/750 | Δελτίο ΕΚΑΧ αριθ. |
| Μέγιστη διάμετρος κλίσης του εργαστηρίου | χμ | Φ200 | Φ320 |
| Μέγιστο μήκος εγκατάστασης του εργασιακού αντικειμένου | χμ | 550/800 | 1050/1550 |
| Μέγιστη διάμετρος τροχού | χμ | Φ500 | Φ600 |
| Μέγιστη περιφερειακή ταχύτητα τροχού | m/s | 80 | 80 |
| Μέγιστο βάρος του εργαστηρίου | χιλιόγραμμο | 70 | 150 |
| Στρογγυλότητα | Εμ... | 1.5 | 1.5 |
| Διαγράμματα ομοιόμορφα στη διαμήκη διατομή | Εμ... | 5 | 5 |
| Ακατέργαστη επιφάνεια | Εμ... | Ρα0.32 | Ρα0.32 |

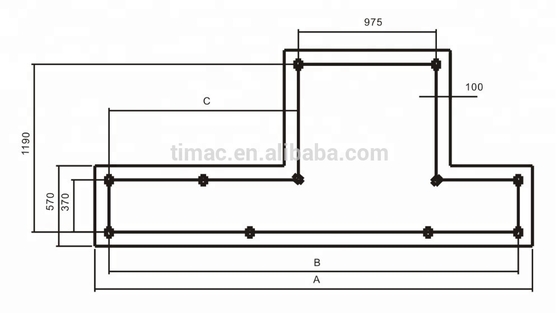

Σχεδίαση θεμελιώδους στοιχείου
Το βάθος του θεμέλιου εξαρτάται από τις ιδιότητες του εδάφους, αλλά πρέπει να είναι μικρότερο από 400 mm.
