Μικρό CNC εξωτερικό κυλινδρικό γλεύκωμα για μικρής κλίμακας κατασκευή Βάρος KG 2000
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | TIMAC |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $10,000.00/sets 1-2 sets |
| Συσκευασία λεπτομέρειες: | Κουτί από ξύλο ή ξύλινη παλέτα |
| Δυνατότητα προσφοράς: | 500 σετ/σετ ετησίως |
|
Λεπτομερής ενημέρωση |
|||
| Διάμετρος άλεσης (εξωτερική διάμετρος): | 80 | Διάστημα άλεσης ((mm): | 300 |
|---|---|---|---|
| Μέγιστο μήκος του εργασιακού υλικού (mm): | 300 | Μέγιστο βάρος του κομματιού προς κατεργασία (κλ): | 10 |
| Κεντρικό ύψος (χιλ.): | 115 | Μέγεθος ροδών (χιλ.): | 25x25x75 |
| Ταχύτητα τροχών (rpm): | 35 | Στρογγυλότητα ((mm): | 1.5 |
| Τραχύτητα επιφάνειας (μm): | 0.32 | Τετάρτη: | 380V 50Hz |
| Μέγεθος (L*W*H): | Ως πραγματική κατάσταση | Βάρος (kg): | 2000 |
| Δύναμη (kW): | 3.4 | Βασικά σημεία πώλησης: | Υψηλής ακρίβειας |
| Εγγύηση: | Ένα χρόνο, ένα χρόνο | Τοποθεσία αίθουσας επίδειξης: | Γαλλία, Ρουμανία, Αυστραλία, Νότια Κορέα, Ρωσία, Τουρκία, Βραζιλία, Αλγερία, Χιλή |
| Εφαρμόσιμες βιομηχανίες: | Κατασκευαστική μονάδα, εργοστάσιο τροφίμων και ποτών | Τύπος εμπορίας: | Συνηθισμένο προϊόν |
| Έκθεση δοκιμής μηχανής: | Παροχή | Ελέγχος εξόδου με βίντεο: | Παροχή |
| Εγγύηση βασικών εξαρτημάτων: | 1 έτος | Βασικά συστατικά: | Μηχανές, άλλα |
| Υπόθεση: | Νέο | CNC ή όχι: | ΚΑΤ |
| Υψόμετρο κέντρου: | 115 χιλιοστά | Μέγιστο βάρος κομματιών προς κατεργασία: | 10 κιλά |
| Στρογγυλότητα: | 1,5 χιλ | Ακατέργαστη επιφάνεια (O.D.): | Ra0,32um |
| Σύστημα CNC: | Πεκίνο KND 1000Ti | Μέγεθος τροχού: | 250*25*75mm |
| Μέγιστο μήκος άλεσης: | 300 χιλιοστά | Μέγιστη αλέθοντας διάμετρος: | 80 χιλιοστά |
| Λιμάνι: | Λιμάνι της Κίνας | ||
Περιγραφή προϊόντων

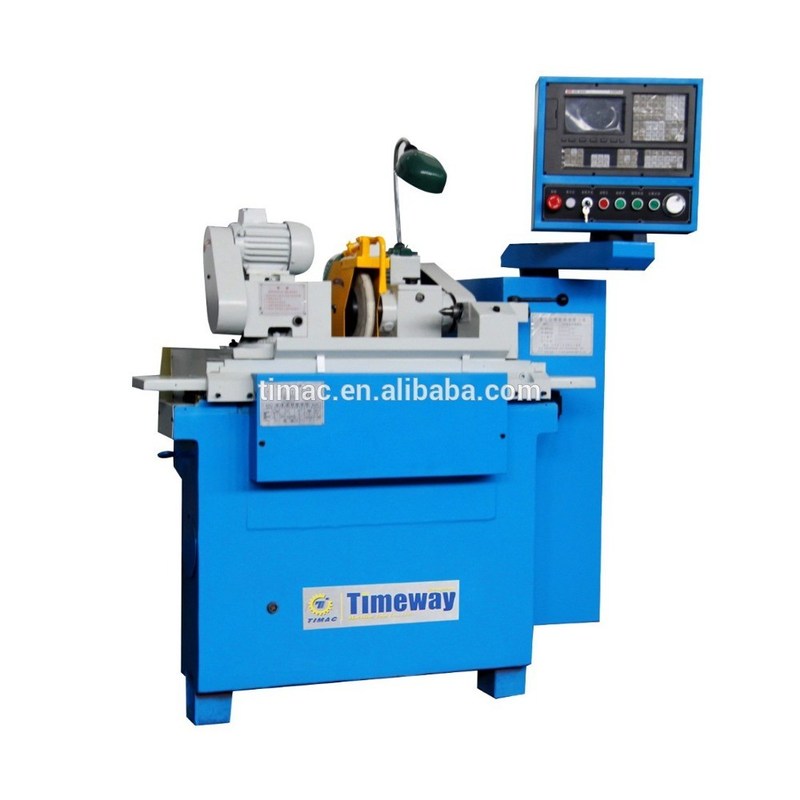

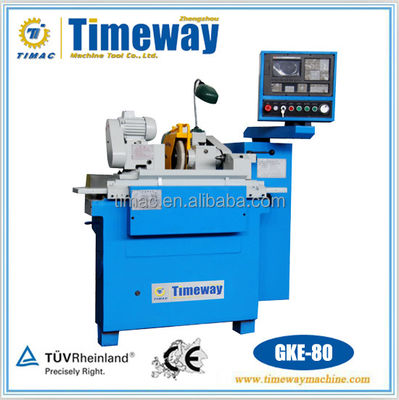

Μικρό οικονομικό τύπο CNC εξωτερική κυλινδρική μηχανή άλεσης
GKE-80*300
Βασικές λειτουργίες και χαρακτηριστικά
1Η δομή της μηχανής είναι ευέλικτη, σταθερή στην ακρίβεια, υψηλή απόδοση άλεσης, ειδικά για κουλινδρικά ή κωνικά κυλινδρικά εργαλεία κάτω των 20 mm, με λεπτές και απλές ιδιότητες.
2Το ηλεκτρικό σύστημα ελέγχεται από το KND 1000Ti, άλλα συστήματα μπορούν επίσης να ρυθμιστούν σύμφωνα με τον πελάτη.
3. X-άξονας, Z-άξονας οδηγός χρησιμοποιεί διασταυρούμενο κυλίνδρους γραμμικό οδηγό, βελτιώσει την ευαισθησία και την ελάχιστη τροφή μικροτροφή.
4Ο σπινδύλος της κεφαλής τροχού υποστηρίζεται από τρεις υδροδυναμικούς ρουλεμάν.
5Το μηχάνημα μπορεί να είναι εξοπλισμένο με ακτινοειδές και άξιο όργανο μέτρησης.
Κύρια αξεσουάρ
- Συσκευή περιφερειακής επένδυσης τροχών
- Κέντρο τροχού
- Στροφή ισορροπίας
- Ανοιχτού τύπου σταθερή ανάπαυση
- Εξαγωγέας τροχών
- Μαγνητικός διαχωριστής
Επιπλέον αξεσουάρ
- Σταθμός εξισορρόπησης τροχών
- Μηχανή μέτρησης διαμέτρου
Τεχνικές παραμέτρους
| Προδιαγραφές | Μονάδες | GKE-80*300 |
| Διάολε, θα γκρεμιστούμε. | χμ | Φ2-Φ80 |
| Μέγιστο μήκος που πρέπει να αλείφεται | χμ | 300 |
| Υψόμετρο κέντρου | χμ | 115 |
| Απόσταση μεταξύ των κέντρων | χμ | 300 |
| Κέντρο κεφαλαίου | Μορς 3# | |
| Κέντρο της ουράς | Μορς 3# | |
| Μέγιστο βάρος του τεμαχίου που πρόκειται να αλεθεί | χιλιόγραμμο | 10 |
| Μέγεθος τροχού | χμ | Φ250*25*Φ75 |
| Περιφερειακή ταχύτητα τροχού | m/s | 35 |
| Ταχύτητα στροφής σφαιριού τροχού | στροφές | 2800 |
| Μίν. ποσότητα παλμού στον άξονα Χ | χμ | 0.001 |
| Μίν. ποσότητα παλμού στον άξονα Z | χμ | 0.001 |
| Στρογγυλότητα | Εμ... | 1.5 |
| Διαγράμματα ομοιόμορφα στη διαμήκη διατομή | Εμ... | 5 |
| Μηχανή μέτρησης διαμέτρου | Εμ... | Ρα0.32 |
| Συνολική ισχύς κινητήρα | kw | 3.4 |
| Δύναμη μήκους σεροκινητήρα | kw | 1 ((3.3N.m) |
| Δύναμη εγκάρσιας κινητήρα servo | kw | 1 ((3.3N.m) |
Σχεδίαση θεμελιώδους στοιχείου
Το βάθος του θεμέλιου εξαρτάται από τις ιδιότητες του εδάφους, αλλά πρέπει να είναι μικρότερο από 400 mm.
