200 mm Οικουμενικός κυλινδρικός γλεύκτης UG-200 x 500 Πολυδιάστατες εφαρμογές Βάρος 3000 kg
Λεπτομέρειες:
| Τόπος καταγωγής: | Χενάν, Κίνα |
| Μάρκα: | TIMAC |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $13,500.00/sets 1-2 sets |
| Συσκευασία λεπτομέρειες: | Κουτί φινίρισμα ή ξύλινη θήκη/παλέτες (μπορούν να απολυμαστούν) |
| Δυνατότητα προσφοράς: | 500 σετ/σετ ανά μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Διάμετρος άλεσης (εξωτερική διάμετρος): | 200 | Διάμετρος άλεσης ((Εσωτερικό) ((mm): | 100 |
|---|---|---|---|
| Διάστημα άλεσης ((mm): | 500 | Μέγιστο μήκος του εργασιακού υλικού (mm): | 500 |
| Μέγιστο βάρος του κομματιού προς κατεργασία (κλ): | 100 | Κεντρικό ύψος (χιλ.): | 135 |
| Μέγεθος ροδών (χιλ.): | 400 | Διάδρομος τραπεζιού (X) (mm): | 500 |
| Διάδρομος τραπεζιού (Y) (mm): | 205 | Τραχύτητα επιφάνειας (μm): | 0,08 |
| Τετάρτη: | Σύμφωνα με το αίτημα του πελάτη | Βάρος (kg): | 3000 |
| Βασικά σημεία πώλησης: | Υψηλή παραγωγικότητα | Εγγύηση: | 1 έτος |
| Τοποθεσία αίθουσας επίδειξης: | Γερμανία, Μεξικό, Αυστραλία, Νότια Αφρική, Ισπανία, Καναδάς, Ηνωμένες Πολιτείες, Ιταλία | Εφαρμόσιμες βιομηχανίες: | Φάρμες, εργοστάσια παραγωγής, καταστήματα τροφίμων και ποτών, καταστήματα επισκευής μηχανημάτων, κατ |
| Τύπος εμπορίας: | Συνηθισμένο προϊόν | Έκθεση δοκιμής μηχανής: | Παροχή |
| Ελέγχος εξόδου με βίντεο: | Παροχή | Εγγύηση βασικών εξαρτημάτων: | 1 έτος |
| Βασικά συστατικά: | Κινητήρας, ρουλεμάν, κιβώτιο ταχυτήτων, κινητήρας | Υπόθεση: | Νέο |
| CNC ή όχι: | Κανονικό | Τύπος: | κυλινδρική αλέθοντας μηχανή |
| κυλινδρική αλέθοντας μηχανή: | Καθολικός κυλινδρικός μύλος | Διάμετρος εδάφους (O.D.): | 5-200 mm |
| Διάμετρος εδάφους (Ι.Δ.): | 25-100 χιλ. | Δύναμη κινητήρα κεφαλαίου εργασίας: | 1.1 kW |
| Ταξίδι με πίδακες: | 30 χιλιοστά | Ταχύτητα αξόνων Workhead: | 25-380 στροφές ανά λεπτό (χωρίς βήματα) |
| Γωνία περιστροφής του τραπεζιού (CW): | 3° | Ακατέργαστη επιφάνεια: | 00,08 μm |
| Λιμάνι: | Λιμάνι της Κίνας | ||
Περιγραφή προϊόντων

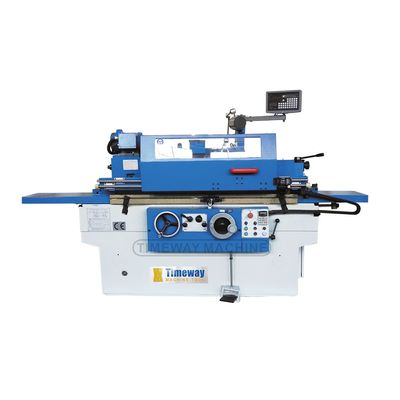

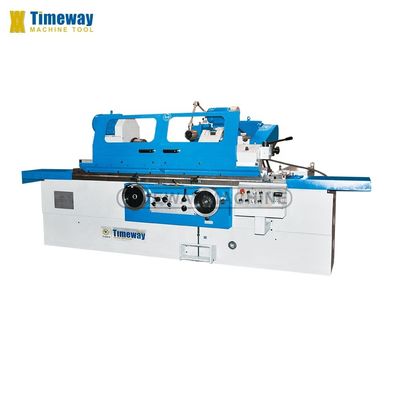

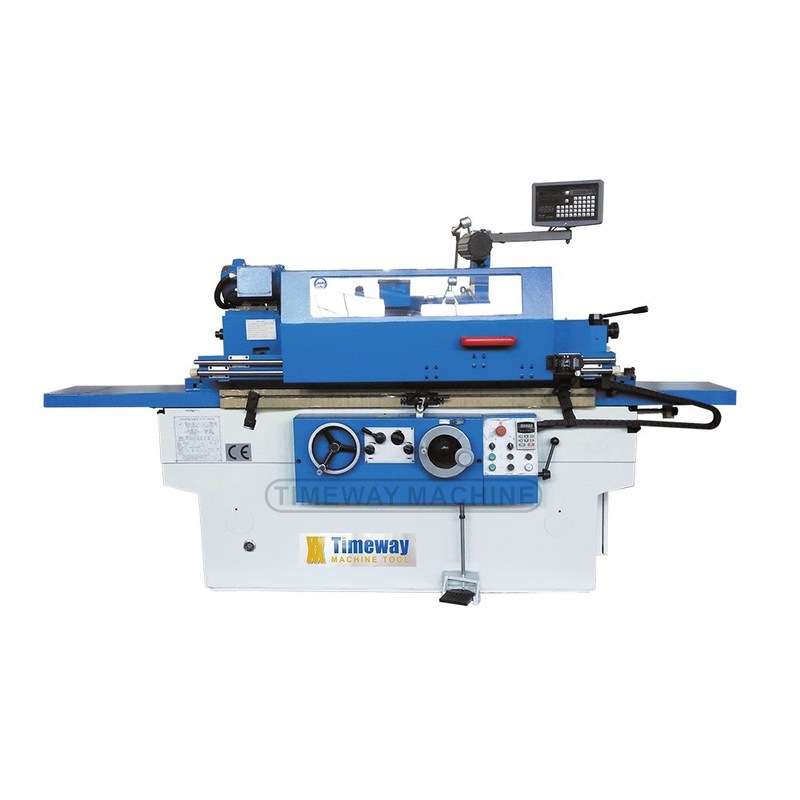

200 mm Οικουμενικός κυλινδρικός γλεύκτης UG-200 x 500
Πληροφορίες εικόνας:

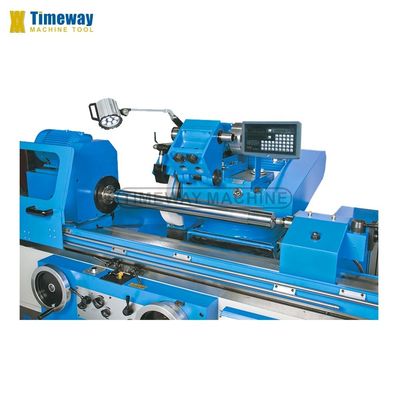

* Για την σειρά UG, η κεφαλή εργασίας μπορεί να περιστραφεί σε οποιαδήποτε θέση εντός της κατεύθυνσης των 90°, έτσι ώστε να είναι κατάλληλη για την άλεση της εσωτερικής ή της εξωτερικής επιφάνειας του κωνικού.
*Για τη σειρά UG, η κυλινδρική μηχανή άλεσης διαθέτει εσωτερική συσκευή άλεσης, ο εσωτερικός σπινδύλος άλεσης υποστηρίζεται από ακριβές ρουλό.

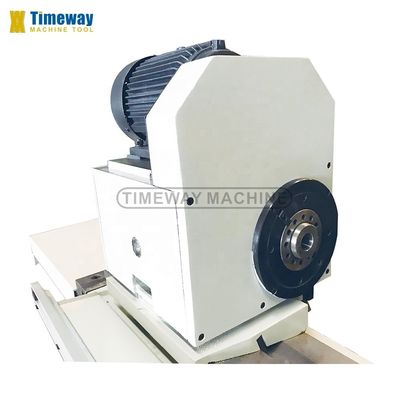

1Η κεφαλή εργασίας υιοθετεί κινητήρα μετατροπέα για να πραγματοποιήσει ρυθμιστική ταχύτητα χωρίς βήματα.
2Η διαμήκη κίνηση του τραπεζιού εργασίας κινείται με υδραυλικό ή με χειροκίνητο τροχό.
3Η διασταυρούμενη τροφοδοσία της τροχοκέφαλης τροφοδοτείται από υδραυλικό, το οποίο συνειδητοποιεί την αυτόματη περιοδική τροφοδοσία και την ταχεία τροφοδοσία.
4Ο σπινδύλος της κεφαλής τροχού υποστηρίζεται από ρυμουλκούμενο ρυμουλκούμενο, το οποίο καθιστά τον σπινδύλο υψηλή ακαμψία και σταθερότητα, εξασφαλίζοντας βαριά, εξαιρετική επιφάνεια τελειοποίησης.
5Το σπινδύλιο της κεφαλής εργασίας, το σπινδύλιο της κεφαλής τροχού, το εσωτερικό σπινδύλιο άλεσης, η αντλία ψύξης, η υδροδυναμική και η υδροστατική αντλία πετρελαίου κινούνται από ξεχωριστούς κινητήρες.

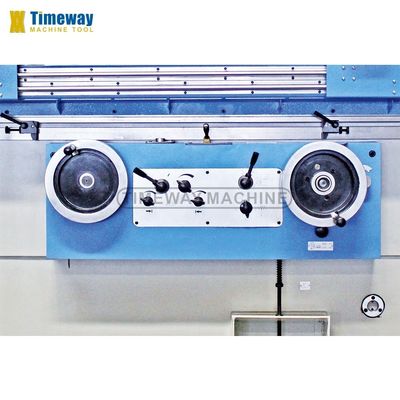

6Κάθε κινούμενο μέρος του μηχανήματος έχει ηλεκτρική, υδραυλική και μηχανική δομή διασύνδεσης.Όλα τα ελατήρια ελέγχου είναι συγκεντρωμένα στο πάνελ και κάνουν την λειτουργία εύκολη..
7Το ελαστικό μπορεί να συναρμολογηθεί στην επιφάνεια του τραπεζιού εργασίας ή στο καλαθοστάσιο.

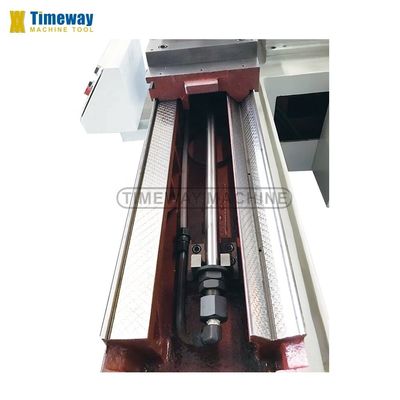

8Το μονοκομμένο κρεβάτι είναι κατασκευασμένο από υψηλής ποιότητας χυτοσίδηρο, η επιφάνεια των σιδηροδρόμων σκληρύνεται και το σίδερο σχισμάζεται με ακρίβεια, υψηλή σταθερότητα και υψηλή ακαμψία.
9.Η βάση τραπέζι διαδρόμιο με υλικό TF και έχουν ακρίβεια χειροκίνητη γδαρμένο. Η τροχιά κεφαλή διαδρόμιο είναι V επίπεδα σιδηρόδρομους με επένδυση κυλίνδρων, υψηλή ακρίβεια και χαμηλή τριβή κίνησης.
10Οι χρόνοι μαρτυρούν: Η καλά σχεδιασμένη δομή εξασφαλίζει εξαιρετική ικανότητα επεξεργασίας.
Παράμετρος:
| Προδιαγραφές | Μονάδα | UG-200 | UG-320 | UG-400 |
| Απόσταση μεταξύ των κέντρων | χμ | 500/750 | 1000/1500/2000/3000 | 1000/1500 |
| Υψόμετρο κέντρου | χμ | 135 | 180 | 220 |
| Διάμετρος εδάφους (O.D.) | χμ | 5-200 | 8-320 | 15 έως 400 |
| Διάμετρος εδάφους (Ι.Δ.) | χμ | 25-100 | 30-100 | 16-125 |
| Διάστημα άλεσης (O.D) | χμ | 500/750 | 1000/1500/2000/3000 | 1000/1500 |
| Διάστημα άλεσης (I.D.) | χμ | 125 | 125 | 125 |
| Δυνατότητα φόρτωσης | χιλιόγραμμο | 100 | 150 | 150 |
| Γωνία περιστροφής της κεφαλής εργασίας | ° | +90° | +90° | 90° |
| Σπονδυλικός σπινθήρας κεφαλής εργασίας | - | ΜΤ4 | ΜΤ4 | ΜΤ4 |
| Ταχύτητα σπινθήρα της κεφαλής εργασίας | στροφές | 25-380 (χωρίς βήματα) | 25-220 (χωρίς βήματα) | 18/37/74/155 |
| Ταχύτητα σπινθήρα τροχιάς | στροφές | 1670 | 1670 | 1360 |
| Ταχύτατη μετακίνηση τροφοδοσίας με την κεφαλή τροχού | χμ | 50 | 50 | 50 |
| Διασταυρούμενη κίνηση με την κεφαλή τροχού | χμ | 205 | 246 | 310 |
| Γωνία περιστροφής της κεφαλής τροχού | ° | ±10° | ± 30° | ± 30° |
| Η τροφοδοσία της τροχιάς από την τροχιά χειρός ανά στροφή (ακατέργαστη/τελή) | χμ | 2/0.5 | 2/0.5 | 2/0.5 |
| Τροφοδοσία κεφαλιού τροχού του χειροκίνητου τροχού ανά γραμμάριο. (ακατέργαστο/τελές) | χμ | 0.01/0.0025 | 0.01/0.0025 | 0.01/0.0025 |
| Μέγεθος εξωτερικού γουρουνιού | χμ | 400x50x203 | 400x50x203 | Μέγιστο: 500x50x203, ελάχιστο: 380x50x203 |
| Μέγιστη περιφερειακή ταχύτητα του γρανάζοντα | m/s | 35 | 35 | 28-35 |
| Εσωτερική ταχύτητα σφαιριού άλεσης | στροφές | 10000/15000 | 10000/15000 | 10000/20000 |
| Μέγεθος εσωτερικού άλεσης | χμ | Μέγιστο: 50x25x13, ελάχιστο: 17x20x6 | Μέγιστο: 50x25x13, ελάχιστο: 17x20x6 | Μέγιστο: 80x32x20, ελάχιστο: 15x16x5 |
| Τραπέζι τροφοδοσίας χειροκίνητου τροχού ανά στροφή. | χμ | 6 | 6 | 6 |
| Γωνία περιστροφής του τραπεζιού (CW) | ° | 3° | 3°/3°/2°/2° | 3° |
| Γωνία περιστροφής του τραπεζιού (CCW) | ° | 9° /8° | 7°/6°/5°/3° | 7°/6° |
| Ταχύτητα τροφοδοσίας κατά μήκος του πίνακα | m/min | 0.1-4 | 0.1-4 | 0.1-4 |
| Στενές φτερούγες από ουρά | - | ΜΤ4 | ΜΤ4 | ΜΤ4 |
| Ταξίδι με φτερούγες | χμ | 30 | 30 | 30 |
| Δύναμη εξωτερικού κινητήρα άλεσης | kw | 4 | 5.5 | |
| Δύναμη κινητήρα εσωτερικής άλεσης | kw | 1.1 | 1.1 | |
| Δύναμη κινητήρα κεφαλής εργασίας | kw | 1.1 | 1.5 | |
| Ακαθάριστο βάρος | τόνους | Τρία τρίτα.2 | 5.3/6.1/7.9/9.9 | 4.8/5.5 |
| Μέγεθος συσκευασίας (LxWxH) | μm | 235/275x203x205 | 322/422/540/739x200x205 | 353/447x195x196 |
Τεχνικά εξαρτήματα:
Μέτρηση πλάκας γέφυρας,
Ανοιχτή σταθερή ανάπαυση,
Φλέγγι τροχού,
Εκχυλίστης τροχών,
Αξιοθέτηση της στάθμης,
Τρίχωμα,
δεξαμενή ψυκτικού,
Το καρβίδιο έπεσε στο κέντρο.
Οδηγός σκύλου,
Δοκιμαστική συσκευή (χωρίς στυλό διαμαντιού),
Φωτήρα εργασίας,
Κλίνα ισοπέδωσης,
Εσωτερική συσκευή άλεσης (UG),
Τρι-παγκόφιο (UG),
Άξονας επέκτασης (UG),
Εσωτερικός άλεμος (UG),
Ολόκληρο το σύνολο εργαλείων,
Εγχειρίδιο λειτουργίας (Αγγλική έκδοση).
Προαιρετικά αξεσουάρ:
Σταθμός εξισορρόπησης
Μαγνητικός διαχωριστής,
Φίλτρο χαρτιού,
Συσκευή κοπής κέντρου,
Κοντά σταθερή ανάπαυση,
Τελικό ντουλάπι τροχών,
Φόρεμα τροχού ακτίνας,
ΔΕΑ.
