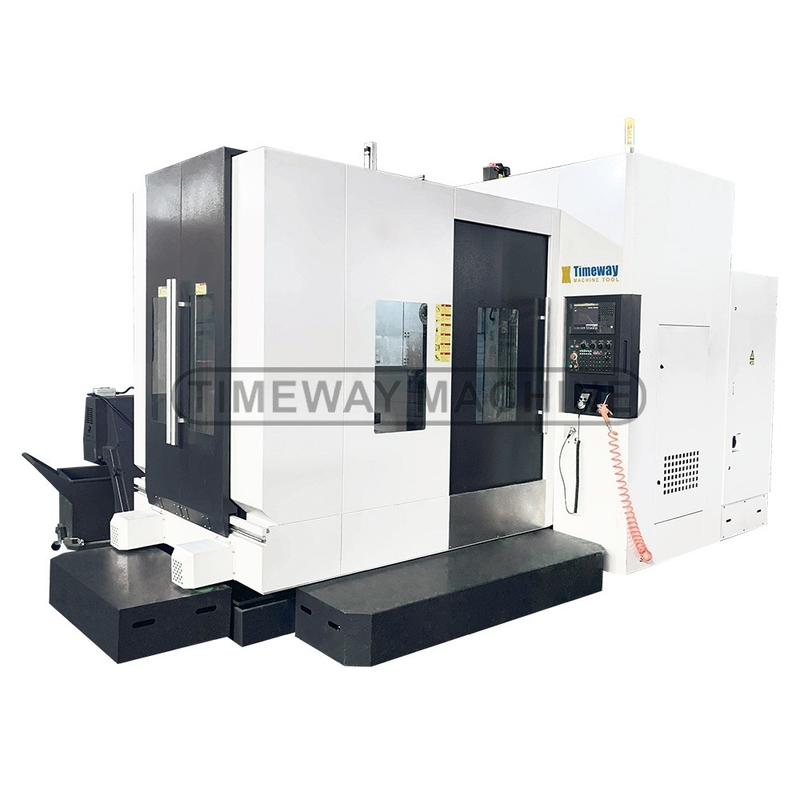

1100/800/1100mm X/Y/Z Axis Travel CNC Horizontal Machining Center HMC630 Μηχανή τριών αξόνων
Λεπτομέρειες:
| Τόπος καταγωγής: | Χενάν, Κίνα |
| Μάρκα: | timeway |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $68,000.00/sets 1-2 sets |
|
Λεπτομερής ενημέρωση |
|||
| Υπόθεση: | Νέο | Στρίψιμο σπινθήρα: | BT1 χημικό προϊόν |
|---|---|---|---|
| Αριθμός σπινδάλων: | Μονό | Τύπος: | Οριζόντια |
| Μέγεθος (L*W*H): | 4860*3600*3460 | Βάρος (T): | 12 κιλά |
| Μέγεθος πίνακα (mm): | 630*630 | Σύστημα ελέγχου CNC: | GSK |
| Διάδρομος τραπεζιού (X) (mm): | 1100 | Διάδρομος τραπεζιού (Y) (mm): | 800 |
| Διάδρομος τραπεζιού (Z) (mm): | 1100 | Ακριβότητα θέσης (mm): | 0,008 |
| Επαναληπτότητα (X/Y/Z) (mm): | 0.005 | Περιοχή ταχύτητας σπινδέλου (rpm): | 0 - 6000 r.p.m |
| Μέγιστο επιτραπέζιο φορτίο (κλ): | 1500 κιλά | Ταχύτητα τροφών (mm/min): | 1 - 8000 mm/min |
| Min. Χρόνος αλλαγής εργαλείου (s): | 3 | Δυνατότητα του μαγαζιού εργαλείων: | 24 |
| Βασικά σημεία πώλησης: | Αυτοματοποιημένο | Εγγύηση: | 1 έτος |
| Τύπος εμπορίας: | Νέο προϊόν 2024 | Έκθεση δοκιμής μηχανής: | Παροχή |
| Ελέγχος εξόδου με βίντεο: | Παροχή | Εγγύηση βασικών εξαρτημάτων: | 1 έτος |
| Ικανότητα επεξεργασίας: | Βαρύ φορτίο | Στρίψιμο σπινδέλου ((mm): | 0 |
| Δρόμος κοπής: | 12 Ν.μ. | Ταχύτητα ταχείας τροφοδοσίας ((mm/min): | 0 - 3000 mm/min |
| Ονομασία προϊόντος: | Οριζόντια μηχανή φρέσκωσης CNC | Τύπος μηχανής: | Οριζόντια κέντρα μηχανών |
| Σχήμα: | HMC630 | Χρώμα: | Απαιτήσεις του πελάτη |
| Σύστημα ελέγχου: | SIEMENS GSK FANUC (ΠΡΟΑΙΡΕΤΙΚΉ) | Ταχύτητα σπινθήρα: | 6000 στροφές ανά λεπτό |
| Υπηρεσία μετά την πώληση: | 1 έτος | Ταξιδεύσεις στον άξονα X/Y/Z: | 1100/800/1100 mm |
| μέγεθος εργασίας: | 630*630mm | Μηχανή: | 11 kW |
Περιγραφή προϊόντων
Περιγραφή των προϊόντων
Κέντρο οριζόντιας επεξεργασίας CNC (HMC) θετικού τύπου T
HMC630
Τριάξονας βαρύς ρόλος οδηγός με ενσωματωμένη υψηλής ταχύτητας Μηχανική σπείρα, Μπορεί να χειριστεί από την υψηλή ταχύτητα, υψηλή ακρίβεια σε βαριά επεξεργασία κοπής, από αλουμινένιο μέρη,Μέρη από χάλυβα για χύτευση και επεξεργασία άλλων υλικώνΤομείς εφαρμογής: αυτοκινητοβιομηχανία, αεροδιαστημική βιομηχανία, πετρέλαιο, ηλεκτρική ενέργεια, μηχανές, πλαστικά μηχανήματα, κατασκευαστικά μηχανήματα και άλλες βιομηχανίες επεξεργασίας ακριβείας.
1.Ο εσωτερικός ενισχυμένος σχεδιασμός του πλαισίου της βάσης εξασφαλίζει ότι η βάση δεν αλλάζει σχήμα, ισχυρή ικανότητα απορρόφησης δονήσεων και βελτιώνει σημαντικά την ακαμψία κοπής.
2.Σταθερή τριγωνική δομή + διπλή ενισχυτική πλάκα, βελτιώνει τη συνολική ακαμψία της στήλης.3.Η τυποποιημένη τριάξονη κοίλη ψύξη με βίδα μπορεί να μειώσει την αύξηση της θερμοκρασίας της βίδες κατά
70 τοις εκατό.
70 τοις εκατό.
4.Η γραμμή καθοδήγησης άξονα Z με μεγάλο εύρος παρέχει σταθερή υποστήριξη.
Προδιαγραφές
Προδιαγραφές | Μονάδα | HMC630 |
Δομή μηχανής | - | Θετικός τύπος Τ |
Ταξίδι στον άξονα Χ | χμ | 1100 |
Ταξιδεύσεις στον άξονα Y | χμ | 800 |
Ταξιδεύσεις στον άξονα Z | χμ | 1100 |
Στροφή ροπής του κινητήρα σερβοκινητήρα στον άξονα Β ((FANUC)) | - | Bis22 |
Μέγεθος πίνακα | χμ | 630x630 |
Δείκτης πίνακα | ° | 1°x360 |
Τ-σχισμές (αριθ. / πλάτος / κλίση) | - | 5-18-100 |
Ταχύτητα περιστροφής του τραπεζιού | στροφές | 16.6 |
Δυνατότητα φόρτωσης | χιλιόγραμμο | 1500 |
Δύναμη κλεισίματος ((35kg/cm2) | χιλιόγραμμα/μέτρο | 5000 |
Απόσταση από το κέντρο του σπινθήρα στο τραπέζι | χμ | 50-850 |
Απόσταση από τη μύτη του σπινέλου μέχρι το κέντρο του τραπεζιού | χμ | 125-1225 |
Σπονδυλικός σπινθήρας | - | BT1 χημικό προϊόν |
Ταχύτητα σπινδέλου | στροφές | 6000 |
Δυναμικός κινητήρας με άξονα X/Y/Z (FANUC) | - | Bis30/Bis30/Bis30 |
Γρήγορη τροφοδοτική ταχύτητα για την άξονα X/Y/Z κοπής | mm/min | 1-8000 |
Γρήγορη τροφοδοτική ταχύτητα στον άξονα X/Y/Z | m/min | 24/24/24 |
Τύπος σιδηροτροχιών με άξονα X/Y/Z | - | Χ/Ζ: Γραμμική.Y: οδική |
Ακριβότητα θέσης στον άξονα X/Y/Z | χμ | 0.008 |
Ακριβότητα επανατοποθέτησης στον άξονα X/Y/Z | χμ | 0.005 |
Ακριβότητα τοποθέτησης στον άξονα Β | "" | 10' |
Ικανότητα ATC (ύφος) | εργαλεία | 24 ((Δίσκο) |
Χρόνος αλλαγής εργαλείου (εργαλείο σε εργαλείο) | δευτερεύον | 5 |
Μέγιστο βάρος εργαλείου | χιλιόγραμμο | 18 |
Μέγιστη διάμετρος εργαλείου | χμ | 112/200 |
Μέγιστο μήκος εργαλείου | χμ | 300 |
Ηλεκτρική τροφοδοσία | Κβ | 40 |
Η πίεση του αέρα απαιτεί | kg/cm2 | 8 |
Βάρος της μηχανής | χιλιόγραμμο | 12000 |
Διάμετροι μηχανής (LxWxH) | χμ | 4860 × 3600 × 3460 |
Συσκευές
· Έλεγχος SIEMENS 808D ·Εγχειρίδιο γεννήτριας παλμών (MPG) · Διασύνδεση USB & LAN · Φώτα εργασίας · Πιλοτικός φακός · Σύστημα ψύξης · Αυτοκίνητο σύστημα λιπαντικής · Κλίνη και μπουλόνια ισοπέδωσης · Στρογγυλό τραπέζι NC · Ανταλλάκτης θερμότητας · Εργαλεία και κουτί εργαλείων · Εγχειρίδιο χειριστή ((Αγγλικά) | · Μειωτής ZF ή BF · Κύκλωμα πύλης ψύξης · Ψυκτικό μέσα από σπινδύλα (CTS) · Ψύκτη πετρελαίου σπινέλου · Κλιματιστικό για ηλεκτρικό ντουλάπι · Αυτόματο σύστημα μέτρησης μήκους εργαλείου · Αυτοματοποιημένο σύστημα μέτρησης του εργασιακού τμήματος · Μεταφορέας τσιπ (επιλογικός): τύπος σπρίαλ/τύπος αλυσίδας) |
Λεπτομερείς εικόνες
Σχεδιασμός κρεβατιού υψηλής ακαμψίας
Η συνολική ακαμψία είναι εξαιρετική, μπορεί να βελτιώσει την ακρίβεια και τη σταθερότητα των μηχανημάτων εργαλείων.
Δυνατή συσκευή μετάδοσης βρόγχου BT-50
Η κεφαλή του σπινδέλου του γρανάζιου χάνεται σε ένα κομμάτι, το οποίο είναι πιο άκαμπτο από τη γενική συνδυασμένη δομή σπινδέλου, βελτιώνει τη σταθερότητα του εργαλείου μηχανής,και έχει ισχυρότερη ικανότητα κοπής και μεγαλύτερη ακρίβεια.
Μετατροπές υψηλής ακριβείας
Ο δίσκος του B-άξονα περιστρεφόμενο τραπέζι εργασίας οδηγείται απόΣΙΜΕΝΣΤο υδραυλικό σύστημα συμπίεσης υιοθετείται για να εξασφαλιστεί υψηλή ακρίβεια και υψηλή ακαμψία.
Τύπος αλυσίδας ATC
Χρησιμοποιώντας τη μέθοδο διεύθυνσης σταθερής διεύθυνσης με τη συντομότερη διαδρομή, έτσι το πρόβλημα σύγκρουσης μεγάλων εργαλείων μπορεί να εξεταστεί μόνο στην πρώτη εγκατάσταση.
Πεδίο εφαρμογής
Υπηρεσίες μας
1- Δωρεάν αντικατάσταση εξαρτημάτων που διατίθενται κατά τη διάρκεια της περιόδου εγγύησης.Γρήγορη δράση και απάντηση στις τεχνικές ερωτήσεις ανά πάσα στιγμή καθ' όλη τη διάρκεια ζωής της μηχανής3. Αλλοδαπό μετά το κέντρο εξυπηρέτησης διαθέσιμη σε ορισμένες περιοχές. 4. Μηχανικός εξυπηρέτησης στο εξωτερικό διαθέσιμη κατά την απαίτηση του πελάτη ((σχετικό κόστος που γεννιέται από τον πελάτη).
Εισαγωγή της εταιρείας
Εμφάνιση κατασκευής:
Προφίλ εργοστασίου:
Το εργοστάσιο μας ιδρύθηκε το 2014. Έχει επαγγελματίες τεχνικούς, μια ομάδα έρευνας και ανάπτυξης, κατασκευάζει και πωλεί εξοπλισμό CNC και παρέχει επαγγελματικές εξατομικευμένες υπηρεσίες.Τα προϊόντα μας χρησιμοποιούνται ευρέως στην επεξεργασία μούχλας, προϊόντα 3C, γεωργικά μηχανήματα, μηχανήματα πετρελαίου, επεξεργασία αυτοκινήτων, αεροδιαστημική βιομηχανία, κλπ., που πωλούνται σε περισσότερες από 60 χώρες και περιοχές στο εσωτερικό και το εξωτερικό.
Προσέγγιση:
Προφίλ εταιρείας:
Η Timeway Machine Tool Co., Ltd είναι μια επαγγελματική εταιρεία κατασκευής μηχανημάτων εργαλείων, τα κύρια προϊόντα περιλαμβάνουν πριονιστήριο, μηχανή άλεσης, μηχανή άλεσης κλπ.Και σύμφωνα με τις ανάγκες του πελάτη μπορούμε επίσης να σχεδιάσουμε και να κατασκευάσουμε διάφορες ειδικές μηχανές., για την παροχή σχετικών υπηρεσιών αναβάθμισης και μετατροπής τεχνολογίας στον τομέα των μηχανημάτων εργαλείων.
Επισκέπτης:
Μέχρι στιγμής, έχουμε λάβει πολλούς πελάτες από το εξωτερικό, και όλοι είναι πολύ ικανοποιημένοι με την εταιρεία και τα προϊόντα μας.
Εκθέσεις:
Από την ίδρυση του Υπουργείου Εξωτερικού Εμπορίου, έχουμε συμμετάσχει σε διάφορες εγχώριες και διεθνείς εκθέσεις, όπως η Φθινοπωρινή Έκθεση Καντόν, Έκθεση Πεκίνου,Έκθεση της Σαγκάης, Μόσχα, Αιθιοπία και Ρωσία, και έχουν διατηρήσει μακροπρόθεσμες φιλικές σχέσεις συνεργασίας με τους πελάτες της έκθεσης.
Γενικές ερωτήσεις
Ε: Γιατί επιλέξατε την Timeway Machine;
Α: 1. Υψηλή ποιότητα με ανταγωνιστική τιμή. 2. Επαγγελματική ομάδα R & D και 25 χρόνια εμπειρία εξαγωγής. 3. Εξαγωγές σε περισσότερες από 60 χώρες.24ωρη ηλεκτρονική υπηρεσία (Skype), WhatsApp, Wechat, Trademanager); 6. 12 μήνες εγγύηση ποιότητας; 7.Ε: Έχετε QC ή κάποια πρότυπα ασφάλειας για τα μηχανήματά σας;Α: Ναι, έχουμε δημιουργήσει ένα πολύ αυστηρό τμήμα ελέγχου ποιότητας για να εγγυηθούμε την καλή ποιότητα.Ε: Ποιο είναι το MOQ;Α: 1 σύνολο (Μόνο ορισμένα μηχανήματα χαμηλού κόστους θα είναι περισσότερα από 1 σύνολο)Ε: Τι γίνεται με τους όρους πληρωμής;Α: (1) T/T με 30% προκαταβολή, και 70% πληρωμή ισοζυγίου πριν από την αποστολή. (2) Αμετάκλητη LC κατά την προβολή. (3) Western Union, MoneyGram, κλπ.Ε: Τι γίνεται με την εγγύηση;Α: Η περίοδος εγγύησης είναι ένα έτος μετά την παράδοση.
