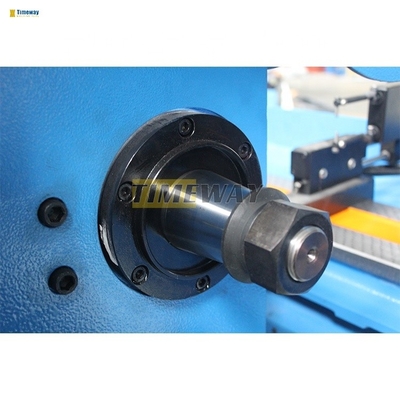

Στρίψιμο σπινδύλου με διαχωρισμένα ρουλεμάνια υψηλής ακρίβειας, ρυθμιζόμενο και χαμηλής συντήρησης.
Οι ταχύτητες του σπινθήρα της κεφαλής εργασίας είναι απεριόριστα μεταβλητές και οδηγούνται από κινητήρα συχνότητας και διακόπτη, μπορούν εύκολα να ρυθμίζονται και να βελτιστοποιούνται κατά τη διάρκεια της διαδικασίας μηχανικής.
 |

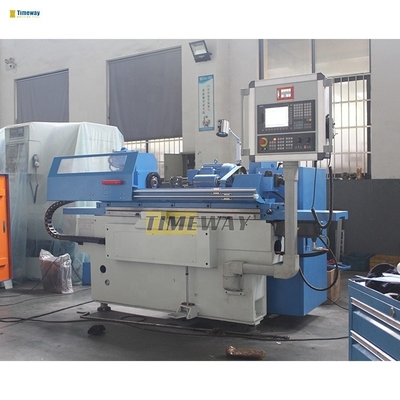

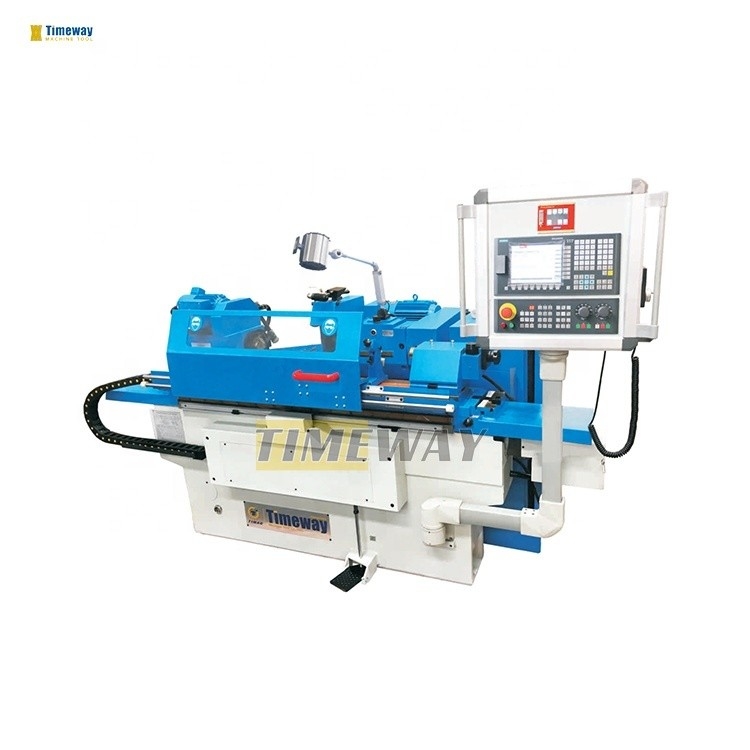

Συστήματα CNC της SIEMENS Μηχανή άλεσης υψηλής ακρίβειας 800 mm Μέγεθος άλεσης 3000kg βάρος
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | TIMEWAY |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $29,999.00/sets 1-2 sets |
| Συσκευασία λεπτομέρειες: | Ξύλινα περιβλήματα (μπορούν να απολυμαστούν) |
| Δυνατότητα προσφοράς: | 150 σετ/σετ ανά μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Διάμετρος άλεσης (εξωτερική διάμετρος): | 200 | Διάστημα άλεσης ((mm): | 800 |
|---|---|---|---|
| Μέγιστο μήκος του εργασιακού υλικού (mm): | 850 | Μέγιστο βάρος του κομματιού προς κατεργασία (κλ): | 50 |
| Κεντρικό ύψος (χιλ.): | 135 | Μέγεθος ροδών (χιλ.): | 400 |
| Ταχύτητα τροχών (rpm): | 2130 | Στρογγυλότητα ((mm): | 1.5 |
| Τραχύτητα επιφάνειας (μm): | 0.32 | Έτος: | 2022 |
| Τετάρτη: | Όπως απαιτείται από τον πελάτη. | Μέγεθος (L*W*H): | 3000 x 1600 x 1500 χιλιοστά |
| Βάρος (kg): | 3000 | Δύναμη (kW): | 10.825 |
| Βασικά σημεία πώλησης: | Ανταγωνιστική τιμή | Εγγύηση: | 1 έτος |
| Τοποθεσία αίθουσας επίδειξης: | Ινδία, Ινδονησία, Ηνωμένα Αραβικά Εμιράτα, Γερμανία, Μεξικό, Γαλλία, Αυστραλία, Μαρόκο, Νότια Αφρική | Εφαρμόσιμες βιομηχανίες: | Κατασκευαστικές εγκαταστάσεις, Ενέργεια και Ορυχεία, Κατασκευαστικά έργα |
| Τύπος εμπορίας: | Νέο προϊόν 2019 | Έκθεση δοκιμής μηχανής: | Παροχή |
| Ελέγχος εξόδου με βίντεο: | Παροχή | Εγγύηση βασικών εξαρτημάτων: | 1 έτος |
| Βασικά συστατικά: | Μηχανή, μηχανή, άλλη | Υπόθεση: | Νέο |
| CNC ή όχι: | ΚΑΤ | Διάμετρος της άλεσης: | 8200mm |
| Κέντρο κεφαλαίου: | MT4 | Κέντρο της ουράς: | MT4 |
| Μέγεθος του αλεξίπτωτου: | 400X50X203 | Μονάδα ελάχιστης τροφοδοσίας στον άξονα Χ: | 0.001mm |
| Η μονάδα ελάχιστης τροφοδοσίας στον άξονα Z: | 0.001mm | Δύναμη μήκους σεροκινητήρα: | 1.6kw |
| Δύναμη διασταυρούμενου κινητήρα servo: | 1.6kw | Τύπος: | ΚΑΤ |
| Δυνατότητα φόρτωσης: | 50 κιλά | ||
Περιγραφή προϊόντων
Περιγραφή των προϊόντων
*Η κυλινδρική άλεση CNC είναι κατάλληλη για την παραγωγή παρτίδων της άλεσης κυλινδρικών εξαρτημάτων με υψηλή σχέση απόδοσης προς τιμή.
*Το πρότυπο μηχανής υιοθετεί το γερμανικό σύστημα CNC SIEMENS και το εκτελεστικό σύστημα οδηγείται από τον οδηγό servo CNC και τον servo motor.Η διαμήκη διακίνηση της πλάκας εργασίας (Z) και η διασταύρωση της κεφαλής τροχού (X) που με την υψηλή ακρίβεια τροφοδοσίας πραγματοποιούνται από τους κινητήρες servo που κινούνται από τη μετάδοση στροφιάς σφαίρας.
*Το πρότυπο μηχανής υιοθετεί το γερμανικό σύστημα CNC SIEMENS και το εκτελεστικό σύστημα οδηγείται από τον οδηγό servo CNC και τον servo motor.Η διαμήκη διακίνηση της πλάκας εργασίας (Z) και η διασταύρωση της κεφαλής τροχού (X) που με την υψηλή ακρίβεια τροφοδοσίας πραγματοποιούνται από τους κινητήρες servo που κινούνται από τη μετάδοση στροφιάς σφαίρας.

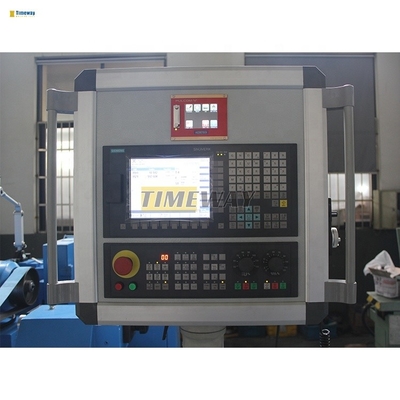

*Με το σύστημα προγραμματισμού CNC της SIEMENS και τη διεπαφή ανθρώπου-μηχανής, απλή και εύκολη, και εξοπλισμένη με άλλα συστήματα CNC και ρυθμισμένα ηλεκτρονικά αυτόματα όργανα μέτρησης για την επιλογή των πελατών.
*Απλό και εύκολο στη λειτουργία για το γλεύκωμα, μετά από απλή εκπαίδευση, μπορεί να λειτουργήσει εύκολα.πραγματοποιείται αυτόματη άλεση για το διαφορετικό εργασιακό κομμάτι.
* Αυτό το μηχάνημα έχει αυτόματη μετατόπιση του τραπεζιού, το οποίο μπορεί να αλέσει αυτόματα πολλά βήματα ενός εργαστηρίου.Η πολλαπλή φάση μπορεί να ρυθμιστεί αυθαίρετα για διαμήκη άλεση και κοπή σε ακολουθία άλεσης και παράμετροι διαδικασίας άλεσης.
* Σύστημα ελέγχου CNC με τη λειτουργία της αυτοματοποίησης τροχών και της αντιστάθμισης.
*Ο σπινδύλος της κεφαλής τροχού υποστηρίζεται από τρία υδροδυναμικά ρουλεμάνια και διαθέτει επίσης υδροδυναμικό-στατικό ρουλεμάνιο υψηλής ακρίβειας για τον χρήστη.
*Χρονολόγηση της προμήθειας λίπανσης για τα κινούμενα μέρη του μηχανήματος σύμφωνα με το σχεδιασμό του προγράμματος. Αυτόματη λίπανση όλων των κινούμενων μερών.
* Στρίβλος κεφαλής εργασίας που τροφοδοτείται από κινητήρα μεταβλητής συχνότητας και μετατροπέα συχνότητας και προγραμματίζεται μέσω κώδικα M και κώδικα S του συστήματος CNC για μη σταδιακή ταχύτητα.
* Στρίβλος κεφαλής εργασίας που τροφοδοτείται από κινητήρα μεταβλητής συχνότητας και μετατροπέα συχνότητας και προγραμματίζεται μέσω κώδικα M και κώδικα S του συστήματος CNC για μη σταδιακή ταχύτητα.
* Η κεφαλή τροχού περιστρέφεται κατά 180° για την αλλαγή εξωτερικής και εσωτερικής άλεσης.
Προδιαγραφές | Μονάδα | GK-200H | UGK-200H |
Διάμετρος εδάφους (O.D.) | χμ | 8-200 | 8-200 |
Διάστημα άλεσης (O.D) | χμ | 500/800 | 500/800 |
Υψόμετρο κέντρου | χμ | 135 | 135 |
Απόσταση μεταξύ των κέντρων | χμ | 550/850 | 550/850 |
Κέντρο κεφαλαίου | - | ΜΤ4 | ΜΤ4 |
Κέντρο της ουράς | - | ΜΤ4 | ΜΤ4 |
Δυνατότητα φόρτωσης | χιλιόγραμμο | 50 | 50 |
Μέγεθος της γρανάζου | χμ | Φ400x50xФ203 | Φ400x50xФ203 |
Μέγιστη περιφερειακή ταχύτητα του γρανάζοντα | m/s | 38 (υδροδυναμικό-υδροστατικό 45m/s) | 38 (υδροδυναμικό-υδροστατικό 45m/s) |
Ταχύτητα σφαιριού άλεσης | στροφές | 2130 | 2130 |
Εσωτερική ταχύτητα σφαιριού άλεσης | στροφές | - | 16000 |
Διάμετρος εδάφους (Ι.Δ.) | χμ | - | 13-100 |
Η μονάδα τροφοδοσίας ελάχιστης αξίας στον άξονα Χ | χμ | 0.001 | 0.001 |
Άξονας Z μ. μονάδα τροφοδοσίας | χμ | 0.001 | 0.001 |
Συνολική ισχύς | kw | 10.825 | 10.825 |
Δύναμη μήκους σεροκινητήρα | kw | 1.6 (6N.m) | 1.6 (6N.m) |
Δύναμη διασταυρούμενου κινητήρα servo | kw | 1.6 (6N.m) | 1.6 (6N.m) |
Στρογγυλότητα | Εμ... | 1.5 | 1.5 |
Ακατέργαστη | Εμ... | Ρα0.32 | Ρα0.32 |
Ομοιόμορφη διάμετρος διαμήκης τομής | Εμ... | 5 | 5 |
·Τρίχωμα, · Φλάντζες γρίπης, · Τρία σαγόνια (UG), · Οδήγηση σκύλου, ·Προβολέα για εσωτερική άλεση (UG), · Στρογγυλοτροχιομηχανία, · Στρώση ισορροπίας τροχών, · ανοιχτού τύπου σταθερή ανάπαυση, · νεκρά κέντρα, · Μετατροπέας συχνοτήτων, · σύστημα ψύξης, · λάμπα εργασίας, · Κλίνα εξισορρόπησης · Εγχειρίδιο λειτουργίας (Αγγλική έκδοση). | · Σταθμός εξισορρόπησης τροχών · Ράδιο ντουλάπι · Κλειστή τύπου κεντρική αναπαράσταση · Ψηφιακή ανάγνωση · Χάρτινο φίλτρο · Μαγνητικός διαχωριστής |
Το τραπέζι μπορεί να περιστρέφεται με μια ορισμένη γωνία για τη σφήνωση κωνικού κυλίνδρου.
Η τυποποιημένη λαβή μπορεί να λειτουργεί είτε χειροκίνητα με λαβή είτε με υδραυλικό έλεγχο με πεντάλ ποδιού, μερικές φορές το χειροκίνητο τροχό στο τέλος της λαβής μπορεί να ρυθμίζει τη δύναμη σύσφιξης.
Εξωτερική άλεση για περιστρεφόμενα μέρη
Η κεφαλή άλεσης μπορεί να περιστραφεί κατά 180° για να αλλάξει από εσωτερική προς εξωτερική άλεση.
Με το σύστημα προγραμματισμού CNC της SIEMENS και την διεπαφή ανθρώπου-μηχανής, απλή και εύκολη, και εξοπλισμένη με άλλα συστήματα CNC και ρυθμισμένα ηλεκτρονικά αυτόματα όργανα μέτρησης για την επιλογή των πελατών.
