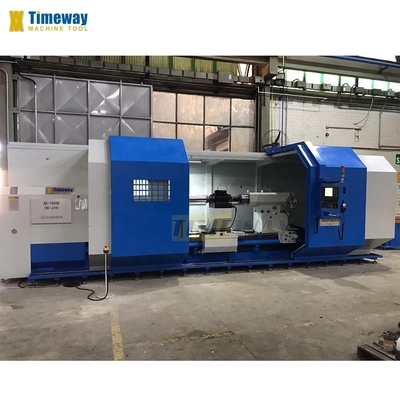

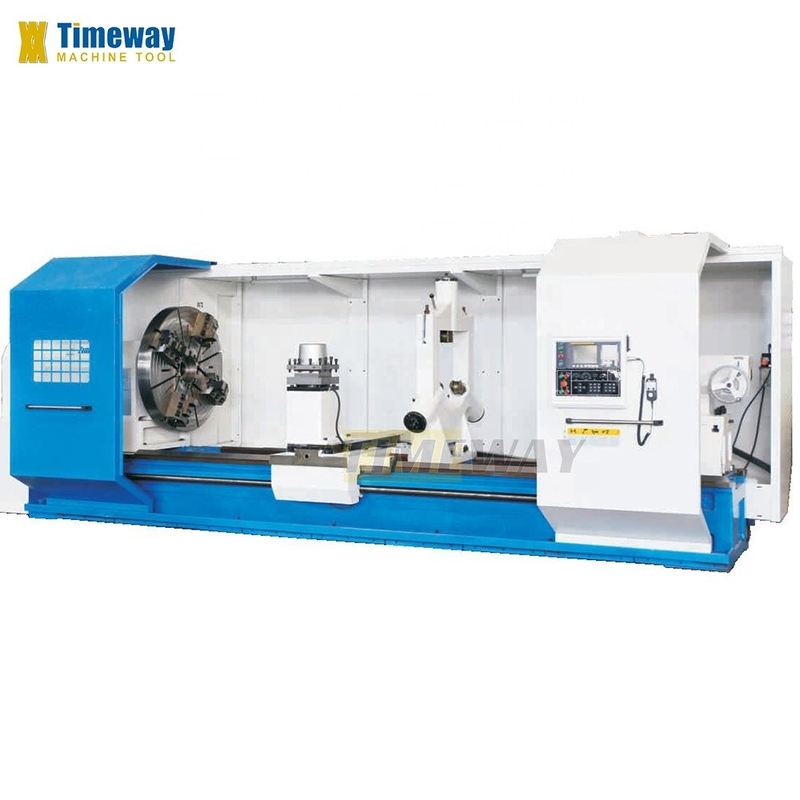

Οριζόντια μηχανή στροφής CNC με αυτόματη λειτουργία και επαναληψιμότητα X/Y/Z mm ± 0.01
Λεπτομέρειες:
| Τόπος καταγωγής: | Χενάν, Κίνα |
| Μάρκα: | TIMEWAY |
| Αριθμό μοντέλου: | ΑΚ-1250Βx5000 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $100,000.00/sets 1-1 sets |
| Συσκευασία λεπτομέρειες: | Κουτί από ξύλο (φουμιγμένα) |
| Δυνατότητα προσφοράς: | 150 σετ/σετ ανά μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος: | Οριζόντια | Μέγιστο μήκος του εργασιακού υλικού (mm): | 5000 |
|---|---|---|---|
| Δομή: | Επίπεδος τόρνος κρεβατιών | Ικανότητα επεξεργασίας: | Βαρύ φορτίο |
| Μέγιστο βάρος του κομματιού προς κατεργασία (κλ): | 6000 (επιλογή: 8000) | πλάτος του κρεβατιού (mm): | 755 χιλ. |
| Δύναμη κινητήρα σπινδέλου ((kW): | 30 | Αριθμός σπινδάλων: | Μονό |
| Αριθμός αξόνων: | 2 | Δρόμος (άξονας Χ) ((mm): | 570 χιλ. |
| Δρόμος (άξονας Z) ((mm): | 5000 χιλ. | Ακριβότητα θέσης (mm): | ±0.015 |
| Επαναληπτότητα (X/Y/Z) (mm): | ±0.01 | Μέγεθος (L*W*H): | 8300x2530x2150 χιλιοστά |
| Τετάρτη: | Όπως απαιτείται | Σύστημα ελέγχου CNC: | FANUC ή SIEMENS |
| Σταθμοί σταθμών εργαλείων: | 4 | Βάρος (kg): | 14800 |
| Εγγύηση: | 1 έτος | Βασικά σημεία πώλησης: | Υψηλής ακρίβειας |
| Έκθεση δοκιμής μηχανής: | Παροχή | Ελέγχος εξόδου με βίντεο: | Παροχή |
| Εγγύηση βασικών εξαρτημάτων: | 1 έτος | Τύπος μηχανής: | Οριζόντια μηχανή CNC |
| Σιδερένιο κρεβατιού: | HT300 σίδηρο | Σκληρότητα οδού καθοδήγησης: | HRC52 |
| Δομή οδήγησης: | Τύπος σε V επίπεδα | Στροφή άξονα X/Z: | βίδα σφαίρας ακριβείας |
| Σειρές ταχύτητας αξόνων: | 5-320 r/min | Σταθμοί ταχύτητας σπινθήρα: | Υδραυλικές 4 αλλαγές, χωρίς βήματα στην αλλαγή |
| Εργασιακή ακρίβεια: | IT6 | Ακατέργαστη: | Ra1,6um |
| Ανώτατο μήκος κομματιών προς κατεργασία: | 5000 χιλιοστά | Υπόθεση: | Νέο |
| Στρίψιμο σπινδέλου ((mm): | 130 | Εμπορικό σήμα Toolpost: | Γιάξιν |
| Εφαρμόσιμες βιομηχανίες: | Εργαστήρια επισκευής μηχανημάτων | Τοποθεσία αίθουσας επίδειξης: | Καναδά, Ηνωμένο Βασίλειο, Ηνωμένες Πολιτείες, Ιταλία, Γαλλία, Γερμανία, Βραζιλία, Περού, Μεξικό, Ρωσ |
| Βασικά συστατικά: | Συσκευές για την κατασκευή ή την κατασκευή οχημάτων | Μαξ. Στροφή μήκους (mm): | 4800 |
| Τύπος εμπορίας: | Ζεστό προϊόν 2021 | Έτος: | 2021 |
| Μέγιστη ταχύτητα περιστροφής (rp.m): | 320 στροφές ανά ώρα | Λιμάνι: | Λιμένες της Κίνας |
Περιγραφή προϊόντων
Περιγραφή των προϊόντων
Προδιαγραφές | Μονάδα | ΑΚ-1000Β | ΑΚ-1250Β | ΑΚ-1600Β | ||
Μαξ. Γύρνα στο κρεβάτι. | χμ | 1000 | 1250 | 1640 | ||
Μαξ, γύρνα πάνω από το διασταυρούμενο διαδρόμιο. | χμ | 630 | 880 | 1250 | ||
Απόσταση μεταξύ των κέντρων | χμ | Δελτίο ΕΚ 6-1994, σημείο 1.3. | ||||
Μέγιστο μήκος στροφής | χμ | 730/1300/1800/2800/3800/4800/5800/7800/9800/11800/- | ||||
πλάτος κρεβατιού | χμ | 755 | 755 | 755 | ||
Δυνατότητα φόρτωσης | χιλιόγραμμο | 6000 (επιλογή: 8000) | 6000 (επιλογή: 8000) | 6000 (επιλογή: 8000) | ||
Πύργος σπινθήρα | χμ | Α2-15 | Α2-15 | Α2-15 | ||
Διάτρηση σπινθήρα | χμ | 130 | 130 | 130 | ||
Σπονδυλικός σπινθήρας | - | Μετρική 140 | Μετρική 140 | Μετρική 140 | ||
Ταχύτητα σπινθήρα (υδραυλικά 4 βήματα, χωρίς βήματα) | στροφές | 5-320 | 5-320 | 5-320 | ||
Υψόμετρο κέντρου | χμ | 500 | 625 | 820 | ||
Μέγεθος γωνίας (4-γνάθος) | χμ | 1000 | 1000 | 1000 | ||
Άξονας X/Z μ. μονάδα τροφοδοσίας | χμ | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 | ||
Γρήγορη ταχύτητα τροφοδοσίας στον άξονα X/Z | mm/min | 3000/5000 | 3000/5000 | 3000/5000 | ||
Διασταυρούμενη μετακίνηση (X) | χμ | 570 | 570 | 630 | ||
Τύπος στύλου εργαλείου | - | Επικαιροποιημένο | Επικαιροποιημένο | Επικαιροποιημένο | ||
Χρόνος αλλαγής εργαλείου | σ | 2.6 | 2.6 | 2.6 | ||
Ακριβότητα επαναλαμβανόμενης τοποθέτησης του πύργου | χμ | 0.01 | 0.01 | 0.01 | ||
Μέγεθος τμήματος εργαλείου | χμ | 40x40 | 40x40 | 40x40 | ||
Διάμετρος πτερύγιας ουράς | χμ | 160 | 160 | 160 | ||
Ταξίδι με φτερούγες | χμ | 300 | 300 | 300 | ||
Στενές φτερούγες από ουρά | - | MT1 | MT1 | MT1 | ||
Σύστημα CNC | - | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | ||
Ακριβότητα εργασίας | - | IT6-IT7 | IT6-IT7 | IT6-IT7 | ||
Ακατέργαστη επιφάνεια | μm | Ρα1.6 | Ρα1.6 | Ρα1.6 | ||
Κύρια ισχύς κινητήρα | kw | 30 | 30 | 30 | ||
Βάρος της μηχανής | χιλιόγραμμο | 9800/10200/10600/11800/13000/14800/16600/20600/24600/28600/- | ||||
μήκος μηχανής | χμ | 4300/4800/5300/6300/7300/8300/9300/11300/13300/15300/- | ||||
πλάτος της μηχανής | χμ | 2530 | 2530 | 2780 | ||
Υψόμετρος μηχανής | χμ | 2150 | 2150 | 2600 | ||
√ Σύστημα CNC FANUC/GSK/SIEMENS √ 4-αρχίδια √ ηλεκτρικό εργαλειοστάσιο 4 σταθμών √ Φώτα εργασίας √ Σύστημα ψύξης √ Ημικλειστή προστασία √ Εγχειρίδιο γεννήτριας παλμών (MPG) √ νεκρά κέντρα √ Πυροβόλο λάδι √ Πιλοτική λάμπα √ αυτόματη αντλία λίπανσης √ χειροκίνητη μετακίνηση της ουράς √ Εργαλεία και εργαλειοθήκη √ Κλίνη και μπουλόνια ισοπέδωσης √ Εγχειρίδιο λειτουργίας (Αγγλικά) | _ Ηλεκτρικό κινητό σχοινί _ Σταθερή ανάπαυση _ Ακολουθήστε το υπόλοιπο _ 6 σταθμοί εργαλείων _ Ζωντανά κέντρα Κλιματιστικό _ Μεταφορέας τσιπ _ Πλήρη φρουρά |
Λεπτομέρειες μηχανής

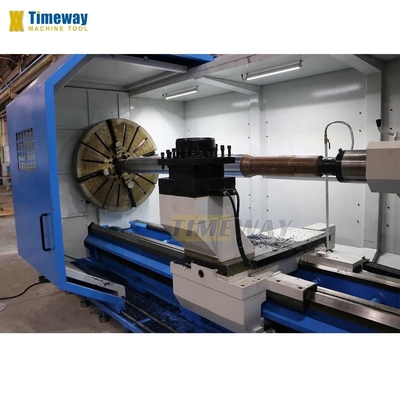

Τσακ:
- Τυπική ανεξάρτητη γροθιά με 4 σαγόνες για τη συμπίεση ειδικών μερών.
Ηλεκτρικός πύργος 4 σταθμών:
- Υιοθετήστε διάσημη μάρκα ηλεκτρικό πύργο, υψηλή ακρίβεια θέσης.
Σύστημα CNC:
ΣΕΜΕΝΣ, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK, κλπ. για την επιλογή σας.
Κύτος:
Η χειροκίνητη μετακίνηση είναι τυποποιημένη, η ηλεκτρική μετακίνηση είναι προαιρετική.
Ηλεκτρικό ντουλάπι σύμφωνα με το πρότυπο CE:
Καθαρή και καθαρή ηλεκτρική διάταξη.
Υιοθέτηση ηλεκτρικών εξαρτημάτων με πρότυπο CE.
Αυτοματοποιημένη αντλία λίπανσης:
Αυτοματοποιημένη και διαλείπουσα λίπανση κάθε σιδηροτροχιάς καθοδήγησης για την παράταση της ζωής της μηχανής.
Πύργος κατακόρυφου τύπου 4 σταθμών:
Τύπος
Ψηλός πύργος 6 σταθμών:
Προαιρετικό
Οριζόντιος πύργος 6 σταθμών:
Προαιρετικό
Δοκιμή - στρογγυλότητα και κυλινδρικότητα:
Ακριβής περιστροφή της εξωτερικής επιφάνειας της ράβδου, ακρίβεια δοκιμής:
Στρογγυλότητα: μικρότερη από 0,01 mm·
Κύλινδρος: μικρότερο από 0,025/300 mm
Δοκιμή - κατακόρυφη:
Ακριβότητα περιστροφής της τελικής επιφάνειας του δίσκου, ακρίβεια δοκιμής:
Σημικότητα: μικρότερη από 0,02/300 mm
Δοκιμή - τραχύτητα:
Επεξεργασία με ακρίβεια της εξωτερικής επιφάνειας της ράβδου, ακρίβεια δοκιμής: Ακαμψία: Ra1.6um
Δοκιμή περιστροφής νήματος:
Τά νήματα κοκκίνιστης στροφής (κόκκιστη: 1:16, Στροφή νήματος: 3,175 mm), μετά από δοκιμή με ειδική συσκευή μέτρησης, μπορεί να ανταποκριθεί σε σωρευτικό σφάλμα στροφής έως 0,015/25,4 mm.
Συμπληρωματικά μέρη δοκιμής:
Όλα τα lathes CNC πρέπει να πραγματοποιήσουν μια τελική διαδικασία κοπής μετά από όλες τις τυποποιημένες επιθεωρήσεις του μηχανήματος, μέσω της κοπής εξωτερικής επιφάνειας, βήματα, επιφάνεια τόξου, κωνική επιφάνεια, κλπ.,για να επιθεωρηθεί η σταθερότητα του συστήματος CNC και η συνολική απόδοση της μηχανής.
Γιατί να Επιλέξετε Εμάς
Ρενίσαου, λέιζερ παρεμβολικό:
Πριν από την παράδοση, υιοθετεί λέιζερ RENISHAW του Ηνωμένου Βασιλείου για να κάνει δοκιμές δυναμικής ακρίβειας και αντιστάθμιση, έτσι ώστε το μηχάνημα να έχει την υψηλή ακρίβεια τοποθέτησης και την ακρίβεια επανατοποθέτησης.
Εισαγωγή της εταιρείας
Θέλετε να μάθετε περισσότερες λεπτομέρειες σχετικά με αυτό το προϊόν
