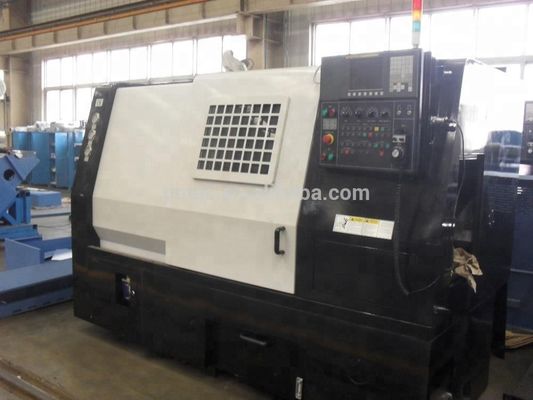

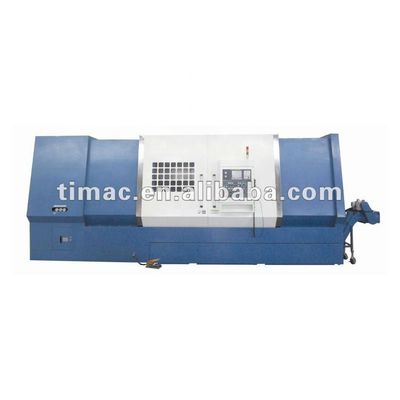

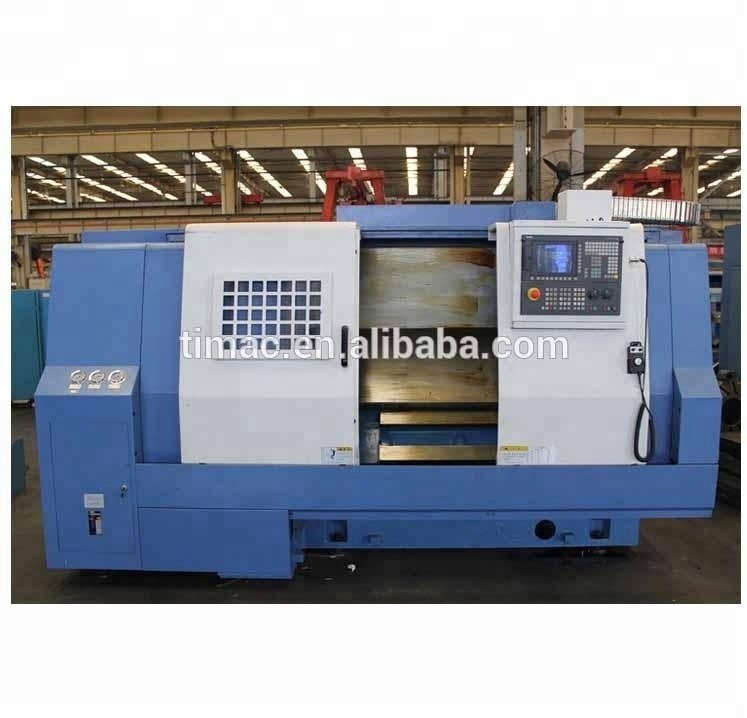

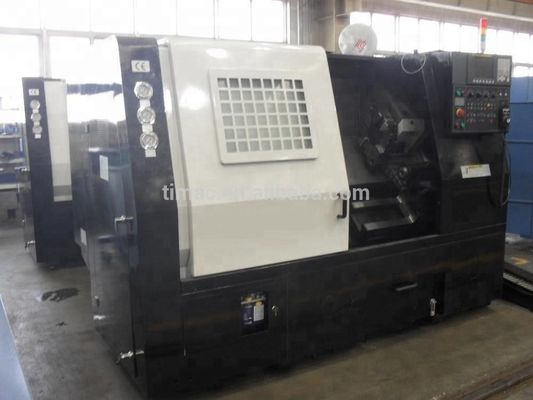

Δίδυμο Σπινδάλιο FANUC Στρίφτης Σκοινί CNC Στρογγυλομηχανή AK-25 με 12 σταθμούς εργαλείων
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | TIMAC |
| Πιστοποίηση: | ISO9001; CE |
| Αριθμό μοντέλου: | ΑΚ-25 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $53,000.00/sets 1-2 sets |
| Συσκευασία λεπτομέρειες: | Κουτί από ξύλο (φουμιγμένα) |
| Δυνατότητα προσφοράς: | 50 σετ/σετ ανά μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος: | Οριζόντια | Μέγιστο μήκος του εργασιακού υλικού (mm): | 3000 |
|---|---|---|---|
| Δομή: | Τόρνος κρεβατιών ραπίσματος | Ικανότητα επεξεργασίας: | Βαρύ φορτίο |
| πλάτος του κρεβατιού (mm): | 180 χιλ. | Δύναμη κινητήρα σπινδέλου ((kW): | 30 |
| Αριθμός σπινδάλων: | Δίδυμο | Αριθμός αξόνων: | 3 |
| Δρόμος (άξονας Χ) ((mm): | 230 χιλ. | Δρόμος (άξονας Z) ((mm): | 2965 χιλιοστά |
| Ακριβότητα θέσης (mm): | 00,01 mm | Επαναληπτότητα (X/Y/Z) (mm): | 0,007 |
| Μέγεθος (L*W*H): | 2270x1470x1650 χιλιοστά | Τετάρτη: | Όπως απαιτείται |
| Σύστημα ελέγχου CNC: | FANUC | Σταθμοί σταθμών εργαλείων: | 12 |
| Βάρος (kg): | 4500 | Εγγύηση: | 1 έτος |
| Βασικά σημεία πώλησης: | Αυτοματοποιημένο | Έκθεση δοκιμής μηχανής: | Παροχή |
| Ελέγχος εξόδου με βίντεο: | Παροχή | Εγγύηση βασικών εξαρτημάτων: | 1 έτος |
| CNC ή όχι: | ΚΑΤ | Αυτόματη βαθμολογία: | Αυτοματοποιημένο |
| Υπηρεσία μετά την πώληση: | Υποστήριξη μέσω διαδικτύου | Εργαλεία CNC: | Εργαλεία μηχανής |
| Μέγιστη διάμετρος ταλάντευσης: | 520mm | Βάρος: | 4500/5000kg |
| Δύναμη (w): | 30KW | Warrany: | 1 έτος |
| Μέγιστο μήκος του κομματιού προς κατεργασία: | 3000 χιλιοστά | Υπόθεση: | Νέο |
| Εφαρμόσιμες βιομηχανίες: | Καταστήματα κατασκευαστικών υλικών, εργοστάσια κατασκευής, άλλα | Τοποθεσία αίθουσας επίδειξης: | Γαλλία, Περού, Ρωσία, Ταϊλάνδη, Μαλαισία |
| Τύπος εμπορίας: | Άλλα | Βασικά συστατικά: | Ρουλεμάν, μηχανή, εργαλείο, κιβώτιο ταχυτήτων |
| Μαξ. Στροφή μήκους (mm): | 1905 | Έτος: | 2022 |
| Μέγιστη ταχύτητα περιστροφής (rp.m): | 3500 r.p.m | Στρίψιμο σπινδέλου ((mm): | 87 |
| Λιμάνι: | Λιμάνι Tianjin | ||
Περιγραφή προϊόντων
Πλήρης λειτουργία CNC Στροφή
Χαρακτηριστικό:
1. Παντοδύναμη μηχανή CNC
2Μηχανή CNC με ημι-κλειστό βρόχο
3Κέντρο στροφής CNC με άξονα C
4. Τριχόπλευρο Τύπου Σκίτου CNC
Παράμετρος:
| Προδιαγραφές | Μονάδα | ΑΚ-25 | ΑΚ-35 |
| Γύρνα στο κρεβάτι. | χμ | 520 | 660 |
| Μαξ. Γυρνάω. | χμ | 420 | 550 |
| Μαξ. Γυρνάω την άμαξα. | χμ | 360 | 420 |
| Μέγιστο μήκος περιστροφής | χμ | 530/905/1405/1905 | 780/1530/1890/2890 |
| Απόσταση μεταξύ των κέντρων | χμ | 625/1000/1500/2000 | 890/1640/2000/3000 |
| Μέγιστη χωρητικότητα. | χμ | 70 | 80 |
| Ταξίδι στον άξονα Χ | χμ | 230 | 305 |
| Ταξιδεύσεις στον άξονα Z | χμ | 590/965/1465/1965 | 855/1605/1965/2965 |
| Γρήγορη διαδρομή (άξονας x και z) | m/min | 12.0/15 | 12.0/15 |
| Τρίψιμο τροφής (άξονας x και z) | mm/min | 5000 | 5000 |
| Χειροκίνητη τροφοδοσία (άξονας x και z) | mm/min | 1260 | 1260 |
| Ταχύτητα σπινδέλου | στροφές | 35-3500 | 25-2500 |
| Πύργος σπινθήρα | χμ | Α2-8 | Α2-8 |

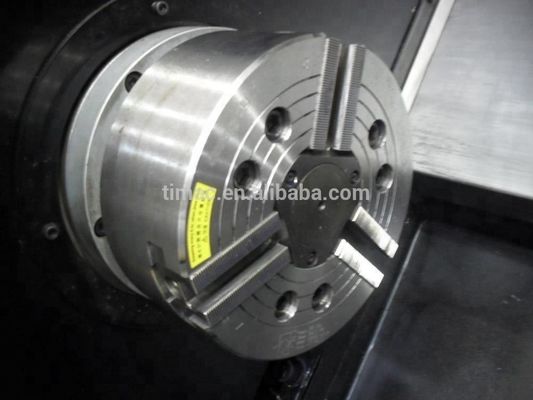

| Μέγεθος του τσακ | χιλιοστό | 10 ίντσες. | 12 ίντσες. |
| Διάταξη του αγωγού (διαγράμματα) | χμ | 130 | 160 |
| Διάτρηση σπινδέλου ((dia) | χμ | 87 | 92 |
| Αριθμός σταθμών |
| 12 | 12 |
| Χρόνος δεικτικοποίησης | σ | 1 | 1 |
| Μέγεθος της ράβδου εργαλείου | χμ | 25×25 | 25×25 |
| Βαρετό μπαρ μαχαίρι μέρα | χμ | 40 | 50 |
| Μηχανή κύριας σπείρας | kw | 18.5/15 | 30/22 |
| Μηχανές και συσκευές για την κατασκευή ηλεκτρικών κινητήρων | kw | 1.6 | 3 |
| Σερβοκινητήρας άξονα Z | kw | 3 | 4 |
| Μέγιστη διακίνηση της ουράς | χμ | 490/865/1365/1865 | 760/1500/1900/2900 |
| Πέρα από την ουρά | χμ | 85 | 110 |
| Ταξιδεύσεις απορροής | χμ | 80 | 100 |
| Τρύπα με κωνική πίδακα στην ουρά |
| MT-5 | MT-5 |
| Δύναμη | kw | 30 | 46 |
| Βάρος της μηχανής | χιλιόγραμμο | 5000/5500/6500/7500 | 8000/10000/11000/15000 |
| Χώρος δαπέδου |
| 3000/3380×1545, 4550×1630, 4960×1900 | 3620 × 1820, 4725 × 1840, 5825×1900, 7000×2200 |
| Ακριβότητα θέσης στον άξονα Χ R | χμ | 0.01 | 0.01 |
| Ακριβότητα τοποθέτησης στον άξονα Χ B | χμ | 0.012 | 0.012 |
| Ακριβότητα τοποθέτησης στον άξονα Χ A | χμ | 0.025 | 0.025 |
| Ακριβότητα θέσης στον άξονα Z R | χμ | 0.007 | 0.007 |
| Ακριβότητα θέσης στον άξονα Z B | χμ | 0.006 | 0.006 |
| Ακριβότητα τοποθέτησης στον άξονα Z A | χμ | 0.016 | 0.016 |
*** Τυπικά εξαρτήματα:
FANUC 0i TD σύστημα CNC, σύστημα ψύξης, υδραυλικό σύστημα, τυποποιημένο φωτιστικό, προστατευτικό τσιπ, πλήρες, φωτιστικό λειτουργίας, υδραυλικό τσουκάκι, πύργο τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου,Δραστηριότητα άξονα C (σειρά M), Πύργος με κινητήρα (σειρά M), Φαγγίτης (σειρά M), Ένα σύνολο εργαλείων, Τεχνικά έγγραφα.
*** Προαιρετικά αξεσουάρ:
Μεταφορέας τσιπ, κουβά τσιπ, Εργαλειοθέτης, Υδραυλική διάτρηση τρύπας, Προγραμματισμός καρυδιά, Αυτοματοποιημένη πόρτα, Υδραυλική σταθερή στάση.
* AKJ-15, σειρά AKJ-25 Οικονομικός τύπος CNC στρογγυλομηχανή CNC
* Σειρά ΑΚ-15Β Τεχνητήρας CNC με κλίση κρεβατιού
* Σειρά AK-25 Τεχνητήρα CNC με κλίση κρεβατιού
* AK-15M, AK-25M Sereies Κέντρο στροφής CNC (με άξονα C)
* ΑΚ-25DS Σειράς Διπλό Σπινδάλιο CNC Στρογγυλομηχανή
Συσκευή:Αξιολόγηση των επιβατών και των επιβατών
ή θήκη από πλακέ (προαιρετικό)
Μέγεθος συσκευασίας:
Ένα κομμάτι σε μία θήκη: 2950*1150*1750MM N.W./G.W.: 1850/2250KG
