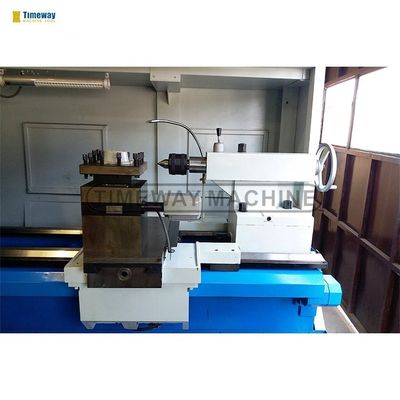

Μεγάλο Swing Flat Bed Lathe CNC Γύρισμα Tornos με Max. μήκος του εργασιακού 1500mm

Μεγάλο Swing Flat Bed Lathe CNC Γύρισμα Tornos με Max. μήκος του εργασιακού 1500mm

Λεπτομέρειες:

Τόπος καταγωγής: Χενάν, Κίνα
Μάρκα: TIMAC, TIMEWAY
Αριθμό μοντέλου: ΑΚ-1000, ΑΚ-800

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min: 1 σύνολο
Τιμή: $38,999.00/sets 1-1 sets
Συσκευασία λεπτομέρειες: ξύλινη θήκη ή θήκη αντιγραμμικού ξύλου, παλέτα
Δυνατότητα προσφοράς: 800 σετ/σετ ετησίως
Καλύτερη τιμή Επικοινωνία

Λεπτομερής ενημέρωση

Τύπος: Οριζόντια Μέγιστο μήκος του εργασιακού υλικού (mm): 1500
Δομή: Επίπεδος τόρνος κρεβατιών Ικανότητα επεξεργασίας: Βαρύ φορτίο
Μέγιστο βάρος του κομματιού προς κατεργασία (κλ): 3000 πλάτος του κρεβατιού (mm): 600 χιλιοστά
Δύναμη κινητήρα σπινδέλου ((kW): 15 Αριθμός σπινδάλων: Μονό
Αριθμός αξόνων: 2 Δρόμος (άξονας Χ) ((mm): 420 χλστ
Δρόμος (άξονας Z) ((mm): 1500 χιλιοστά Ακριβότητα θέσης (mm): ±0.001
Επαναληπτότητα (X/Y/Z) (mm): ±0.008 Μέγεθος (L*W*H): 4105x2219x2010 χιλιοστά
Τετάρτη: 200V - 460V Σύστημα ελέγχου CNC: Siemens 808d
Σταθμοί σταθμών εργαλείων: 4 Βάρος (kg): 5300
Εγγύηση: 1 έτος Βασικά σημεία πώλησης: Μεγάλη διάρκεια ζωής
Έκθεση δοκιμής μηχανής: Παροχή Ελέγχος εξόδου με βίντεο: Παροχή
Εγγύηση βασικών εξαρτημάτων: 1 έτος Χρώμα: Προσαρμοσμένη επιλογή
Στρίψιμο σπινθήρα: Μέτρο 120 (μέτρο 150 προαιρετικό) Τύπος μηχανής: CNC βαρύ οριζόντιο στρογγυλομηχανή
Ταχύτητα σπινθήρα (χειροκίνητα 4 βήματα): 8-800 (χωρίς βήματα σε βήματα) Ταχύτητα σπινδέλου (αυτοκίνητα 4 βήματα): 8-800 (χωρίς βήματα σε βήματα)
Δυνατότητα εκτόξευσης: 6-750 (18 βήματα) Γρήγορη ταχύτητα τροφοδοσίας στον άξονα Χ: 4000mm/min
Γρήγορη ταχύτητα τροφοδοσίας στον άξονα Z: 5000mm/min Εργασιακή ακρίβεια: IT6
Ελαφρότητα: Ra1,6um Υπόθεση: Νέο
Εμπορικό σήμα Toolpost: Γιαξίνγκ Εφαρμόσιμες βιομηχανίες: Κατασκευαστικές εγκαταστάσεις, κατασκευαστικές εργασίες
Τοποθεσία αίθουσας επίδειξης: Καναδά, Ηνωμένο Βασίλειο, Ηνωμένες Πολιτείες, Ιταλία, Γαλλία, Γερμανία, Βραζιλία, Περού, Πακιστάν, Μ Μέγιστη ταχύτητα περιστροφής (rp.m): 800 στροφές/ώρα
Στρίψιμο σπινδέλου ((mm): 100 (140 προαιρετικά) Μαξ. Στροφή μήκους (mm): 1350
Τύπος εμπορίας: Ζεστό προϊόν 2021 Βασικά συστατικά: Υποκείμενο, κινητήρας, αντλία, γρανάζια, δοχείο πίεσης, κιβώτιο ταχυτήτων, σύστημα CNC

Περιγραφή προϊόντων

Μεγάλο Swing Flat Bed Lathe CNC Γύρισμα Tornos με Max. μήκος του εργασιακού 1500mm 0
Περιγραφή των προϊόντων
Μεγάλο Swing Flat Bed Lathe CNC Γύρισμα Tornos με Max. μήκος του εργασιακού 1500mm 1
√ Σύστημα CNC FANUC/GSK/SIEMENS
√ Τρία σαγόνια
√ ηλεκτρικό εργαλειοστάσιο 4 σταθμών
√ Φώτα εργασίας
√ Σύστημα ψύξης
√ Ημικλειστή προστασία
√ Εγχειρίδιο γεννήτριας παλμών (MPG)
√ νεκρά κέντρα
√ Πυροβόλο λάδι
√ Πιλοτική λάμπα
√ αυτόματη αντλία λίπανσης
√ χειροκίνητη μετακίνηση της ουράς
√ Εργαλεία και εργαλειοθήκη
√ Κλίνη και μπουλόνια ισοπέδωσης
√ Εγχειρίδιο λειτουργίας (Αγγλικά)
_ 4 γνάθια
_ Σταθερή ανάπαυση
_ Ακολουθήστε το υπόλοιπο
_ Υδραυλικό τσακ
_ Πενουματικό τσακ
_ Υδραυλική ράβδος
_ 6 σταθμοί εργαλείων
_ Ζωντανά κέντρα
Κλιματιστικό
_ Μεταφορέας τσιπ
_ Πλήρη φρουρά
Μεγάλο Swing Flat Bed Lathe CNC Γύρισμα Tornos με Max. μήκος του εργασιακού 1500mm 2
Προδιαγραφές
Μονάδα
ΑΚ-800
ΑΚ-1000
Μαξ. Γύρνα στο κρεβάτι.
χμ
800
1000
Μαξ, γύρνα πάνω από το διασταυρούμενο διαδρόμιο.
χμ
480
680
Απόσταση μεταξύ των κέντρων
χμ
1000/1500/2000/3000/4000/5000/6000/8000/-

Μέγιστο μήκος στροφής
χμ
850/1350/1850/2850/3850/4850/5850/7850/-

πλάτος κρεβατιού
χμ
600
600
Δυνατότητα φόρτωσης
χιλιόγραμμο
3000
3000
Πύργος σπινθήρα
χμ
C11 (C15 προαιρετικό)
C11 (C15 προαιρετικό)
Διάτρηση σπινθήρα
χμ
100 (140 προαιρετικά)
100 (140 προαιρετικά)
Σπονδυλικός σπινθήρας
-
Μέτρο 120 (μέτρο 150 προαιρετικό)
Μέτρο 120 (μέτρο 150 προαιρετικό)
Ταχύτητα σπινθήρα (χειροκίνητα βήματα)
στροφές
6-750 (18)
6-750 (18)
Ταχύτητα του σπινδέλου (χειροκίνητο 4 βήματα χωρίς βήματα)
στροφές
8-800
8-800
Ταχύτητα σπινθήρα (υδραυλικά 4 βήματα, χωρίς βήματα)
στροφές
8-800
8-800
Υψόμετρο κέντρου
χμ
400
500
Μέγεθος τσουλήθρου
χμ
400
400
Άξονας X/Z μ. μονάδα τροφοδοσίας
χμ
0.001/0.001
0.001/0.001
Γρήγορη ταχύτητα τροφοδοσίας στον άξονα X/Z
mm/min
4000/5000
4000/5000
Διασταυρούμενη μετακίνηση (X)
χμ
420
420
Τύπος στύλου εργαλείου
-
V4 (V6/H6/H8 προαιρετικά)
V4 (V6/H6/H8 προαιρετικά)
Χρόνος αλλαγής εργαλείου
σ
2.4
2.4
Ακριβότητα επαναλαμβανόμενης τοποθέτησης του πύργου
χμ
0.008
0.008
Μέγεθος τμήματος εργαλείου
χμ
40x40
40x40
Διάμετρος πτερύγιας ουράς
χμ
100
100
Ταξίδι με φτερούγες
χμ
250
250
Στενές φτερούγες από ουρά
-
MT6 (MT5 προαιρετικό)
MT6 (MT5 προαιρετικό)
Σύστημα CNC
-
FANUC/GSK/SIEMENS
FANUC/GSK/SIEMENS
Ακριβότητα εργασίας
-
IT6
IT6
Ακατέργαστη επιφάνεια
μm
Ρα1.6
Ρα1.6
Κύρια ισχύς κινητήρα
kw
15
15
Βάρος της μηχανής
χιλιόγραμμο
4800/5300/5600/6000/6800/7600/8250/9750/-

μήκος μηχανής
χμ
3605/4105/4645/5600/6430/7600/8485/10485/-

πλάτος της μηχανής
χμ
2219
2219
Υψόμετρος μηχανής
χμ
1830
2010
Μεγάλο Swing Flat Bed Lathe CNC Γύρισμα Tornos με Max. μήκος του εργασιακού 1500mm 3
1.Αυτή η σειρά CNC γύρισμα υιοθετεί τυποποιημένο χυτοσίδηρο (HT300) ένα χύτευση χύτευσης, μετά τη δεύτερη θεραπεία γήρανσης, έχει χαρακτηριστικό της σταθερής απόδοσης.ικανότητα κατά των δονήσεων· Επεξεργάζονται με μέση συχνότητα θέρμανσης (σκληρότητα μεγαλύτερη από SHAW 68) και επεξεργάζονται από την εισαγόμενη μηχανή τριβής οδηγού, ώστε να εξασφαλίζεται μακρά διάρκεια ζωής, υψηλή ακρίβεια και καλή συντήρηση.
2.Το κρεβάτι (από 1000 mm-5000 mm) είναι μονότμητου τύπου, 6000 mm και πάνω από το κρεβάτι είναι δύο κομμάτια με μπουτ.
3.Αυτή η σειρά μηχανή σπινδάλιο τρύπα έχει δύο είδη, ένα είναι Φ100 mm, το άλλο είναι Φ140 mm. Σπινδάλιο ρουλεμάνιο χρησιμοποιεί το γνωστό ρουλεμάνιο της Κίνας που κατασκευάζεται από HRB, LYC και ZWZ, όπως μπορεί να ρυθμιστεί NSK,SKF και άλλα εισαγόμενα ρουλεμάνΔιάμετρος τρύπησης Φ140 mm για την επεξεργασία μεγαλύτερων τρυπών ή σωλήνων.
4. Αυτόματος υδραυλικός διακόσμησης 4 βημάτων που ελέγχεται από τον κωδικό M, αυτόματη αλλαγή ταχύτητας χωρίς βήματα που ελέγχεται από την επιλογή του κωδικού S· χειροκίνητη αλλαγή ταχύτητας 4 βημάτων που ελέγχεται με το χέρι,αυτόματη αλλαγή ταχύτητας χωρίς βήματα που ελέγχεται από την επιλογή του κωδικού S· χειροκίνητη αλλαγή ταχύτητας 18 βημάτων με χειροκίνητο έλεγχο.
5. Το κουτί σπινδέλου υιοθετεί μια συμμετρική δομή για να κάνει την θερμική παραμόρφωση ομοιόμορφη και να αποφύγει την εκτόπιση του κέντρου του σπινδέλου.η κεφαλή λιπαίνεται με κύκλο λάδισηςΤο μπροστινό άκρο του κύριου άξονα υιοθετεί μια δομή τριών στήριξης ενός διμερούς γωνιακού ρουλευτή σφαίρας επαφής.Τα γρανάζια στο κεφάλι είναι σβησμένα και γειωμένα για να εξασφαλιστεί ακριβής μετάδοση και χαμηλό θόρυβο.
6. Ο κύριος κινητήρας είναι 15 kw υψηλής ισχύος κινητήρας συχνότητας, εξοπλισμένο με Φ400 τυποποιημένο χειροκίνητο τριών σαγόνων αυτοκεντρωτικό γροθιά, σύμφωνα με τις απαιτήσεις των τελικών χρηστών διαφορετικό μέγεθος χειροκίνητο,μπορεί να επιλεγεί νευραμικό και υδραυλικό τριαδακτυλικό και τετραδακτυλικό.
7. Όλες οι μηχανές στροφείου είναι εξοπλισμένες με ηλεκτρικό πύργο, ελεύθερη ανύψωση, αλλαγή εργαλείου γρήγορα και εύκολα, υπάρχουν κατακόρυφοι σταθμοί 4 και 6, οριζόντιοι σταθμοί 6 και άλλοι ηλεκτρικοί πύργοι για επιλογή.
8. Πριν από την παράδοση όλες οι μηχανές στροφής θα δοκιμαστούν από τον βρετανικό ανιχνευτή λέιζερ RENISHAW για την ανίχνευση και την αντιστάθμιση της δυναμικής ακρίβειας.Έτσι η μηχανή στρογγυλομηχανής έχει υψηλή ακρίβεια θέσης και επαναλαμβάνεται ακρίβεια θέσης.
9. Το σύστημα CNC χρησιμοποιεί το διεθνώς αναγνωρισμένο σύστημα FANUC, SIEMENS ή China GSK AC servo control.εξοπλισμένο με ασφαλές κουμπί έκτακτης αναστολής, όταν το μηχάνημα αντιμετωπίζει ξαφνικά μια ξαφνική διακοπή τροφοδοσίας ή άλλες διακοπές, λόγω της ειδικής κατασκευής του κυκλώματος ελέγχου,μπορεί να είναι αυτοπροστασία για να εξασφαλιστεί ότι η ασφάλεια του μηχανήματος και του προσωπικούΟ πίνακας χειρισμού βρίσκεται περίπου 1500 mm από το έδαφος, είναι εξαιρετικά μέτρια, εργονομική, ευχάριστη και εύκολη στη λειτουργία και κατανόηση της λειτουργίας της μηχανής.
10.Αυτή η σειρά μηχανής γύρισμα χρησιμοποιείται ευρέως, ευέλικτη λειτουργία, κατάλληλη για την επεξεργασία όλων των ειδών των πολύπλοκων σχημάτων των άξονων, σετ, μέρη δίσκου, όπως το στροφή εσωτερική και εξωτερική κυλινδρική επιφάνεια,κωνική επιφάνεια, κυκλική επιφάνεια, τελική όψη, αυλακώσεις, θάλαμο, πεταλούδα, ειδικά για πολλαπλά είδη, μικρές παρτίδες επεξεργασίας στροφών, προσαρμοστικότητα της διαδικασίας, υψηλή απόδοση επεξεργασίας, χαμηλό ποσοστό υπολείμματος,καλή συνέπεια του προϊόντος, εύκολο προγραμματισμό, απλή λειτουργία, μείωση των τεχνικών απαιτήσεων των εργαζομένων, είναι το ιδανικό μέσο μηχανικής επεξεργασίας.
Μεγάλο Swing Flat Bed Lathe CNC Γύρισμα Tornos με Max. μήκος του εργασιακού 1500mm 4

Τσακ:

- Τρία σαγόνια Chuck έρχεται τυποποιημένο για γρήγορα αυτοκεντρική κομπίνα μέρη
- Προαιρετική ανεξάρτητη γροθιά 4 και υδραυλική γροθιά

Ηλεκτρικός πύργος 4 σταθμών:

- Υιοθετήστε διάσημη μάρκα ηλεκτρικό πύργο, υψηλή ακρίβεια θέσης.
- Προαιρετικός σταθμός ταχείας αλλαγής εργαλείων

Σύστημα CNC:

ΣΕΜΕΝΣ, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK, κλπ. για την επιλογή σας.
Μεγάλο Swing Flat Bed Lathe CNC Γύρισμα Tornos με Max. μήκος του εργασιακού 1500mm 5
Μεγάλο Swing Flat Bed Lathe CNC Γύρισμα Tornos με Max. μήκος του εργασιακού 1500mm 6
Μεγάλο Swing Flat Bed Lathe CNC Γύρισμα Tornos με Max. μήκος του εργασιακού 1500mm 7

Χειροκίνητη μετακίνηση της ουράς:

Ευέλικτη και απλή λειτουργία, για τη μείωση της έντασης εργασίας και την αύξηση της απόλαυσης της λειτουργίας.

Ηλεκτρικό ντουλάπι σύμφωνα με το πρότυπο CE:

Καθαρή και καθαρή ηλεκτρική διάταξη.
Υιοθέτηση ηλεκτρικών εξαρτημάτων με πρότυπο CE.

Αυτοματοποιημένη αντλία λίπανσης:

Αυτοματοποιημένη και διαλείπουσα λίπανση κάθε σιδηροτροχιάς καθοδήγησης για την παράταση της ζωής της μηχανής.
Μεγάλο Swing Flat Bed Lathe CNC Γύρισμα Tornos με Max. μήκος του εργασιακού 1500mm 8
Μεγάλο Swing Flat Bed Lathe CNC Γύρισμα Tornos με Max. μήκος του εργασιακού 1500mm 9
Μεγάλο Swing Flat Bed Lathe CNC Γύρισμα Tornos με Max. μήκος του εργασιακού 1500mm 10

Πύργος κατακόρυφου τύπου 4 σταθμών:

Τύπος

Ψηλός πύργος 6 σταθμών:

Προαιρετικό

Οριζόντιος πύργος 6 σταθμών:

Προαιρετικό
Μεγάλο Swing Flat Bed Lathe CNC Γύρισμα Tornos με Max. μήκος του εργασιακού 1500mm 11
Μεγάλο Swing Flat Bed Lathe CNC Γύρισμα Tornos με Max. μήκος του εργασιακού 1500mm 12
Μεγάλο Swing Flat Bed Lathe CNC Γύρισμα Tornos με Max. μήκος του εργασιακού 1500mm 13
Μεγάλο Swing Flat Bed Lathe CNC Γύρισμα Tornos με Max. μήκος του εργασιακού 1500mm 14

Δοκιμή - στρογγυλότητα και κυλινδρικότητα:

Ακριβής περιστροφή της εξωτερικής επιφάνειας της ράβδου, ακρίβεια δοκιμής:
Στρογγυλότητα: μικρότερη από 0,01 mm·
Κύλινδρος: μικρότερο από 0,025/300 mm

Δοκιμή - κατακόρυφη:

Ακριβότητα περιστροφής της τελικής επιφάνειας του δίσκου, ακρίβεια δοκιμής:
Σημικότητα: μικρότερη από 0,02/300 mm

Δοκιμή - τραχύτητα:

Επεξεργασία με ακρίβεια της εξωτερικής επιφάνειας της ράβδου, ακρίβεια δοκιμής: Ακαμψία: Ra1.6um
Μεγάλο Swing Flat Bed Lathe CNC Γύρισμα Tornos με Max. μήκος του εργασιακού 1500mm 15
Μεγάλο Swing Flat Bed Lathe CNC Γύρισμα Tornos με Max. μήκος του εργασιακού 1500mm 16
Μεγάλο Swing Flat Bed Lathe CNC Γύρισμα Tornos με Max. μήκος του εργασιακού 1500mm 17

Δοκιμή περιστροφής νήματος:

Τά νήματα κοκκίνιστης στροφής (κόκκιστη: 1:16, Στροφή νήματος: 3,175 mm), μετά από δοκιμή με ειδική συσκευή μέτρησης, μπορεί να ανταποκριθεί σε σωρευτικό σφάλμα στροφής έως 0,015/25,4 mm.
Μεγάλο Swing Flat Bed Lathe CNC Γύρισμα Tornos με Max. μήκος του εργασιακού 1500mm 18
Μεγάλο Swing Flat Bed Lathe CNC Γύρισμα Tornos με Max. μήκος του εργασιακού 1500mm 19
Μεγάλο Swing Flat Bed Lathe CNC Γύρισμα Tornos με Max. μήκος του εργασιακού 1500mm 20

Συμπληρωματικά μέρη δοκιμής:

Όλα τα lathes CNC πρέπει να πραγματοποιήσουν μια τελική διαδικασία κοπής μετά από όλες τις τυποποιημένες επιθεωρήσεις του μηχανήματος, μέσω της κοπής εξωτερικής επιφάνειας, βήματα, επιφάνεια τόξου, κωνική επιφάνεια, κλπ.,για να επιθεωρηθεί η σταθερότητα του συστήματος CNC και η συνολική απόδοση της μηχανής.
Μεγάλο Swing Flat Bed Lathe CNC Γύρισμα Tornos με Max. μήκος του εργασιακού 1500mm 21
Μεγάλο Swing Flat Bed Lathe CNC Γύρισμα Tornos με Max. μήκος του εργασιακού 1500mm 22
Μεγάλο Swing Flat Bed Lathe CNC Γύρισμα Tornos με Max. μήκος του εργασιακού 1500mm 23
Μεγάλο Swing Flat Bed Lathe CNC Γύρισμα Tornos με Max. μήκος του εργασιακού 1500mm 24
Μεγάλο Swing Flat Bed Lathe CNC Γύρισμα Tornos με Max. μήκος του εργασιακού 1500mm 25
Μεγάλο Swing Flat Bed Lathe CNC Γύρισμα Tornos με Max. μήκος του εργασιακού 1500mm 26
Ρενίσαου, λέιζερ παρεμβολικό:
Πριν από την παράδοση, υιοθετεί λέιζερ RENISHAW του Ηνωμένου Βασιλείου για να κάνει δοκιμές δυναμικής ακρίβειας και αντιστάθμιση, έτσι ώστε το μηχάνημα να έχει την υψηλή ακρίβεια τοποθέτησης και την ακρίβεια επανατοποθέτησης.
Μεγάλο Swing Flat Bed Lathe CNC Γύρισμα Tornos με Max. μήκος του εργασιακού 1500mm 27
Μεγάλο Swing Flat Bed Lathe CNC Γύρισμα Tornos με Max. μήκος του εργασιακού 1500mm 28
Μεγάλο Swing Flat Bed Lathe CNC Γύρισμα Tornos με Max. μήκος του εργασιακού 1500mm 29
Μεγάλο Swing Flat Bed Lathe CNC Γύρισμα Tornos με Max. μήκος του εργασιακού 1500mm 30
Μεγάλο Swing Flat Bed Lathe CNC Γύρισμα Tornos με Max. μήκος του εργασιακού 1500mm 31
