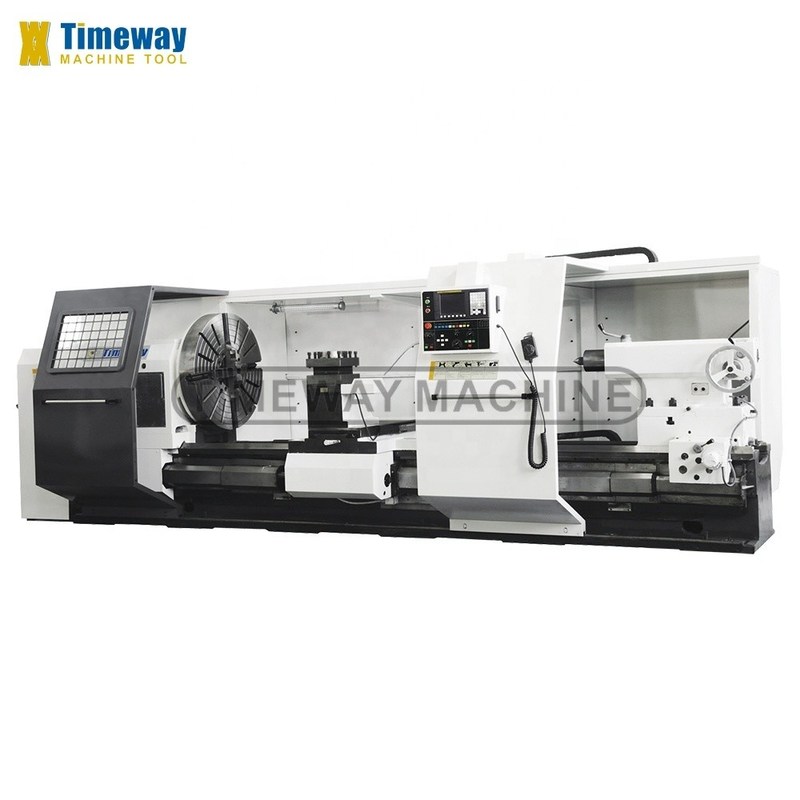

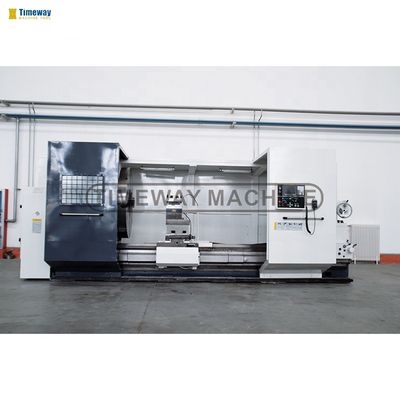

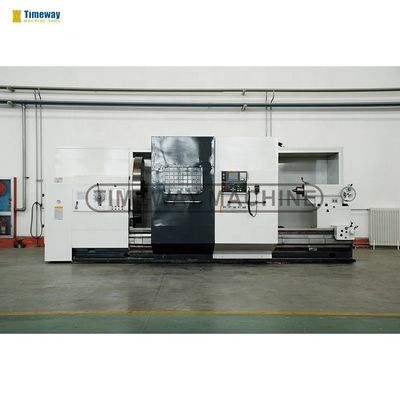

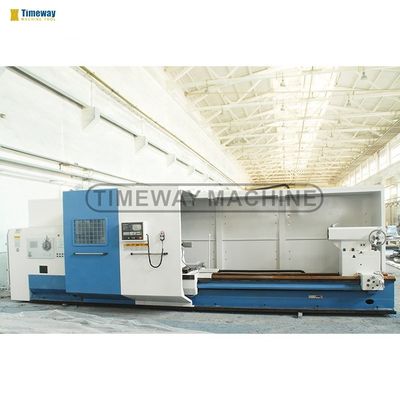

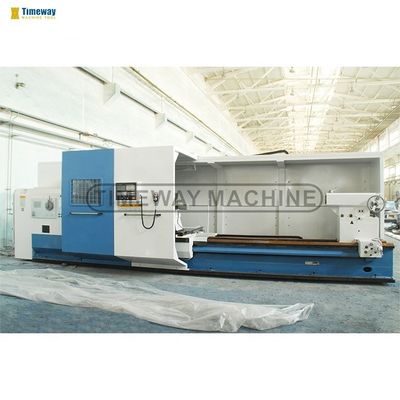

Δυνατότητα φόρτωσης 6000kg Yantai Flat Bed Metal CNC Lathe με οριζόντιο σύστημα ελέγχου
Λεπτομέρειες:
| Τόπος καταγωγής: | Χενάν, Κίνα |
| Μάρκα: | TIMAC |
| Αριθμό μοντέλου: | AK-1000B, AK-1250B, AK-1400B, AK-1600B |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $100,000.00/sets 1-2 sets |
| Συσκευασία λεπτομέρειες: | ξύλινη θήκη ή θήκη αντιγραμμικού ξύλου |
| Δυνατότητα προσφοράς: | 50 σετ/σετ ανά μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος: | Οριζόντια | Μέγιστο μήκος του εργασιακού υλικού (mm): | 4000 |
|---|---|---|---|
| Δομή: | Επίπεδος τόρνος κρεβατιών | Ικανότητα επεξεργασίας: | Βαρύ φορτίο |
| Μέγιστο βάρος του κομματιού προς κατεργασία (κλ): | 6000 (επιλογή: 8000) | πλάτος του κρεβατιού (mm): | 755 χιλ. |
| Δύναμη κινητήρα σπινδέλου ((kW): | 30 | Αριθμός σπινδάλων: | Μονό |
| Αριθμός αξόνων: | 2 | Δρόμος (άξονας Χ) ((mm): | 570 χιλ. |
| Δρόμος (άξονας Z) ((mm): | 4000 χλστ | Ακριβότητα θέσης (mm): | 00,01 mm |
| Επαναληπτότητα (X/Y/Z) (mm): | 0.005 | Μέγεθος (L*W*H): | 6300*2530*2150 |
| Τετάρτη: | Όπως το ζητάει ο πελάτης | Σύστημα ελέγχου CNC: | FANUC |
| Σταθμοί σταθμών εργαλείων: | 4 | Βάρος (kg): | 11800 |
| Εγγύηση: | 1 έτος | Βασικά σημεία πώλησης: | Υψηλής ακρίβειας |
| Έκθεση δοκιμής μηχανής: | Παροχή | Ελέγχος εξόδου με βίντεο: | Παροχή |
| Εγγύηση βασικών εξαρτημάτων: | 1 έτος | CNC ή όχι: | ΚΑΤ |
| Χρώμα: | Προσαρμοσμένη επιλογή | Μέγεθος Chuck: | 1000 χιλιοστά |
| Ο άξονας άντεξε: | 130MM | Στρίψιμο σπινθήρα: | 1:20 (140 χιλιοστά) |
| Ταχύτητα σπινθήρα: | 3.15-315 (4 βάρδιες, χωρίς βήμα) | Δυνατότητα φόρτωσης: | 6000kg (επιλογή: 8000kg) |
| Μέγιστη διάμετρος ταλάντευσης: | 1250 χιλιοστά | Κύρια ισχύς κινητήρα: | 30KW |
| Ανώτατο μήκος κομματιών προς κατεργασία: | 4000 χιλιοστά | Υπόθεση: | Νέο |
| Στρίψιμο σπινδέλου ((mm): | 130 | Εμπορικό σήμα Toolpost: | YANTAI |
| Τοποθεσία αίθουσας επίδειξης: | Καναδάς, Ηνωμένο Βασίλειο, Ηνωμένες Πολιτείες, Ιταλία, Γερμανία, Βραζιλία, Περού, Ινδονησία, Πακιστά | Έτος: | Άλλα |
| Μέγιστη ταχύτητα περιστροφής (rp.m): | 320 στροφές ανά ώρα | Μαξ. Στροφή μήκους (mm): | 3800 |
| Εφαρμόσιμες βιομηχανίες: | Εργαστήρια επισκευής μηχανημάτων, εργοστάσια παραγωγής, άλλα | Τύπος εμπορίας: | Ζεστό προϊόν 2021 |
| Βασικά συστατικά: | Συσκευές για την κατασκευή τροχιάς | ||
Περιγραφή προϊόντων
√ Σύστημα CNC FANUC/GSK/SIEMENS √ 4-αρχίδια √ ηλεκτρικό εργαλειοστάσιο 4 σταθμών √ Φώτα εργασίας √ Σύστημα ψύξης √ Ημικλειστή προστασία √ Εγχειρίδιο γεννήτριας παλμών (MPG) √ νεκρά κέντρα √ Πυροβόλο λάδι √ Πιλοτική λάμπα √ αυτόματη αντλία λίπανσης √ χειροκίνητη μετακίνηση της ουράς √ Εργαλεία και εργαλειοθήκη √ Κλίνη και μπουλόνια ισοπέδωσης √ Εγχειρίδιο λειτουργίας (Αγγλικά) | _ Ηλεκτρικό κινητό σχοινί _ Σταθερή ανάπαυση _ Ακολουθήστε το υπόλοιπο _ 6 σταθμοί εργαλείων _ Ζωντανά κέντρα Κλιματιστικό _ Μεταφορέας τσιπ _ Πλήρη φρουρά |
Προδιαγραφές | Μονάδα | ΑΚ-1000Β | ΑΚ-1250Β | ΑΚ-1400Β | ΑΚ-1600Β | |||
Μαξ. Γύρνα στο κρεβάτι. | χμ | 1000 | 1250 | 1400 | 1640 | |||
Μαξ, γύρνα πάνω από το διασταυρούμενο διαδρόμιο. | χμ | 630 | 880 | 1030 | 1250 | |||
Απόσταση μεταξύ των κέντρων | χμ | Δελτίο ΕΚ 6-1994, σημείο 1.3. | ||||||
Μέγιστο μήκος στροφής | χμ | 730/1300/1800/2800/3800/4800/5800/7800/9800/11800/- | ||||||
πλάτος κρεβατιού | χμ | 755 | 755 | 755 | 755 | |||
Δυνατότητα φόρτωσης | χιλιόγραμμο | 6000 (επιλογή: 8000) | 6000 (επιλογή: 8000) | 6000 (επιλογή: 8000) | 6000 (επιλογή: 8000) | |||
Πύργος σπινθήρα | χμ | Α2-15 | Α2-15 | Α2-15 | Α2-15 | |||
Διάτρηση σπινθήρα | χμ | 130 | 130 | 130 | 130 | |||
Σπονδυλικός σπινθήρας | - | Μετρική 140 | Μετρική 140 | Μετρική 140 | Μετρική 140 | |||
Ταχύτητα σπινθήρα (υδραυλικά 4 βήματα, χωρίς βήματα) | στροφές | 5-320 | 5-320 | 5-320 | 5-320 | |||
Υψόμετρο κέντρου | χμ | 500 | 625 | 700 | 820 | |||
Μέγεθος γωνίας (4-γνάθος) | χμ | 1000 | 1000 | 1000 | 1000 | |||
Άξονας X/Z μ. μονάδα τροφοδοσίας | χμ | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 | |||
Γρήγορη ταχύτητα τροφοδοσίας στον άξονα X/Z | mm/min | 3000/5000 | 3000/5000 | 3000/5000 | 3000/5000 | |||
Διασταυρούμενη μετακίνηση (X) | χμ | 570 | 570 | 690 | 630 | |||
Τύπος στύλου εργαλείου | - | Επικαιροποιημένο | Επικαιροποιημένο | Επικαιροποιημένο | Επικαιροποιημένο | |||
Χρόνος αλλαγής εργαλείου | σ | 2.6 | 2.6 | 2.6 | 2.6 | |||
Ακριβότητα επαναλαμβανόμενης τοποθέτησης του πύργου | χμ | 0.01 | 0.01 | 0.01 | 0.01 | |||
Μέγεθος τμήματος εργαλείου | χμ | 40x40 | 40x40 | 40x40 | 40x40 | |||
Διάμετρος πτερύγιας ουράς | χμ | 160 | 160 | 160 | 160 | |||
Ταξίδι με φτερούγες | χμ | 300 | 300 | 300 | 300 | |||
Στενές φτερούγες από ουρά | - | MT1 | MT1 | MT1 | MT1 | |||
Σύστημα CNC | - | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | |||
Ακριβότητα εργασίας | - | IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 | |||
Ακατέργαστη επιφάνεια | μm | Ρα1.6 | Ρα1.6 | Ρα1.6 | Ρα1.6 | |||
Κύρια ισχύς κινητήρα | kw | 30 | 30 | 30 | 30 | |||
Βάρος της μηχανής | χιλιόγραμμο | 9800/10200/10600/11800/13000/14800/16600/20600/24600/28600/- | ||||||
μήκος μηχανής | χμ | 4300/4800/5300/6300/7300/8300/9300/11300/13300/15300/- | ||||||
πλάτος της μηχανής | χμ | 2530 | 2530 | 2780 | 2780 | |||
Υψόμετρος μηχανής | χμ | 2150 | 2150 | 2600 | 2600 | |||

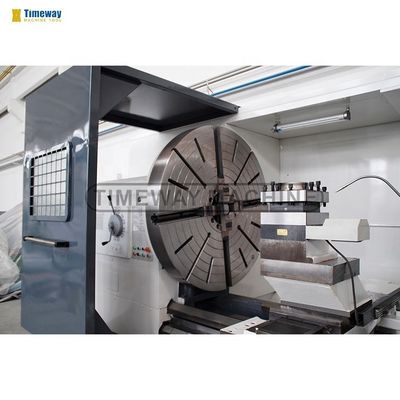

Τσακ:
- Τυπική ανεξάρτητη γροθιά με 4 σαγόνες για τη συμπίεση ειδικών μερών.
Ηλεκτρικός πύργος 4 σταθμών:
- Υιοθετήστε διάσημη μάρκα ηλεκτρικό πύργο, υψηλή ακρίβεια θέσης.
Σύστημα CNC:
ΣΕΜΕΝΣ, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK, κλπ. για την επιλογή σας.
Κύτος:
Η χειροκίνητη μετακίνηση είναι τυποποιημένη, η ηλεκτρική μετακίνηση είναι προαιρετική.
Ηλεκτρικό ντουλάπι σύμφωνα με το πρότυπο CE:
Καθαρή και καθαρή ηλεκτρική διάταξη.
Υιοθέτηση ηλεκτρικών εξαρτημάτων με πρότυπο CE.
Αυτοματοποιημένη αντλία λίπανσης:
Αυτοματοποιημένη και διαλείπουσα λίπανση κάθε σιδηροτροχιάς καθοδήγησης για την παράταση της ζωής της μηχανής.
Πύργος κατακόρυφου τύπου 4 σταθμών:
Τύπος
Ψηλός πύργος 6 σταθμών:
Προαιρετικό
Οριζόντιος πύργος 6 σταθμών:
Προαιρετικό
Δοκιμή - στρογγυλότητα και κυλινδρικότητα:
Ακριβής περιστροφή της εξωτερικής επιφάνειας της ράβδου, ακρίβεια δοκιμής:
Στρογγυλότητα: μικρότερη από 0,01 mm·
Κύλινδρος: μικρότερο από 0,025/300 mm
Δοκιμή - κατακόρυφη:
Ακριβότητα περιστροφής της τελικής επιφάνειας του δίσκου, ακρίβεια δοκιμής:
Σημικότητα: μικρότερη από 0,02/300 mm
Δοκιμή - τραχύτητα:
Επεξεργασία με ακρίβεια της εξωτερικής επιφάνειας της ράβδου, ακρίβεια δοκιμής: Ακαμψία: Ra1.6um
Δοκιμή περιστροφής νήματος:
Τά νήματα κοκκίνιστης στροφής (κόκκιστη: 1:16, Στροφή νήματος: 3,175 mm), μετά από δοκιμή με ειδική συσκευή μέτρησης, μπορεί να ανταποκριθεί σε σωρευτικό σφάλμα στροφής έως 0,015/25,4 mm.
Συμπληρωματικά μέρη δοκιμής:
Όλα τα lathes CNC πρέπει να πραγματοποιήσουν μια τελική διαδικασία κοπής μετά από όλες τις τυποποιημένες επιθεωρήσεις του μηχανήματος, μέσω της κοπής εξωτερικής επιφάνειας, βήματα, επιφάνεια τόξου, κωνική επιφάνεια, κλπ.,για να επιθεωρηθεί η σταθερότητα του συστήματος CNC και η συνολική απόδοση της μηχανής.
Ρενίσαου, λέιζερ παρεμβολικό:
Πριν από την παράδοση, υιοθετεί λέιζερ RENISHAW του Ηνωμένου Βασιλείου για να κάνει δοκιμές δυναμικής ακρίβειας και αντιστάθμιση, έτσι ώστε το μηχάνημα να έχει την υψηλή ακρίβεια τοποθέτησης και την ακρίβεια επανατοποθέτησης.
