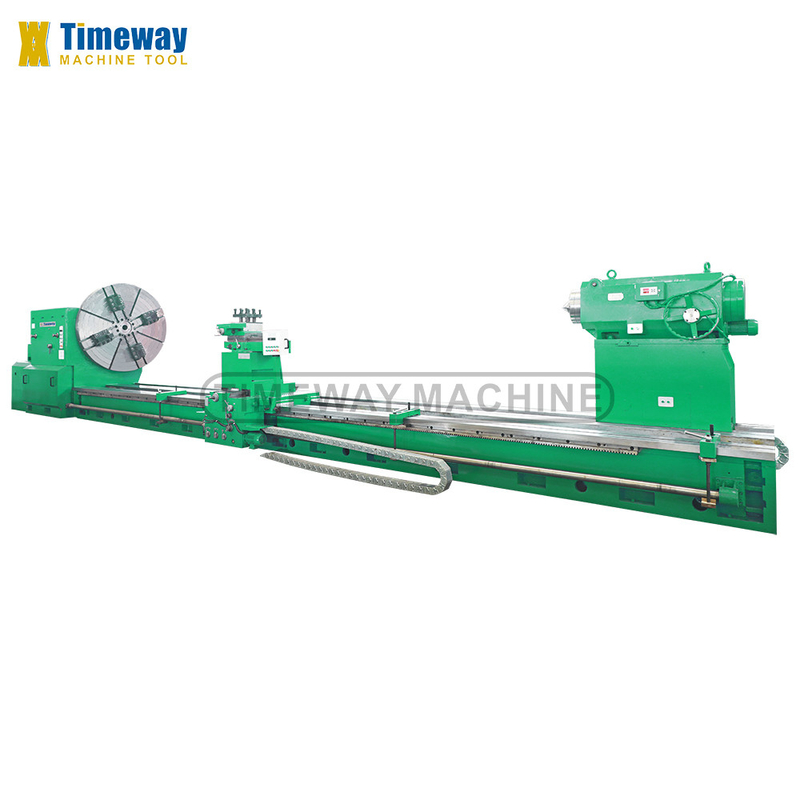

40 τόνων γιγάντιες οριζόντιες βαριές στροφές με μέγιστη κλίση 2200mm
Λεπτομέρειες:
| Τόπος καταγωγής: | Χενάν, Κίνα |
| Μάρκα: | TIMAC |
| Αριθμό μοντέλου: | Αλ-1600Η, Αλ-2000Η, Αλ-2500Η |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $450,000.00/sets 1-1 sets |
| Συσκευασία λεπτομέρειες: | Γειτονική παλέτα. |
| Δυνατότητα προσφοράς: | 10 σετ/σετ ανά μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Μέγιστο μήκος του εργασιακού υλικού (mm): | 10000 | Περιοχή ταχύτητας σπινδέλου (rpm): | 0.8 - 160 στροφές ανά ώρα |
|---|---|---|---|
| Ικανότητα επεξεργασίας: | Βαρύ φορτίο | πλάτος του κρεβατιού (mm): | 1600 |
| Τύπος: | Οριζόντια | Δύναμη κινητήρα σπινδέλου ((kW): | 75 |
| Τετάρτη: | 220V-440V | Μέγεθος (L*W*H): | 13577x2515x2655 χιλιοστά |
| Βάρος (kg): | 40000 κιλά | Εγγύηση: | 1 έτος |
| Βασικά σημεία πώλησης: | Δύναμη κοπής βαριάς χρήσης | Τύπος εμπορίας: | Συνηθισμένο προϊόν |
| Έκθεση δοκιμής μηχανής: | Παροχή | Ελέγχος εξόδου με βίντεο: | Παροχή |
| Εγγύηση βασικών εξαρτημάτων: | 1 έτος | TPI: | 1-14 |
| Αυτόματη βαθμολογία: | Εγχειρίδιο | Υπηρεσία μετά την πώληση: | Μηχανικοί διαθέσιμοι για την εξυπηρέτηση μηχανημάτων στο εξωτερικό |
| Τύπος προϊόντος: | Οριζόντια βαριά στροφή | Δυνατότητα φόρτωσης: | 40tons |
| Μέγιστη ταλάντευση πέρα από τη διαγώνια φωτογραφική διαφάνεια: | 2200 mm | Απόσταση μεταξύ των κέντρων: | 3000-20000 mm |
| Μέγιστη ροπή της στροφής: | 80000N.m. | Πλάτος κρεβατιών: | 1600 mm ((3 διάδρομοι διαδρόμου) |
| Μέγιστο ταξίδι της διαγώνιας φωτογραφικής διαφάνειας: | 800MM | Υπόθεση: | Νέο |
| Εφαρμόσιμες βιομηχανίες: | Κατασκευαστικές εγκαταστάσεις, κατασκευαστικές εργασίες | Τοποθεσία αίθουσας επίδειξης: | Καναδάς, Ηνωμένες Πολιτείες, Ιταλία, Γερμανία, Βραζιλία, Περού, Μεξικό, Ρωσία, Ισπανία, Χιλή, ΗΑΕ, Ν |
| Βασικά συστατικά: | Συσκευές που χρησιμοποιούνται για την κατασκευή τροχιάς | Μαξ. Στροφή μήκους (mm): | 9800 mm |
| Στρίψιμο σπινδέλου ((mm): | 85 | Έτος: | 2020 |
| Λιμάνι: | Λιμάνι της Κίνας | ||
Περιγραφή προϊόντων
Περιγραφή των προϊόντων
Χαρακτηριστικά:
1Το κρεβάτι της μηχανής είναι ολοκληρωμένη δομή τριών ορθογώνιων σιδηροδρόμων σε σχήμα κιβωτίου, η οποία χάνεται σε μια φορά χύτευση με υψηλής ποιότητας χύτευση
Μετά από δύο περιόδους θεραπείας γήρανσης, η σταθερότητα είναι καλή, το πλάτος του σιδηροτροχίου οδηγού είναι 1600 mm, η ακαμψία είναι
Η ακρίβεια της άλεσης από εισαγόμενα μηχανήματα άλεσης οδηγιών εξασφαλίζει μακρά διάρκεια ζωής, υψηλή
ακρίβεια και καλή διατήρηση.
2Ο κύριος μηχανισμός κίνησης της μηχανής εργαλείου τροφοδοτείται από κινητήρα συνεχούς ρεύματος 75 KW. Ο συνολικός συντελεστής ταχυτήτων του τρόπου ελέγχου μεταβλητής ταχύτητας είναι 1:22.2, 3 βήματα μεταβολής ταχύτητας, και η σχέση μηχανικής και ηλεκτρικής ταχύτητας είναι 1:200Ο σπινδύλος αποκτά ένα εύρος ρυθμίσεως ταχύτητας χωρίς βήματα από 0,8 έως 160 στροφές/min.
3Το σύστημα τροφοδοσίας συνδέεται με την κύρια κίνηση μέσω της φωτεινής ράβδου, έτσι ώστε η τροφοδοσία να σχετίζεται άμεσα με την ταχύτητα του σπινδέλου και η ταχύτητα τροφοδοσίας να είναι βολική για επιλογή.
4Η πίδακα της ουράς είναι περιστρεφόμενη δομή, η οποία μειώνει την φθορά και τη θερμότητα των κέντρων.
5Το εργαλειομηχανικό εξοπλισμένο με ηλεκτρική κινητήρα, μειώνει την ένταση εργασίας του χειριστή και βελτιώνει την αποτελεσματικότητα της εργασίας.
6Η σειρά αυτή εργαλειομηχανών παρέχει δύο είδη κεντρικού πλαισίου, δηλαδή ένα κλειστό κεντρικό πλαίσιο και ένα ανοιχτό κεντρικό πλαίσιο.
7. Δύο σειρές από υψηλής ακρίβειας ράκες είναι εγκατεστημένες μπροστά και πίσω από το μηχάνημα, οι μπροστινές ράκες οδηγούν την τροφοδοσία του καροτσού
Το στρογγυλο νήμα, και η πίσω σειρά των ράφων οδηγεί το στρογγυλο νήμα για μηχανοκίνητη κίνηση.
8. Υψηλή ακαμψία και υψηλή ακρίβεια σπιντέλ: Το ρυμουλκούμενο σπιντέλ εργαλείου μηχανής υιοθετεί εγχώρια διάσημα προϊόντα μάρκας.
Το κουτί υιοθετεί μια συμμετρική δομή για να κάνει την θερμική παραμόρφωση ομοιόμορφη και να αποφύγει την εκτόπιση του κέντρου του σπινδέλου.
Για να μειωθεί η θερμική παραμόρφωση, η κεφαλή λιπαίνεται με κύκλο λάδι.
Το καλά συναρμολογημένο σπινδύλιο έχει τα χαρακτηριστικά της χαμηλής θερμοκρασίας
αύξηση, μικρή θερμική παραμόρφωση και υψηλή ακρίβεια, η οποία καθιστά το σπινδύλιο να διατηρεί σχετικά σταθερή ακρίβεια κατά τη διάρκεια της μακροχρόνιας
Επεξεργασία.
Μετά από δύο περιόδους θεραπείας γήρανσης, η σταθερότητα είναι καλή, το πλάτος του σιδηροτροχίου οδηγού είναι 1600 mm, η ακαμψία είναι
Η ακρίβεια της άλεσης από εισαγόμενα μηχανήματα άλεσης οδηγιών εξασφαλίζει μακρά διάρκεια ζωής, υψηλή
ακρίβεια και καλή διατήρηση.
2Ο κύριος μηχανισμός κίνησης της μηχανής εργαλείου τροφοδοτείται από κινητήρα συνεχούς ρεύματος 75 KW. Ο συνολικός συντελεστής ταχυτήτων του τρόπου ελέγχου μεταβλητής ταχύτητας είναι 1:22.2, 3 βήματα μεταβολής ταχύτητας, και η σχέση μηχανικής και ηλεκτρικής ταχύτητας είναι 1:200Ο σπινδύλος αποκτά ένα εύρος ρυθμίσεως ταχύτητας χωρίς βήματα από 0,8 έως 160 στροφές/min.
3Το σύστημα τροφοδοσίας συνδέεται με την κύρια κίνηση μέσω της φωτεινής ράβδου, έτσι ώστε η τροφοδοσία να σχετίζεται άμεσα με την ταχύτητα του σπινδέλου και η ταχύτητα τροφοδοσίας να είναι βολική για επιλογή.
4Η πίδακα της ουράς είναι περιστρεφόμενη δομή, η οποία μειώνει την φθορά και τη θερμότητα των κέντρων.
5Το εργαλειομηχανικό εξοπλισμένο με ηλεκτρική κινητήρα, μειώνει την ένταση εργασίας του χειριστή και βελτιώνει την αποτελεσματικότητα της εργασίας.
6Η σειρά αυτή εργαλειομηχανών παρέχει δύο είδη κεντρικού πλαισίου, δηλαδή ένα κλειστό κεντρικό πλαίσιο και ένα ανοιχτό κεντρικό πλαίσιο.
7. Δύο σειρές από υψηλής ακρίβειας ράκες είναι εγκατεστημένες μπροστά και πίσω από το μηχάνημα, οι μπροστινές ράκες οδηγούν την τροφοδοσία του καροτσού
Το στρογγυλο νήμα, και η πίσω σειρά των ράφων οδηγεί το στρογγυλο νήμα για μηχανοκίνητη κίνηση.
8. Υψηλή ακαμψία και υψηλή ακρίβεια σπιντέλ: Το ρυμουλκούμενο σπιντέλ εργαλείου μηχανής υιοθετεί εγχώρια διάσημα προϊόντα μάρκας.
Το κουτί υιοθετεί μια συμμετρική δομή για να κάνει την θερμική παραμόρφωση ομοιόμορφη και να αποφύγει την εκτόπιση του κέντρου του σπινδέλου.
Για να μειωθεί η θερμική παραμόρφωση, η κεφαλή λιπαίνεται με κύκλο λάδι.
Το καλά συναρμολογημένο σπινδύλιο έχει τα χαρακτηριστικά της χαμηλής θερμοκρασίας
αύξηση, μικρή θερμική παραμόρφωση και υψηλή ακρίβεια, η οποία καθιστά το σπινδύλιο να διατηρεί σχετικά σταθερή ακρίβεια κατά τη διάρκεια της μακροχρόνιας
Επεξεργασία.
Προδιαγραφές | Μονάδα | ΑΛ-1600H | AL-2000H | AL-2500H | ||
Μαξ. Γύρνα στο κρεβάτι. | χμ | 1600 | 2000 | 2500 | ||
Μαξ. Κουμπή πάνω από το διασταυρούμενο διαδρόμιο. | χμ | 1250 | 1600 | 2200 | ||
Απόσταση μεταξύ των κέντρων | χμ | 3000 ~ 20000 | 3000 ~ 20000 | 3000 ~ 20000 | ||
Μέγιστη ροπή της στροφής | Ε.μ. | 80000 | 80000 | 80000 | ||
πλάτος κρεβατιού | χμ | 1600 (3 διαδρομές) | 1600 (3 διαδρομές) | 1600 (3 διαδρομές) | ||
Δυνατότητα φόρτωσης | τόνους | 32 | 32 | 32 | ||
Σπονδυλικός σπινθήρας | - | 75° | 75° | 75° | ||
Διάμετρος σχοινίς | χμ | 1600 | 1600/1800 | 1600/1800/2000 | ||
Πεδίο ταχύτητας σπινθήρα | στροφές | 0.8-160 (χωρίς βήματα) | 0.8-160 (χωρίς βήματα) | 0.8-160 (χωρίς βήματα) | ||
Πεδίο διαμήκης τροφοδοσίας | χμ | 0.125-48 (18) | 0.125-48 (18) | 0.125-48 (18) | ||
Πεδίο διασταυρούμενης τροφοδοσίας | χμ | 0.063-24 (18) | 0.063-24 (18) | 0.063-24 (18) | ||
Μετρική κλωστή | χμ | 2-40 | 2-40 | 2-40 | ||
Δαχτυλίδι | ΤΠΙ | 1-14 | 1-14 | 1-14 | ||
Δήμαρχος | MP | 1.5-20 | 1.5-20 | 1.5-20 | ||
Μέγιστη διαδρομή του διασταυρούμενου διαδρόμου | χμ | 725 | 725 | 800 | ||
Μέγιστη διαδρομή της κορυφαίας διαφάνειας | χμ | 600 | 600 | 600 | ||
Μέρος της ράβδου εργαλείου | χμ | 70x70 | 70x70 | 70x70 | ||
Διάμετρος φτερούγα ουράς | χμ | 300 | 300 | 300 | ||
Ταξίδι με φτερούγες | χμ | 300 | 300 | 300 | ||
Στενές φτερούγες από ουρά | - | 100, 1:7 | 100, 1:7 | 100, 1:7 | ||
Ταχύτητα ταχείας τροφοδοσίας του απορριμμάτων | mm/min | 3000 | 3000 | 3000 | ||
Γρήγορη ταχύτητα τροφοδοσίας με φτερούγες ουράς | mm/min | 664 | 664 | 664 | ||
Κύρια ισχύς κινητήρα | kw | 75 | 75 | 75 | ||
μήκος μηχανής | χμ | 13577~21577 | 13577~21577 | 13577~21577 | ||
πλάτος της μηχανής | χμ | 2479 | 2479 | 2515 | ||
Υψόμετρος μηχανής | χμ | 2280 | 2580 | 2655 | ||
• Ανεξάρτητη γροθιά με 4 σαγόνες • Σταθερή ξεκούραση • Σκοτώθηκε το κέντρο της ουράς • Σύστημα ψύξης • Φως εργασίας • Ηλεκτρική κινητήρα • Εργαλεία και εργαλειοθήκη • Κλίνα και βίδες ισοπέδωσης • Εγχειρίδιο λειτουργίας (Αγγλικά) | • Πίνακα προσώπου • 2 ή 3 άξονες ψηφιακός δείκτης • Φρουρός του χεριού • Προστάτης σταθμού εργαλείων • Πίσω προστατευτική συσκευή • Υποστήριξη κυλίνδρων |
Κουτί σπινθήρα:
Για τους γιγάντιους στροφείς, το σπινδέλιο μέσω διάμετρος τρύπας 85 mm, δομή διαίρεσης κουτιού, υψηλή άκαμπτη επαφή.
και πίσω υποστήριξη τύπου δύο σημείων υποστήριξης μηχανική δομή, έτσι ώστε οι μεγάλες στροφές του ακτινικού run-out και άξια run-out, υψηλή
υψηλής ακρίβειας περιστροφής, υψηλής ακρίβειας, ομαλής λειτουργίας, χαμηλού θορύβου.
και πίσω υποστήριξη τύπου δύο σημείων υποστήριξης μηχανική δομή, έτσι ώστε οι μεγάλες στροφές του ακτινικού run-out και άξια run-out, υψηλή
υψηλής ακρίβειας περιστροφής, υψηλής ακρίβειας, ομαλής λειτουργίας, χαμηλού θορύβου.

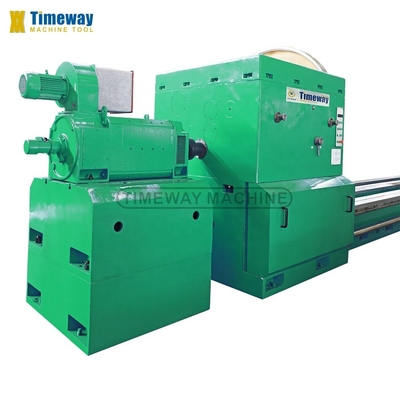

Κεντρικός κινητήρας συνεχούς ρεύματος 75 kW:
Οι βαρέοι στροφείς μπορούν να κερδίσουν ταχύτητα σπινθήρα
0.8-160rpm με stepless, η κύρια δομή μετάδοσης τροχιάς κινούνται από τον κύριο κινητήρα DC 75KW, μεγάλη ροπή και ισχυρή στροφή
Δύναμη για την κοπή βαρέων εργασιών, η ταχύτητα του σπινθήρα ρυθμίζεται με ρύθμιση της πίεσης και του μαγνητισμού.
0.8-160rpm με stepless, η κύρια δομή μετάδοσης τροχιάς κινούνται από τον κύριο κινητήρα DC 75KW, μεγάλη ροπή και ισχυρή στροφή
Δύναμη για την κοπή βαρέων εργασιών, η ταχύτητα του σπινθήρα ρυθμίζεται με ρύθμιση της πίεσης και του μαγνητισμού.

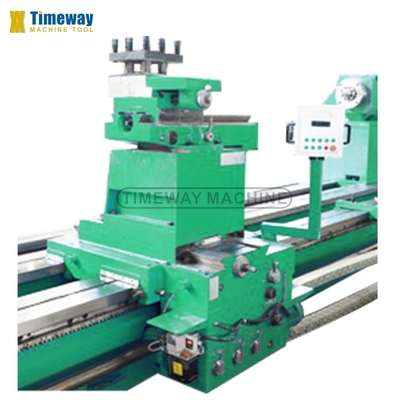

Μεταφορά:
Το σύστημα τροφοδοσίας του στροφείου συνδέεται με την κύρια κίνηση μέσω της φωτεινής ράβδου, έτσι ώστε η τροφοδοσία να σχετίζεται άμεσα με την ταχύτητα του σπινδέλου και ο ρυθμός τροφοδοσίας να είναι κατάλληλος για επιλογή.
Δύο σειρές ράφων υψηλής ακρίβειας είναι εγκατεστημένες μπροστά και πίσω από τους γιγάντιους βαρέους τροχούς, οι μπροστινοί ράφοι οδηγούν το
Η τροφοδοσία του καροτσιού για να συνειδητοποιήσει την περιστροφή των νήματος, και το πίσω ράκ οδηγεί τον εχθρό με κινητήρα κίνηση.
Δύο σειρές ράφων υψηλής ακρίβειας είναι εγκατεστημένες μπροστά και πίσω από τους γιγάντιους βαρέους τροχούς, οι μπροστινοί ράφοι οδηγούν το
Η τροφοδοσία του καροτσιού για να συνειδητοποιήσει την περιστροφή των νήματος, και το πίσω ράκ οδηγεί τον εχθρό με κινητήρα κίνηση.
Τρεις σιδηροτροχιές:
Το μεγάλο βαρύ φορτίο υιοθετεί τη δομή τριών σιδηροδρόμων, το πλάτος του κρεβατιού είναι έως 1600 mm, υψηλή ακαμψία και ισχυρή αντι-δονήσεις, έτσι ώστε η χωρητικότητα φόρτωσης 40 τόνους.
Οι σιδηροτροχιές των στροφείων υιοθετούν σιδηροτροχιές μεσαίας συχνότητας (HRC68) και σχισμένες από εισαγόμενο σιδηροδρομικό αλεξίπτωτο.
Οι σιδηροτροχιές των στροφείων υιοθετούν σιδηροτροχιές μεσαίας συχνότητας (HRC68) και σχισμένες από εισαγόμενο σιδηροδρομικό αλεξίπτωτο.

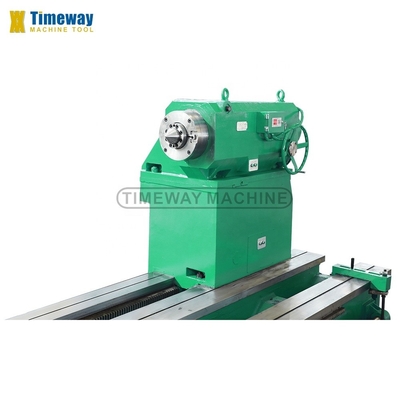

Τάλοστοκ:
Υψηλή ακαμψία και μεγάλη χωρητικότητα φόρτωσης.
Διάμετρος της ουράς: 400 mm
Κωνική γωνία στο κέντρο: 75°
Επαρκής μετακίνηση του απορρίμματος: 300 mm
Κινήματα διασταύρωσης της ουράς: 15 mm
Διάμετρος της ουράς: 400 mm
Κωνική γωνία στο κέντρο: 75°
Επαρκής μετακίνηση του απορρίμματος: 300 mm
Κινήματα διασταύρωσης της ουράς: 15 mm
Σταθερή ανάπαυση και στήριξη κυλίνδρων:
Οι γιγάντιοι στροφείς είναι τυπικά εξοπλισμένοι με σταθερή ανάπαυση, η υποστήριξη των κυλίνδρων είναι προαιρετική για την επιλογή του πελάτη.
Ηλεκτρικό ντουλάπι:
Καθαρή διάταξη καλωδίων, σήμανση CE ηλεκτρικών εξαρτημάτων.
