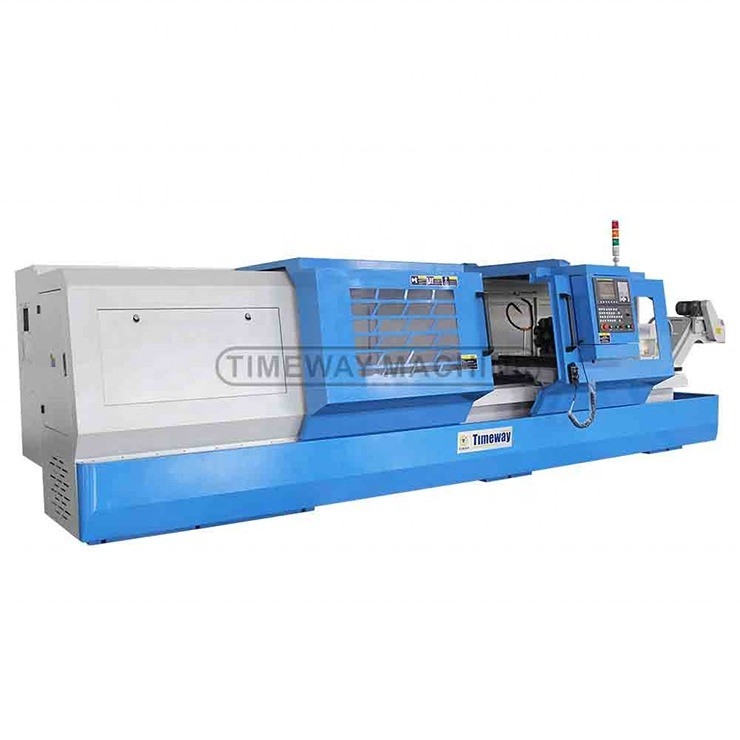

800mm πλάτος κρεβατιού επίπεδο κρεβάτι CNC μηχανή με πλήρη λειτουργίες και Max. 520mm swing
Λεπτομέρειες:
| Τόπος καταγωγής: | Χενάν, Κίνα |
| Μάρκα: | TIMAC |
| Αριθμό μοντέλου: | CK800U |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $30,000.00/sets 1-2 sets |
| Συσκευασία λεπτομέρειες: | Σε θήκη από πλακέτο. |
| Δυνατότητα προσφοράς: | 300 σύνολο/σύνολα ανά Μήνας |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος: | Οριζόντια | Μέγιστο μήκος του εργασιακού υλικού (mm): | 3000 |
|---|---|---|---|
| Δομή: | Επίπεδος τόρνος κρεβατιών | Ικανότητα επεξεργασίας: | Βαρύ φορτίο |
| πλάτος του κρεβατιού (mm): | 800 χιλιοστά | Δύναμη κινητήρα σπινδέλου ((kW): | 15 |
| Αριθμός σπινδάλων: | Μονό | Αριθμός αξόνων: | 2 |
| Δρόμος (άξονας Χ) ((mm): | 420 χλστ | Δρόμος (άξονας Z) ((mm): | 3000 χιλ. |
| Ακριβότητα θέσης (mm): | 0,02 | Επαναληπτότητα (X/Y/Z) (mm): | 0.01 |
| Μέγεθος (L*W*H): | ως μοντέλα. | Τετάρτη: | κατά αίτηση |
| Σταθμοί σταθμών εργαλείων: | 6, 4 | Βάρος (kg): | 7200 |
| Εγγύηση: | 1 έτος | Βασικά σημεία πώλησης: | Μεγάλη διάρκεια ζωής |
| Έκθεση δοκιμής μηχανής: | Παροχή | Ελέγχος εξόδου με βίντεο: | Παροχή |
| Εγγύηση βασικών εξαρτημάτων: | 1 έτος | CNC ή όχι: | ΚΑΤ |
| Αυτόματη βαθμολογία: | Αυτοματοποιημένο | Υπηρεσία μετά την πώληση: | Μηχανικοί διαθέσιμοι για την εξυπηρέτηση μηχανημάτων στο εξωτερικό |
| Εργαλεία CNC: | Τροχείο CNC τύπου επίπεδου κρεβατιού/τροχείο CNC πλήρους λειτουργίας | Δύναμη (kW): | 11/15 |
| Μαξ, γύρνα πάνω από το διασταυρούμενο διαδρόμιο.: | 520mm | Μύτη αξόνων: | A2-11 |
| Υψόμετρο κέντρου: | 400 χιλιοστά | Μέγεθος Chuck: | 325 χιλιοστά |
| Εργασιακή ακρίβεια: | IT6 mm | Υπόθεση: | Νέο |
| Στρίψιμο σπινδέλου ((mm): | 104 | Εφαρμόσιμες βιομηχανίες: | Ξενοδοχεία, καταστήματα ένδυσης, καταστήματα δομικών υλικών, καταστήματα επισκευής μηχανημάτων, εργο |
| Τοποθεσία αίθουσας επίδειξης: | Καναδάς, Ηνωμένες Πολιτείες, Ιταλία, Γερμανία, Μεξικό, Ρωσία, Ισπανία, Νότια Αφρική, Αυστραλία | Τύπος εμπορίας: | Συνηθισμένο προϊόν |
| Βασικά συστατικά: | Κουρέας, κινητήρας, αντλία, τροχιά | Μέγιστη ταχύτητα περιστροφής (rp.m): | 1250 στροφές/ώρα |
| Μαξ. Στροφή μήκους (mm): | 3000 | Λιμάνι: | Κινέζικο λιμάνι. |
Περιγραφή προϊόντων
Χαρακτηριστικά:
* Το μηχάνημα υιοθετεί παγκοσμίως διάσημο διασύνδεση RS232 ελεγκτή.
* Οι διαμήκεις και διασταυρούμενες τροφοδοσίες πραγματοποιούνται με σφαιρικές βίδες.
* Μπορείτε να επιλέξετε κάθετα ή οριζόντια εργαλεία 4/6 σταθμών ή εργαλεία μπάντας.
* Ο στύλος εργαλείου βρίσκεται σε ακριβή μετατροπές με υψηλή ακρίβεια επαναλαμβανόμενης τοποθέτησης.
* Τόσο το χερούλι όσο και το κροταβίδιο παρέχονται με υδραυλικό ή χειροκίνητο τύπο.
* Η επιφάνεια των οδών καθοδήγησης είναι υπερήχων συχνότητας σκληρής και ακριβούς γης με μακρά διάρκεια ζωής.
* Το σύστημα σπινθήρων έχει υψηλή ακαμψία και ακρίβεια.
* Χρησιμοποιείται μετατροπέας για την επίτευξη μεταβλητής ταχύτητας.
* Οι διαμήκεις και διασταυρούμενες τροφοδοσίες πραγματοποιούνται με σφαιρικές βίδες.
* Μπορείτε να επιλέξετε κάθετα ή οριζόντια εργαλεία 4/6 σταθμών ή εργαλεία μπάντας.
* Ο στύλος εργαλείου βρίσκεται σε ακριβή μετατροπές με υψηλή ακρίβεια επαναλαμβανόμενης τοποθέτησης.
* Τόσο το χερούλι όσο και το κροταβίδιο παρέχονται με υδραυλικό ή χειροκίνητο τύπο.
* Η επιφάνεια των οδών καθοδήγησης είναι υπερήχων συχνότητας σκληρής και ακριβούς γης με μακρά διάρκεια ζωής.
* Το σύστημα σπινθήρων έχει υψηλή ακαμψία και ακρίβεια.
* Χρησιμοποιείται μετατροπέας για την επίτευξη μεταβλητής ταχύτητας.
Περιγραφή των προϊόντων
GSK 980TDI Τρι-παγκόφτης 4 σταθμοί ηλεκτρονικών εργαλείων Ηλεκτρονικό τροχό χειρός Σύστημα λίπανσης Σύστημα ψύξης Φως εργασίας Προστατευτικός φύλακας Αξονικός ανεμιστήρας Στρογγυλοποιητικά μπλοκ και μπουλόνια Εργαλεία και εργαλειοθήκη Εγχειρίδια λειτουργίας | Σύστημα CNC FANUC Σύστημα CNC της SIEMENS Δοκίμαση με 4 σαγόνες Οριζόντια έξι σταθμούς εργαλείων Οριζόντια θέση εργαλείων 8 σταθμών Φωτός πιλότου Κλιματιστικό Εξαγωγείς θερμότητας Υδραυλικός τσουλήθρας Ειδική συσκευή Εγκαταστάτης εργαλείων Μεταφορέας θραύσης με αλυσίδα |
Προδιαγραφές | Μονάδα | CK630U | CK800U | CK6180E |
Μαξ. Γύρνα στο κρεβάτι. | χμ | 630 | 800 | 800 |
Μαξ, γύρνα πάνω από το διασταυρούμενο διαδρόμιο. | χμ | 350 | 520 | 480 |
Απόσταση μεταξύ των κέντρων | χμ | 1500/3000 | 1500/3000 | 1620/2210/3120 |
Μέγιστο μήκος στροφής | χμ | 1500/3000 | 1500/3000 | 1620/2210/3120 |
πλάτος κρεβατιού | χμ | 600 | 600 | 600 |
Πύργος σπινθήρα | χμ | Α2-11 | Α2-11 | C11 |
Διάτρηση σπινθήρα | χμ | 104 | 104 | 105 |
Σπονδυλικός σπινθήρας | - | Μετρική | Μετρική | Μετρική |
Ταχύτητα σπινδέλου (βήματα) | στροφές | 11-1250 (3), αυτόματη | 11-1250 (3), αυτόματη | 45-950 (3), Εγχειρίδιο |
Υψόμετρο κέντρου | χμ | 315 | 400 | 400 |
Μέγεθος τσουλήθρου | χμ | 325 | 325 | 325 |
Διασταυρούμενη μετακίνηση (X) | χμ | 420 | 420 | 470 |
Διαμήκη διαδρομή (Z) | χμ | 1500/3000 | 1500/3000 | 1620/2210/3120 |
Γρήγορη ταχύτητα τροφοδοσίας στον άξονα X/Z | mm/min | 4/8 | 4/8 | 6/8 |
Άξονας X/Z μ. μονάδα τροφοδοσίας | χμ | 0.001 | 0.001 | 0.001 |
Δρόμος τροφοδοσίας του κινητήρα στον άξονα Χ | NM | 10 | 10 | 15 |
Δρόμος τροφοδοσίας του κινητήρα στον άξονα Z | NM | 15/30 | 15/30 | 18/23/30 |
Τύπος στύλου εργαλείου | - | V4/H6 | V4/H6 | Β4 |
Μέγεθος τμήματος εργαλείου | χμ | 32x32 | 32x32 | 32x32 |
Διάμετρος πτερύγιας ουράς | χμ | 100 | 100 | 100 |
Ταξίδι με φτερούγες | χμ | 250 | 250 | 250 |
Στενές φτερούγες από ουρά | - | ΜΤ5 | ΜΤ5 | ΜΤ5 |
Κύρια ισχύς κινητήρα | kw | 11 | 15 | 11 |
Δύναμη αντλίας ψυκτικού | kw | 0.12 | 0.12 | 0.12 |
Ακριβότητα εργασίας | χμ | IT6 | IT6 | IT6 |
Ακριβότητα θέσης στον άξονα X/Z | χμ | 0.03/0.04 | 0.03/0.04 | 0.03/0.04 |
Ακριβότητα επανατοποθέτησης στον άξονα X/Z | χμ | 0.012/0.016 | 0.012/0.016 | 0.012/0.016 |
Ακατέργαστη | Εμ... | Ρα1.6 | Ρα1.6 | Ρα1.6 |
Διάμετροι μηχανής (LxWxH) | χμ | 4307/5785x2040x1855 | 4307/5785x2040x1855 | 4500/5100/6200x2040x1855 |
Βάρος της μηχανής | χιλιόγραμμο | 5800/7200 | 5800/7200 | 5400/5750/7080 |
Λεπτομέρειες μηχανής

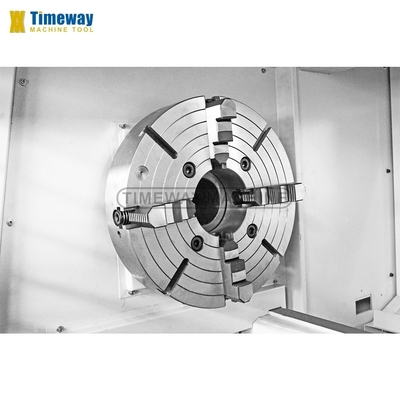

Τσακ:
- Τυπική ανεξάρτητη γροθιά με 4 σαγόνες για τη συμπίεση ειδικών μερών.
Ηλεκτρικός πύργος 4 σταθμών:
- Υιοθετήστε διάσημη μάρκα ηλεκτρικό πύργο, υψηλή ακρίβεια θέσης.

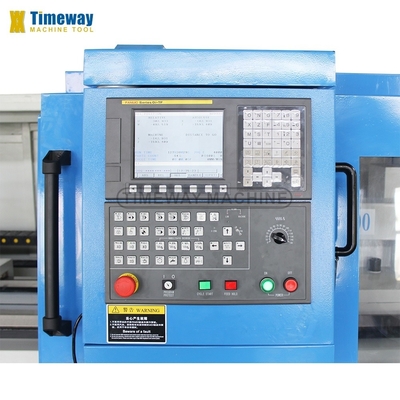

Σύστημα CNC:
ΣΕΜΕΝΣ, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK, κλπ. για την επιλογή σας.

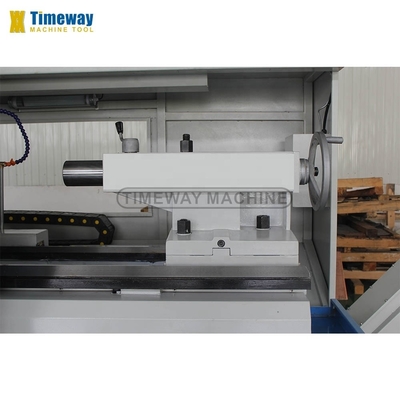

Κύτος:
Η χειροκίνητη μετακίνηση είναι τυποποιημένη, η ηλεκτρική μετακίνηση είναι προαιρετική.

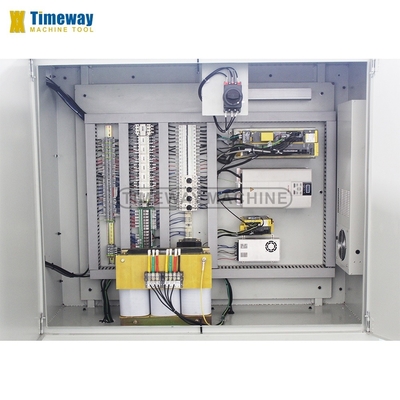

Ηλεκτρικό ντουλάπι σύμφωνα με το πρότυπο CE:
Καθαρή και καθαρή ηλεκτρική διάταξη.
Υιοθέτηση ηλεκτρικών εξαρτημάτων με πρότυπο CE.
Αυτοματοποιημένη αντλία λίπανσης:
Αυτοματοποιημένη και διαλείπουσα λίπανση κάθε σιδηροτροχιάς καθοδήγησης για την παράταση της ζωής της μηχανής.
Πύργος κατακόρυφου τύπου 4 σταθμών:
Τύπος
Ψηλός πύργος 6 σταθμών:
Προαιρετικό
Οριζόντιος πύργος 6 σταθμών:
Προαιρετικό
Δοκιμή - στρογγυλότητα και κυλινδρικότητα:
Ακριβής περιστροφή της εξωτερικής επιφάνειας της ράβδου, ακρίβεια δοκιμής:
Στρογγυλότητα: μικρότερη από 0,01 mm·
Κύλινδρος: μικρότερο από 0,025/300 mm
Δοκιμή - κατακόρυφη:
Ακριβότητα περιστροφής της τελικής επιφάνειας του δίσκου, ακρίβεια δοκιμής:
Σημικότητα: μικρότερη από 0,02/300 mm
Δοκιμή - τραχύτητα:
Επεξεργασία με ακρίβεια της εξωτερικής επιφάνειας της ράβδου, ακρίβεια δοκιμής: Ακαμψία: Ra1.6um
Δοκιμή περιστροφής νήματος:
Τά νήματα κοκκίνιστης στροφής (κόκκιστη: 1:16, Στροφή νήματος: 3,175 mm), μετά από δοκιμή με ειδική συσκευή μέτρησης, μπορεί να ανταποκριθεί σε σωρευτικό σφάλμα στροφής έως 0,015/25,4 mm.
Συμπληρωματικά μέρη δοκιμής:
Όλα τα lathes CNC πρέπει να πραγματοποιήσουν μια τελική διαδικασία κοπής μετά από όλες τις τυποποιημένες επιθεωρήσεις του μηχανήματος, μέσω της κοπής εξωτερικής επιφάνειας, βήματα, επιφάνεια τόξου, κωνική επιφάνεια, κλπ.,για να επιθεωρηθεί η σταθερότητα του συστήματος CNC και η συνολική απόδοση της μηχανής.
Γιατί να Επιλέξετε Εμάς
Ρενίσαου, λέιζερ παρεμβολικό:
Πριν από την παράδοση, υιοθετεί λέιζερ RENISHAW του Ηνωμένου Βασιλείου για να κάνει δοκιμές δυναμικής ακρίβειας και αντιστάθμιση, έτσι ώστε το μηχάνημα να έχει την υψηλή ακρίβεια τοποθέτησης και την ακρίβεια επανατοποθέτησης.
