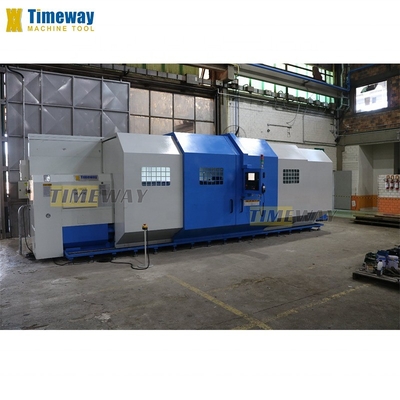

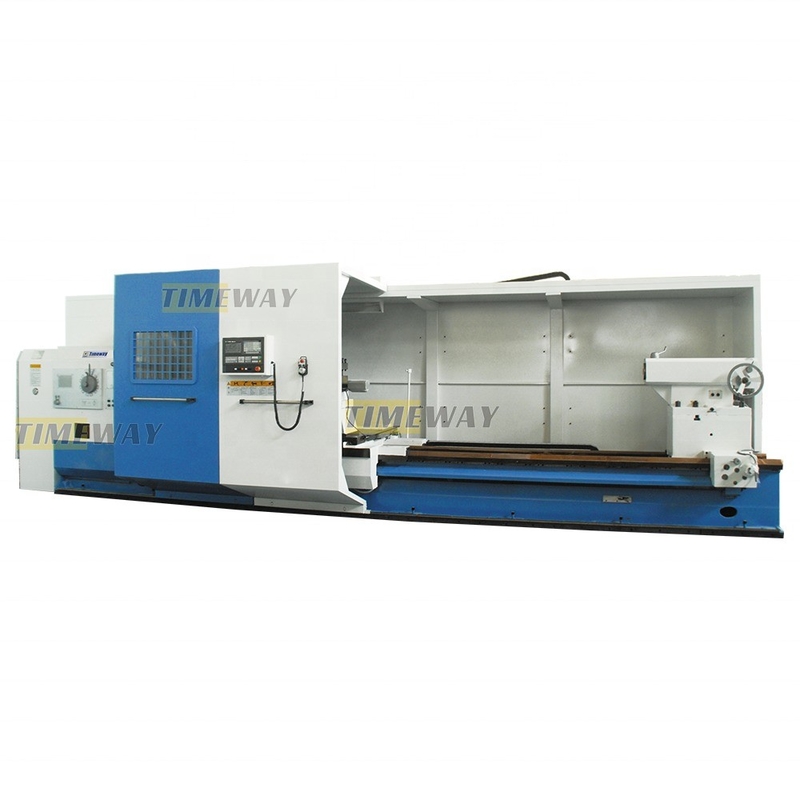

700 mm ταξίδι CNC βαρύ φορτίο οριζόντιο ελαστικό με 1 20 σπινδάλια από το Timeway
Λεπτομέρειες:
| Τόπος καταγωγής: | Χενάν, Κίνα |
| Μάρκα: | TIMAC, TIMEWAY |
| Αριθμό μοντέλου: | ΑΚ-1600Cx5000 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $100,000.00/sets 1-1 sets |
| Συσκευασία λεπτομέρειες: | Σε θήκη από πλακέτο. |
| Δυνατότητα προσφοράς: | 300 σύνολο/σύνολα ανά Έτος |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος: | Οριζόντια | Μέγιστο μήκος του εργασιακού υλικού (mm): | 5000 |
|---|---|---|---|
| Δομή: | Επίπεδος τόρνος κρεβατιών | Ικανότητα επεξεργασίας: | Βαρύ φορτίο |
| Μέγιστο βάρος του κομματιού προς κατεργασία (κλ): | 10000 | πλάτος του κρεβατιού (mm): | 970 χιλ. |
| Δύναμη κινητήρα σπινδέλου ((kW): | 30 | Αριθμός σπινδάλων: | Μονό |
| Αριθμός αξόνων: | 2 | Δρόμος (άξονας Χ) ((mm): | 700 χιλ. |
| Δρόμος (άξονας Z) ((mm): | 5000 χιλ. | Ακριβότητα θέσης (mm): | ±0.015 |
| Επαναληπτότητα (X/Y/Z) (mm): | ±0.01 | Μέγεθος (L*W*H): | 8020x2665x2680 χιλιοστά |
| Τετάρτη: | Απαιτήσεις του πελάτη | Σύστημα ελέγχου CNC: | SIEMENS ή FANUC |
| Σταθμοί σταθμών εργαλείων: | 4 | Βάρος (kg): | 18000 |
| Εγγύηση: | 1 έτος | Βασικά σημεία πώλησης: | Υψηλό επίπεδο ασφάλειας |
| Έκθεση δοκιμής μηχανής: | Παροχή | Ελέγχος εξόδου με βίντεο: | Παροχή |
| Εγγύηση βασικών εξαρτημάτων: | 2 έτη | Τύπος Chuck: | Εξαρτήματα για την κατασκευή οχημάτων |
| Μέγεθος Chuck: | 1250 χιλιοστά | Μέγιστη ταλάντευση πέρα από το κρεβάτι: | 1600 χιλιοστά |
| Μέγιστη ταλάντευση πέρα από τη διαγώνια φωτογραφική διαφάνεια: | 1210MM | Μύτη αξόνων: | Α2-15 |
| Στρίψιμο σπινθήρα: | 140 χιλιοστά, 1:20 | Ταχύτητα σπινθήρα: | 5-320 (4 βήματα) |
| Κατεργασία της ακρίβειας: | IT6 | Μετά την εγγύηση: | Υποστήριξη μέσω διαδικτύου |
| Τοποθεσία τοπικής υπηρεσίας: | Ηνωμένο Βασίλειο | Υπόθεση: | Νέο |
| Στρίψιμο σπινδέλου ((mm): | 130 | Εμπορικό σήμα Toolpost: | YANTAI |
| Εφαρμόσιμες βιομηχανίες: | Εργαστήρια επισκευής μηχανημάτων, εργοστάσια παραγωγής, εργοστάσια τροφίμων και ποτών, τυπογραφεία, | Τοποθεσία αίθουσας επίδειξης: | Καναδά, Ηνωμένο Βασίλειο, Ηνωμένες Πολιτείες, Ιταλία, Γαλλία, Γερμανία, Βραζιλία, Περού, Ρωσία, Ισπα |
| Τύπος εμπορίας: | Νέο προϊόν 2020 | Έτος: | 2021 |
| Μέγιστη ταχύτητα περιστροφής (rp.m): | 320 στροφές ανά ώρα | Μαξ. Στροφή μήκους (mm): | 4800 |
| Βασικά συστατικά: | Σύστημα Siemens CNC | Λιμάνι: | Κινέζικο λιμάνι. |
Περιγραφή προϊόντων
Περιγραφή των προϊόντων
√ Σύστημα CNC FANUC/GSK/SIEMENS √ 4-αρχίδια √ ηλεκτρικό εργαλειοστάσιο 4 σταθμών √ Φώτα εργασίας √ Σύστημα ψύξης √ Εγχειρίδιο γεννήτριας παλμών (MPG) √ νεκρά κέντρα √ Πυροβόλο λάδι √ Πιλοτική λάμπα √ αυτόματη αντλία λίπανσης √ χειροκίνητη μετακίνηση της ουράς √ Εργαλεία και εργαλειοθήκη √ Κλίνη και μπουλόνια ισοπέδωσης √ Εγχειρίδιο λειτουργίας (Αγγλικά) | _ Σταθερή ανάπαυση _ Ακολουθήστε το υπόλοιπο _ Μισοκλεισμένος φρουρός _ 6/8 σταθμός εργαλειοστάσιο _ Ζωντανά κέντρα Κλιματιστικό _ Μεταφορέας τσιπ |
Προδιαγραφές | Μονάδα | ΑΚ-1250C | ΑΚ-1400C | ΑΚ-1600C | ΑΚ-1800C | |||
Μαξ. Γύρνα στο κρεβάτι. | χμ | 1250 | 1400 | 1600 | 1800 | |||
Μαξ, γύρνα πάνω από το διασταυρούμενο διαδρόμιο. | χμ | 880 | 1010 | 1210 | 1210 | |||
Απόσταση μεταξύ των κέντρων | χμ | 3000/4000/5000/6000/8000/10000/12000/- | ||||||
Μέγιστο μήκος στροφής | χμ | 2800/3800/4800/5800/7800/9800/11800/- | ||||||
πλάτος κρεβατιού | χμ | 970 | 970 | 970 | 970 | |||
Δυνατότητα φόρτωσης | χιλιόγραμμο | 10000 (επιλογή: 12000) | 10000 (επιλογή: 12000) | 10000 (επιλογή: 12000) | 10000 (επιλογή: 12000) | |||
Πύργος σπινθήρα | - | Α2-15 | Α2-15 | Α2-15 | Α2-15 | |||
Διάτρηση σπινθήρα | χμ | 130 | 130 | 130 | 130 | |||
Σπονδυλικός σπινθήρας | - | Μετρική 140 | Μετρική 140 | Μετρική 140 | Μετρική 140 | |||
Μέγεθος γωνίας (4-γνάθος) | - | 1250 | 1250 | 1250 | 1250 | |||
Ταχύτητα σπινθήρα (υδραυλικά 4 βήματα, χωρίς βήματα) | στροφές | 5-320 | 5-320 | 5-320 | 5-320 | |||
Μέγιστη δύναμη κοπής | N | 29400 | 29400 | 29400 | 29400 | |||
Άξονας X/Z μ. μονάδα τροφοδοσίας | χμ | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 | |||
Γρήγορη ταχύτητα τροφοδοσίας στον άξονα X/Z | mm/min | 3000/6000 | 3000/6000 | 3000/6000 | 3000/6000 | |||
Διασταυρούμενη μετακίνηση (X) | χμ | 700 | 700 | 700 | 700 | |||
Τύπος στύλου εργαλείου | - | Β4 | Β4 | Β4 | Β4 | |||
Μέγεθος στύλου εργαλείου | χμ | 350x350 | 350x350 | 350x350 | 350x350 | |||
Μέγεθος τμήματος εργαλείου | χμ | 40x40 | 40x40 | 40x40 | 40x40 | |||
Διάμετρος πτερύγιας ουράς | χμ | 220 | 220 | 220 | 220 | |||
Ταξίδι με φτερούγες | χμ | 300 | 300 | 300 | 300 | |||
Στενές φτερούγες από ουρά | - | MT1 | MT1 | MT1 | MT1 | |||
Ακριβότητα εργασίας | - | IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 | |||
Ακατέργαστη επιφάνεια | Εμ... | Ρα1.6 | Ρα1.6 | Ρα1.6 | Ρα1.6 | |||
Κύρια ισχύς κινητήρα | kw | 30 | 30 | 30 | 30 | |||
Βάρος της μηχανής | χιλιόγραμμο | 13500/16500/18000/20000/22500/25000/28000/- | ||||||
μήκος μηχανής | χμ | 6020/7020/8020/9020/11020/13020/15020/- | ||||||
πλάτος/ύψος της μηχανής | χμ | 2665/2680 | 2665/2680 | 2665/2680 | 2665/2680 | |||
Λεπτομέρειες μηχανής

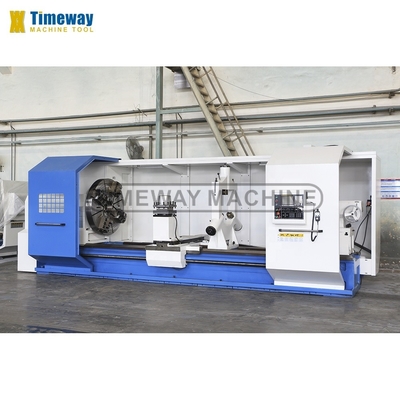

Τσακ:
- Τυπική ανεξάρτητη γροθιά με 4 σαγόνες για τη συμπίεση ειδικών μερών.
Ηλεκτρικός πύργος 4 σταθμών:
- Υιοθετήστε διάσημη μάρκα ηλεκτρικό πύργο, υψηλή ακρίβεια θέσης.
Σύστημα CNC:
ΣΕΜΕΝΣ, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK, κλπ. για την επιλογή σας.
Ηλεκτρική κινητήρα:
Ευέλικτη και απλή λειτουργία, για τη μείωση της έντασης εργασίας και την αύξηση της απόλαυσης της λειτουργίας.
Ηλεκτρικό ντουλάπι σύμφωνα με το πρότυπο CE:
Καθαρή και καθαρή ηλεκτρική διάταξη.
Υιοθέτηση ηλεκτρικών εξαρτημάτων με πρότυπο CE.
Αυτοματοποιημένη αντλία λίπανσης:
Αυτοματοποιημένη και διαλείπουσα λίπανση κάθε σιδηροτροχιάς καθοδήγησης για την παράταση της ζωής της μηχανής.
Πύργος κατακόρυφου τύπου 4 σταθμών:
Τύπος
Ψηλός πύργος 6 σταθμών:
Προαιρετικό
Οριζόντιος πύργος 6 σταθμών:
Προαιρετικό
Δοκιμή - στρογγυλότητα και κυλινδρικότητα:
Ακριβής περιστροφή της εξωτερικής επιφάνειας της ράβδου, ακρίβεια δοκιμής:
Στρογγυλότητα: μικρότερη από 0,01 mm·
Κύλινδρος: μικρότερο από 0,025/300 mm
Δοκιμή - κατακόρυφη:
Ακριβότητα περιστροφής της τελικής επιφάνειας του δίσκου, ακρίβεια δοκιμής:
Σημικότητα: μικρότερη από 0,02/300 mm
Δοκιμή - τραχύτητα:
Επεξεργασία με ακρίβεια της εξωτερικής επιφάνειας της ράβδου, ακρίβεια δοκιμής: Ακαμψία: Ra1.6um
Δοκιμή περιστροφής νήματος:
Τά νήματα κοκκίνιστης στροφής (κόκκιστη: 1:16, Στροφή νήματος: 3,175 mm), μετά από δοκιμή με ειδική συσκευή μέτρησης, μπορεί να ανταποκριθεί σε σωρευτικό σφάλμα στροφής έως 0,015/25,4 mm.
Συμπληρωματικά μέρη δοκιμής:
Όλα τα lathes CNC πρέπει να πραγματοποιήσουν μια τελική διαδικασία κοπής μετά από όλες τις τυποποιημένες επιθεωρήσεις του μηχανήματος, μέσω της κοπής εξωτερικής επιφάνειας, βήματα, επιφάνεια τόξου, κωνική επιφάνεια, κλπ.,για να επιθεωρηθεί η σταθερότητα του συστήματος CNC και η συνολική απόδοση της μηχανής.
Γιατί να Επιλέξετε Εμάς
Ρενίσαου, λέιζερ παρεμβολικό:
Πριν από την παράδοση, υιοθετεί λέιζερ RENISHAW του Ηνωμένου Βασιλείου για να κάνει δοκιμές δυναμικής ακρίβειας και αντιστάθμιση, έτσι ώστε το μηχάνημα να έχει την υψηλή ακρίβεια τοποθέτησης και την ακρίβεια επανατοποθέτησης.
