Συστήματα CNC της SIEMENS Γίγαντα Στροφή CNC για την επεξεργασία τεμαχίων έως 5000 mm μήκους
Λεπτομέρειες:
| Τόπος καταγωγής: | Χενάν, Κίνα |
| Μάρκα: | TIMAC |
| Πιστοποίηση: | CE ISO |
| Αριθμό μοντέλου: | ΑΚ-2000x5Μ |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $300,000.00/sets 1-2 sets |
| Συσκευασία λεπτομέρειες: | Ξύλινα περιβλήματα (μπορούν να απολυμαστούν) |
| Δυνατότητα προσφοράς: | 10 σετ/σετ ανά μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος: | Οριζόντια | Μέγιστο μήκος του εργασιακού υλικού (mm): | 5000 |
|---|---|---|---|
| Δομή: | Επίπεδος τόρνος κρεβατιών | Ικανότητα επεξεργασίας: | Βαρύ φορτίο |
| Μέγιστο βάρος του κομματιού προς κατεργασία (κλ): | 16000 | πλάτος του κρεβατιού (mm): | 1100 χιλιοστά |
| Δύναμη κινητήρα σπινδέλου ((kW): | 30 | Αριθμός σπινδάλων: | Μονό |
| Αριθμός αξόνων: | 2 | Δρόμος (άξονας Χ) ((mm): | 850 χιλ. |
| Δρόμος (άξονας Z) ((mm): | 5000 χιλ. | Ακριβότητα θέσης (mm): | ±0.015 |
| Επαναληπτότητα (X/Y/Z) (mm): | ±0.008 | Μέγεθος (L*W*H): | 8400x3200x2950 χιλιοστά |
| Τετάρτη: | 200V-460V | Σύστημα ελέγχου CNC: | ΣΙΜΕΝΣ |
| Σταθμοί σταθμών εργαλείων: | 4 | Βάρος (kg): | 19400 |
| Εγγύηση: | 1 έτος | Βασικά σημεία πώλησης: | Υψηλό επίπεδο ασφάλειας |
| Έκθεση δοκιμής μηχανής: | Παροχή | Ελέγχος εξόδου με βίντεο: | Παροχή |
| Εγγύηση βασικών εξαρτημάτων: | 2 έτη | CNC ή όχι: | ΚΑΤ |
| Αυτόματη βαθμολογία: | Αυτοματοποιημένο | Χρώμα: | Προσαρμοσμένη επιλογή |
| Τύπος καθοδήγησης κρεβατιού: | Δύο ορθογώνια | Πλάτος κρεβατιών: | 1100 χιλιοστά |
| Μέγιστο βάρος του εργασιακού υλικού: | 16000kg | Ταχύτητα σπινθήρα: | 4 βάρδιες, 3-320 στροφές ανά λεπτό |
| Ο άξονας άντεξε: | 100 χιλιοστά | Στρίψιμο σπινθήρα: | Μετρική 140 |
| Μέγιστη διάμετρος ταλάντευσης: | 2000 χιλιοστά | Υπηρεσία μετά την πώληση: | Υποστήριξη μέσω διαδικτύου, τεχνική υποστήριξη μέσω βίντεο |
| Μετά την εγγύηση: | Τεχνική υποστήριξη μέσω βίντεο, ηλεκτρονική υποστήριξη, ανταλλακτικά, συντήρηση και επισκευή επί τόπ | Τοποθεσία τοπικής υπηρεσίας: | Καναδά, Ηνωμένο Βασίλειο, Ηνωμένες Πολιτείες, Ιταλία, Γαλλία, Γερμανία, Βραζιλία, Μεξικό, Ρωσία, Ισπ |
| Υπόθεση: | Νέο | Εμπορικό σήμα Toolpost: | YANTAI |
| Εφαρμόσιμες βιομηχανίες: | Εργαστήρια μηχανημάτων, εργοστάσια τροφίμων και ποτών, τυπογραφεία, κατασκευές, ενέργεια και εξορυκτ | Τοποθεσία αίθουσας επίδειξης: | Καναδάς, Τουρκία, Ηνωμένο Βασίλειο, Ηνωμένες Πολιτείες, Ιταλία, Γαλλία, Γερμανία, Βραζιλία, Μεξικό, |
| Τύπος εμπορίας: | Συνηθισμένο προϊόν | Στρίψιμο σπινδέλου ((mm): | 100 |
| Μαξ. Στροφή μήκους (mm): | 4800 | Έτος: | 2021 |
| Βασικά συστατικά: | Σύστημα Siemens CNC | Μέγιστη ταχύτητα περιστροφής (rp.m): | 250 στροφές ανά λεπτό |
| Λιμάνι: | Λιμάνι της Κίνας | ||
Περιγραφή προϊόντων
Περιγραφή των προϊόντων
√ Σύστημα CNC FANUC/GSK/SIEMENS √ 4-αρχίδια √ ηλεκτρικό εργαλειοστάσιο 4 σταθμών √ Φώτα εργασίας √ Σύστημα ψύξης √ Εγχειρίδιο γεννήτριας παλμών (MPG) √ νεκρά κέντρα √ Πυροβόλο λάδι √ Πιλοτική λάμπα √ αυτόματη αντλία λίπανσης √ χειροκίνητη μετακίνηση της ουράς √ Εργαλεία και εργαλειοθήκη √ Κλίνη και μπουλόνια ισοπέδωσης √ Εγχειρίδιο λειτουργίας (Αγγλικά) | _ Σταθερή ανάπαυση _ Ακολουθήστε το υπόλοιπο _ Μισοκλεισμένος φρουρός _ 6/8 σταθμός εργαλειοστάσιο _ Ζωντανά κέντρα Κλιματιστικό _ Μεταφορέας τσιπ |
Προδιαγραφές | Μονάδα | ΑΚ-1250 | ΑΚ-1600 | ΑΚ-1800 | ΑΚ-2000 | |||
Μαξ. Γύρνα στο κρεβάτι. | χμ | 1250 | 1600 | 1800 | 2000 | |||
Μαξ, γύρνα πάνω από το διασταυρούμενο διαδρόμιο. | χμ | 900 | 1250 | 1450 | 1600 | |||
Απόσταση μεταξύ των κέντρων | χμ | 3000/4000/5000/6000/8000/10000/12000/- | ||||||
Μέγιστο μήκος στροφής | χμ | 2800/3800/4800/5800/7800/9800/11800/- | ||||||
πλάτος κρεβατιού | χμ | 1100 | 1100 | 1100 | 1100 | |||
Μέγεθος γωνίας (4-γνάθος) | χμ | 1250 | 1400 | 1400 | 1600 | |||
Δυνατότητα φόρτωσης | τόνους | 16 (επιλογή: 20) | 16 (επιλογή: 20) | 16 (επιλογή: 20) | 16 (επιλογή: 20) | |||
Πύργος σπινθήρα | χμ | Α2-15 | Α2-15 | Α2-15 | Α2-15 | |||
Διάτρηση σπινθήρα | χμ | 100 | 100 | 100 | 100 | |||
Σπονδυλικός σπινθήρας | - | Μετρική 140 | Μετρική 140 | Μετρική 140 | Μετρική 140 | |||
Ταχύτητα σπινθήρα (υδραυλικά 4 βήματα, χωρίς βήματα) | στροφές | 3-320 | 3-320 | 3-250 | 3-250 | |||
Δυνατότητα εκτόξευσης | στροφές | Προς τα εμπρός: 3.15-315 (21); Πίσω: 3.5-291 (12) | ||||||
Μέγιστη δύναμη κοπής | N | 39200 | 39200 | 39200 | 39200 | |||
Γρήγορη ταχύτητα τροφοδοσίας στον άξονα X/Z | mm/min | 4000/6000 | 4000/6000 | 4000/6000 | 4000/6000 | |||
Διασταυρούμενη μετακίνηση (X) | χμ | 850 | 850 | 850 | 850 | |||
Τύπος στύλου εργαλείου | - | Β4 | Β4 | Β4 | Β4 | |||
Μέγεθος στύλου εργαλείου | χμ | 380x380 | 380x380 | 380x380 | 380x380 | |||
Μέγιστη δύναμη τροφοδοσίας (X) | N | 10875 | 10875 | 10875 | 10875 | |||
Μέγεθος τμήματος εργαλείου | χμ | 50x50 | 50x50 | 50x50 | 50x50 | |||
Διάμετρος πτερύγιας ουράς | χμ | 260 | 260 | 260 | 260 | |||
Ταξίδι με φτερούγες | χμ | 300 | 300 | 300 | 300 | |||
Στενές φτερούγες από ουρά | - | Μετρική 80 | Μετρική 80 | Μετρική 80 | Μετρική 80 | |||
Ακριβότητα εργασίας | - | IT7 | IT7 | IT7 | IT7 | |||
Ακατέργαστη επιφάνεια | μm | Ρα2,5-3.2 | Ρα2,5-3.2 | Ρα2,5-3.2 | Ρα2,5-3.2 | |||
Κύρια ισχύς κινητήρα | kw | 30 | 30 | 30 | 30 | |||
Βάρος της μηχανής | χιλιόγραμμο | 15000/17200/19400/21560/26000/30400/34800/- | ||||||
μήκος μηχανής | χμ | 6400/7400/8400/9400/11400/13400/15400/- | ||||||
πλάτος της μηχανής | χμ | 3200 | 3200 | 3200 | 3200 | |||
Υψόμετρος μηχανής | χμ | 2220 | 2750 | 2850 | 2950 | |||
Λεπτομέρειες μηχανής

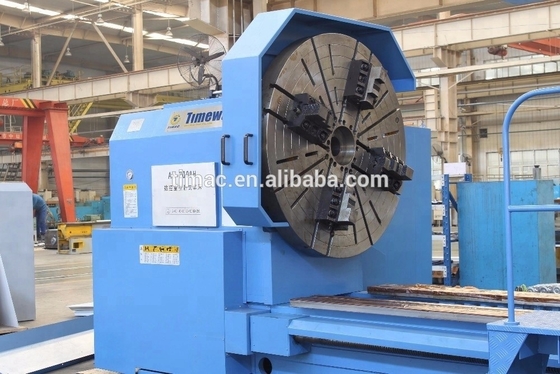

Τσακ:
- Τυπική ανεξάρτητη γροθιά με 4 σαγόνες για τη συμπίεση ειδικών μερών.

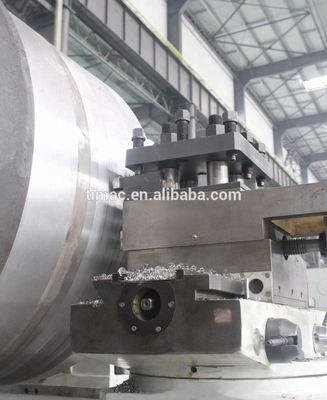

Ηλεκτρικός πύργος 4 σταθμών:
- Υιοθετήστε διάσημη μάρκα ηλεκτρικό πύργο, υψηλή ακρίβεια θέσης.
Σύστημα CNC:
ΣΕΜΕΝΣ, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK, κλπ. για την επιλογή σας.
Ηλεκτρική κινητήρα:
Ευέλικτη και απλή λειτουργία, για τη μείωση της έντασης εργασίας και την αύξηση της απόλαυσης της λειτουργίας.
Ηλεκτρικό ντουλάπι σύμφωνα με το πρότυπο CE:
Καθαρή και καθαρή ηλεκτρική διάταξη.
Υιοθέτηση ηλεκτρικών εξαρτημάτων με πρότυπο CE.
Αυτοματοποιημένη αντλία λίπανσης:
Αυτοματοποιημένη και διαλείπουσα λίπανση κάθε σιδηροτροχιάς καθοδήγησης για την παράταση της ζωής της μηχανής.

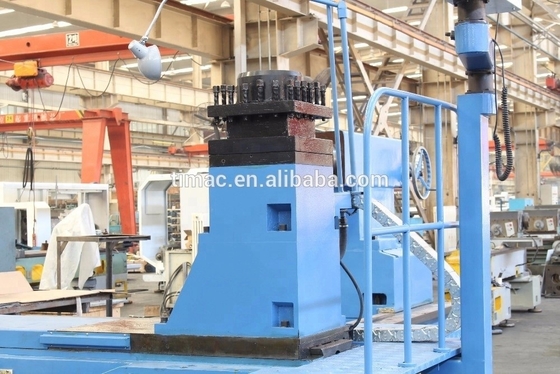

Πύργος κατακόρυφου τύπου 4 σταθμών:
Τύπος
Ψηλός πύργος 6 σταθμών:
Προαιρετικό
Οριζόντιος πύργος 6 σταθμών:
Προαιρετικό
Δοκιμή - στρογγυλότητα και κυλινδρικότητα:
Ακριβής περιστροφή της εξωτερικής επιφάνειας της ράβδου, ακρίβεια δοκιμής:
Στρογγυλότητα: μικρότερη από 0,01 mm·
Κύλινδρος: μικρότερο από 0,025/300 mm
Δοκιμή - κατακόρυφη:
Ακριβότητα περιστροφής της τελικής επιφάνειας του δίσκου, ακρίβεια δοκιμής:
Σημικότητα: μικρότερη από 0,02/300 mm
Δοκιμή - τραχύτητα:
Επεξεργασία με ακρίβεια της εξωτερικής επιφάνειας της ράβδου, ακρίβεια δοκιμής: Ακαμψία: Ra1.6um
Δοκιμή περιστροφής νήματος:
Τά νήματα κοκκίνιστης στροφής (κόκκιστη: 1:16, Στροφή νήματος: 3,175 mm), μετά από δοκιμή με ειδική συσκευή μέτρησης, μπορεί να ανταποκριθεί σε σωρευτικό σφάλμα στροφής έως 0,015/25,4 mm.
Συμπληρωματικά μέρη δοκιμής:
Όλα τα lathes CNC πρέπει να πραγματοποιήσουν μια τελική διαδικασία κοπής μετά από όλες τις τυποποιημένες επιθεωρήσεις του μηχανήματος, μέσω της κοπής εξωτερικής επιφάνειας, βήματα, επιφάνεια τόξου, κωνική επιφάνεια, κλπ.,για να επιθεωρηθεί η σταθερότητα του συστήματος CNC και η συνολική απόδοση της μηχανής.
Γιατί να Επιλέξετε Εμάς
Ρενίσαου, λέιζερ παρεμβολικό:
Πριν από την παράδοση, υιοθετεί λέιζερ RENISHAW του Ηνωμένου Βασιλείου για να κάνει δοκιμές δυναμικής ακρίβειας και αντιστάθμιση, έτσι ώστε το μηχάνημα να έχει την υψηλή ακρίβεια τοποθέτησης και την ακρίβεια επανατοποθέτησης.
