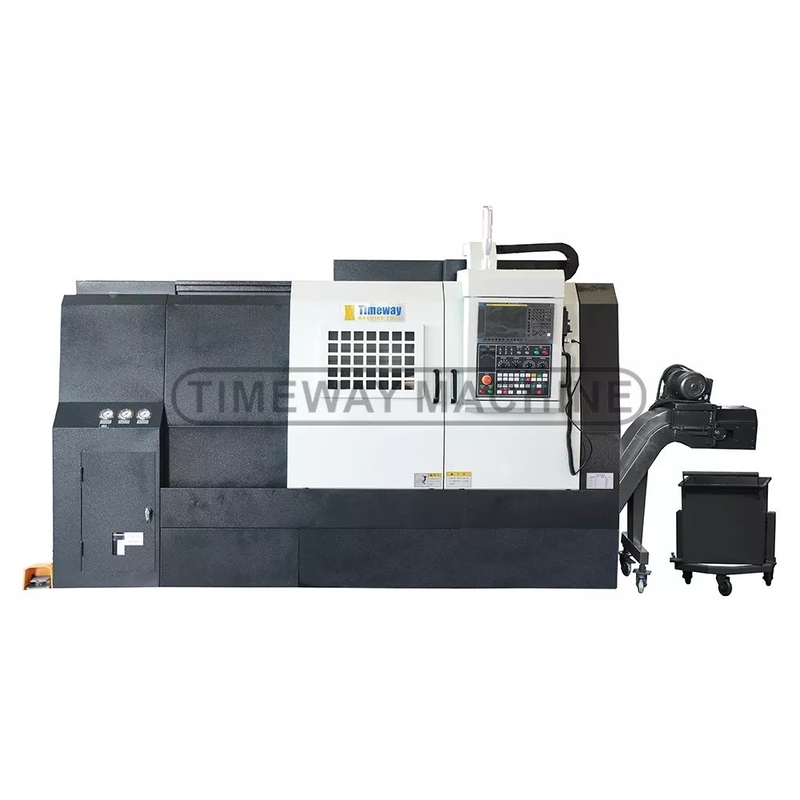

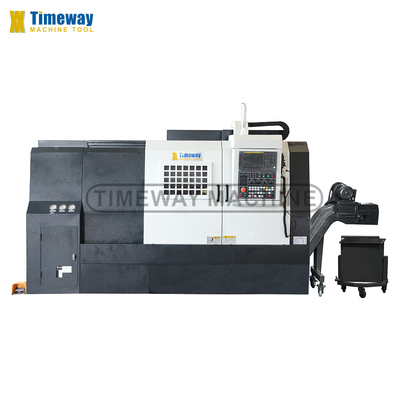

Μαξ. Γυρισμένο μήκος 2905mm 520mm Swing CNC Τεχνητήρα με 12 σταθμούς εργαλείων
Λεπτομέρειες:
| Τόπος καταγωγής: | Χενάν, Κίνα |
| Μάρκα: | TIMAC |
| Αριθμό μοντέλου: | AD-25 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $30,000.00/sets >=1 sets |
| Συσκευασία λεπτομέρειες: | Ξύλινη θήκη (μπορεί να αφαιρεθεί) |
| Δυνατότητα προσφοράς: | 100 σετ/σετ το μήνα. |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος: | Οριζόντια | Μέγιστο μήκος του εργασιακού υλικού (mm): | 3000 |
|---|---|---|---|
| Δομή: | Τόρνος κρεβατιών ραπίσματος | Ικανότητα επεξεργασίας: | Μεσαία βαρύτητα |
| πλάτος του κρεβατιού (mm): | 520 χιλ. | Δύναμη κινητήρα σπινδέλου ((kW): | 15 |
| Αριθμός σπινδάλων: | Μονό | Αριθμός αξόνων: | 2 |
| Δρόμος (άξονας Χ) ((mm): | 230 χιλ. | Δρόμος (άξονας Z) ((mm): | 590 mm |
| Τετάρτη: | Όπως ζητήθηκε | Σύστημα ελέγχου CNC: | ΣΙΜΕΝΣ |
| Σταθμοί σταθμών εργαλείων: | 12 | Βάρος (kg): | 5000 |
| Εγγύηση: | 1 έτος | Βασικά σημεία πώλησης: | Υψηλή παραγωγικότητα |
| Έκθεση δοκιμής μηχανής: | Παροχή | Ελέγχος εξόδου με βίντεο: | Παροχή |
| Εγγύηση βασικών εξαρτημάτων: | 1 έτος | CNC ή όχι: | ΚΑΤ |
| Τύπος λυγούς κρεβατιού: | Εργαλεία CNC | Σειρά ταχύτητας αξόνων: | 35-3500RPM |
| Μύτη αξόνων: | A2-8 | Μέγεθος υδραυλικού ελατηρίου: | 10 ίντσες. |
| Τύπος γραμμής εργαλείου: | H12 | Χρόνος αλλαγής εργαλείων: | 0.3sec |
| Υπηρεσία μετά την πώληση: | Υποστήριξη μέσω διαδικτύου | Μέγιστη διάμετρος ταλάντευσης (χιλ.): | 520 |
| Υπόθεση: | Νέο | Εφαρμόσιμες βιομηχανίες: | Καταστήματα κατασκευαστικών υλικών, επισκευές μηχανών, εργοστάσια παραγωγής, αγροκτήματα, λιανική πώ |
| Τοποθεσία αίθουσας επίδειξης: | Καναδάς, ΗΠΑ, Ιταλία, Γερμανία | Τύπος εμπορίας: | Συνηθισμένο προϊόν |
| Βασικά συστατικά: | Ρουλεμάν, μηχανή, αντλία, μηχανή | Μέγιστη ταχύτητα περιστροφής (rp.m): | 3500 r.p.m |
| Στρίψιμο σπινδέλου ((mm): | 87 | Μαξ. Στροφή μήκους (mm): | 2905 |
| Λιμάνι: | Λιμάνι της Κίνας | ||
Περιγραφή προϊόντων
520mm Swing Precision Slant Bed CNC Τεχνητό Μηχανικό
1Η μοναδική κατασκευή που αναπτύχθηκε χρησιμοποιώντας τεχνικές FEA για να παρέχει τη μέγιστη δυσκαμψία κάτω από τις πιο δύσκολες συνθήκες κοπής.Κεντρικός κινητήρας χρησιμοποιεί ιαπωνικό FANUC ευρεία περιοχή υψηλής απόδοσης κινητήρα AC, αμέτρητη ταχύτητα, σφινδάλιο χωρίς δομή ταχυτήτων, υψηλή ταχύτητα και χαμηλός θόρυβος.και εξοπλισμένο με διακόπτη ποδιών κατασκευασμένο στην ΤαϊβάνΤο σύστημα μεταφοράς με άξονα X/Z χρησιμοποιεί στροφή σφαίρας υψηλής ακρίβειας που τροφοδοτείται απευθείας από κινητήρα FANUC AC, δεν υπάρχει κίνηση ζώνης και ταχυτήτων,αποφεύγεται η αντίδραση και οι δονήσεις που δημιουργούνται. 5. Ταϊβάν 8/12 σταθμών υδραυλικός πύργος έρχεται τυποποιημένο, αλλαγή εργαλείων γρήγορα και ακριβή, και μεγάλη δύναμη κλειδώματος. 6.Το μανίκι της ουράς ελέγχεται από προγραμματιζόμενο7. Το σύστημα CNC χρησιμοποιεί το διεθνώς αναγνωρισμένο σύστημα ελέγχου FANUC, SIEMENS ή China GSKAC, μεγάλες λειτουργίες και σταθερές επιδόσεις.Αυτή η μηχανή CNC γύρισμα έχει πλήρως κλειστή προστασία, και εξοπλισμένο με ασφαλές κουμπί διακοπής έκτακτης ανάγκης, όταν εμφανίζεται ξαφνικά μια ξαφνική διακοπή τροφοδοσίας ή άλλες αστοχίες, ως αποτέλεσμα της ειδικής κατασκευής του κυκλώματος ελέγχου,η μηχανή μπορεί να προστατεύεται από μόνη της για να εξασφαλίζεται η ασφάλεια της και του προσωπικού της9. Ο πίνακας χειρισμού βρίσκεται περίπου 1500 mm από το έδαφος, είναι εξαιρετικά μέτρια, εργονομική, ευχάριστη και εύκολη στη λειτουργία και στην κατανόηση της λειτουργίας του μηχανήματος.Αυτοματοποιημένη κεντρική λίπανσηΤο σύστημα ψύξης και οι αλυσιδωτές μεταφορείς διευρύνουν τα διαστήματα μεταξύ συντήρησης και μειώνουν τους χρόνους στάσης.Επίσης μπορεί να προστεθεί λειτουργία online ανίχνευσηςΣύμφωνα με τις ειδικές ανάγκες των χρηστών, προστέθηκε αυτόματη τροφοδοτική μπάρα, αυτόματες πόρτες και άλλες συσκευές περιφερειακής αυτοματοποίησης.Το ΑΚ-55 μπορεί να επιλεγεί., γωνία κλίσης 75° του κρεβατιού·Τεχνικά εξαρτήματα:FANUC 0i-TF Hydraulic chuck Hydraulic turret Hydraulic tailstock Electronic handwheel Lubrication system Cooling system Work lamp Pilot lamp Full protection guard Air conditioner Chip conveyor Leveling blocks & bolts Tools & tool-box Operation manualsΠροαιρετικά αξεσουάρ:Σύστημα CNC GSK SIEMENS Σύστημα CNC Υδραυλικό κούφιο τσουκάλι Ανταλλάκτης θερμότητας Ειδικό εφοδιασμό Εργαλειοθέτης Τυποθέτης
ΕΠΙΠΕΔΗΜΕΙΑ ΤΟΥ ΕΠΙΤΡΟΠΟΥ
Προδιαγραφές | Μονάδα | ΑΚ-10 | ΑΚ-15 | ΑΚ-25 | ΑΚ-35 | ΑΚ-45 |
Μαξ, γύρνα στο κρεβάτι. | χμ | 400 | 440 | 520 | 660 | 850 |
Μέγιστη διάμετρος περιστροφής | χμ | 300 | 300 | 420 | 550 | 800 |
Μέγιστο μήκος του εργαστηρίου | χμ | 600/850/100 | 600 | 625/1000/1500/2000/3000 | 890/1640/2000/3000 | 1500/2000/3000 |
Μέγιστο μήκος στροφής | χμ | 500/700/950 | 450 | 530/905/1405/1905/2905 | 780/1530/1890/2890 | 1420/1920/2920 |
Διασταυρούμενη μετακίνηση (X) | χμ | 210 | 180 | 230 | 305 | 450 |
Διαμήκη διαδρομή (Z) | χμ | 530/710/1050 | 480 | 590/965/1465/1965/2965 | 855/1605/1965/2965 | 1450/1950/2950 |
Γρήγορη ταχύτητα τροφοδοσίας στον άξονα Χ | m/min | 12 | 20 | 12 | 12 | 12 |
Γρήγορη ταχύτητα τροφοδοσίας στον άξονα Z | m/min | 15 | 24 | 15 | 15 | 15 |
Ταχύτητα τροφοδοσίας στον άξονα X/Z | mm/min | 1260 | 1260 | 1260 | 1260 | 1260 |
Πεδίο ταχύτητας σπινθήρα | στροφές | 45-4500 | 50-4500 | 35-3500 | 25-2500 | 10-2000 |
Πύργος σπινθήρα | - | Α2-5 | Α2-6 | Α2-8 | Α2-8 | Α2-11 |
Διάτρηση σπινθήρα | χμ | 50 | 62 | 87 | 92 | 131 |
Μέγεθος υδραυλικού ελαστικού | χιλιοστό | 6 ιντσών | 8 ιντσών. | 10 ίντσες. | 12 ίντσες. | 15 ιντσών 18 ιντσών |
Εσωτερική διάμετρος μπροστινού ρουλεμπορίου | χμ | 80 | 100 | 130 | 160 | 200/240 |
Τύπος στύλου εργαλείου | - | H8 | H8 | H12 | H12 | H12 |
Μέγεθος τμήματος εργαλείου (στροφή) | χμ | 25x25 | 25x25 | 25x25 | 25x25 | 25x25 |
Μέγεθος τμήματος εργαλείου (αποκόρυφο) | χμ | 32 | 40 | 40 | 50 | 60 |
Χρόνος αλλαγής εργαλείου | δευτερεύον | 0.4 | 0.72 | 0.3 | 1 | 1 |
Ταξιδεύσεις απορροής | χμ | 530/730/980 | 460 | 490/865/1365/1865/2865 | 706/1456/1816/2816 | 1400/1900/2900 |
Διάμετρος πτερύγιας ουράς | χμ | 80 | 80 | 85 | 110 | 140 |
Στενές φτερούγες από ουρά | - | ΜΤ4 | ΜΤ4 | ΜΤ5 | ΜΤ5 | MT1 |
Ταξίδι με φτερούγες | χμ | 80 | 130 | 80 | 100 | 130 |
Κύρια ισχύς κινητήρα | kw | 7.5 | 11 | 15/18.5 | 22/30 | 100 |
Συνολική ισχύς | kw | 17 | 25 | 30 | 46 | 130 |
Ακριβότητα εργασίας | χμ | IT6 | IT6 | IT6 | IT6 | IT6 |
Ακατέργαστη | μm | Ρα0.8 | Ρα0.8 | Ρα0.8 | Ρα0.8 | Ρα0.8 |
Δομή κρεβατιού | - | 45° | 45° | 45° | 45° | 45° |
Σύστημα CNC | - | FANUC ή SIEMENS | FANUC ή SIEMENS | FANUC ή SIEMENS | FANUC ή SIEMENS | FANUC ή SIEMENS |
μήκος μηχανής | χμ | 2875/3415/3440 | 2270 | 3000/3380/4550/4960/6160 | 3620/4725/5825/7000 | 6360/6860/7860 |
πλάτος και ύψος της μηχανής | χμ | 1500x1500 | 1470x1470 | 1545x1950 | 1820x2130 | 2350x2600 |
Βάρος της μηχανής | τόνους | 3.5/4/4.5 | 4.5 | 5/5.5/6.5/7.5/8.5 | 8/10/11.5/15.5 | 15/16/18 |
Εισαγωγή της εταιρείας
Επισκέφθηκαν Πελάτες
Πακέτο & Μεταφορά
Έκθεση & Εκπαίδευση
Γιατί να Επιλέξετε Εμάς
Γιατί διάλεξες την Timeway Machine;
1. Υψηλή ποιότητα με ανταγωνιστική τιμή.
2. Επαγγελματική ομάδα έρευνας και ανάπτυξης και 25 χρόνια εμπειρίας στις εξαγωγές.
3. Εξαγόρασε σε περισσότερες από 70 χώρες.
4. Πιστοποιητικά CE, ISO·
5. 24 ωρών ONLINE Υπηρεσία (SKYPE, WhatsApp, Wechat, Trademanager) ·
6. 12 μήνες εγγύηση ποιότητας.
7. Εξωτερικοί μηχανικοί για την επίλυση προβλημάτων.
Γενικές ερωτήσεις
Ε: Έχετε QC ή κάποια πρότυπα ασφάλειας για τα μηχανήματά σας;Α: Ναι, έχουμε δημιουργήσει ένα πολύ αυστηρό τμήμα ελέγχου ποιότητας για να εγγυηθούμε την καλή ποιότητα.Ποιο είναι το MOQ;Α: 1 σύνολο (Μόνο ορισμένα μηχανήματα χαμηλού κόστους θα είναι περισσότερα από 1 σύνολο)Ε: Τι γίνεται με τους όρους πληρωμής;Α: 1) T/T με 30% προκαταβολή, και 70% πληρωμή ισοζυγίου πριν από την αποστολή. 2) Αμετάκλητη LC κατά την προβολή. 3) Western Union, MoneyGram, κλπ.
Ε: Τι γίνεται με την εγγύηση;Α: Η περίοδος εγγύησης είναι ένα έτος μετά την παράδοση.
Θέλετε να μάθετε περισσότερες λεπτομέρειες σχετικά με αυτό το προϊόν
