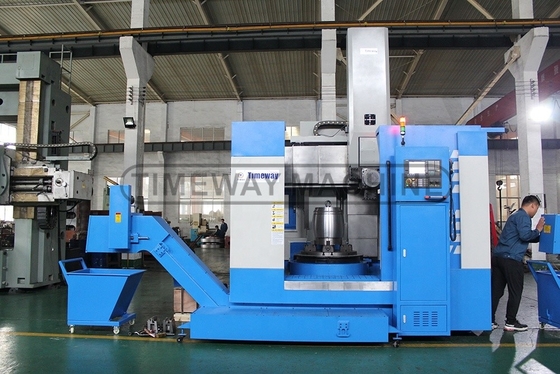

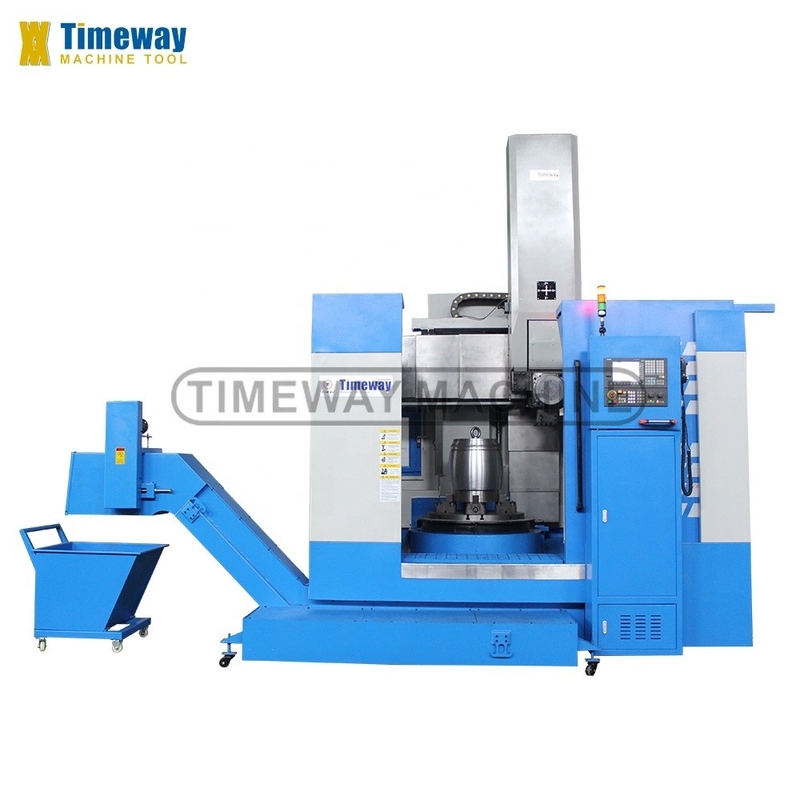

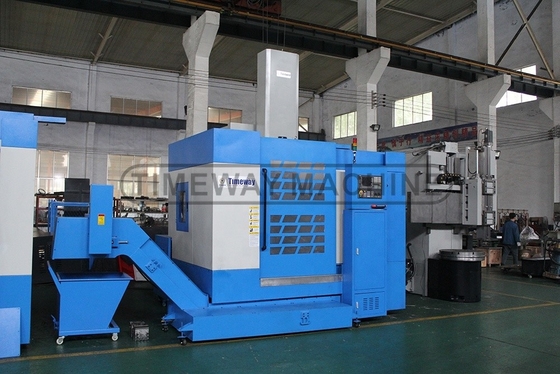

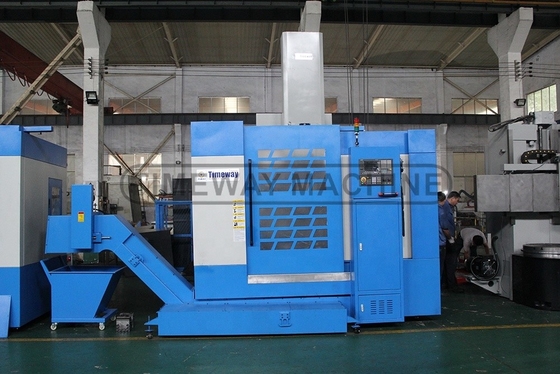

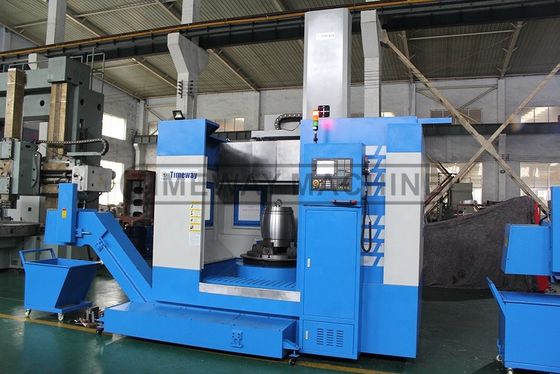

Εργασιακό τραπέζι 800 mm και πλάτος κρεβατιού 1070 mm CNC κατακόρυφο ελατήριο για την επεξεργασία μεγάλων τρυπών
Λεπτομέρειες:
| Τόπος καταγωγής: | Χενάν, Κίνα |
| Μάρκα: | TIMEWAY |
| Αριθμό μοντέλου: | VLK800E |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $50,000.00/sets 1-2 sets |
| Συσκευασία λεπτομέρειες: | Ξύλινη θήκη (μπορεί να αφαιρεθεί) |
| Δυνατότητα προσφοράς: | 150 σετ/σετ ανά μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος: | Βόρειος | Μέγιστο μήκος του εργασιακού υλικού (mm): | 800 |
|---|---|---|---|
| Ικανότητα επεξεργασίας: | Βαρύ φορτίο | Μέγιστο βάρος του κομματιού προς κατεργασία (κλ): | 2000 |
| πλάτος του κρεβατιού (mm): | 1070 χλστ | Δύναμη κινητήρα σπινδέλου ((kW): | 22 |
| Αριθμός σπινδάλων: | Μονό | Αριθμός αξόνων: | 2 |
| Δρόμος (άξονας Χ) ((mm): | 570 χιλ. | Δρόμος (άξονας Z) ((mm): | 650 χιλ. |
| Ακριβότητα θέσης (mm): | ±0.01 | Επαναληπτότητα (X/Y/Z) (mm): | ±0.008 |
| Μέγεθος (L*W*H): | 4300x2380x4290 χιλιοστά | Τετάρτη: | 220V-480V |
| Σύστημα ελέγχου CNC: | ΣΙΜΕΝΣ | Σταθμοί σταθμών εργαλείων: | 4 |
| Βάρος (kg): | 8500 | Εγγύηση: | 1 έτος |
| Βασικά σημεία πώλησης: | Υψηλή παραγωγικότητα | Έκθεση δοκιμής μηχανής: | Παροχή |
| Ελέγχος εξόδου με βίντεο: | Παροχή | Εγγύηση βασικών εξαρτημάτων: | 2 έτη |
| Μέγιστη διάμετρος ταλάντευσης: | 950 χιλιοστά | Μέγιστη γυρίζοντας διάμετρος: | 800MM |
| Μέγιστο ύψος βάρους: | 800MM | Σταθμοί ταχύτητας σπινθήρα: | Δύο βήματα, χωρίς βήματα |
| Σειρές ταχύτητας αξόνων: | 2-320 στροφές ανά λεπτό | μέγεθος εργασίας: | 800MM |
| Δυνατότητα φόρτωσης: | 2000 κιλά | Ταχύτητα τροφοδοσίας στον άξονα X/Z: | 0.1-500mm/min |
| Γρήγορη ταχύτητα τροφοδοσίας στον άξονα X/Z: | 2000 mm/min | Μέγιστο μήκος του εργασιακού υλικού: | 800MM |
| Υπόθεση: | Νέο | Εμπορικό σήμα Toolpost: | Γιαντάι Κίνα |
| Εφαρμόσιμες βιομηχανίες: | Εργαστήρια επισκευής μηχανημάτων, εργοστάσια παραγωγής | Τοποθεσία αίθουσας επίδειξης: | Καναδάς, Ηνωμένες Πολιτείες, Ιταλία, Γαλλία, Γερμανία, Βραζιλία, Περού, Μεξικό, Ρωσία, Ισπανία, Χιλή |
| Τύπος εμπορίας: | Συνηθισμένο προϊόν | Έτος: | 2021 |
| Μέγιστη ταχύτητα περιστροφής (rp.m): | 320 στροφές ανά ώρα | Στρίψιμο σπινδέλου ((mm): | 150 |
| Μαξ. Στροφή μήκους (mm): | 800 | Βασικά συστατικά: | Κουρέματα, κινητήρας, γρανάζια, άλλα, κιβώτιο ταχυτήτων, SIEMENS 828D |
| Λιμάνι: | Λιμένες της Κίνας | ||
Περιγραφή προϊόντων
Στεκό στρογγυλο CNC
Περιγραφή των προϊόντων
Αυτόματο σύστημα λίπανσης, πλήρως κλειστή προστασία, κλιματιστικό, ψυγείο πετρελαίου | SIEMENS 828D, FANUC 0i-TF, ειδική συσκευή |
Προδιαγραφές | Μονάδα | VLK800E | VLK1250E | VLK1600E | VLK2000E | |||
Μέγιστη διάμετρος κλίσης | χμ | 950 | 1250 | 1600 | 2000 | |||
Μέγιστη διάμετρος περιστροφής | χμ | 800 | 1250 | 1600 | 2000 | |||
Μέγιστο ύψος του εργαστηρίου | χμ | 800 | 1000 | 1000 | 1250 | |||
Μέγιστο βάρος του εργαστηρίου | χιλιόγραμμο | 2000 | 5000 | 8000 | 12000 | |||
Κύρια ισχύς κινητήρα | kw | 22 | 22 | 30 | 37 | |||
Διάμετρος της επιφάνειας εργασίας | χμ | 800 | 1010 | 1400 | 1800 | |||
Μέγιστη ροπή του τραπεζιού εργασίας | KN.m | 10 | 17.5 | 25 | 32 | |||
Πεδίο ταχυτήτων της επιφάνειας εργασίας | στροφές | 2-320 | 1.25-200 | 1-160 | 4-125 | |||
Αριθμός σταθμού εργαλείων | μ.τ.λ. | 4 | 4 | 4 | 4 | |||
Το τμήμα του ράβδου εργαλείου του εξωτερικού εργαλείου στροφής | χμ | 32x40 | 32x40 | 32x40 | 32x40 | |||
Τύπος οχήματος | - | Ηλεκτρικό | Ηλεκτρικό | Ηλεκτρικό | Ηλεκτρικό | |||
Μέγεθος στροφιάς σφαίρας στον άξονα Χ (διαδιάμετρος x πλάτος στροφιάς) | χμ | 50x10 | 50x10 | 50x10 | 50x10 | |||
Μέγεθος στροφιάς σφαίρας στον άξονα Z (διάμετρος x πλάτος στροφιάς) | χμ | 50x10 | 50x10 | 50x10 | 50x10 | |||
Ταξίδι στον άξονα Χ | χμ | -20~550 | -20~800 | -20~1030 | -20~1150 | |||
Ταξιδεύσεις στον άξονα Z | χμ | 650 | 650 | 800 | 800 | |||
Πεδίο τροφοδοσίας ((X/Z) | χμ | 0.1-500 | 0.1-500 | 0.1-500 | 0.1-500 | |||
Γρήγορη ταχύτητα τροφοδοσίας | mm/min | 2000 | 2000 | 2000 | 2000 | |||
Σύστημα CNC | - | Η Siemens 808D | Η Siemens 808D | Η Siemens 808D | Η Siemens 808D | |||
Στροφή ροπής του κινητήρα σέρβο ((X/Z) | Ε.μ. | 11/11 | 11/11 | Ασφάλεια, 15/11 | Ασφάλεια, 15/11 | |||
Δυναμικότητα | Κβ | 30 | 37 | 45 | 52 | |||
Καθαρό βάρος μηχανής | χιλιόγραμμο | 8500 | 11000 | 14500 | 18500 | |||
Διάσταση μηχανής (LxWxH) | μm | 430x238x429 | 478x257x440 | 563x301x466 | 580x368x494 | |||
Μεταφορέας θραύσης | - | Τύπος αλυσίδας | Τύπος αλυσίδας | Τύπος αλυσίδας | Τύπος αλυσίδας | |||
Τύπος | - | Αυτόματο σύστημα λίπανσης, πλήρως κλειστή προστασία, κλιματιστικό, ψυγείο πετρελαίου | ||||||
Προαιρετικό | - | SIEMENS 828D, FANUC 0i-TF, ειδική συσκευή | ||||||
Λεπτομέρειες μηχανής
1Η σειρά CNC μονό στήλη κατακόρυφο γύρισμα έχει σχεδιαστεί απορροφώντας σύγχρονες προηγμένες τεχνικές σχεδιασμού και κατασκευής και χρησιμοποιώντας CAD μέθοδος βελτιστοποίησης σχεδιασμού,Χρησιμοποιώντας την τελευταία ιδέα σχεδιασμού και εξοπλίζοντας με εγχώρια και ξένα προηγμένα χαρακτηριστικά. 2. Να συνειδητοποιήσει ισχυρή κοπή στην απόδοση της δομής, το βάρος υπερβολικού φορτίου του τραπεζιού εργασίας, το μηχάνημα υψηλή δυναμική και στατική δυσκαμψία, όλη την ασφάλεια κίνησης και τη σταθερότητα,μακρά διάρκεια ζωής και υψηλή αποδοτικότητα επεξεργασίας3. Το μηχάνημα είναι κατάλληλο για εργαλεία κοπής χάλυβα και καρβιδίων υψηλής ταχύτητας, επεξεργασία εργαστηρίων όλων των σιδηρούχων και μη σιδηρούχων μετάλλων και ορισμένων μη μεταλλικών υλικών. 4.Το μηχάνημα μπορεί να ολοκληρώσει τη διαδικασία της ακατέργαστης και να ολοκληρώσει την περιστροφή μέσα και έξω κύλινδροΗ μηχανή αποτελείται κυρίως από στήλη, τραπέζι εργασίας, δοκάρι, κατακόρυφο εργαλειοστάσιο, κύριο κιβώτιο ταχυτήτων,Μηχανισμός ανύψωσης δέσμης, κάθετος μηχανισμός τροφοδοσίας μετά το εργαλείο, συσκευή προστασίας καθοδήγησης δέσμης, πλήρης μηχανή πλήρης θήκης, ηλεκτρικό σύστημα, υδραυλικό σύστημα, σύστημα ψύξης, κλπ.
Πηγαίνετε να δείτε.
>>Το εργαστήριο χρησιμοποιεί ολοκληρωμένη, υψηλής ακαμψίας, υψηλής ακρίβειας και σύντομη δομή αγωγού σταθερού τύπου,ο σπινδύλος είναι εξοπλισμένος με ένα σύνολο στροφικών ρουλεμάν υψηλής ακρίβειας και ένα σύνολο διπλών σειρών μικρών κυλινδρικών ρουλεμάν. συμπαγή δομή, ταυτόχρονα αντέχουν ακτινοβολία φορτίο, το αξιακό φορτίο και την κλίση στιγμή, και κάτω από την υπερφόρτωση ελαστική παραμόρφωση είναι μικρή,βελτιώθηκε η ακρίβεια περιστροφής του τραπεζιού εργασίας και η ικανότητα μεταφοράς.
Πηγαίνετε να δείτε.
>>Τέσσερις σταθμοί ηλεκτρικού εργαλείου-στοιχείο: υψηλή ακρίβεια τοποθέτησης, μεγάλη δύναμη σύσφιξης, μεγάλη χωρητικότητα φόρτωσης, σταθερή και αξιόπιστη.μεγαλύτερη δύναμη συμπίεσης.
Πηγαίνετε να δείτε.
>>Οι πελάτες μπορούν να επιλέξουν FANUC, SIEMENS ή KND, άλλα συστήματα CNC.
Πηγαίνετε να δείτε.
>>Σύμφωνα με τις ειδικές απαιτήσεις, ολόκληρο το κάλυμμα της μηχανής, μεταγωγός τσιπ.
Δοκιμή - στρογγυλότητα και κυλινδρικότητα:
Ακριβής περιστροφή της εξωτερικής επιφάνειας της ράβδου, ακρίβεια δοκιμής:
Στρογγυλότητα: μικρότερη από 0,01 mm·
Κύλινδρος: μικρότερο από 0,025/300 mm
Δοκιμή - κατακόρυφη:
Ακριβότητα περιστροφής της τελικής επιφάνειας του δίσκου, ακρίβεια δοκιμής:
Σημικότητα: μικρότερη από 0,02/300 mm
Δοκιμή - τραχύτητα:
Επεξεργασία με ακρίβεια της εξωτερικής επιφάνειας της ράβδου, ακρίβεια δοκιμής: Ακαμψία: Ra1.6um
Δοκιμή περιστροφής νήματος:
Τά νήματα κοκκίνιστης στροφής (κόκκιστη: 1:16, Στροφή νήματος: 3,175 mm), μετά από δοκιμή με ειδική συσκευή μέτρησης, μπορεί να ανταποκριθεί σε σωρευτικό σφάλμα στροφής έως 0,015/25,4 mm.
Συμπληρωματικά μέρη δοκιμής(μόνο για στροφή CNC):
Όλα τα lathes CNC πρέπει να πραγματοποιήσουν μια τελική διαδικασία κοπής μετά από όλες τις τυποποιημένες επιθεωρήσεις του μηχανήματος, μέσω της κοπής εξωτερικής επιφάνειας, βήματα, επιφάνεια τόξου, κωνική επιφάνεια, κλπ.,για να επιθεωρηθεί η σταθερότητα του συστήματος CNC και η συνολική απόδοση της μηχανής.
Εταιρικό βίντεο
Πληροφορίες πελατών
Υπηρεσίες μας
1- Δωρεάν αντικατάσταση εξαρτημάτων που διατίθενται κατά τη διάρκεια της περιόδου εγγύησης.Γρήγορη δράση και απάντηση στις τεχνικές ερωτήσεις ανά πάσα στιγμή καθ' όλη τη διάρκεια ζωής της μηχανής3. Αλλοδαπό μετά το κέντρο εξυπηρέτησης διαθέσιμη σε ορισμένες περιοχές. 4. Μηχανικός εξυπηρέτησης στο εξωτερικό διαθέσιμη κατά την απαίτηση του πελάτη ((σχετικό κόστος που γεννιέται από τον πελάτη).
Εισαγωγή της εταιρείας
Εμφάνιση κατασκευής:
Προφίλ εργοστασίου:
Το εργοστάσιο μας ιδρύθηκε το 2014. Έχει επαγγελματίες τεχνικούς, μια ομάδα έρευνας και ανάπτυξης, κατασκευάζει και πωλεί εξοπλισμό CNC και παρέχει επαγγελματικές εξατομικευμένες υπηρεσίες.Τα προϊόντα μας χρησιμοποιούνται ευρέως στην επεξεργασία μούχλας, προϊόντα 3C, γεωργικά μηχανήματα, μηχανήματα πετρελαίου, επεξεργασία αυτοκινήτων, αεροδιαστημική βιομηχανία, κλπ., που πωλούνται σε περισσότερες από 60 χώρες και περιοχές στο εσωτερικό και το εξωτερικό.
Προσέγγιση:
Προφίλ εταιρείας:
Η Timeway Machine Tool Co., Ltd είναι μια επαγγελματική εταιρεία κατασκευής μηχανημάτων εργαλείων, τα κύρια προϊόντα περιλαμβάνουν πριονιστήριο, μηχανή άλεσης, μηχανή άλεσης κλπ.Και σύμφωνα με τις ανάγκες του πελάτη μπορούμε επίσης να σχεδιάσουμε και να κατασκευάσουμε διάφορες ειδικές μηχανές., για την παροχή σχετικών υπηρεσιών αναβάθμισης και μετατροπής τεχνολογίας στον τομέα των μηχανημάτων εργαλείων.
Επισκέπτης:
Μέχρι στιγμής, έχουμε λάβει πολλούς πελάτες από το εξωτερικό, και είναι όλοι πολύ ικανοποιημένοι με την εταιρεία μας και τα προϊόντα
Εκθέσεις:
Από την ίδρυση του Υπουργείου Εξωτερικού Εμπορίου, έχουμε συμμετάσχει σε διάφορες εγχώριες και διεθνείς εκθέσεις, όπως η Φθινοπωρινή Έκθεση Καντόν, Έκθεση Πεκίνου,Έκθεση της Σαγκάης, Μόσχα, Αιθιοπία και Ρωσία, και έχουν διατηρήσει μακροπρόθεσμες φιλικές σχέσεις συνεργασίας με τους πελάτες της έκθεσης.
Γενικές ερωτήσεις
Ε: Γιατί επιλέξατε την Timeway Machine;
Α: 1. Υψηλή ποιότητα με ανταγωνιστική τιμή. 2. Επαγγελματική ομάδα R & D και 25 χρόνια εμπειρία εξαγωγής. 3. Εξαγωγές σε περισσότερες από 60 χώρες.24ωρη ηλεκτρονική υπηρεσία (Skype), WhatsApp, Wechat, Trademanager); 6. 12 μήνες εγγύηση ποιότητας; 7.Ε: Έχετε QC ή κάποια πρότυπα ασφάλειας για τα μηχανήματά σας;Α: Ναι, έχουμε δημιουργήσει ένα πολύ αυστηρό τμήμα ελέγχου ποιότητας για να εγγυηθούμε την καλή ποιότητα.Ε: Ποιο είναι το MOQ;Α: 1 σύνολο (Μόνο ορισμένα μηχανήματα χαμηλού κόστους θα είναι περισσότερα από 1 σύνολο)Ε: Τι γίνεται με τους όρους πληρωμής;Α: (1) T/T με 30% προκαταβολή, και 70% πληρωμή ισοζυγίου πριν από την αποστολή. (2) Αμετάκλητη LC κατά την προβολή. (3) Western Union, MoneyGram, κλπ.Ε: Τι γίνεται με την εγγύηση;Α: Η περίοδος εγγύησης είναι ένα έτος μετά την παράδοση.
Θέλετε να μάθετε περισσότερες λεπτομέρειες σχετικά με αυτό το προϊόν
