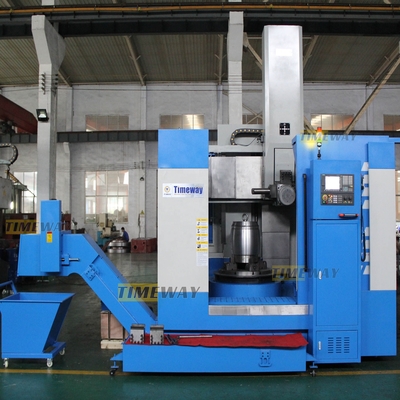

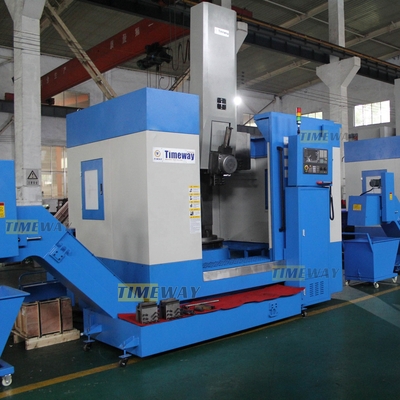

Σιδηροτροχιά CNC με 2 άξονες και εγγύηση μεταπώλησης
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Timeway |
| Αριθμό μοντέλου: | VLK1600 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $89,000.00/sets 1-2 sets |
| Συσκευασία λεπτομέρειες: | ξύλινη θήκη/παλέτα |
| Δυνατότητα προσφοράς: | 150 σετ/σετ ανά μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος: | ΠΡΟΣΚΕΛΟΣ, Στρίφτης κάθετης στήλης CNC | Μέγιστο μήκος του εργασιακού υλικού (mm): | 1000 |
|---|---|---|---|
| Ικανότητα επεξεργασίας: | Βαρύ φορτίο | Μέγιστο βάρος του κομματιού προς κατεργασία (κλ): | 8000 |
| πλάτος του κρεβατιού (mm): | 1460 χιλ. | Δύναμη κινητήρα σπινδέλου ((kW): | 37 |
| Αριθμός σπινδάλων: | Μονό | Αριθμός αξόνων: | 2 |
| Δρόμος (άξονας Χ) ((mm): | 1050 χλστ | Δρόμος (άξονας Z) ((mm): | 800 χιλιοστά |
| Ακριβότητα θέσης (mm): | ±0.01 | Επαναληπτότητα (X/Y/Z) (mm): | ±0.008 |
| Μέγεθος (L*W*H): | 5630x3010x4660 χιλιοστά | Τετάρτη: | 380V, 50HZ/60HZ |
| Σύστημα ελέγχου CNC: | ΣΙΜΕΝΣ | Σταθμοί σταθμών εργαλείων: | 4 |
| Βάρος (kg): | 14500 | Εγγύηση: | 1 έτος |
| Βασικά σημεία πώλησης: | Αυτοματοποιημένο | Έκθεση δοκιμής μηχανής: | Παροχή |
| Ελέγχος εξόδου με βίντεο: | Παροχή | Εγγύηση βασικών εξαρτημάτων: | 1 έτος |
| Υπηρεσία μετά την πώληση: | Μηχανικοί διαθέσιμοι για την εξυπηρέτηση μηχανημάτων στο εξωτερικό | Χρώμα: | αίτημα πελατών |
| Μέγιστη διάμετρος ταλάντευσης: | 1600 χιλιοστά | Μέγιστο ύψος του εργασιακού αντικειμένου: | 1000 χιλιοστά |
| worktable διάμετρος: | 1400 χιλιοστά | Μέγεθος της ράβδου εργαλείου: | 32x40 χιλιοστά |
| Ηλεκτρική τροφοδοσία: | 45KVA | Τύπος οδήγησης: | Τετράγωνες ράγες |
| Μέγιστη ροπή του τραπεζιού εργασίας: | 25KN.m | Υπόθεση: | Νέο |
| Εμπορικό σήμα Toolpost: | Η Yantai Universal | Εφαρμόσιμες βιομηχανίες: | Καταστήματα κατασκευαστικών υλικών, επισκευές μηχανημάτων, εργοστάσια παραγωγής, εργοστάσια τροφίμων |
| Τοποθεσία αίθουσας επίδειξης: | Καναδάς, Ηνωμένες Πολιτείες, Ιταλία, Γαλλία, Γερμανία, Βραζιλία, Μεξικό, Ρωσία, Ισπανία, Χιλή, Κολομ | Τύπος εμπορίας: | Συνηθισμένο προϊόν |
| Έτος: | 2021 | Μέγιστη ταχύτητα περιστροφής (rp.m): | 160 στροφές/ώρα |
| Στρίψιμο σπινδέλου ((mm): | 300 | Μαξ. Στροφή μήκους (mm): | 1000 |
| Βασικά συστατικά: | Άλλα, SIEMENS 808D | Λιμάνι: | Λιμάνι της Κίνας |
Περιγραφή προϊόντων
Περιγραφή των προϊόντων
Αυτόματο σύστημα λίπανσης, πλήρως κλειστή προστασία, κλιματιστικό, ψυγείο πετρελαίου | SIEMENS 828D, FANUC 0i-TF, ειδική συσκευή |
Προδιαγραφές | Μονάδα | VLK800E | VLK1250E | VLK1600E | VLK2000E | |||
Μέγιστη διάμετρος κλίσης | χμ | 950 | 1250 | 1600 | 2000 | |||
Μέγιστη διάμετρος περιστροφής | χμ | 800 | 1250 | 1600 | 2000 | |||
Μέγιστο ύψος του εργαστηρίου | χμ | 800 | 1000 | 1000 | 1250 | |||
Μέγιστο βάρος του εργαστηρίου | χιλιόγραμμο | 2000 | 5000 | 8000 | 12000 | |||
Κύρια ισχύς κινητήρα | kw | 22 | 22 | 30 | 37 | |||
Διάμετρος της επιφάνειας εργασίας | χμ | 800 | 1010 | 1400 | 1800 | |||
Μέγιστη ροπή του τραπεζιού εργασίας | KN.m | 10 | 17.5 | 25 | 32 | |||
Πεδίο ταχυτήτων της επιφάνειας εργασίας | στροφές | 2-320 | 1.25-200 | 1-160 | 4-125 | |||
Αριθμός σταθμού εργαλείων | μ.τ.λ. | 4 | 4 | 4 | 4 | |||
Το τμήμα του ράβδου εργαλείου του εξωτερικού εργαλείου στροφής | χμ | 32x40 | 32x40 | 32x40 | 32x40 | |||
Τύπος οχήματος | - | Ηλεκτρικό | Ηλεκτρικό | Ηλεκτρικό | Ηλεκτρικό | |||
Μέγεθος στροφιάς σφαίρας στον άξονα Χ (διαδιάμετρος x πλάτος στροφιάς) | χμ | 50x10 | 50x10 | 50x10 | 50x10 | |||
Μέγεθος στροφιάς σφαίρας στον άξονα Z (διάμετρος x πλάτος στροφιάς) | χμ | 50x10 | 50x10 | 50x10 | 50x10 | |||
Ταξίδι στον άξονα Χ | χμ | -20~550 | -20~800 | -20~1030 | -20~1150 | |||
Ταξιδεύσεις στον άξονα Z | χμ | 650 | 650 | 800 | 800 | |||
Πεδίο τροφοδοσίας ((X/Z) | χμ | 0.1-500 | 0.1-500 | 0.1-500 | 0.1-500 | |||
Γρήγορη ταχύτητα τροφοδοσίας | mm/min | 2000 | 2000 | 2000 | 2000 | |||
Σύστημα CNC | - | Η Siemens 808D | Η Siemens 808D | Η Siemens 808D | Η Siemens 808D | |||
Στροφή ροπής του κινητήρα σέρβο ((X/Z) | Ε.μ. | 11/11 | 11/11 | Ασφάλεια, 15/11 | Ασφάλεια, 15/11 | |||
Δυναμικότητα | Κβ | 30 | 37 | 45 | 52 | |||
Καθαρό βάρος μηχανής | χιλιόγραμμο | 8500 | 11000 | 14500 | 18500 | |||
Διάσταση μηχανής (LxWxH) | μm | 430x238x429 | 478x257x440 | 563x301x466 | 580x368x494 | |||
Μεταφορέας θραύσης | - | Τύπος αλυσίδας | Τύπος αλυσίδας | Τύπος αλυσίδας | Τύπος αλυσίδας | |||
Τύπος | - | Αυτόματο σύστημα λίπανσης, πλήρως κλειστή προστασία, κλιματιστικό, ψυγείο πετρελαίου | ||||||
Προαιρετικό | - | SIEMENS 828D, FANUC 0i-TF, ειδική συσκευή | ||||||
Λεπτομέρειες μηχανής
1Η σειρά CNC μονό στήλη κατακόρυφο γύρισμα έχει σχεδιαστεί απορροφώντας σύγχρονες προηγμένες τεχνικές σχεδιασμού και κατασκευής και χρησιμοποιώντας CAD μέθοδος βελτιστοποίησης σχεδιασμού,Χρησιμοποιώντας την τελευταία ιδέα σχεδιασμού και εξοπλίζοντας με εγχώρια και ξένα προηγμένα χαρακτηριστικά. 2. Να συνειδητοποιήσει ισχυρή κοπή στην απόδοση της δομής, το βάρος υπερβολικού φορτίου του τραπεζιού εργασίας, το μηχάνημα υψηλή δυναμική και στατική δυσκαμψία, όλη την ασφάλεια κίνησης και τη σταθερότητα,μακρά διάρκεια ζωής και υψηλή αποδοτικότητα επεξεργασίας3. Το μηχάνημα είναι κατάλληλο για εργαλεία κοπής χάλυβα και καρβιδίων υψηλής ταχύτητας, επεξεργασία εργαστηρίων όλων των σιδηρούχων και μη σιδηρούχων μετάλλων και ορισμένων μη μεταλλικών υλικών. 4.Το μηχάνημα μπορεί να ολοκληρώσει τη διαδικασία της ακατέργαστης και να ολοκληρώσει την περιστροφή μέσα και έξω κύλινδροΗ μηχανή αποτελείται κυρίως από στήλη, τραπέζι εργασίας, δοκάρι, κατακόρυφο εργαλειοστάσιο, κύριο κιβώτιο ταχυτήτων,Μηχανισμός ανύψωσης δέσμης, κάθετος μηχανισμός τροφοδοσίας μετά το εργαλείο, συσκευή προστασίας καθοδήγησης δέσμης, πλήρης μηχανή πλήρης θήκης, ηλεκτρικό σύστημα, υδραυλικό σύστημα, σύστημα ψύξης, κλπ.
Πηγαίνετε να δείτε.
>>Το εργαστήριο χρησιμοποιεί ολοκληρωμένη, υψηλής ακαμψίας, υψηλής ακρίβειας και σύντομη δομή αγωγού σταθερού τύπου,ο σπινδύλος είναι εξοπλισμένος με ένα σύνολο στροφικών ρουλεμάν υψηλής ακρίβειας και ένα σύνολο διπλών σειρών μικρών κυλινδρικών ρουλεμάν. συμπαγή δομή, ταυτόχρονα αντέχουν ακτινοβολία φορτίο, το αξιακό φορτίο και την κλίση στιγμή, και κάτω από την υπερφόρτωση ελαστική παραμόρφωση είναι μικρή,βελτιώθηκε η ακρίβεια περιστροφής του τραπεζιού εργασίας και η ικανότητα μεταφοράς.
Πηγαίνετε να δείτε.
>>Τέσσερις σταθμοί ηλεκτρικού εργαλείου-στοιχείο: υψηλή ακρίβεια τοποθέτησης, μεγάλη δύναμη σύσφιξης, μεγάλη χωρητικότητα φόρτωσης, σταθερή και αξιόπιστη.μεγαλύτερη δύναμη συμπίεσης.
Πηγαίνετε να δείτε.
>>Οι πελάτες μπορούν να επιλέξουν FANUC, SIEMENS ή KND, άλλα συστήματα CNC.
Πηγαίνετε να δείτε.
>>Σύμφωνα με τις ειδικές απαιτήσεις, ολόκληρο το κάλυμμα της μηχανής, μεταγωγός τσιπ.
Συμπληρωματικά μέρη δοκιμής(μόνο για στροφή CNC):
Όλα τα lathes CNC πρέπει να πραγματοποιήσουν μια τελική διαδικασία κοπής μετά από όλες τις τυποποιημένες επιθεωρήσεις του μηχανήματος, μέσω της κοπής εξωτερικής επιφάνειας, βήματα, επιφάνεια τόξου, κωνική επιφάνεια, κλπ.,για να επιθεωρηθεί η σταθερότητα του συστήματος CNC και η συνολική απόδοση της μηχανής.
Αποδοχή από τον πελάτη
Γιατί να Επιλέξετε Εμάς
Ρενισάου ιντερφερόμετρος λέιζερ (μόνο για κολοσσό CNC):
Πριν από την παράδοση, υιοθετεί λέιζερ RENISHAW του Ηνωμένου Βασιλείου για να κάνει δοκιμές δυναμικής ακρίβειας και αντιστάθμιση, έτσι ώστε το μηχάνημα να έχει την υψηλή ακρίβεια τοποθέτησης και την ακρίβεια επανατοποθέτησης.
