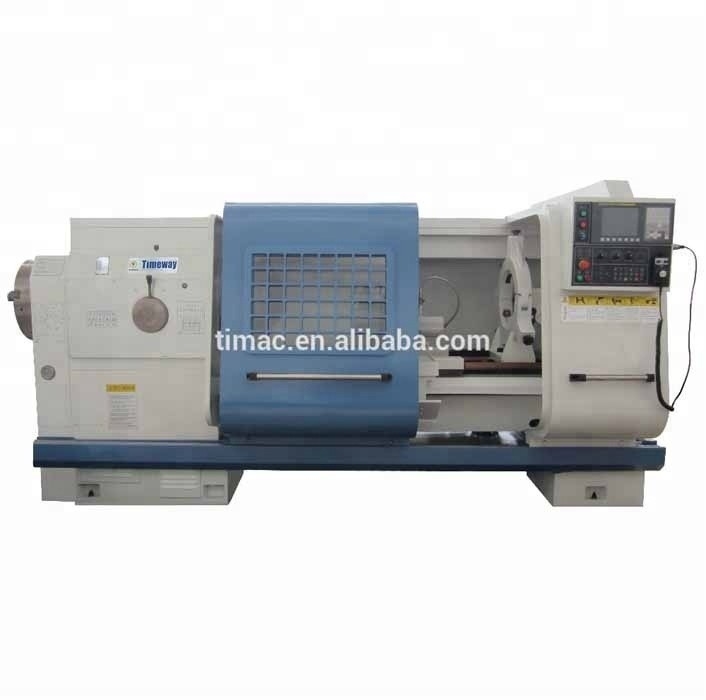

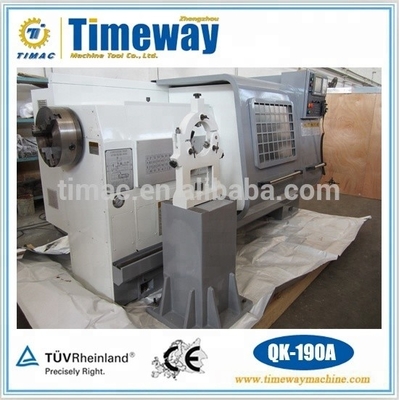

QK-190A CNC Χώρα πετρελαίου Στρογγυλομηχανή βαριάς λειτουργίας Ικανότητα επεξεργασίας και 1500kg βάρος του εργασιακού στοιχείου
Λεπτομέρειες:
| Τόπος καταγωγής: | Χενάν, Κίνα |
| Μάρκα: | TIMAC |
| Πιστοποίηση: | ISO, CE |
| Αριθμό μοντέλου: | ΚΚ-190Α |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $40,000.00/sets 1-2 sets |
| Συσκευασία λεπτομέρειες: | Ξύλινη θήκη (μπορεί να αφαιρεθεί) |
| Δυνατότητα προσφοράς: | 200 σετ/σετ ανά μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος: | Οριζόντια | Μέγιστο μήκος του εργασιακού υλικού (mm): | 3000 χιλ. |
|---|---|---|---|
| Δομή: | Τόρνος κρεβατιών ραπίσματος | Ικανότητα επεξεργασίας: | Βαρύ φορτίο |
| Μέγιστο βάρος του κομματιού προς κατεργασία (κλ): | 1500 | πλάτος του κρεβατιού (mm): | 550 χιλιοστά |
| Δύναμη κινητήρα σπινδέλου ((kW): | 11 | Αριθμός σπινδάλων: | Δίδυμο |
| Αριθμός αξόνων: | 3 | Δρόμος (άξονας Χ) ((mm): | 630 ΚΚ |
| Δρόμος (άξονας Z) ((mm): | 300 χιλιοστά | Ακριβότητα θέσης (mm): | 0,02 χιλ. |
| Επαναληπτότητα (X/Y/Z) (mm): | 0.01 | Μέγεθος (L*W*H): | 3677x1800x1850 χιλιοστά |
| Τετάρτη: | Όπως το ζητάει ο πελάτης | Σύστημα ελέγχου CNC: | FANUC |
| Σταθμοί σταθμών εργαλείων: | 12 | Βάρος (kg): | 3000 |
| Εγγύηση: | 1 έτος | Βασικά σημεία πώλησης: | Αυτοματοποιημένο |
| Έκθεση δοκιμής μηχανής: | Παροχή | Ελέγχος εξόδου με βίντεο: | Παροχή |
| Εγγύηση βασικών εξαρτημάτων: | 1 έτος | CNC ή όχι: | ΚΑΤ |
| Τύπος μηχανής: | Στρογγυλομηχανή πετρελαίου CNC | Μέγιστη διάμετρος σωλήνα: | 190 χιλιοστά |
| Πλάτος κρεβατιών: | 550 χιλιοστά | Μέγιστο βάρος του εργασιακού υλικού: | 1500 κιλά |
| Ο άξονας άντεξε: | 200 χιλιοστά | Ταχύτητα σπινθήρα: | 90-450 στροφές ανά λεπτό (8 βήματα) |
| Σύστημα ελέγχου: | Σύστημα CNC FANUC ή SIEMENS | Μέγιστη διάμετρος ταλάντευσης (χιλ.): | 770 |
| Υπόθεση: | Νέο | Εφαρμόσιμες βιομηχανίες: | Εργαστήρια μηχανημάτων, εργοστάσια παραγωγής, εργοστάσια τροφίμων και ποτών, εργασίες κατασκευής, εν |
| Τοποθεσία αίθουσας επίδειξης: | Ηνωμένες Πολιτείες, Ιταλία, Γερμανία, Βραζιλία, Ινδονησία, Ινδία, ΗΑΕ, Νότια Αφρική, Ουζμπεκιστάν, Α | Τύπος εμπορίας: | Συνηθισμένο προϊόν |
| Βασικά συστατικά: | Κουρέας, κινητήρας, αντλία, τροχιά | Μαξ. Στροφή μήκους (mm): | 2850 |
| Έτος: | 2022 | Μέγιστη ταχύτητα περιστροφής (rp.m): | 450 r.p.m |
| Στρίψιμο σπινδέλου ((mm): | 200 | Λιμάνι: | Κινέζικο λιμάνι. |
Περιγραφή προϊόντων
Στρογγυλομηχανή πετρελαίου CNC
QK-120A QK-190A QK-260A QK-350A QK-460A
Κύρια προοπτικές
Περιγραφή του προϊόντος
Χαρακτηριστικά:
- Η μηχανή αυτή έχει σχεδιαστεί για χρήση σε απαιτητικές εφαρμογές της πετρελαϊκής βιομηχανίας και ενσωματώνει δεκαετίες εμπειρίας.
- Ογκώδης κεφαλής με σπινθήρα mian που τρέχει σε κωνικά ρουλεμάν και δύο τοποθεσίες ελαστικού στροφής.
- Το ευρύ στρώμα μηχανών διαθέτει μεγάλα, σκληρυμένα και γειωμένα οδοντόπεδα και υψηλή ακαμψία.
- Μεταφορές υψηλής ροπής και προγεμισμένες βίδες σφαίρας σε όλους τους άξονες.
- Αυτόματες τετραστάσεις με απεριόριστα μεταβλητές ταχύτητες.
- Σκληρά και γειωμένα εργαλεία για αποτελεσματική μετάδοση ισχύος.
- Σημείο τετρασταθμίου φορτίου εργαλείων με λειτουργία αυτόματης αλλαγής εργαλείων.
- Συμπεριλαμβανομένου συστήματος ψύξης υψηλής απόδοσης και κεντρικής μονάδας λιπαντικής.
- Τεχνολογία ελέγχου με βραβευμένη αξιοπιστία και πολυετή εμπειρία - σύστημα CNC FANUC ή SIEMENS.
- Ο ηλεκτρονικός χειροκίνητος τροχός στον πίνακα ελέγχου για χειροκίνητη λειτουργία εξασφαλίζει την εύκολη και γρήγορη εγκατάσταση νέων εργαστηρίων και εργαλείων.
Τεχνική παράμετρος:
| Προδιαγραφές | Μονάδα | QK-120A | ΚΚ-190Α | QK-260A | QK-350A | QK-460A |
| Γύρνα στο κρεβάτι. | χμ | 770 | 1000 | 1100 | 1250 | |
| Γυρίστε την άμαξα. | χμ | 480 | 630 | 730 | 900 | |
| Εξωτερική διάμετρος των σωλήνων (χειροκίνητη γροθιά) | χμ | 120 | 190 | 70-260 | 114-340 | 300-460 |
| Εξωτερική διάμετρος των σωλήνων (υδραυλική βρύση) | χμ | --- | --- | --- | 127 έως 340 | --- |
| Εξωτερική διάμετρος των σωλήνων (πνευματική γροθιά) | χμ | --- | --- | --- | --- | --- |
| Μέγιστο μήκος του εργασιακού τμήματος | χμ | 750/1000/1500/2000/3000 | 1500/3000/5000 | 3000 | ||
| Μέγιστο μήκος στροφής | χμ | 600/800/1350/1850/2850 | 1300/2800/4800 | 2800 | ||
| Διάστημα οδήγησης | χμ | 550 | 755 | 1100 | ||
| Πύργος σπινθήρα | C11 | Α2-15 | Α2-28 | |||
| Βήμα της ταχύτητας του σπινδέλου ((Τρεις-φάση ασυνήθιστος κινητήρας) | χειροκίνητο 3 βήματα, Αυτοκίνητο 6 βήματα 16 ταχύτητες | χειροκίνητα 2 βήματα, Αυτοκίνητο 4 βήματα 8 ταχύτητες | --- | --- | --- | |
| Βήμα της ταχύτητας του σπινδέλου (κινητήρας μεταβλητής συχνότητας) | --- | --- | Αυτόματη 4η ταχύτητα, αλλαγή ταχύτητας χωρίς βήμα. | |||
| Πεδίο ταχύτητας σπινδύλου ((Τρεις φάσεις ασύγχρονος κινητήρας) | 25-800 | 90-450 | --- | --- | --- | |
| Πεδίο ταχύτητας σπινδύλου (κινητήρας μεταβλητής συχνότητας) | --- | --- | 6-400 | 5-320 | 5-200 | |
| Κύρια ισχύς κινητήρα ((Τρεις-φάση ασυνήθιστος κινητήρας) | kw | 11 | --- | --- | --- | |
| Κύρια ισχύς κινητήρα (κινητήρας μεταβλητής συχνότητας) | 18.5 | 28/38 | ||||
| Διάτρηση σπινθήρα | χμ | 130 | 200 | 275 | 355 | 465 |
| Τύπος τσακ ((χειροκίνητος τσακ) | Εγχειρίδιο 3 σαγόνι 380 | Εγχειρίδιο 3 σαγόνι 500 | Εγχειρίδιο 4 σαγόνι 630 | Εγχειρίδιο 4 σαγόνι 800 | Εγχειρίδιο 4 σαγόνι 630 | |
| Τύπος φούσκας (υδραυλική φούσκα) | --- | --- | --- | 3 σαγόνι 760 | --- | |
| Εξωτερική διάμετρος των σωλήνων (πνευματική γροθιά) | --- | --- | --- | --- | --- | |
| Κέντρο ύψος από το κρεβάτι | χμ | 385 | 500 | 550 | 650 | |
| Ελάχιστη αύξηση τροφοδοσίας του άξονα X/Z | χμ | 0.001/0.001 | ||||
| Γρήγορες ταχύτητες του άξονα Χ/Ζ | mm/min | 3000/6000 | ||||
| Μέγιστη διαδρομή του άξονα x | χμ | 390 | 630 | 800 | ||
| Εργασιακή θέση εργαλείου | Βόρεια θέση 4-240 | Βόρεια θέση 4-300 | ||||
| Χρόνος δεικτικοποίησης | σ | 2.5 | 4 | |||
| Δείκτης επαναλήψεως | χμ | 0.008 | 0.01 | |||
| Μέρος της ράβδου εργαλείου | χμ | 32 | 40 | |||
| Διάμετρος του πτερύχου της ουράς | χμ | 100 | 160 | |||
| Ταξιδεύσεις πτερύγων | χμ | 250 | 300 | |||
| Τρυπές τρύπες από φτερούγες | Μορς 5 | Μορς 6 | ||||
| Ακριβότητα του εργασιακού τμήματος | IT6-IT7 | |||||
| Ακατέργαστη επιφάνεια | μm | Ρα1.6 | ||||
Τυπικές διαμορφώσεις:
- Σύστημα CNC FANUC
- Σημερινός ηλεκτρικός σταθμός εργαλείων 4 σταθμών
- Ηλεκτρική αλεξίσφαιρα
- Χειροκίνητο τετραδακτύλιο
- Κεντρικό σύστημα λίπανσης
- Φως λειτουργίας
- Σύστημα ψύξης
- Ημικλείδωτο κάλυμμα
- Ηλεκτρική καμπίνα με κλιματιστικό
- Τεχνουργείο και εργαλεία
- Εγχειρίδιο προγραμματισμού
- Εγχειρίδιο χειριστή
Προαιρετικές ρυθμίσεις:
- Σύστημα CNC SIEMENS/FAGOR
- Υδραυλικός τσουλήθρας
- Υδραυλικές ή χειροκίνητες στροφές
- Έξι και οκτώ σταθμοί εργαλειοστάσιο
- Υδραυλικές ή πνευματικές συσκευές με τριαδακτυλικό τσουκάλι
- Ζωντανό κέντρο
- Ειδικά αξεσουάρ
- Πίσω υποστήριξη
Εικόνες λεπτομέρειας

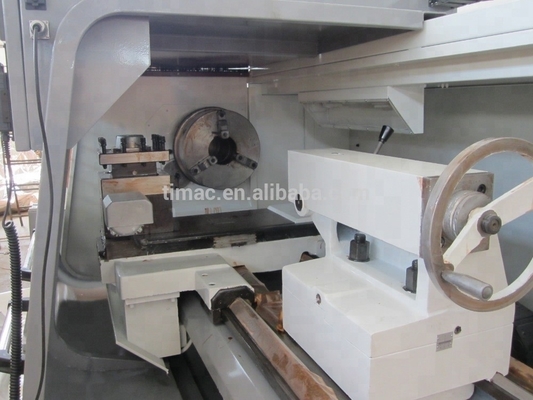

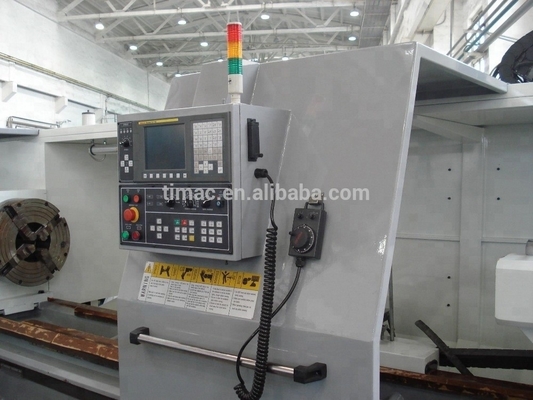

• Τεχνητά νήματα σωλήνων • Σύστημα CNC FANUC

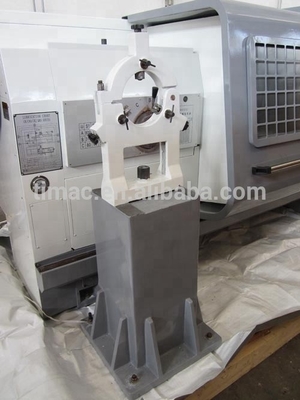

• Σημαντική οπίσθια στήριξη
