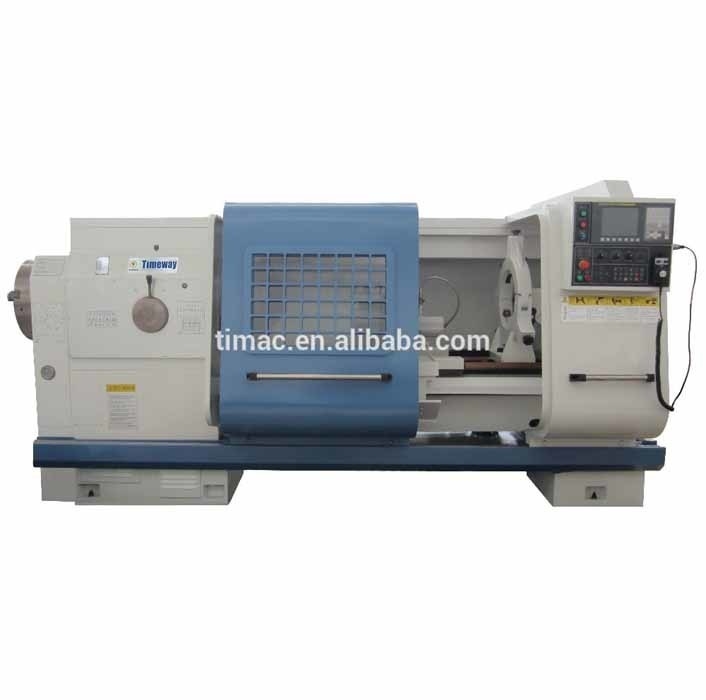

3000mm Max. Μέγιστο μήκος του εργασιακού υλικού Χώρος λάδι Κούφιο Σπινδάλιο CNC Στρογγυλομηχανή με 130mm Σπινδάλιο
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | TIMAC |
| Πιστοποίηση: | ISO9001:2008; CE |
| Αριθμό μοντέλου: | QK-120Ax1M |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $110,000.00/sets 1-2 sets |
| Συσκευασία λεπτομέρειες: | Ξύλινα περιβλήματα (μπορούν να απολυμαστούν) |
| Δυνατότητα προσφοράς: | 100 σετ/σετ ανά μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος: | Οριζόντια | Μέγιστο μήκος του εργασιακού υλικού (mm): | 3000 |
|---|---|---|---|
| Δομή: | Επίπεδος τόρνος κρεβατιών | Ικανότητα επεξεργασίας: | Βαρύ φορτίο |
| Μέγιστο βάρος του κομματιού προς κατεργασία (κλ): | 1500 | πλάτος του κρεβατιού (mm): | 550 χιλιοστά |
| Δύναμη κινητήρα σπινδέλου ((kW): | 7.5 | Αριθμός σπινδάλων: | Μονό |
| Αριθμός αξόνων: | 2 | Δρόμος (άξονας Χ) ((mm): | 320 χιλ. |
| Δρόμος (άξονας Z) ((mm): | 380 χιλ. | Μέγεθος (L*W*H): | 3227x1800x1850 χιλιοστά |
| Τετάρτη: | Σύμφωνα με το αίτημα του πελάτη | Σταθμοί σταθμών εργαλείων: | 4 |
| Βάρος (kg): | 3900 | Εγγύηση: | 1 έτος |
| Βασικά σημεία πώλησης: | Υψηλής ακρίβειας | Έκθεση δοκιμής μηχανής: | Παροχή |
| Ελέγχος εξόδου με βίντεο: | Παροχή | Εγγύηση βασικών εξαρτημάτων: | 1 έτος |
| Τύπος μηχανής: | CNC σωλήνας που περνά κλωστή στον τόρνο | Μέγιστη διάμετρος σωλήνα: | 120 χιλιοστά |
| Ο άξονας άντεξε: | 130MM | Πλάτος κρεβατιών: | 550 χιλιοστά |
| Μέγιστο βάρος του εργασιακού υλικού: | 1500 κιλά | Ταχύτητα σπινθήρα: | 25-800 στροφές ανά λεπτό (16 βήματα) |
| Σύστημα ελέγχου: | Σύστημα FANUC CNC | Μέγιστο μήκος του εργασιακού τμήματος: | 3000 |
| Εποχή εγγύησης: | 1 έτος | Υπόθεση: | Νέο |
| Στρίψιμο σπινδέλου ((mm): | 130 | Εφαρμόσιμες βιομηχανίες: | Εργαστήρια κατασκευαστικών υλικών, Εργαστήρια επισκευής μηχανημάτων, Κατασκευαστικά εργοστάσια, Κατα |
| Τοποθεσία αίθουσας επίδειξης: | Τουρκία, Γερμανία, Βραζιλία, Περού, Ρωσία, Ταϊλάνδη, Αλγερία, Μαλαισία, Αυστραλία | Τύπος εμπορίας: | Άλλα |
| Βασικά συστατικά: | Κουρέματα, κινητήρας, γρανάζια, άλλα, κιβώτιο ταχυτήτων | Μαξ. Στροφή μήκους (mm): | 2580 |
| Μέγιστη ταχύτητα περιστροφής (rp.m): | 450 r.p.m | Λιμάνι: | Λιμάνι της Κίνας |
Περιγραφή προϊόντων
"130mm Spindle" Oil Country Κούφιο Σπιντέλο CNC Στρογγυλομηχανή
QK-120A QK-190A QK-260A QK-350A QK-460A
Κύρια προοπτικές
Περιγραφή του προϊόντος
Εφαρμογή:
Εμείς, η Μηχανή του Χρόνου πουλήθηκε.6", 8", 10", 14", 18" σιδηροτροφικές μηχανές CNC με κενό σπινθήρα, σχεδιασμένες για την εκτέλεση όλων των μεγεθών των νήμων που χρησιμοποιούνται στη βιομηχανία πετρελαίου και φυσικού αερίου·κεντρικό ύψος385mm, 500mm, 550mm, 650mm;απόσταση μεταξύ των κέντρων από750 χιλιοστάέως και5000 χιλιοστά;Τρεις-απόφαση αυτοκεντρωτική γροθιά ή τέσσερις-απόφαση ανεξάρτητη γροθιά και στις δύο πλευρές του κιβωτίου ταχυτήτων.Όλα τα μηχανήματα είναι σύμφωνα με τα πρότυπα CE.
Χαρακτηριστικά:
- Η μηχανή αυτή έχει σχεδιαστεί για χρήση σε απαιτητικές εφαρμογές της πετρελαϊκής βιομηχανίας και ενσωματώνει δεκαετίες εμπειρίας.
- Ογκώδης κεφαλής με σπινθήρα mian που τρέχει σε κωνικά ρουλεμάν και δύο τοποθεσίες ελαστικού στροφής.
- Το ευρύ στρώμα μηχανών διαθέτει μεγάλα, σκληρυμένα και γειωμένα οδοντόπεδα και υψηλή ακαμψία.
- Μεταφορές υψηλής ροπής και προγεμισμένες βίδες σφαίρας σε όλους τους άξονες.
- Αυτόματες τετραστάσεις με απεριόριστα μεταβλητές ταχύτητες.
- Σκληρά και γειωμένα εργαλεία για αποτελεσματική μετάδοση ισχύος.
- Σημείο τετρασταθμίου φορτίου εργαλείων με λειτουργία αυτόματης αλλαγής εργαλείων.
- Συμπεριλαμβανομένου συστήματος ψύξης υψηλής απόδοσης και κεντρικής μονάδας λιπαντικής.
- Τεχνολογία ελέγχου με βραβευμένη αξιοπιστία και πολυετή εμπειρία - σύστημα CNC FANUC ή SIEMENS.
- Το ηλεκτρονικό χειροκίνητο τροχό στο πίνακα ελέγχου για χειροκίνητη λειτουργία εξασφαλίζει την εύκολη και γρήγορη εγκατάσταση νέων εργαστηρίων και
Τεχνική παράμετρος:
| Προδιαγραφές | Μονάδα | QK-120A | ΚΚ-190Α | QK-260A | QK-350A | QK-460A | |
| Δυναμικότητα | Υψόμετρο του κέντρου | 385 | 500 | 550 | 650 | ||
| Γύρνα στο κρεβάτι. | χμ | 630 | 1000 | 1100 | 1250 | ||
| Γυρίστε την άμαξα. | χμ | 480 | 630 | 730 | 900 | ||
| Εξωτερική διάμετρος σωλήνων (χειροκίνητο χτύπημα) | χμ | 120 | 190 | 70-260 | 114-340 | 300-460 | |
| Μέγιστο μήκος του εργασιακού τμήματος | χμ | 750/1000/1500/2000/3000 | 1500/3000/5000 | 3000 | |||
| Μέγιστο μήκος στροφής | χμ | 600/800/1350/1850/2850 | 1300/2800/4800 | 2800 | |||
| Διάστημα οδήγησης | χμ | 550 | 755 | 1100 | |||
| Στρίψιμο | Σφαιρίδιο | χμ | 130 | 200 | 275 | 355 | 465 |
| Πύργος σπινθήρα | C11 | Α2-15 | Α2-28 | ||||
| Κεφαλαία | Βήμα της ταχύτητας του σπινδέλου ((Τρεις-φάση ασυνήθιστος κινητήρας) | Εγχειρίδιο 3 βήματα, αυτόματο 6 βήματα 16 ταχύτητες | Εγχειρίδιο 2 βήματα, αυτόματο 4 βήματα 8 ταχύτητες | --- | --- | --- | |
| Βήμα της ταχύτητας του σπινδέλου (κινητήρας μεταβλητής συχνότητας) | --- | --- | Αυτόματη 4η ταχύτητα, αλλαγή ταχύτητας χωρίς βήμα. | ||||
| Πεδίο ταχύτητας σπινδύλου ((Τρεις φάσεις ασύγχρονος κινητήρας) | 25-800 | 90-450 | --- | --- | --- | ||
| Πεδίο ταχύτητας σπινδύλου (κινητήρας μεταβλητής συχνότητας) | --- | --- | 6-400 | 5-320 | 5-200 | ||
| Κύρια ισχύς κινητήρα ((Τρεις-φάση ασυνήθιστος κινητήρας) | kw | 7.5 | --- | --- | --- | ||
| Κύρια ισχύς κινητήρα (κινητήρας μεταβλητής συχνότητας) | 18.5 | 28/38 | |||||
| Τύπος τσακ ((χειροκίνητος τσακ) | Εγχειρίδιο 3 σαγόνι 380 | Εγχειρίδιο 3 σαγόνι 500 | Εγχειρίδιο 4 σαγόνι 630 | Εγχειρίδιο 4 σαγόνι 800 | Εγχειρίδιο 4 σαγόνι 630 | ||
| Τροφή | Ελάχιστη αύξηση τροφοδοσίας του άξονα X/Z | χμ | 0.001/0.001 | ||||
| Γρήγορες ταχύτητες του άξονα Χ/Ζ | mm/min | 3000/6000 | |||||
| Μέγιστη διαδρομή του άξονα x | χμ | 320 | 630 | 800 | |||
| Μεταφορά | Εργασιακή θέση εργαλείου | Βόρεια θέση 4-240 | Βόρεια θέση 4-300 | ||||
| Χρόνος δεικτικοποίησης | σ | 2.5 | 4 | ||||
| Δείκτης επαναλήψεως | χμ | 0.008 | 0.01 | ||||
| Μέρος της ράβδου εργαλείου | χμ | 32 | 40 | ||||
| Κουτσούκ | Διάμετρος του πτερύχου της ουράς | χμ | 100 | 160 | |||
| Ταξιδεύσεις πτερύγων | χμ | 250 | 300 | ||||
| Τρυπές τρύπες από φτερούγες | Μορς 5 | Μορς 6 | |||||
Τυπικές διαμορφώσεις:
- Σύστημα CNC της SIEMENS
- Σημερινός ηλεκτρικός σταθμός εργαλείων 4 σταθμών
- Ηλεκτρική αλεξίσφαιρα
- Χειροκίνητο τετραδακτύλιο
- Κεντρικό σύστημα λίπανσης
- Φως λειτουργίας
- Σύστημα ψύξης
- Ημικλείδωτο κάλυμμα
- Ηλεκτρική καμπίνα με κλιματιστικό
- Τεχνουργείο και εργαλεία
- Εγχειρίδιο προγραμματισμού
- Εγχειρίδιο χειριστή
Προαιρετικές ρυθμίσεις:
- Σύστημα CNC FANUC/FAGOR
- Υδραυλικός τσουλήθρας
- Υδραυλικές ή χειροκίνητες στροφές
- Έξι και οκτώ σταθμοί εργαλειοστάσιο
- Ζωντανό κέντρο
- Ειδικά αξεσουάρ
Εικόνες λεπτομέρειας

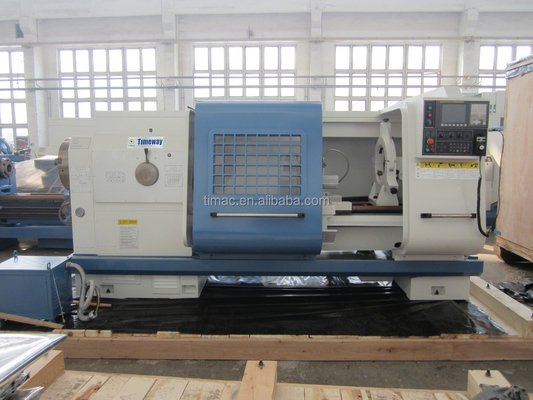

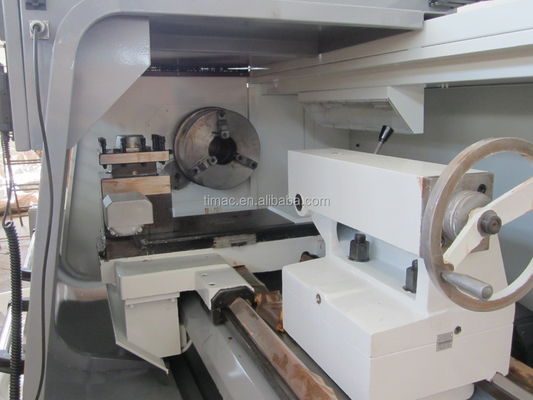

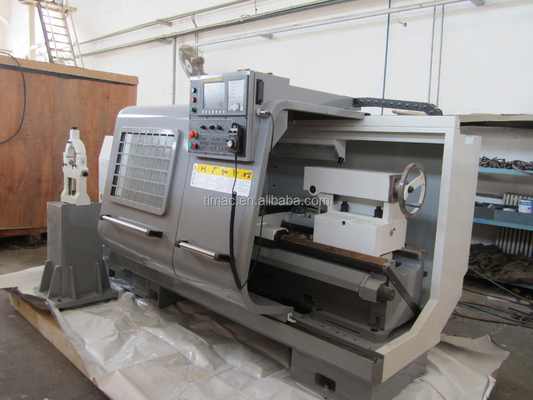

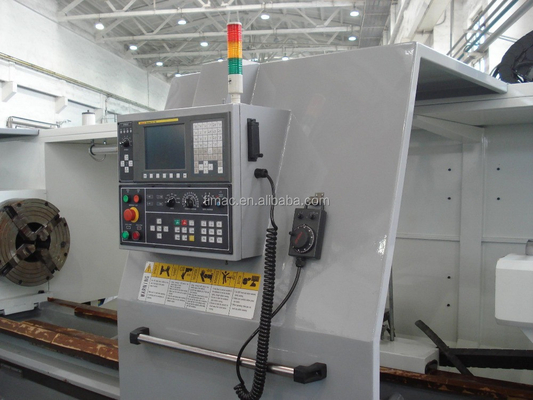

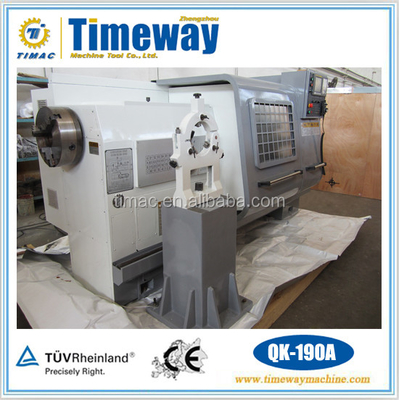

Για πιο πραγματική μηχανή, παρακαλούμε ελέγξτε τις παρακάτω φωτογραφίες:
Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚ
QK-260A
Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚ
Ηλεκτρονική γραμμή παραγωγής τροφοδοσίας μπαρ
