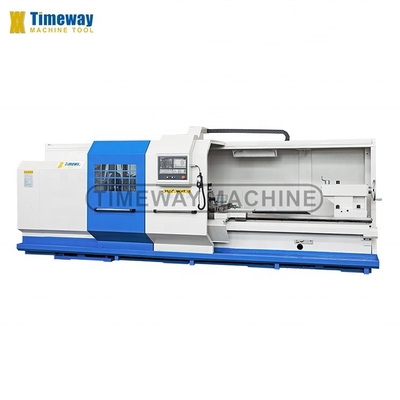

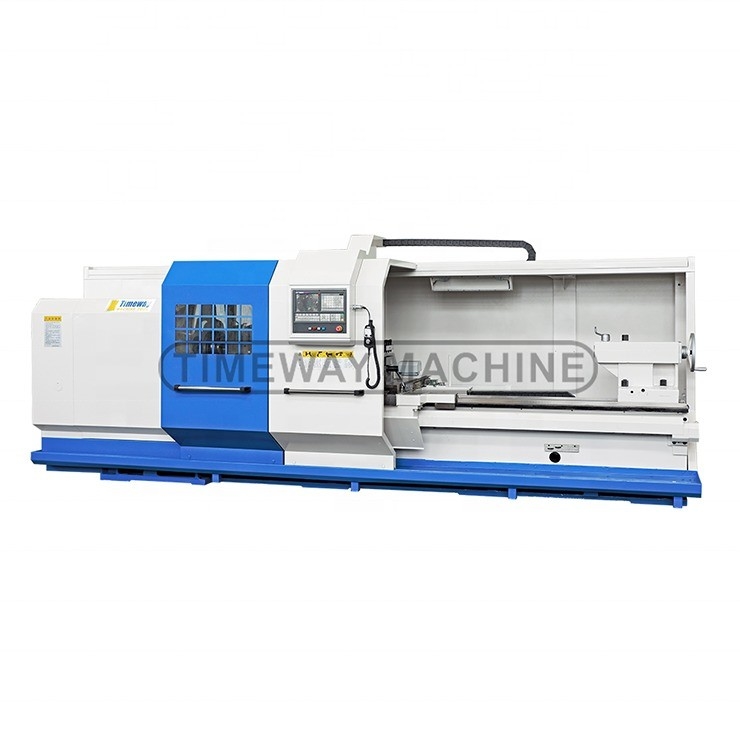

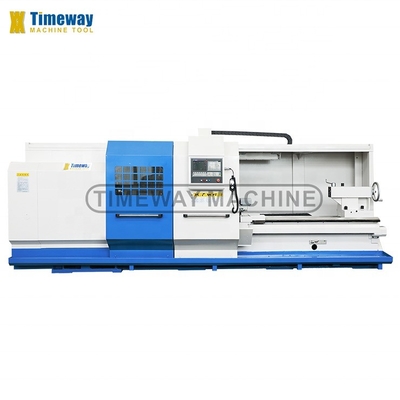

8000mm Max. μήκος του εργασιακού μετρητή Cnc lathes για τον τύπο Cnc αυτόματη και τέλεια δύναμη σχεδιασμού
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | TIMAC |
| Αριθμό μοντέλου: | ΑΚ800 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $110,000.00/sets 1-2 sets |
| Συσκευασία λεπτομέρειες: | Ξύλινα περιβλήματα (μπορούν να απολυμαστούν) |
| Δυνατότητα προσφοράς: | 150 σετ/σετ ανά μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος: | Οριζόντια | Μέγιστο μήκος του εργασιακού υλικού (mm): | 8000 |
|---|---|---|---|
| Δομή: | Επίπεδος τόρνος κρεβατιών | Ικανότητα επεξεργασίας: | Βαρύ φορτίο |
| πλάτος του κρεβατιού (mm): | 500 MM | Δύναμη κινητήρα σπινδέλου ((kW): | 15 |
| Αριθμός σπινδάλων: | Μονό | Αριθμός αξόνων: | 2 |
| Δρόμος (άξονας Χ) ((mm): | 420 χλστ | Δρόμος (άξονας Z) ((mm): | 500 MM |
| Μέγεθος (L*W*H): | 104852219x1830 | Τετάρτη: | 220V/380V |
| Σύστημα ελέγχου CNC: | FANUC | Σταθμοί σταθμών εργαλείων: | 4 |
| Βάρος (kg): | 9750 | Εγγύηση: | 1 έτος |
| Βασικά σημεία πώλησης: | Αυτοματοποιημένο | Έκθεση δοκιμής μηχανής: | Παροχή |
| Ελέγχος εξόδου με βίντεο: | Παροχή | Εγγύηση βασικών εξαρτημάτων: | 1 έτος |
| Max.Swing πέρα από το κρεβάτι: | 800 | Μαξ, γύρνα πάνω από το διασταυρούμενο διαδρόμιο.: | 480 |
| Απόσταση μεταξύ των κέντρων: | 1000/1500/2000/3000/4000/5000/6000/8000/- | Max.Turning μήκος: | 850/1350/1850/2850/3850/4850/5850/7850/- |
| Πλάτος κρεβατιών: | 600 | Δυνατότητα φόρτωσης: | 3000 |
| Μύτη αξόνων: | C11 ((C15 προαιρετικό) | Ο άξονας άντεξε: | 100 (140 προαιρετικά) |
| Στρίψιμο σπινθήρα: | Μέτρο 120 (μέτρο 150 προαιρετικό) | Υψόμετρο κέντρου: | 400 χιλιοστά |
| Υπόθεση: | Νέο | Στρίψιμο σπινδέλου ((mm): | 100 |
| Εμπορικό σήμα Toolpost: | Πραγκάτι | Εφαρμόσιμες βιομηχανίες: | Εργαστήρια επισκευής μηχανημάτων, εργοστάσια παραγωγής |
| Τοποθεσία αίθουσας επίδειξης: | Αίγυπτος, Τουρκία, Ιταλία, Βραζιλία, Περού, Ινδονησία, Μεξικό, Ρωσία, Αργεντινή | Τύπος εμπορίας: | Συνηθισμένο προϊόν |
| Βασικά συστατικά: | Ρουλεμάν, PLC | Μαξ. Στροφή μήκους (mm): | 7850 |
| Μέγιστη ταχύτητα περιστροφής (rp.m): | 800 στροφές/ώρα | Λιμάνι: | Λιμάνι της Κίνας |
Περιγραφή προϊόντων
Περιγραφή των προϊόντων
Χαρακτηριστικά:
-Αυτή η σειράΗ μηχανή CNC υιοθετεί τυποποιημένο χυτοσίδηρο (HT300) χύτευση χύτευσης, μετά τη δεύτερη θεραπεία γήρανσης, έχει χαρακτηριστικό σταθερότητας.απόδοση, πλάτος οδού καθοδήγησης (600 mm), καλή ακαμψία, ικανότητα κατά των δονήσεων·Επεξεργασία με μέση συχνότητα θέρμανσης (στην οποία η σκληρότητα υπερβαίνει το SHAW 68) και επεξεργασία με την εισαγόμενη μηχανή άλεσης οδηγούΤο κρεβάτι (από 1000mm-5000mm) είναι μονότμητο, 6000mm και πάνω από το κρεβάτι είναι δύο κομμάτια butted.
-Αυτή η σειρά μηχανών σπινδέλου τρύπα έχει δύο είδη, ένα είναι Φ100mm, το άλλο είναι Φ140mm.SKF και άλλα εισαγόμενα ρουλεμάνΔιάμετρος τρύπησης Φ140 mm για την επεξεργασία μεγαλύτερων τρυπών ή σωλήνων.
-Αυτόματη υδραυλική αλλαγή ταχυτήτων 4 βημάτων που ελέγχεται από τον κωδικό M, αυτόματη αλλαγή ταχύτητας χωρίς βήματα που ελέγχεται από την επιλογή του κωδικού S.αυτόματη αλλαγή ταχύτητας χωρίς βήματα που ελέγχεται από την επιλογή του κωδικού S· χειροκίνητη αλλαγή ταχύτητας 18 βημάτων με χειροκίνητο έλεγχο.
- Το κουτί σπινδέλου υιοθετεί μια συμμετρική δομή για να κάνει την θερμική παραμόρφωση ομοιόμορφη και να αποφύγει την εκτόπισή του κέντρου του σπινδέλου.η κεφαλή λιπαίνεται με κύκλο λάδισηςΤο μπροστινό άκρο του κύριου άξονα υιοθετεί μια δομή τριών στήριξης ενός διμερούς γωνιακού ρουλευτή σφαίρας επαφής.Τα γρανάζια στο κεφάλι είναι σβησμένα και γειωμένα για να εξασφαλιστεί ακριβής μετάδοση και χαμηλό θόρυβο.
-Ο κύριος κινητήρας είναι 15kw υψηλής ισχύος κινητήρας συχνότητας, εξοπλισμένο με Φ400 τυποποιημένο χειροκίνητο τριών σαγόνων αυτοκεντρωτικό τσουκάκι, σύμφωνα με τις απαιτήσεις των τελικών χρηστών διαφορετικό μέγεθος χειροκίνητο,μπορεί να επιλεγεί νευραμικό και υδραυλικό τριαδακτυλικό και τετραδακτυλικό.

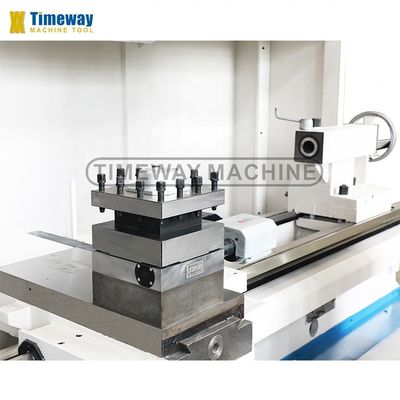

-Όλες οι μηχανές στροφείου είναι εξοπλισμένες με ηλεκτρικό πύργο, ελεύθερη ανύψωση, αλλαγή εργαλείου γρήγορα και εύκολα, υπάρχουν κατακόρυφοι σταθμοί 4 και 6, οριζόντιοι σταθμοί 6 και άλλοι ηλεκτρικοί πύργοι για επιλογή.
- Πριν από την παράδοση όλες οι μηχανές στροφής θα δοκιμαστούν από τον βρετανικό ανιχνευτή λέιζερ RENISHAW για την ανίχνευση και την αντιστάθμιση της δυναμικής ακρίβειας,Έτσι η μηχανή στρογγυλομηχανής έχει υψηλή ακρίβεια θέσης και επαναλαμβάνεται ακρίβεια θέσης.
- Το σύστημα CNC χρησιμοποιεί το διεθνώς αναγνωρισμένο σύστημα FANUC, SIEMENS ή China GSK AC servo control.εξοπλισμένο με ασφαλές κουμπί έκτακτης αναστολής, όταν το μηχάνημα ξαφνικά αντιμετώπισε μια ξαφνική διακοπή ρεύματος ή άλλες διακοπές, λόγω της ειδικής σχεδίασης του κυκλώματος ελέγχου, μπορεί να είναι αυτοπροστασία για να διασφαλιστεί ότι η

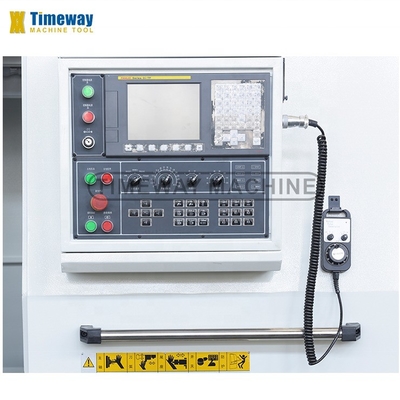

Το πίνακα χειρισμού βρίσκεται περίπου 1500 mm από το έδαφος, είναι εξαιρετικά μετριοπαθές, εργονομικό, ευχάριστο και εύκολο στη λειτουργία και στην κατανόηση της λειτουργίας του μηχανήματος.
-Η σειρά αυτή μηχανή στρογγυλομηχανής χρησιμοποιείται ευρέως, ευέλικτη λειτουργία, κατάλληλη για την επεξεργασία όλων των ειδών των πολύπλοκων μορφών των άξονων, των συστάσεων, των μερών δίσκου, όπως η περιστροφή εσωτερικής και εξωτερικής κυλινδρικής επιφάνειας,κωνική επιφάνεια, κυκλική επιφάνεια, άκρη του προσώπου, αυλακώσεις, καμπύλες, ίνες,
- Ιδιαίτερα για την επεξεργασία πολλών ειδών, μικρών παρτίδων στροφών, προσαρμοστικότητα της διαδικασίας, υψηλή αποδοτικότητα επεξεργασίας, χαμηλό ποσοστό απορριμμάτων, καλή συνέπεια του προϊόντος, εύκολο προγραμματισμό, απλή λειτουργία,μείωση των τεχνικών απαιτήσεων των εργαζομένων, είναι το ιδανικό μέσο μηχανικής επεξεργασίας
-Αυτή η σειράΗ μηχανή CNC υιοθετεί τυποποιημένο χυτοσίδηρο (HT300) χύτευση χύτευσης, μετά τη δεύτερη θεραπεία γήρανσης, έχει χαρακτηριστικό σταθερότητας.απόδοση, πλάτος οδού καθοδήγησης (600 mm), καλή ακαμψία, ικανότητα κατά των δονήσεων·Επεξεργασία με μέση συχνότητα θέρμανσης (στην οποία η σκληρότητα υπερβαίνει το SHAW 68) και επεξεργασία με την εισαγόμενη μηχανή άλεσης οδηγούΤο κρεβάτι (από 1000mm-5000mm) είναι μονότμητο, 6000mm και πάνω από το κρεβάτι είναι δύο κομμάτια butted.
-Αυτή η σειρά μηχανών σπινδέλου τρύπα έχει δύο είδη, ένα είναι Φ100mm, το άλλο είναι Φ140mm.SKF και άλλα εισαγόμενα ρουλεμάνΔιάμετρος τρύπησης Φ140 mm για την επεξεργασία μεγαλύτερων τρυπών ή σωλήνων.
-Αυτόματη υδραυλική αλλαγή ταχυτήτων 4 βημάτων που ελέγχεται από τον κωδικό M, αυτόματη αλλαγή ταχύτητας χωρίς βήματα που ελέγχεται από την επιλογή του κωδικού S.αυτόματη αλλαγή ταχύτητας χωρίς βήματα που ελέγχεται από την επιλογή του κωδικού S· χειροκίνητη αλλαγή ταχύτητας 18 βημάτων με χειροκίνητο έλεγχο.
- Το κουτί σπινδέλου υιοθετεί μια συμμετρική δομή για να κάνει την θερμική παραμόρφωση ομοιόμορφη και να αποφύγει την εκτόπισή του κέντρου του σπινδέλου.η κεφαλή λιπαίνεται με κύκλο λάδισηςΤο μπροστινό άκρο του κύριου άξονα υιοθετεί μια δομή τριών στήριξης ενός διμερούς γωνιακού ρουλευτή σφαίρας επαφής.Τα γρανάζια στο κεφάλι είναι σβησμένα και γειωμένα για να εξασφαλιστεί ακριβής μετάδοση και χαμηλό θόρυβο.
-Ο κύριος κινητήρας είναι 15kw υψηλής ισχύος κινητήρας συχνότητας, εξοπλισμένο με Φ400 τυποποιημένο χειροκίνητο τριών σαγόνων αυτοκεντρωτικό τσουκάκι, σύμφωνα με τις απαιτήσεις των τελικών χρηστών διαφορετικό μέγεθος χειροκίνητο,μπορεί να επιλεγεί νευραμικό και υδραυλικό τριαδακτυλικό και τετραδακτυλικό.
-Όλες οι μηχανές στροφείου είναι εξοπλισμένες με ηλεκτρικό πύργο, ελεύθερη ανύψωση, αλλαγή εργαλείου γρήγορα και εύκολα, υπάρχουν κατακόρυφοι σταθμοί 4 και 6, οριζόντιοι σταθμοί 6 και άλλοι ηλεκτρικοί πύργοι για επιλογή.
- Πριν από την παράδοση όλες οι μηχανές στροφής θα δοκιμαστούν από τον βρετανικό ανιχνευτή λέιζερ RENISHAW για την ανίχνευση και την αντιστάθμιση της δυναμικής ακρίβειας,Έτσι η μηχανή στρογγυλομηχανής έχει υψηλή ακρίβεια θέσης και επαναλαμβάνεται ακρίβεια θέσης.
- Το σύστημα CNC χρησιμοποιεί το διεθνώς αναγνωρισμένο σύστημα FANUC, SIEMENS ή China GSK AC servo control.εξοπλισμένο με ασφαλές κουμπί έκτακτης αναστολής, όταν το μηχάνημα ξαφνικά αντιμετώπισε μια ξαφνική διακοπή ρεύματος ή άλλες διακοπές, λόγω της ειδικής σχεδίασης του κυκλώματος ελέγχου, μπορεί να είναι αυτοπροστασία για να διασφαλιστεί ότι η
Το πίνακα χειρισμού βρίσκεται περίπου 1500 mm από το έδαφος, είναι εξαιρετικά μετριοπαθές, εργονομικό, ευχάριστο και εύκολο στη λειτουργία και στην κατανόηση της λειτουργίας του μηχανήματος.
-Η σειρά αυτή μηχανή στρογγυλομηχανής χρησιμοποιείται ευρέως, ευέλικτη λειτουργία, κατάλληλη για την επεξεργασία όλων των ειδών των πολύπλοκων μορφών των άξονων, των συστάσεων, των μερών δίσκου, όπως η περιστροφή εσωτερικής και εξωτερικής κυλινδρικής επιφάνειας,κωνική επιφάνεια, κυκλική επιφάνεια, άκρη του προσώπου, αυλακώσεις, καμπύλες, ίνες,
- Ιδιαίτερα για την επεξεργασία πολλών ειδών, μικρών παρτίδων στροφών, προσαρμοστικότητα της διαδικασίας, υψηλή αποδοτικότητα επεξεργασίας, χαμηλό ποσοστό απορριμμάτων, καλή συνέπεια του προϊόντος, εύκολο προγραμματισμό, απλή λειτουργία,μείωση των τεχνικών απαιτήσεων των εργαζομένων, είναι το ιδανικό μέσο μηχανικής επεξεργασίας
Ειδικότητα | ΕΝΩΡΙΑ | ΑΚ-800 |
Μαξ, γύρνα στο κρεβάτι. | χμ | 800 |
Μαξ, γύρνα πάνω από το διασταυρούμενο διαδρόμιο. | χμ | 480 |
Απόσταση μεταξύ των κέντρων | χμ | 1000/1500/2000/3000/4000/5000/6000/8000/- |
Μέγιστο μήκος περιστροφής | χμ | 850/1350/1850/2850/3850/4850/5850/7850/- |
πλάτος κρεβατιού | χμ | 600 |
Δυνατότητα φόρτωσης | χιλιόγραμμο | 3000 |
Πύργος σπινθήρα | χμ | C11 ((C15 προαιρετικό) |
Διάτρηση σπινθήρα | χμ | 100 (140 προαιρετικά) |
Σπονδυλικός σπινθήρας | Μέτρο 120 (μέτρο 150 προαιρετικό) | |
Ταχύτητα σπινθήρα (χειροκίνητα βήματα) | στροφές | 6-750 ((18) |
Ταχύτητα του σπινδέλου (χειροκίνητο 4 βήματα χωρίς βήματα) | στροφές | 8-800 |
Ταχύτητα σπινθήρα (υδραυλικά 4 βήματα, χωρίς βήματα) | στροφές | 8-800 |
Υψόμετρο κέντρου | χμ | 400 |
Μέγεθος τσουλήθρου | χμ | 400 |
Η μονάδα ελάχιστης τροφοδοσίας στον άξονα X/Z | χμ | 0.001/0.001 |
Γρήγορη ταχύτητα τροφοδοσίας στον άξονα X/Z | mm/min | 4000/5000 |
Διασταυρούμενη μετακίνηση (X) | χμ | 420 |
Τύπος στύλου εργαλείου | V4 (V6/H6/H8 προαιρετικά) | |
Χρόνος αλλαγής εργαλείου | S | 2.4 |
Ακριβότητα επαναλαμβανόμενης τοποθέτησης του πύργου | χμ | 0.008 |
Μέγεθος τμήματος εργαλείου | χμ | 40x40 |
Διάμετρος πτερύγιας ουράς | χμ | 100 |
Ταξίδι με φτερούγες | χμ | 250 |
Στενές φτερούγες από ουρά | MT6 (MT5 προαιρετικό) | |
Ακριβότητα εργασίας | IT6 | |
Ακατέργαστη επιφάνεια | pm | Ρα1.6 |
Κύρια ισχύς κινητήρα | kw | 15 |
Βάρος της μηχανής | χιλιόγραμμο | 4800/5300/5600/6000/6800/7600/8250/9750/- |
μήκος μηχανής | χμ | 3605/4105/4645/5600/6430/7600/8485/10485/- |
πλάτος της μηχανής | χμ | 2219 |
Υψόμετρος μηχανής | χμ | 1830 |
ΤΑ ΣΤΑΝΤΑΡΙΚΑ ΕΧΡΙΑ: | ΕΠΙΘΥΜΑΤΙΚΑ εξαρτήματα: |
σύστημα CNC FANUC/GSK/SIEMENS, Τρία σαγόνια, 4 σταθμοί ηλεκτρικού εργαλείου, Φως εργασίας, σύστημα ψύξης, Ημικλείδωτη προστασία, χειροκίνητη γεννήτρια παλμών (MPG), Νεκρά κέντρα, Πυροβόλο πετρελαίου, Δοκιμαστική λάμπα, Συσκευή για την κατασκευή ηλεκτρικών συσσωρευτών Μετακίνηση χειροκίνητης ουράς, Εργαλεία και εργαλειοθήκη, Εναρμόνιση σφήνας & βίδες, Εγχειρίδιο λειτουργίας (Αγγλικά). | - 4 σαγόνια, Καθημερινή ξεκούραση, Ακολουθήστε την ξεκούραση, Υδραυλικός σωλήνας, Πενουματικό τσακ, Υδραυλικός σκελετός, 6 σταθμοί εργαλείων, Ζωντανά κέντρα, Κλιματιστικό, Συσκευή μεταφοράς τσιπ, Πλήρη φρουρά. |
Γιατί να Επιλέξετε Εμάς
Ε: Γιατί επιλέξατε την Timeway Machine;
Α: 1. Υψηλή ποιότητα με ανταγωνιστική τιμή.
2. Επαγγελματική ομάδα Ε&Α και 25 χρόνια εμπειρίας στις εξαγωγές.
3. Εξαγόρασε σε περισσότερες από 60 χώρες.
4. Πιστοποιητικά CE, ISO·
5. 24 ωρών ONLINE Υπηρεσία (SKYPE, WhatsApp, Wechat, Trademanager) ·
6. 12 μήνες εγγύηση ποιότητας.
7. Εξωτερικοί μηχανικοί για την επίλυση προβλημάτων.
Ε: Έχετε QC ή κάποια πρότυπα ασφάλειας για τα μηχανήματά σας;
Α: Ναι, έχουμε δημιουργήσει ένα πολύ αυστηρό τμήμα ελέγχου ποιότητας για να εγγυηθούμε την καλή ποιότητα.
Ε: Ποιο είναι το MOQ;
Α: 1 σύνολο (Μόνο ορισμένα μηχανήματα χαμηλού κόστους θα είναι περισσότερα από 1 σύνολο)
Ε: Τι γίνεται με τους όρους πληρωμής;
Α: (1) T/T με 30% προκαταβολή και 70% πληρωμή του υπολοίπου πριν από την αποστολή.
(2) Αμετάκλητη LC κατά την οπτική επαφή.
(3) Western Union, MoneyGram κλπ.
Ε: Τι γίνεται με την εγγύηση;
Α: Η περίοδος εγγύησης είναι ένα έτος μετά την παράδοση.
Α: 1. Υψηλή ποιότητα με ανταγωνιστική τιμή.
2. Επαγγελματική ομάδα Ε&Α και 25 χρόνια εμπειρίας στις εξαγωγές.
3. Εξαγόρασε σε περισσότερες από 60 χώρες.
4. Πιστοποιητικά CE, ISO·
5. 24 ωρών ONLINE Υπηρεσία (SKYPE, WhatsApp, Wechat, Trademanager) ·
6. 12 μήνες εγγύηση ποιότητας.
7. Εξωτερικοί μηχανικοί για την επίλυση προβλημάτων.
Ε: Έχετε QC ή κάποια πρότυπα ασφάλειας για τα μηχανήματά σας;
Α: Ναι, έχουμε δημιουργήσει ένα πολύ αυστηρό τμήμα ελέγχου ποιότητας για να εγγυηθούμε την καλή ποιότητα.
Ε: Ποιο είναι το MOQ;
Α: 1 σύνολο (Μόνο ορισμένα μηχανήματα χαμηλού κόστους θα είναι περισσότερα από 1 σύνολο)
Ε: Τι γίνεται με τους όρους πληρωμής;
Α: (1) T/T με 30% προκαταβολή και 70% πληρωμή του υπολοίπου πριν από την αποστολή.
(2) Αμετάκλητη LC κατά την οπτική επαφή.
(3) Western Union, MoneyGram κλπ.
Ε: Τι γίνεται με την εγγύηση;
Α: Η περίοδος εγγύησης είναι ένα έτος μετά την παράδοση.
Θέλετε να μάθετε περισσότερες λεπτομέρειες σχετικά με αυτό το προϊόν
