Μεγάλης κλίμακας Ικανότητα επεξεργασίας βαρύ φορτίο πετρελαίου Χώρα χειροκίνητο ελατήριο με ακρίβεια
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | TIMAC |
| Αριθμό μοντέλου: | Q-130 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $100,000.00/sets 1-2 sets |
| Συσκευασία λεπτομέρειες: | Τυπικό πακέτο |
| Δυνατότητα προσφοράς: | 100 σετ/σετ ανά μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Μέγιστο μήκος του εργασιακού υλικού (mm): | 3000 χιλ. | Περιοχή ταχύτητας σπινδέλου (rpm): | 20 - 460 στροφές/ώρα |
|---|---|---|---|
| Ικανότητα επεξεργασίας: | Βαρύ φορτίο | πλάτος του κρεβατιού (mm): | 550 |
| Τύπος: | Οριζόντια | Δύναμη κινητήρα σπινδέλου ((kW): | 22 |
| Τετάρτη: | 380V 50Hz | Μέγεθος (L*W*H): | 5000x2100x1630 χιλιοστά |
| Βάρος (kg): | 11500 κλ | Εγγύηση: | Ένα χρόνο, ένα χρόνο |
| Βασικά σημεία πώλησης: | Υψηλής ακρίβειας | Τύπος εμπορίας: | Συνηθισμένο προϊόν |
| Έκθεση δοκιμής μηχανής: | Παροχή | Ελέγχος εξόδου με βίντεο: | Παροχή |
| Εγγύηση βασικών εξαρτημάτων: | 1 έτος | CNC ή όχι: | Κανονικό |
| Τύπος μηχανής: | Μεγάλο σιδηροτροχείο πετσέτας σωλήνων | Μέγιστη διάμετρος του εργασιακού αντικειμένου: | 320 χιλιοστά |
| Ο άξονας άντεξε: | 330 χιλιοστά | Πλάτος κρεβατιών: | 755 χλστ |
| Ταχύτητα σπινθήρα: | 7.5-280mm ((12 βήματα) | Πλάτος του κρεβατιού: | 755 χλστ |
| Μέγιστη διάμετρος ταλάντευσης: | 1000 χιλιοστά | Μέγιστη διάμετρος ταλάντευσης (χιλ.): | 130 |
| Υπόθεση: | Νέο | Στρίψιμο σπινδέλου ((mm): | 130 |
| Εφαρμόσιμες βιομηχανίες: | Κατασκευαστική μονάδα | Τοποθεσία αίθουσας επίδειξης: | Ιταλία, Γερμανία, Βιετνάμ, Ρουμανία, Αυστραλία |
| Βασικά συστατικά: | Ρουλεμάν, εργαλείο, μηχανή, κιβώτιο ταχυτήτων, άλλο, PLC | Μαξ. Στροφή μήκους (mm): | 3000 χιλ. |
| Λιμάνι: | Λιμάνι της Κίνας | ||
Περιγραφή προϊόντων

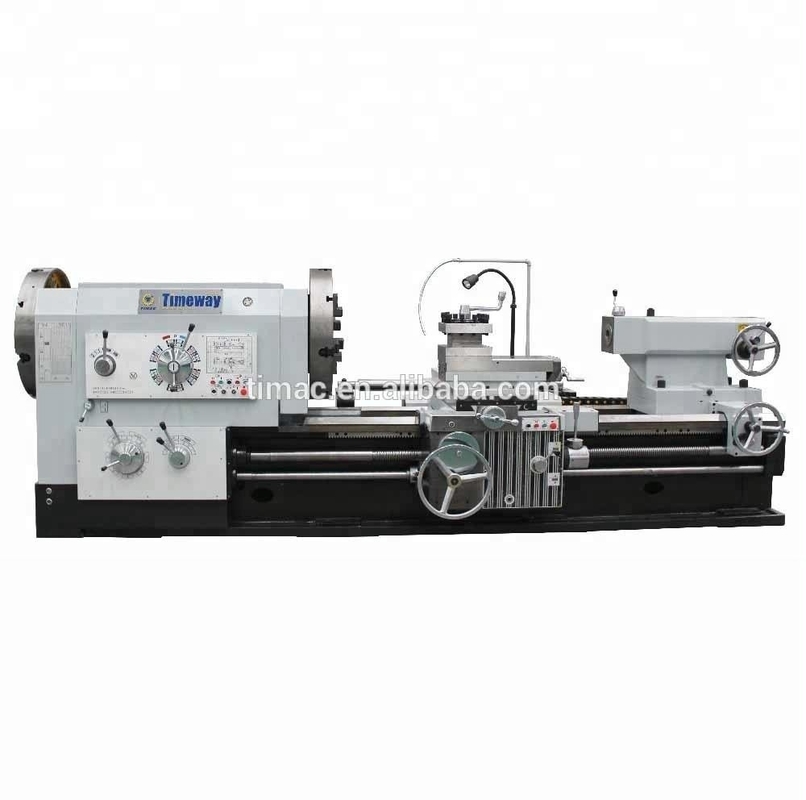

Εγχειρίδιο στρογγυλοτροχείο βαρέος φορτίου
Εφαρμογή:
Ο στρογγυλοτροχείο σειράς περιλαμβάνει όλες τις λειτουργίες και τις επιδόσεις του κοινού στρογγυλοτροχείου, χρησιμοποιείται για την στροφή εσωτερικών και εξωτερικών (κοκκίων) νήματα.Έτσι, το στρογγυλοτροχείο για την πλέξη σωλήνων μπορεί να γίνει ένα είδος στρογγυλοτροχείου ειδικής χρήσης.
Σύμφωνα με τις διαφορετικές διαμέτρους των εργαλείων, ο πελάτης μπορεί να επιλέξει διαφορετικά εργαλεία μηχανών.Μπορούμε να παρέχουμε τα εξής:
Q-130 (130 mm), Q-200 (200 mm),
Q-225 (225 mm), Q-240 (240 mm),
Q-280 (280 mm), Q-330 (330 mm),
Q-390 (390 mm), Q-440 (440 mm),
Q-520 (520 χιλιοστά).
Κύρια προοπτικές
Περιγραφή του προϊόντος
Χαρακτηριστικά:
- Οι στροφές πετρελαίου χρησιμοποιούνται για την στροφή των νήμων σωλήνων, εσωτερικά και εξωτερικά.
- Μπορούν να χρησιμοποιηθούν για την κατασκευή εξωτερικών κύκλων, τρυπών και τελικών επιφανειών άξονων ή δίσκων ως γενικά εργαλεία μηχανών.
- Μαζική κεφαλή με ακρίβεια σπινδύλη που λειτουργεί σε κωνικά ρουλεμάνια, 2 ράβδοι στρογγυλοτροφείου στις δύο πλευρές
- Η υψηλή ροπή στο σπιντέλο εργασίας εξασφαλίζει υψηλά ποσοστά αφαίρεσης θραύσματος κατά την επεξεργασία μερών με μεγάλες διαμέτρους.
- Βαρύ μηχανικό κρεβάτι κατασκευασμένο από υψηλής ποιότητας χυτοσίδηρο με σκληρυμένες και γειωμένες οδοντόδρομους.
- Κεντρικά, πρακτικά χειριστήρια για τροφοδοσίες και καλώδια νήματος.
- Ένα ευρύ φάσμα ίντσες και μετρικές ίνες.
- Τα γρανάζια είναι σκληρά και αλεσμένα.
- Σημαντικός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορη
- Συμπεριλαμβάνεται το σύστημα ψύξης.
Τεχνική παράμετρος:
Q-130 Q-200 Q-225 Q-240
| Προδιαγραφές | Μονάδα | Q-130 | Q-200 | Q-225 | Q-240 | |
| Δυναμικότητα | Γύρνα στο κρεβάτι. | χμ | Φ630/Φ800 | Φ630/Φ800 | Φ630/Φ800 | Φ800 |
| Κουνούνται πάνω από το διασταυρούμενο διαδρόμιο | χμ | Φ340/Φ540 | Φ340/Φ540 | Φ340/Φ540 | Φ480 | |
| Απόσταση μεταξύ των κέντρων | χμ | 1500/3000 | 1500/3000 | 1500/3000 | 1500/3000 | |
| Πεδίο ριψοκόλλησης σωλήνων | χμ | Φ30-126 | Φ50-193 | Φ50-220 | Φ60-230 | |
| πλάτος κρεβατιού | χμ | 550 | 550 | 550 | 705 | |
| Ταξίδι στον άξονα Χ | χμ | 320 | 320 | 320 | 320 | |
| Ταξιδεύσεις στον άξονα Z | χμ | 1310/2810 | 1310/2810 | 1310/2810 | 1310/2810 | |
| Μέγιστη χωρητικότητα φορτίου | χιλιόγραμμο | 3000 | 3000 | 3000 | 3000 | |
| Στρίψιμο | Στρίψιμο σπινθήρα | χμ | Φ130 | Φ200 | Φ225 | Φ240 |
| Σταθμοί ταχύτητας σπινθήρα | βήματα | FWD.18/REV.9 | FWD.12/REV.6 | FWD.12/REV.6 | 12 | |
| Ταχύτητα σπινδέλου | στροφές | 12-642/19-800 | 24-300/38-384 | 24-300/38-384 | 20-460 | |
| Μέγεθος τσουλήθρου | χμ | Φ400 | Φ520 | Φ520 | Φ630 | |
| Τύπος Chuck | - | Εγχειρίδιο με 3 σαγόνες | Εγχειρίδιο με 4 σαγόνες | Εγχειρίδιο με 4 σαγόνες | Ηλεκτρικό με 4 σαγόνες | |
| Πύργος | Τύπος πύργου | - | Εγχειριζόμενα 4 σταθμοί | Εγχειριζόμενα 4 σταθμοί | Εγχειριζόμενα 4 σταθμοί | Εγχειριζόμενα 4 σταθμοί |
| Μέγεθος της ράβδου εργαλείου | χμ | 32x32 | 32x32 | 32x32 | 32x32 | |
| Μετακίνηση του πύργου | χμ | 200 | 200 | 200 | 200 | |
| Τροφή | Τύποι τροφής στον άξονα Χ/περίοδος | mm/r | 22/0.02-0.45 | 22/0.02-0.45 | 22/0.02-0.45 | 22/0.02-0.45 |
| Ταχεία τροφοδοσία στον άξονα Χ | mm/min | 2300 | 2300 | 2300 | 2300 | |
| Τύποι τροφής στον άξονα Z/περίοδος | mm/r | 26/0.07-133 | 26/0.07-133 | 26/0.07-133 | 26/0.07-133 | |
| Ταχεία τροφοδοσία στον άξονα Z | mm/min | 4000 | 4000 | 4000 | 4000 | |
| Δήμος Κόψιμο | Αριθμός μετρικής κλωστή και εύρους | χμ | 52/1-224 | 24/1-14 | 24/1-14 | 1-15 |
| Αριθμός ιντσών νήματος και εύρος | ΤΡΙ. | 40/2-28 | 40/2-28 | 40/2-28 | 1-14 | |
| Αριθμός νήματος και εύρους της μονάδας | χμ | - | - | - | 0.5-7.5 | |
| Αριθμός νήματος DP και εύρος | Δ.Π. | - | - | - | 2-28 | |
| Κουτσούκ | Διάμετρος πτερύγιας ουράς | χμ | Φ100 | Φ100 | Φ100 | Φ100 |
| Στενές φτερούγες από ουρά | - | MT5# | MT5# | MT5# | MT5# | |
| Ταξίδι με φτερούγες | χμ | 250 | 250 | 250 | 250 | |
| Δύναμη | Κύρια ισχύς κινητήρα | kw | 7.5 | 7.5 | 7.5 | 18.5 |
| Γρήγορη ισχύς κινητήρα | kw | 0.3 | 0.3 | 0.3 | 1.1 | |
| Δύναμη κινητήρα ψυκτικού | kw | 0.125 | 0.125 | 0.125 | 0.125 | |
| Άλλα | Διάμετροι μηχανής | χμ | 3657/5157 x1360x1480 | 3657/5157 x1360x1555 | 3657/5157 x1360x1555 | 4190/5690 x2000x1520 |
| Βάρος της μηχανής | χιλιόγραμμο | 3800/4600 | 4200/5050 | 4300/5150 | 8500/9500 | |
Q-280 Q-330 Q-390 Q-440 Q-520
| Προδιαγραφές | Μονάδα | Q-280 | Q-330 | Q-390 | Q-440 | Q-520 | |
| Δυναμικότητα | Γύρνα στο κρεβάτι. | χμ | Φ1000 | Φ1000 | Φ1000 | Φ1000 | Φ1250 |
| Κουνούνται πάνω από το διασταυρούμενο διαδρόμιο | χμ | Φ610 | Φ610 | Φ610 | Φ610 | Φ810 | |
| Απόσταση μεταξύ των κέντρων | χμ | 1500/3000 | 1500/3000 | 1500/3000 | 1500/3000 | 1500/3000 | |
| Πεδίο ριψοκόλλησης σωλήνων | χμ | Φ130-270 | Φ190-320 | Φ190-380 | Φ270-430 | Φ350-510 | |
| πλάτος κρεβατιού | χμ | 755 | 755 | 755 | 755 | 755 | |
| Ταξίδι στον άξονα Χ | χμ | 520 | 520 | 520 | 520 | 520 | |
| Ταξιδεύσεις στον άξονα Z | χμ | 1300/2800 | 1300/2800 | 1300/2800 | 1300/2800 | 1300/2800 | |
| Μέγιστη χωρητικότητα φορτίου | χιλιόγραμμο | 5000 | 5000 | 5000 | 5000 | 5000 | |
| Στρίψιμο | Στρίψιμο σπινθήρα | χμ | Φ280 | Φ330 | Φ390 | Φ440 | Φ520 |
| Σταθμοί ταχύτητας σπινθήρα | βήματα | 12 | 9 | 9 | 9 | 9 | |
| Ταχύτητα σπινδέλου | στροφές | 16-380 | 7.5-280 | 6-205 | 4.9-180 | 4.9-180 | |
| Μέγεθος τσουλήθρου | χμ | Φ800 | Φ780 | Φ850 | Φ1000 | Φ1000 | |
| Τύπος Chuck | - | Εγχειρίδιο με 4 σαγόνες | Ηλεκτρικό με 4 σαγόνες | Ηλεκτρικό με 4 σαγόνες | Ηλεκτρικό με 4 σαγόνες | Ηλεκτρικό με 4 σαγόνες | |
| Πύργος | Τύπος πύργου | - | Εγχειριζόμενα 4 σταθμοί | Εγχειριζόμενα 4 σταθμοί | Εγχειριζόμενα 4 σταθμοί | Εγχειριζόμενα 4 σταθμοί | Εγχειριζόμενα 4 σταθμοί |
| Μέγεθος της ράβδου εργαλείου | χμ | 40x40 | 40x40 | 40x40 | 40x40 | 40x40 | |
| Μετακίνηση του πύργου | χμ | 300 | 300 | 300 | 300 | 300 | |
| Τροφή | Τύποι τροφής στον άξονα Χ/περίοδος | mm/r | 64/0.05-12.15 | 22/0.02-0.45 | 32/0.095-1.44 | 22/0.02-0.45 | 32/0.095-1.44 |
| Ταχεία τροφοδοσία στον άξονα Χ | mm/min | 1870 | 1870 | 1870 | 1870 | 1870 | |
| Τύποι τροφής στον άξονα Z/περίοδος | mm/r | 64/0.1-24.3 | 26/0.07-133 | 32/0.095-1.4 | 26/0.07-133 | 32/0.095-1.4 | |
| Ταχεία τροφοδοσία στον άξονα Z | mm/min | 3740 | 3740 | 3740 | 3740 | 3740 | |
| Δήμος Κόψιμο | Αριθμός μετρικής κλωστή και εύρους | χμ | 30/1-30 | 23/1-15 | 23/1-15 | 23/1-15 | 23/1-15 |
| Αριθμός ιντσών νήματος και εύρος | ΤΡΙ. | 27/1-28 | 22/2-28 | 22/2-28 | 22/2-28 | 22/2-28 | |
| Αριθμός νήματος και εύρους της μονάδας | χμ | - | - | - | - | - | |
| Αριθμός νήματος DP και εύρος | Δ.Π. | - | - | - | - | - | |
| Κουτσούκ | Διάμετρος πτερύγιας ουράς | χμ | Φ140 | Φ140 | Φ140 | Φ140 | Φ140 |
| Στενές φτερούγες από ουρά | - | MT6# | MT6# | MT6# | MT6# | MT6# | |
| Ταξίδι με φτερούγες | χμ | 300 | 300 | 300 | 300 | 300 | |
| Δύναμη | Κύρια ισχύς κινητήρα | kw | 22 | 22 | 22 | 22 | 22 |
| Γρήγορη ισχύς κινητήρα | kw | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | |
| Δύναμη κινητήρα ψυκτικού | kw | 0.125 | 0.125 | 0.125 | 0.125 | 0.125 | |
| Άλλα | Διάμετροι μηχανής | χμ | 5000/6500 x2100x1600 | 5000/6500 x2100x1630 | 5000/6500 x2100x1680 | 5000/6500 x2100x1680 | 5000/6500 x2100x1700 |
| Βάρος της μηχανής | χιλιόγραμμο | 10000/11500 | 11500/13000 | 12800/14300 | 13000/14500 | 15000/16500 | |
Τυπική διαμόρφωση:
- 3/4 - γνάθος, 2 σετ
- Συσκευή στροφής με κωνικότητα, 1 σύνολο
- Υποστήριξη εξωτερικής επιφάνειας, 1 κομμάτι
- Μετακίνηση χειροκίνητης ουράς
- Τσακ & εργαλείο φύλακα ταχυδρομείου
- Σύστημα ψύξης, φωτισμός αλογονίου
- Εργαλεία συντήρησης και κουτί εργαλείων
- Εγχειρίδιο λειτουργίας στα αγγλικά
Εικόνες λεπτομέρειας

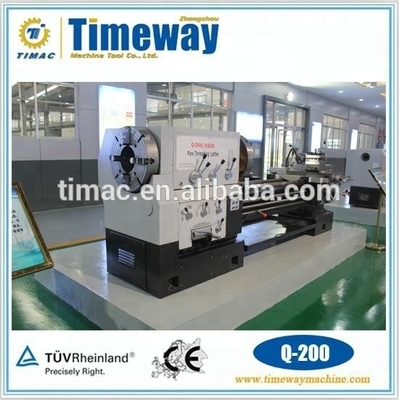

Q-130 και Q-200:

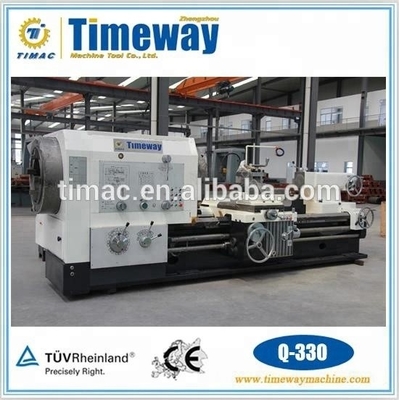

Ε-280 και Ε-330:
Q-440 και Q-520:
