16-380rpm Ταχύτητα σπινθήρα Εγχειρίδιο οριζόντιο σιδηροτροχείο πετρελαϊκού πεδίου 130-270mm
Λεπτομέρειες:
| Τόπος καταγωγής: | Χενάν, Κίνα |
| Μάρκα: | TIMAC |
| Αριθμό μοντέλου: | Q-280 x3M |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $52,736.00/sets 1-2 sets |
| Συσκευασία λεπτομέρειες: | Σε θήκη από πλακέτο. |
| Δυνατότητα προσφοράς: | 200 σετ/σετ ανά μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Μέγιστο μήκος του εργασιακού υλικού (mm): | 3000 | Περιοχή ταχύτητας σπινδέλου (rpm): | 16 - 380 στροφές/ώρα |
|---|---|---|---|
| Ικανότητα επεξεργασίας: | Βαρύ φορτίο | Τύπος: | Οριζόντια |
| Δύναμη κινητήρα σπινδέλου ((kW): | 22 | Τετάρτη: | κατά αίτηση |
| Μέγεθος (L*W*H): | 6500x2100x1600 χιλιοστά | Βάρος (kg): | 11500 κλ |
| Εγγύηση: | 1 έτος | Βασικά σημεία πώλησης: | Εξοικονόμηση ενέργειας |
| Τύπος εμπορίας: | Νέο προϊόν 2020 | Έκθεση δοκιμής μηχανής: | Παροχή |
| Ελέγχος εξόδου με βίντεο: | Παροχή | Εγγύηση βασικών εξαρτημάτων: | 1 έτος |
| Τύπος μηχανής: | Στρογγυλομηχανή για σωλήνες κινητήρα | Περιοχή διαμέτρου σωλήνα επεξεργασίας: | 130-270 mm |
| Ο άξονας άντεξε: | 280 χιλιοστά | Πλάτος κρεβατιών: | 755 χλστ |
| Μέγιστο βάρος του εργασιακού υλικού: | 5000 κιλά | Ταχύτητα σπινθήρα: | 16-380 στροφές ανά λεπτό (12 βήματα) |
| Μέγεθος Chuck: | 800 mm ((Διαχειρίδιο με 4 σαγόνες) | Μέγιστη διάμετρος ταλάντευσης: | 1000 χιλιοστά |
| Βάρος: | 11500kg | Δύναμη: | 22KW |
| Υπόθεση: | Νέο | Εφαρμόσιμες βιομηχανίες: | Καταστήματα δομικών υλικών, Επισκευές μηχανημάτων, Κατασκευές, Εστιατόρια, Κατασκευές, Ενέργεια και |
| Τοποθεσία αίθουσας επίδειξης: | Καναδάς, Τουρκία, Γερμανία, Ινδονησία, Μεξικό, Ρωσία, Ρουμανία | Βασικά συστατικά: | Κουρέματα, τροχιά, κινητήρας, μηχανή |
| Μαξ. Στροφή μήκους (mm): | 3000 χιλ. | Στρίψιμο σπινδέλου ((mm): | 280 |
| Έτος: | 2022 | Λιμάνι: | Κινέζικο λιμάνι. |
Περιγραφή προϊόντων

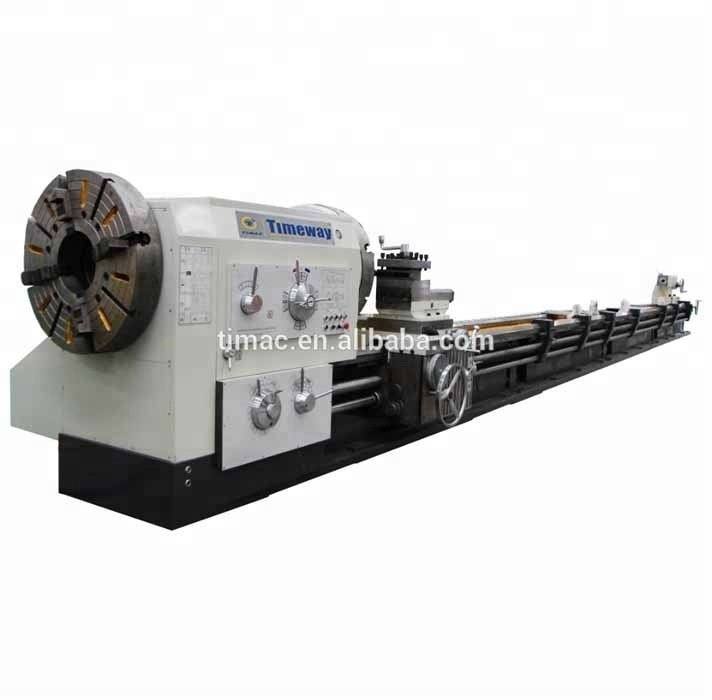

Οριζόντια στρογγυλομηχανή χειροκίνητης ρύπανσης σωλήνων για πετρελαϊκά πεδία
Q-200 Q-225 Q-240 Q-280 Q-330
Κύρια προοπτικές
Περιγραφή του προϊόντος
Χαρακτηριστικά:
- Οι στροφές πετρελαίου χρησιμοποιούνται για την στροφή των νήμων σωλήνων, εσωτερικά και εξωτερικά.
- Μπορούν να χρησιμοποιηθούν για την κατασκευή εξωτερικών κύκλων, τρυπών και τελικών επιφανειών άξονων ή δίσκων ως γενικά εργαλεία μηχανών.
- Μαζική κεφαλή με ακρίβεια σπινδύλη που λειτουργεί σε κωνικά ρουλεμάνια, 2 ράβδοι στρογγυλοτροφείου στις δύο πλευρές
- Η υψηλή ροπή στο σπιντέλο εργασίας εξασφαλίζει υψηλά ποσοστά αφαίρεσης θραύσματος κατά την επεξεργασία μερών με μεγάλες διαμέτρους.
- Βαρύ μηχανικό κρεβάτι κατασκευασμένο από υψηλής ποιότητας χυτοσίδηρο με σκληρυμένες και γειωμένες οδοντόδρομους.
- Κεντρικά, πρακτικά χειριστήρια για τροφοδοσίες και καλώδια νήματος.
- Ένα ευρύ φάσμα ίντσες και μετρικές ίνες.
- Τα γρανάζια είναι σκληρά και αλεσμένα.
- Σημαντικός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορητός φορη
- Συμπεριλαμβάνεται το σύστημα ψύξης.

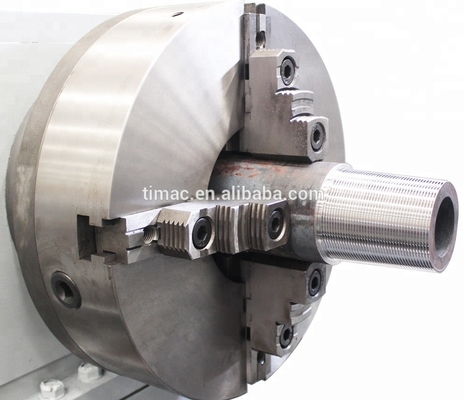

Επεξεργασία εσωτερικών και εξωτερικών κωνικών νήμων:
Τεχνική παράμετρος:
| Προδιαγραφές | Μονάδα | Q-200 | Q-225 | Q-240 | Q-280 | Q-330 | |
| Δυναμικότητα | Γύρνα στο κρεβάτι. | χμ | Φ630/Φ800 | Φ630/Φ800 | Φ800 | Φ1000 | Φ1000 |
| Κουνούνται πάνω από το διασταυρούμενο διαδρόμιο | χμ | Φ340/Φ540 | Φ340/Φ540 | Φ480 | Φ610 | Φ610 | |
| Απόσταση μεταξύ των κέντρων | χμ | 1500/3000 | 1500/3000 | 1500/3000 | 1500/3000 | 1500/3000 | |
| Πεδίο ριψοκόλλησης σωλήνων | χμ | Φ50-193 | Φ50-220 | Φ60-230 | Φ130-270 | Φ190-320 | |
| πλάτος κρεβατιού | χμ | 550 | 550 | 705 | 755 | 755 | |
| Ταξίδι στον άξονα Χ | χμ | 320 | 320 | 320 | 520 | 520 | |
| Ταξιδεύσεις στον άξονα Z | χμ | 1310/2810 | 1310/2810 | 1310/2810 | 1300/2800 | 1300/2800 | |
| Μέγιστη χωρητικότητα φορτίου | χιλιόγραμμο | 3000 | 3000 | 3000 | 5000 | 5000 | |
| Στρίψιμο | Στρίψιμο σπινθήρα | χμ | Φ200 | Φ225 | Φ240 | Φ280 | Φ330 |
| Σταθμοί ταχύτητας σπινθήρα | βήματα | FWD.12/REV.6 | FWD.12/REV.6 | 12 | 12 | 9 | |
| Ταχύτητα σπινδέλου | στροφές | 24-300/38-384 | 24-300/38-384 | 20-460 | 16-380 | 7.5-280 | |
| Μέγεθος τσουλήθρου | χμ | Φ520 | Φ520 | Φ630 | Φ800 | Φ780 | |
| Τύπος Chuck | - | Εγχειρίδιο με 4 σαγόνες | Εγχειρίδιο με 4 σαγόνες | Ηλεκτρικό με 4 σαγόνες | Εγχειρίδιο με 4 σαγόνες | Ηλεκτρικό με 4 σαγόνες | |
| Πύργος | Τύπος πύργου | - | Εγχειριζόμενα 4 σταθμοί | Εγχειριζόμενα 4 σταθμοί | Εγχειριζόμενα 4 σταθμοί | Εγχειριζόμενα 4 σταθμοί | Εγχειριζόμενα 4 σταθμοί |
| Μέγεθος της ράβδου εργαλείου | χμ | 32x32 | 32x32 | 32x32 | 40x40 | 40x40 | |
| Μετακίνηση του πύργου | χμ | 200 | 200 | 200 | 300 | 300 | |
| Τροφή | Τύποι τροφής στον άξονα Χ/περίοδος | mm/r | 22/0.02-0.45 | 22/0.02-0.45 | 22/0.02-0.45 | 64/0.05-12.15 | 22/0.02-0.45 |
| Ταχεία τροφοδοσία στον άξονα Χ | mm/min | 2300 | 2300 | 2300 | 1870 | 1870 | |
| Τύποι τροφής στον άξονα Z/περίοδος | mm/r | 26/0.07-133 | 26/0.07-133 | 26/0.07-133 | 64/0.1-24.3 | 26/0.07-133 | |
| Ταχεία τροφοδοσία στον άξονα Z | mm/min | 4000 | 4000 | 4000 | 3740 | 3740 | |
| Δήμος Κόψιμο | Αριθμός μετρικής κλωστή και εύρους | χμ | 24/1-14 | 24/1-14 | 1-15 | 30/1-30 | 23/1-15 |
| Αριθμός ιντσών νήματος και εύρος | ΤΡΙ. | 40/2-28 | 40/2-28 | 1-14 | 27/1-28 | 22/2-28 | |
| Αριθμός νήματος και εύρους της μονάδας | χμ | - | - | 0.5-7.5 | - | - | |
| Αριθμός νήματος DP και εύρος | Δ.Π. | - | - | 2-28 | - | - | |
| Κουτσούκ | Διάμετρος πτερύγιας ουράς | χμ | Φ100 | Φ100 | Φ100 | Φ140 | Φ140 |
| Στενές φτερούγες από ουρά | - | MT5# | MT5# | MT5# | MT6# | MT6# | |
| Ταξίδι με φτερούγες | χμ | 250 | 250 | 250 | 300 | 300 | |
| Δύναμη | Κύρια ισχύς κινητήρα | kw | 7.5 | 7.5 | 18.5 | 22 | 22 |
| Γρήγορη ισχύς κινητήρα | kw | 0.3 | 0.3 | 1.1 | 1.5 | 1.5 | |
| Δύναμη κινητήρα ψυκτικού | kw | 0.125 | 0.125 | 0.125 | 0.125 | 0.125 | |
| Άλλα | Διάμετροι μηχανής | χμ | 3657/5157 x1360x1555 | 3657/5157 x1360x1555 | 4190/5690 x2000x1520 | 5000/6500 x2100x1600 | 5000/6500 x2100x1630 |
| Βάρος της μηχανής | χιλιόγραμμο | 4200/5050 | 4300/5150 | 8500/9500 | 10000/11500 | 11500/13000 | |
Τυπική διαμόρφωση:
- 4 - ανεξάρτητη γνάθο, 2 σετ
- Συσκευή στροφής με κωνικότητα, 1 σύνολο
- Υποστήριξη εξωτερικής επιφάνειας, 1 κομμάτι
- Μετακίνηση χειροκίνητης ουράς
- Τσακ & εργαλείο φύλακα ταχυδρομείου
- Σύστημα ψύξης, φωτισμός αλογονίου
- Εργαλεία συντήρησης και κουτί εργαλείων
- Εγχειρίδιο λειτουργίας στα αγγλικά
Εικόνες λεπτομέρειας

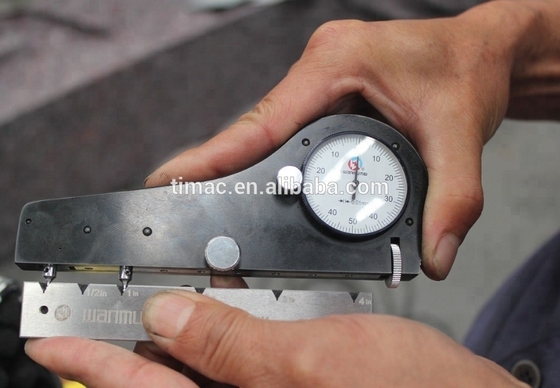

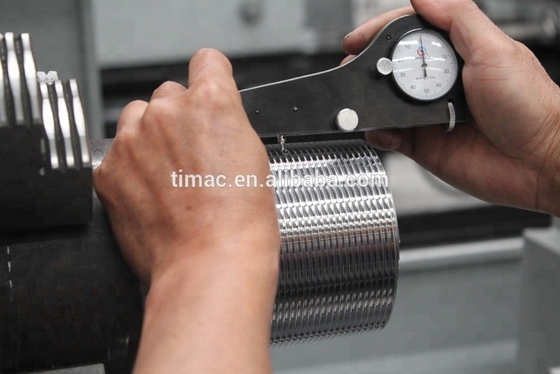

Κόψιμο και δοκιμή των κοκκίων νήματος:

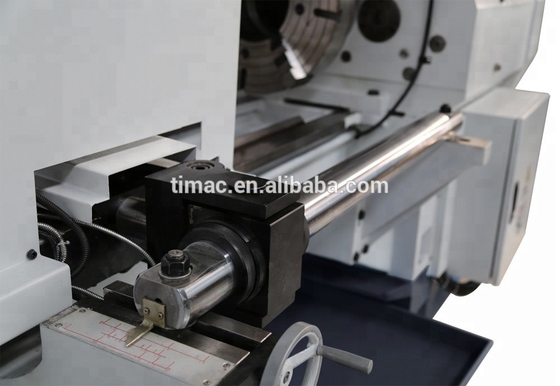

Συσκευή περιστροφής:
Πληροφορίες εταιρείας
Πιστοποιητικά
Επισκεπτόμενος πελάτης
Εκθέσεις
Συσκευή και αποστολή
Θέλετε να μάθετε περισσότερες λεπτομέρειες σχετικά με αυτό το προϊόν
