3-άξονας TIMEWAY H/V Mill Head Turret Milling Machine TM500 με προσαρμόσιμη τάση
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | TIMAC |
| Πιστοποίηση: | CE, ISO9001:2008 |
| Αριθμό μοντέλου: | TM500 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $6,750.00/sets 1-2 sets |
| Συσκευασία λεπτομέρειες: | Κουτί από ξύλο (φουμιγμένο) |
| Δυνατότητα προσφοράς: | 140 σετ/σετ ανά μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Διάδρομος τραπεζιού (X) (mm): | 600 | Ικανότητα επεξεργασίας: | Βαρύ φορτίο |
|---|---|---|---|
| Διάδρομος τραπεζιού (Y) (mm): | 300 | Διάδρομος τραπεζιού (Z) (mm): | 280 |
| Στρίψιμο σπινθήρα: | ISO40 | Περιοχή ταχύτητας σπινδέλου (rpm): | 80 - 5440 |
| Τύπος: | Βόρειος | Δύναμη κινητήρα σπινδέλου ((kW): | 2.2 |
| Τετάρτη: | Κατ' αίτημα πελάτη. | Μέγεθος (L*W*H): | 1700*1500*2150mm |
| Βάρος (kg): | 1600 | Εγγύηση: | 1 έτος |
| Βασικά σημεία πώλησης: | Υψηλής ακρίβειας | Μετά την εγγύηση: | Υποστήριξη μέσω διαδικτύου |
| Τοποθεσία τοπικής υπηρεσίας: | Ρουμανία, Νότια Αφρική, Βραζιλία, Ινδονησία, Ρωσία | CNC ή όχι: | Κανονικό |
| Υπηρεσία μετά την πώληση: | Υποστήριξη μέσω διαδικτύου | Μηχανή άλεσης: | Εργαλεία μηχανής |
| Δύναμη ((KW): | 2.2 ((V), 2.2 ((H) | Βάρος ((Kg): | 1600 |
| Τοποθεσία αίθουσας επίδειξης: | Ρουμανία, Νότια Αφρική, Βραζιλία, Ινδονησία, Ρωσία | Αριθμός αξόνων: | 3 |
| Υπόθεση: | Νέο | Εφαρμόσιμες βιομηχανίες: | Κατασκευαστική μονάδα |
| Επιτραπέζιο ταξίδι (χιλ.): | 600X300X280 | Λιμάνι: | Λιμάνι Τσινγκτάο |
Περιγραφή προϊόντων

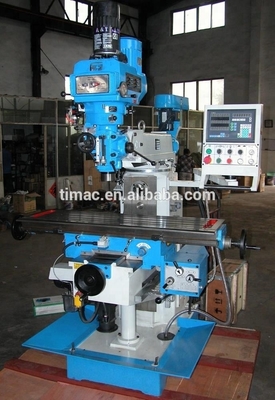

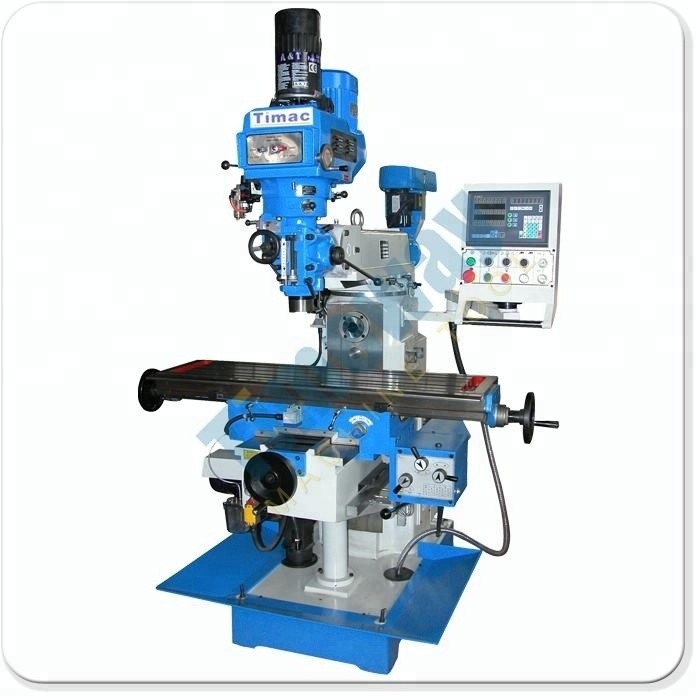

Ηλεκτρονική τροφοδοσία κεφαλής με αυτοματοποιημένη τροφοδοσία Πύργος αλεύρις TM500
Χαρακτηριστικά:
Μηχανή αλέσεως με πύργο

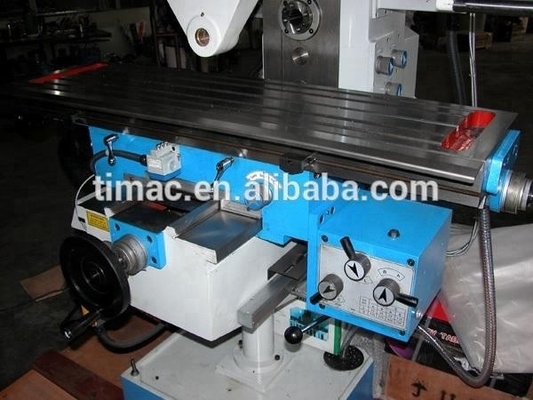

1. Στερεωμένη και αλεσμένη επιφάνεια τραπεζιού·
2- αυτόματη τροφοδοσία στους άξονες X, Y, μηχανοκίνητη άνοδος και πτώση του τραπεζιού στον άξονα Z·
3. Σφινδάλιο μανίκι μπορεί να πιέσει, αυτόματη τροφοδοσία με 3 ταχύτητες;

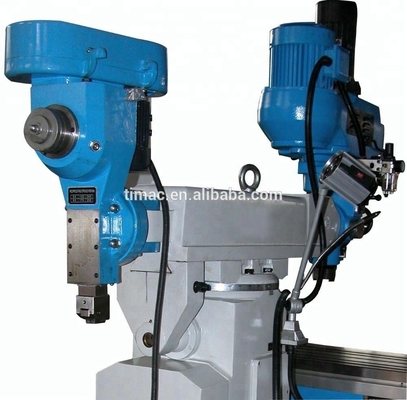

4. Κεφαλίδα περιστρέφεται ±90° από δεξιά προς αριστερά, κλίση ±45° από μπροστά προς πίσω (TM500)
5. Σταματήστε το βάθος της γεώτρησης με απεικόνιση της μέτρησης·
6Ορθογώνια στήλη καθοδήγηση με υψηλή σταθερότητα (TM600, TM700, TM800)
Παράμετρος:
Σχήμα | Μονάδα | TM500 | TM600 | TM700 | TM800 |
Μέγεθος πίνακα | χμ | 320 x 1250 | 320 x 1250 | 320 x 1250 | 360 x 1250 |
Σπονδυλικός σπινθήρας
| ISO40(V), ISO40 ((H) | ISO40(V), ISO40 ((H) | ISO40(V), ISO40 ((H) | ISO40(V), ISO50 ((H) | |
Διάμετρος πένας | χμ | 95 | 120 | 120 | 120 |
Απόσταση από το σπιντέλο έως το τραπέζι | χμ | 9 ± 0-370 | 90-490 | 90-490 | 135-535 |
Απόσταση από την οριζόντια Στρίψιμο στο τραπέζι | χμ
| 0-280 | 0-400 | 0-400 | 230 |
Απόσταση από το spin dle στην στήλη | χμ | 200-700 | 200-700 | 200-700 | 200-700 |
Ταχύτητα σπινδέλου
| στροφές ανά λεπτό
| (16 βήματα) 80-5440 ((V), (12 βήματα) 40-1300 ((H)
| (16 βήματα) 70-7200 ((V), (12 βήματα) 40-1300 ((H)
| (16 βήματα) 70-7200 ((V), (12 βήματα) 40-1300 ((H)
| (16 βήματα) 70-7200 ((V), (12 βήματα) 60-1800 ((H)
|
Μετακίνηση σπινδέλου | χμ | 127 | 145 | 145 | 145 |
Τρόφιμα φτερών
| χμ
| (3 βήματα) 0.15,0.08,0.25 | (3 βήματα) 0.4,0.08,0.15 | (3 βήματα) 0.4,0.08,0.15 | (3 βήματα) 0.4,0.08,0.15 |
Μέγιστη χωρητικότητα γεώτρησης της αυτόματης τροφοδοσίας | χμ
| 10 | 10 | 10 | 10 |
Κεφαλοστρέψιμο (απ' δεξιά προς αριστερά) | ± 90° | ± 90° | ± 90° | ± 90° | |
Κλίση του κεφαλιού ((πίσω προς τα εμπρός) | ± 45° | ||||
Μετακίνηση τραπεζιού ((Διαμήκεια/Διαμήκεια/Κοντά) | χμ
| 600/300/280 | 600/300/400 | 800/300/400 | 1000/320/400 |
Ταχύτητα τροφοδοσίας των άξων X,Y | mm/min | 22-555 | 22-555 | 22-555 | 22-555 |
Ταχύτητα τροφοδοσίας των άξονων X,Y | mm/min | 1080 | 1080 | 1080 | 1080 |
Άξονας Z ταχεία ταχύτητα ανύψωσης | mm/min | 590 | 590 | 590 | 590 |
Άξονας Z ταχεία ανύψωση ισχύος κινητήρα | w | 750 | 750 | 750 | 1100 |
Μέγιστο βάρος του εργαστηρίου | χιλιόγραμμο | 300 | 300 | 300 | 400 |
Τ (αριθ. / πλάτος / απόσταση) | χμ | 3/14/70 | 3/14/70 | 3/14/70 | 3/18/80 |
Κεντρικός κινητήρας | kw | 2.2 ((V), 2.2 ((H) | 3.75 ((V), 2.2 ((H) | 3.75 ((V), 2.2 ((H) | 5.5 ((V), 4 ((H) |
Μηχανή κίνησης με αυτόματη τροφοδοσία στους άξονες X, Y | w | 750 | 750 | 750 | 750 |
Δύναμη αντλίας ψυκτικού | w | 40 | 40 | 40 | 90 |
Συνολική διάσταση | χμ | 1700x1500x2150 | 1700x1500x2270 | 1780x1500x2270 | 2220x1790x2360 |
ΝΔ/ΓΔ. | χιλιόγραμμο | 1450/1600 | 1550/1650 | 1650/1750 | 2450/2650 |
***Σύμβαση:
5HP κατασκευασμένο στην Ταϊβάν, κεφαλής αλεξίπτωτου τύπου βήμα, γροθιά και γροθιά, ράβδος έλξης, μηχανική βίδα, οριζόντια βέλη αλεξίπτωτου, σύστημα ψύξης, λάμπα εργασίας, κινητήρας ανύψωσης τραπεζιού, σύγκλιση πίνακα, κλειδίΚλειδί, μεσαίο μανίκι, ανυψωτική περιστρεφόμενη λαβή, πλάκα συλλογής ελαίου, εγχειρίδιο λειτουργίας ((Αγγλική έκδοση).
*** Προαιρετικό:
3 άξονες DRO
5HP Ταϊβάν κατασκευασμένο μεταβλητή (συνήθως χωρίς βήμα) ταχύτητα τύπου κεφαλής άλεσης
Άξονα ανάληψης ισχύος αέρα
58 τεμάχια συσσωρευτών
Πλαίσιο διαχωριστικής κεφαλής
Στρογγυλό τραπέζι
Πακέτο: ξύλινη παλέτα και πλαστική κάλυψη (πρότυπο)
ή θήκη από πλακέ (προαιρετικό)
Μέγεθος συσκευασίας:
Ένα κομμάτι σε μία θήκη: 114x122x222CMΝΔ/ΔΔ: 850/1050KGS
Δύο κομμάτια σε μια θήκη:114x122x222CMΕθνική αξία/Εθνική αξία: 1700/1900 KGS
Φορτωμένο δοχείο:3 σετ / 20'GP
