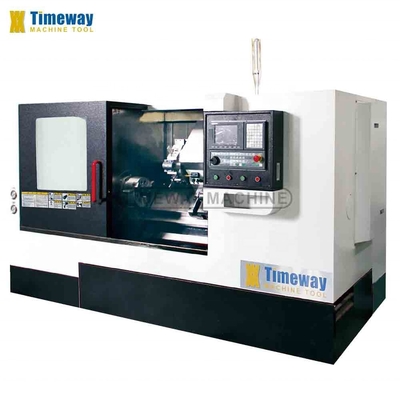

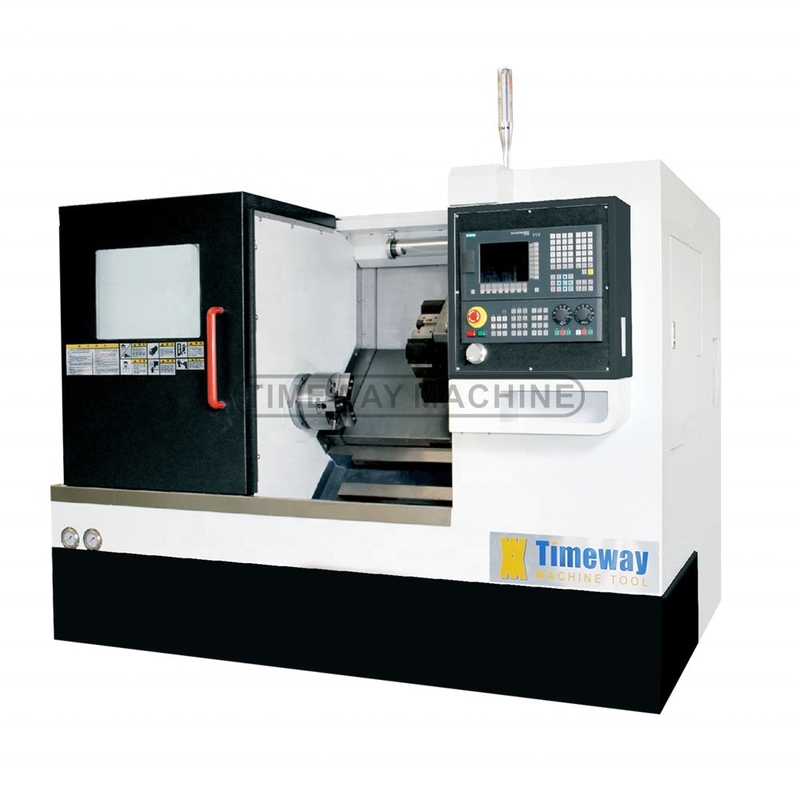

Υψηλής ακρίβειας 210 mm Cnc lathes για μικρά και μεσαία εξαρτήματα
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | TIMAC |
| Αριθμό μοντέλου: | CK-32/CK-36/CK-45 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $35,000.00/sets 1-2 sets |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος: | Οριζόντια | Μέγιστο μήκος του εργασιακού υλικού (mm): | 210 |
|---|---|---|---|
| Δομή: | Τόρνος κρεβατιών ραπίσματος | Ικανότητα επεξεργασίας: | Μεσαία βαρύτητα |
| Μέγιστο βάρος του κομματιού προς κατεργασία (κλ): | 500 | πλάτος του κρεβατιού (mm): | 200 χιλιοστά |
| Αριθμός σπινδάλων: | Μονό | Αριθμός αξόνων: | 2 |
| Δρόμος (άξονας Χ) ((mm): | 210 χιλ. | Δρόμος (άξονας Z) ((mm): | 450 χιλιοστά |
| Ακριβότητα θέσης (mm): | ±0.003 | Επαναληπτότητα (X/Y/Z) (mm): | ±0.001 |
| Μέγεθος (L*W*H): | 2600x1800x1600 | Τετάρτη: | 220V/380V |
| Σύστημα ελέγχου CNC: | ΣΙΜΕΝΣ | Σταθμοί σταθμών εργαλείων: | 8 |
| Βάρος (kg): | 2700 | Εγγύηση: | 1 έτος |
| Βασικά σημεία πώλησης: | Πολυλειτουργικό | Έκθεση δοκιμής μηχανής: | Παροχή |
| Ελέγχος εξόδου με βίντεο: | Παροχή | Εγγύηση βασικών εξαρτημάτων: | 1 έτος |
| Περιοχή ταχύτητας σπινδέλου (rpm): | 30 - 2500 στροφές/ώρα | Ταξίδι (άξονας Υ) (χιλ.): | 500 MM |
| Στρίψιμο σπινθήρα: | ΜΜΕΠΟΥΛΟΓΙΚΗ ΤΡΑΠΗ | Δρόμος κοπής: | 2500 N.m. |
| Ταχύτητα ταχείας τροφοδοσίας ((mm/min): | 32 - 250 mm/min | Ταχύτητα τροφών (mm/min): | 32 - 320 mm/min |
| Min. Χρόνος αλλαγής εργαλείου (s): | 0,7 | Μέγιστη ταλάντευση πέρα από το κρεβάτι: | 420 |
| Μέγιστη ταλάντευση πέρα από τη διαγώνια φωτογραφική διαφάνεια: | 220 | Τυποποιημένη διάμετρος στροφής: | 210 |
| Μαξ.Διάμετρος περιστροφής: | 320 | Max.Turning μήκος: | 350 |
| Ταχύτητα σπινθήρα: | 3500 | Μύτη αξόνων: | Α2-5 |
| Ο άξονας άντεξε: | 56 | Μέγεθος υδραυλικού ελατηρίου: | 160 |
| Διασταυρούμενη μετακίνηση (X): | 210 | ||
Περιγραφή προϊόντων
Περιγραφή των προϊόντων
Χαρακτηριστικά:
--ΤηΗ μηχανή υιοθετεί διάταξη κλίσης 45°, και το κρεβάτι είναι σωληνοειδής κούφια δομή, η οποία βελτιώνει σημαντικά την κάμψη και την στρεβλώσιμη ακαμψία της μηχανής κατά τη διάρκεια της εργασίας.μετά από δύο επεξεργασίες γήρανσης, η σταθερότητα της μηχανής βελτιώνεται και η ακαμψία είναι υψηλή.- Η υψηλή σταθερότητα του κρεβατιού παρέχει μια ισχυρή εγγύηση για την υψηλή ακρίβεια ολόκληρης της μηχανής.

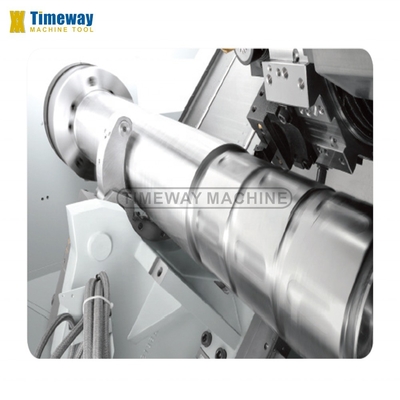

- Το σπινδάλιο της μηχανής είναι μια ανεξάρτητη μονάδα σπινδάλιο. Είναι εξοπλισμένο με υψηλής ακρίβειας σπινδάλιο ειδικά ρουλεμάνια.Ολόκληρη η μονάδα σπινθήρα έχει μικρή θερμική παραμόρφωση, καλή θερμική σταθερότητα, καλή διατήρηση της ακρίβειας και χωρίς συντήρηση.Η υψηλή απόδοση της μονάδας σφινδέλου επιτρέπει σε ολόκληρο το μηχάνημα να ολοκληρώσει την ακατέργαστη και την τελική επεξεργασία.

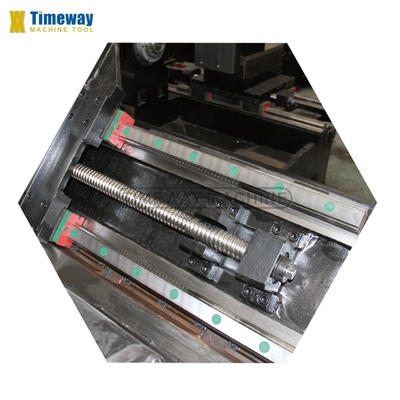

Το σύστημα τροφοδοσίας τροφοδοτείται άμεσα από τον κινητήρα servo, με καλή ακαμψία και δυναμικά χαρακτηριστικά.βελτιώνει σημαντικά την ακρίβεια εργασίας, ολοκληρώνει την ακριβή κίνηση και τοποθέτηση και αυξάνει την αντοχή στην φθορά του
τα κινούμενα μέρη του μηχανήματος και ενισχύουν την αντοχή στις συγκρούσεις,έτσι ώστε η απόδοση ολόκληρης της μηχανής να μπορεί να διατηρήσει την ακρίβεια της γραμμής καθοδήγησης για μεγάλο χρονικό διάστημα και να βελτιώσει τη διάρκεια ζωής της μηχανής.

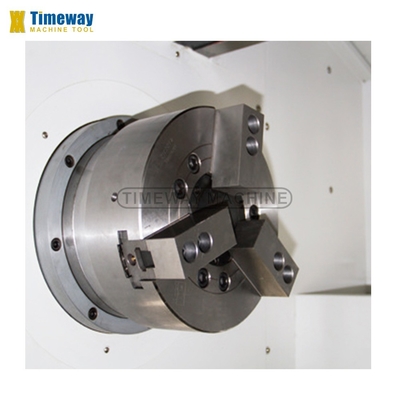

- Αυτό το μηχάνημα είναι εξοπλισμένο με ένα τέλειο περιστρεφόμενο κύλινδρο και τρεις σαγόνες.Η υδραυλική αντλία και διάφορες υδραυλικές βαλβίδες είναι όλα διάσημα προϊόντα μάρκας με υψηλή αξιοπιστία.
---Αυτό το μηχάνημα υιοθετεί υψηλής ποιότητας και αξιόπιστο εγχώριο ή παγκοσμίως γνωστό σύστημα αριθμητικού ελέγχου, προηγμένο πλήρη ανταλλαγή ψηφιακό servo, προηγμένο σχεδιασμό συστήματος ηλεκτρικού ελέγχου,εύλογη χρήση ηλεκτρικών εξαρτημάτων, και το ποσοστό αποτυχίας ελαχιστοποιείται σε παρόμοια
προϊόντα.
---Το μηχάνημα αυτό υιοθετεί ένα πλήρως κλειστό προστατευτικό κάλυμμα.
--- Το μανίκι της ουράς είναι υδραυλικά ενεργοποιημένο, εξοικονομώντας χρόνο και προσπάθεια και διαθέτει συσκευή μετακίνησης και τοποθέτησης για να αποφεύγεται η λανθασμένη λειτουργία,παρέχοντας στους χρήστες εγγύηση ασφάλειας κατά τη λειτουργία και τη χρήση.
---Αυτό το πλήρως λειτουργικό εργαστήριο CNC είναι κατάλληλο για την επεξεργασία διαφόρων τμημάτων άξονα και δίσκου με υψηλές απαιτήσεις ακρίβειας, υψηλή δυσκολία επεξεργασίας, πολλές διαδικασίες και μαζική παραγωγή.Σήμερα, η μηχανή αυτή έχει χρησιμοποιηθεί ευρέως στη βιομηχανία μοτοσυκλετών και στη βιομηχανία κατασκευής αυτοκινήτων.
- Το σπινδάλιο της μηχανής είναι μια ανεξάρτητη μονάδα σπινδάλιο. Είναι εξοπλισμένο με υψηλής ακρίβειας σπινδάλιο ειδικά ρουλεμάνια.Ολόκληρη η μονάδα σπινθήρα έχει μικρή θερμική παραμόρφωση, καλή θερμική σταθερότητα, καλή διατήρηση της ακρίβειας και χωρίς συντήρηση.Η υψηλή απόδοση της μονάδας σφινδέλου επιτρέπει σε ολόκληρο το μηχάνημα να ολοκληρώσει την ακατέργαστη και την τελική επεξεργασία.
Το σύστημα τροφοδοσίας τροφοδοτείται άμεσα από τον κινητήρα servo, με καλή ακαμψία και δυναμικά χαρακτηριστικά.βελτιώνει σημαντικά την ακρίβεια εργασίας, ολοκληρώνει την ακριβή κίνηση και τοποθέτηση και αυξάνει την αντοχή στην φθορά του
τα κινούμενα μέρη του μηχανήματος και ενισχύουν την αντοχή στις συγκρούσεις,έτσι ώστε η απόδοση ολόκληρης της μηχανής να μπορεί να διατηρήσει την ακρίβεια της γραμμής καθοδήγησης για μεγάλο χρονικό διάστημα και να βελτιώσει τη διάρκεια ζωής της μηχανής.
- Αυτό το μηχάνημα είναι εξοπλισμένο με ένα τέλειο περιστρεφόμενο κύλινδρο και τρεις σαγόνες.Η υδραυλική αντλία και διάφορες υδραυλικές βαλβίδες είναι όλα διάσημα προϊόντα μάρκας με υψηλή αξιοπιστία.
---Αυτό το μηχάνημα υιοθετεί υψηλής ποιότητας και αξιόπιστο εγχώριο ή παγκοσμίως γνωστό σύστημα αριθμητικού ελέγχου, προηγμένο πλήρη ανταλλαγή ψηφιακό servo, προηγμένο σχεδιασμό συστήματος ηλεκτρικού ελέγχου,εύλογη χρήση ηλεκτρικών εξαρτημάτων, και το ποσοστό αποτυχίας ελαχιστοποιείται σε παρόμοια
προϊόντα.
---Το μηχάνημα αυτό υιοθετεί ένα πλήρως κλειστό προστατευτικό κάλυμμα.
--- Το μανίκι της ουράς είναι υδραυλικά ενεργοποιημένο, εξοικονομώντας χρόνο και προσπάθεια και διαθέτει συσκευή μετακίνησης και τοποθέτησης για να αποφεύγεται η λανθασμένη λειτουργία,παρέχοντας στους χρήστες εγγύηση ασφάλειας κατά τη λειτουργία και τη χρήση.
---Αυτό το πλήρως λειτουργικό εργαστήριο CNC είναι κατάλληλο για την επεξεργασία διαφόρων τμημάτων άξονα και δίσκου με υψηλές απαιτήσεις ακρίβειας, υψηλή δυσκολία επεξεργασίας, πολλές διαδικασίες και μαζική παραγωγή.Σήμερα, η μηχανή αυτή έχει χρησιμοποιηθεί ευρέως στη βιομηχανία μοτοσυκλετών και στη βιομηχανία κατασκευής αυτοκινήτων.
Ειδικότητα | ΕΝΩΡΙΑ | CK-32 | CK-36 | CK-45 | ||
Μαξ. Γύρνα στο κρεβάτι. | χμ | 420 | 550 | 500 | ||
Μαξ. Κουμπή πάνω από το διασταυρούμενο διαδρόμιο. | χμ | 220 | 220 | 220 | ||
Τυποποιημένη διάμετρος στροφής | χμ | 210 | 210 | 210 | ||
Μέγιστη διάμετρος περιστροφής | χμ | 320 | 360 | 360 | ||
Μέγιστο μήκος περιστροφής | χμ | 350 | 500 | 750 | ||
Ταχύτητα σπινδέλου | στροφές | 3500 | 3000 | 2500 | ||
Πύργος σπινθήρα | Α2-5 | Α2-6 | Α2-6 | |||
Διάτρηση σπινθήρα | χμ | 56 | 62 | 66 | ||
Μέγεθος υδραυλικού ελαστικού | χμ | 160 | 200 | 200 | ||
Διασταυρούμενη μετακίνηση (X) | χμ | 210 | 230 | 220 | ||
Διαμήκη διαδρομή (Z) | χμ | 450 | 600 | 850 | ||
Γρήγορη ταχύτητα τροφοδοσίας στον άξονα X/Z | m/min | 20/12 | 24/24 | 20/20 | ||
Τύπος υδραυλικής κολάνης ψύξης | 80-8T | 80-8T | 80-8T | |||
Μέγεθος τμήματος εργαλείου | χμ | 25 × 25/32 | 25x25/32 | 25x25/32 | ||
Διάμετρος πτερύγιας ουράς | χμ | 52 | 110 | 110 | ||
Ταξίδι με φτερούγες | χμ | 60 | 100 | 100 | ||
Στενές φτερούγες από ουρά | ΜΤ4 | ΜΤ5 | ΜΤ4 | |||
Δομή κρεβατιού | 45° Ολοκλήρωση bec | 45° Ολοκληρωμένο κρεβάτι | 45° Ολοκληρωμένο κρεβάτι | |||
Τύπος οδήγησης | Γραμμική/Κατηφόρα | Γραμμική/Κατηφόρα | Γραμμική/Κατηφόρα | |||
Κύρια ισχύς κινητήρα | kw | 7.5 | 11 | 7.5 | ||
Ηλεκτρική τροφοδοσία | κβ | 30 | 25 | 30 | ||
Διάμετροι μηχανής (LxWxH) | χμ | 2600x1800x1600 | 2900x1800x1750 | 2900x1800x1600 | ||
Βάρος της μηχανής | χιλιόγραμμο | 2700 | 3200 | 3200 | ||
·FANUC 0i mate TD σύστημα CNC · 3 σαγόνια · 4 σταθμοί ηλεκτρικών εργαλείων · Σύστημα ψύξης, μονάδα λιπαντικής · Ενότητα φωτισμού · Μετακίνηση χειροκίνητης ουράς · Ημικλείστης προστασίας · Γενικά εργαλεία · Εγχειρίδια χειριστή (Αγγλική έκδοση) κλπ.. | ·6 σταθμός ηλεκτρικού εργαλείου; · Υδραυλική σφραγίδα στερεού τύπου· · Υδραυλική κούφια τσουλή; · Υδραυλικές αποσκευές. |
Γιατί να Επιλέξετε Εμάς
Ε: Γιατί επιλέξατε την Timeway Machine;
Α: 1. Υψηλή ποιότητα με ανταγωνιστική τιμή.
2. Επαγγελματική ομάδα Ε&Α και 25 χρόνια εμπειρίας στις εξαγωγές.
3. Εξαγόρασε σε περισσότερες από 60 χώρες.
4. Πιστοποιητικά CE, ISO·
5. 24 ωρών ONLINE Υπηρεσία (SKYPE, WhatsApp, Wechat, Trademanager) ·
6. 12 μήνες εγγύηση ποιότητας.
7. Εξωτερικοί μηχανικοί για την επίλυση προβλημάτων.
Ε: Έχετε QC ή κάποια πρότυπα ασφάλειας για τα μηχανήματά σας;
Α: Ναι, έχουμε δημιουργήσει ένα πολύ αυστηρό τμήμα ελέγχου ποιότητας για να εγγυηθούμε την καλή ποιότητα.
Ε: Ποιο είναι το MOQ;
Α: 1 σύνολο (Μόνο ορισμένα μηχανήματα χαμηλού κόστους θα είναι περισσότερα από 1 σύνολο)
Ε: Τι γίνεται με τους όρους πληρωμής;
Α: (1) T/T με 30% προκαταβολή και 70% πληρωμή του υπολοίπου πριν από την αποστολή.
(2) Αμετάκλητη LC κατά την οπτική επαφή.
(3) Western Union, MoneyGram κλπ.
Ε: Τι γίνεται με την εγγύηση;
Α: Η περίοδος εγγύησης είναι ένα έτος μετά την παράδοση.
Α: 1. Υψηλή ποιότητα με ανταγωνιστική τιμή.
2. Επαγγελματική ομάδα Ε&Α και 25 χρόνια εμπειρίας στις εξαγωγές.
3. Εξαγόρασε σε περισσότερες από 60 χώρες.
4. Πιστοποιητικά CE, ISO·
5. 24 ωρών ONLINE Υπηρεσία (SKYPE, WhatsApp, Wechat, Trademanager) ·
6. 12 μήνες εγγύηση ποιότητας.
7. Εξωτερικοί μηχανικοί για την επίλυση προβλημάτων.
Ε: Έχετε QC ή κάποια πρότυπα ασφάλειας για τα μηχανήματά σας;
Α: Ναι, έχουμε δημιουργήσει ένα πολύ αυστηρό τμήμα ελέγχου ποιότητας για να εγγυηθούμε την καλή ποιότητα.
Ε: Ποιο είναι το MOQ;
Α: 1 σύνολο (Μόνο ορισμένα μηχανήματα χαμηλού κόστους θα είναι περισσότερα από 1 σύνολο)
Ε: Τι γίνεται με τους όρους πληρωμής;
Α: (1) T/T με 30% προκαταβολή και 70% πληρωμή του υπολοίπου πριν από την αποστολή.
(2) Αμετάκλητη LC κατά την οπτική επαφή.
(3) Western Union, MoneyGram κλπ.
Ε: Τι γίνεται με την εγγύηση;
Α: Η περίοδος εγγύησης είναι ένα έτος μετά την παράδοση.
Θέλετε να μάθετε περισσότερες λεπτομέρειες σχετικά με αυτό το προϊόν
