>> Διατίθεται ψηφιακή ανάγνωση 2/3 άξονα (DRO).
Ο φρουρός Τσακ είναι διαθέσιμος.
 |

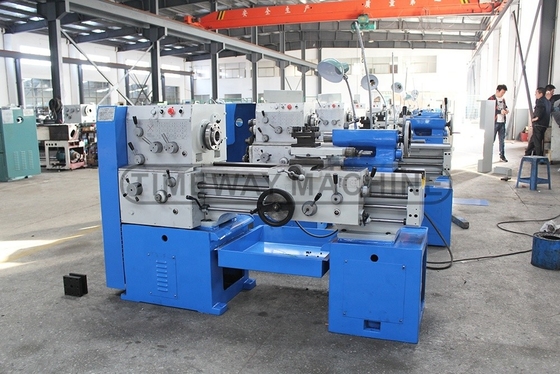

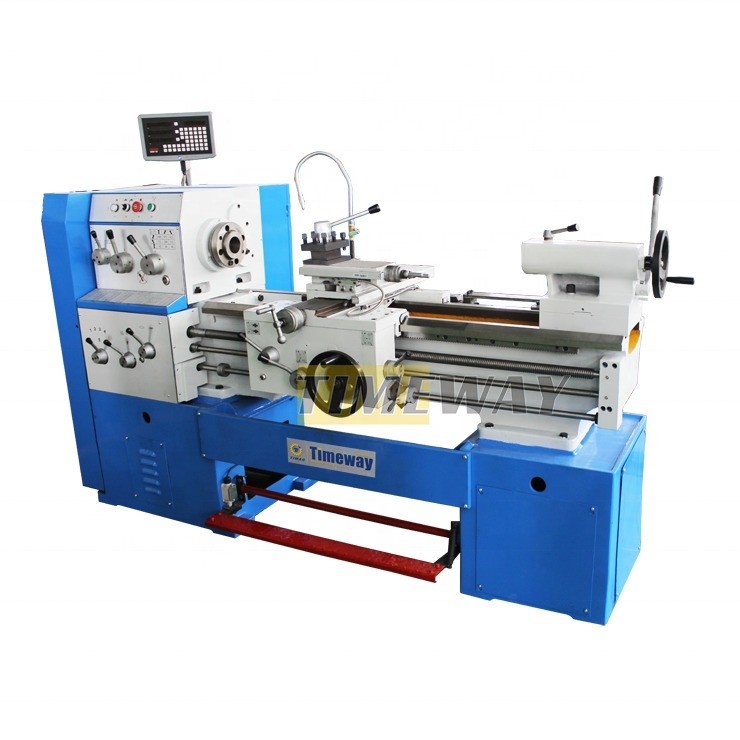

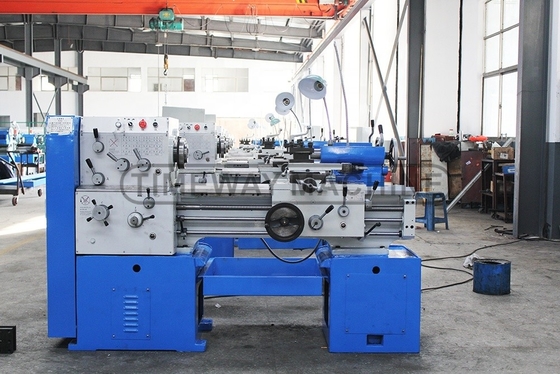

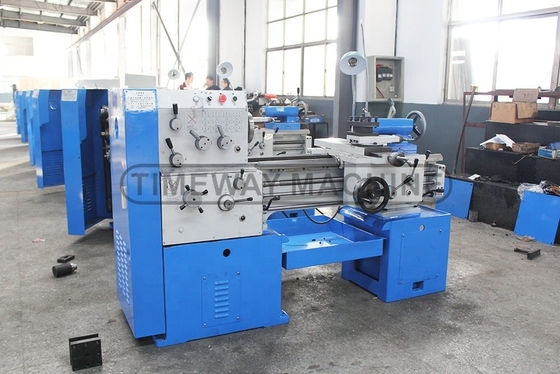

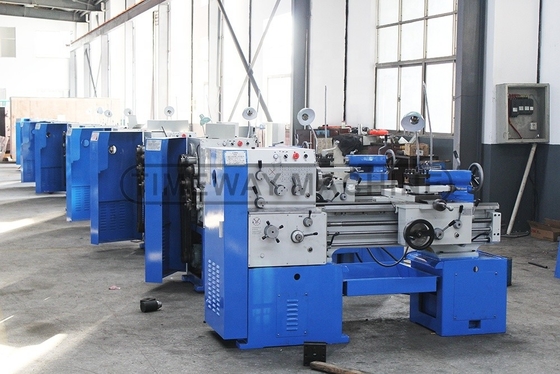

16 1600 r.p.m. Μεταλλικό Στροφείο Υψηλής ακρίβειας Μίνι Στροφείο Μηχανικό Εργαλεία με βάρος 1500 KG
Λεπτομέρειες:
| Τόπος καταγωγής: | Χενάν, Κίνα |
| Μάρκα: | TIMEWAY |
| Αριθμό μοντέλου: | FL-400F |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $9,000.00/sets 1-2 sets |
| Συσκευασία λεπτομέρειες: | Ξύλινα περιβλήματα (μπορούν να απολυμαστούν) |
| Δυνατότητα προσφοράς: | 500 σετ/σετ ανά μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Μέγιστο μήκος του εργασιακού υλικού (mm): | 1000 | Περιοχή ταχύτητας σπινδέλου (rpm): | 16 - 1600 στροφές/ώρα |
|---|---|---|---|
| Ικανότητα επεξεργασίας: | Ελαφρύ καθήκον | πλάτος του κρεβατιού (mm): | 360 |
| Τύπος: | Οριζόντια | Δύναμη κινητήρα σπινδέλου ((kW): | 4 |
| Τετάρτη: | 220V/380V/400V/415V/440V | Μέγεθος (L*W*H): | 2450x1150x1750mm |
| Βάρος (kg): | 1500 κιλά | Εγγύηση: | 1 έτος |
| Βασικά σημεία πώλησης: | Εξοικονόμηση ενέργειας | Τύπος εμπορίας: | Συνηθισμένο προϊόν |
| Έκθεση δοκιμής μηχανής: | Παροχή | Ελέγχος εξόδου με βίντεο: | Παροχή |
| Εγγύηση βασικών εξαρτημάτων: | 1 έτος | CNC ή όχι: | Κανονικό |
| Αυτόματη βαθμολογία: | Εγχειρίδιο | Στυλ μηχανής: | Περιστρεφόμενη μηχανή τόρνου |
| Δύναμη (w): | 4KW | Μέγιστη διάμετρος ταλάντευσης: | 400 χιλιοστά |
| Μέγιστη ταλάντευση πέρα από τη Gap: | 560 mm | Πλάτος του κρεβατιού: | 360mm |
| Μέρος της ράβδου εργαλείου: | 25X25MM | Υψόμετρο κέντρου: | 200 χιλιοστά |
| Χρώμα μηχανής: | Προαιρετικό | Υπόθεση: | Νέο |
| Στρίψιμο σπινδέλου ((mm): | 52 | Εφαρμόσιμες βιομηχανίες: | Ξενοδοχεία, καταστήματα ένδυσης, καταστήματα δομικών υλικών, καταστήματα επισκευής μηχανημάτων, εργο |
| Τοποθεσία αίθουσας επίδειξης: | Καναδάς, Ηνωμένες Πολιτείες, Ιταλία, Γερμανία, Μεξικό, Ισπανία, Νότια Αφρική, Αυστραλία | Βασικά συστατικά: | Ρουλεμάν, αντλία, εργαλείο, μηχανή |
| Μαξ. Στροφή μήκους (mm): | 850 χιλ. | Έτος: | 2021 |
| Λιμάνι: | Λιμένες της Κίνας | ||
Περιγραφή προϊόντων
Περιγραφή των προϊόντων
Τρι-παγκόφτης | Κέντρο διαβίωσης |
Δοκίμαση με 4 σαγόνες | Εναρμονισμένο σύστημα στροφής |
Πίνακα προσώπου | Στρίψιμο |
Άνετα κέντρα | Κρατητής εργαλείων ταχείας αλλαγής |
Διάταξη καταδίωξης νήματος | Ψηφιακή ανάγνωση 2/3 άξονα |
Προστασία από ψεκασμό | Κάλυψη Chuck |
Πυροβόλο με λάδι | Κάλυψη βρόχου |
Φως εργασίας | Κάλυψη στύλου εργαλείου |
Σύστημα ψύξης | Πίνακα οδήγησης |
Σταθερή ξεκούραση | |
Ακολουθήστε την ανάπαυση | |
Αλλαγή ταχυτήτων | |
Μειωτικό μανίκι | |
Φρένο ποδιού | |
Πυροσβεστήρες θεμελιώδους κατασκευής | |
Τεχνουργείο και εργαλεία | |
Εγχειρίδιο λειτουργίας |
Προδιαγραφές | Μονάδα | FL-360F | FL-400F | FL-500F | FL-600F | |||
Μαξ. Γύρνα στο κρεβάτι. | χμ | 360 | 400 | 500 | 600 | |||
Μαξ. Κουμπή πάνω από το διασταυρούμενο διαδρόμιο. | χμ | 190 | 230 | 330 | 430 | |||
Μαξ. Κουμπή στο κενό. | χμ | 520 | 560 | 660 | 760 | |||
Πραγματικό μήκος διαχωρισμού | χμ | 200 | ||||||
Απόσταση από το κέντρο | χμ | 750/1000/1500/2000/3000 | ||||||
πλάτος κρεβατιού | χμ | 360 | ||||||
Τρύπα σπινθήρα | χμ | 52 (προαιρετικά: 82) | ||||||
Πύργος σπινθήρα | - | ISO-C6 | ||||||
Σπονδυλικός σπινθήρας | - | Μορς6 | ||||||
Ταχύτητες σπινθήρων | στροφές | 16-1600 (12 βήματα) | ||||||
Μετρικό εύρος πεδίων | χμ | 0.25-7 (17Kinds) | ||||||
Το εύρος των ιντσών | T.P.I. | 5-144 (30Kinds) | ||||||
Πεδίο πεδίων μονάδας | Μ.Π. | 0.25-3.5 (12 είδη) | ||||||
Διαμετρική περιοχή νήματος | Δ.Π. | 10-288 (30 είδη) | ||||||
Διαμήκη περιοχή τροφοδοσίας | mm/επαναστροφή | 0.0832-4.66 | ||||||
Πεδίο διασταυρούμενης τροφοδοσίας | mm/επαναστροφή | 0.048-2.69 | ||||||
Μέγιστη διαδρομή της κορυφαίας διαφάνειας | χμ | 95 | ||||||
Μέγιστη διαδρομή του διασταυρούμενου διαδρόμου | χμ | 180 | 200 | 250 | 250 | |||
Μέγιστο μέγεθος εργαλείου (W x H) | χμ | 20 x 20 | ||||||
Διάμετρος του μανίκου της ουράς | χμ | 65 | ||||||
Κουφός μανίκι | - | Μορς 4 | ||||||
Ταξίδι με μανίκι | χμ | 140 | ||||||
Κεντρικός κινητήρας | kw | 4 (προαιρετικά: 5.5/7.5) | ||||||
Δύναμη κινητήρα αντλίας ψυκτικού | kw | 0.125 | 0.125 | 0.125 | 0.125 | |||
Δύναμη κινητήρα ταχείας κίνησης | kw | 0.12 | 0.12 | 0.12 | 0.12 | |||
750 χιλιοστά | χιλιόγραμμο | 1350/1750 | 1400/1800 | 1500/1900 | 1600/2000 | |||
1000 χιλιοστά | χιλιόγραμμο | 1450/1850 | 1500/1900 | 1600/2200 | 1700/2100 | |||
1500 χιλιοστά | χιλιόγραμμο | 1600/2000 | 1650/2050 | 1750/2150 | 1900/2300 | |||
2000 χιλιοστά | χιλιόγραμμο | 1750/2150 | 1800/2200 | 1900/2300 | 2050/2450 | |||
3000 χιλιοστά | χιλιόγραμμο | 1900/2300 | 1950/2350 | 2050/2450 | 2150/2550 | |||
Μέγεθος συσκευασίας ((LxWxH) | χμ | 2250/2450/2950/3450/4450 x 1150 x 1750 | ||||||
4000 χιλιοστά | χιλιόγραμμο | 4100/4600 | 4300/4800 | 4500/5000 | 4700/5200 | |||
Λεπτομέρειες μηχανής
Η σειρά αυτή είναι ένα διάσημο μοντέλο για μεσαίου μεγέθους εργοστάσια στροφής.αύξηση της περιοχής εφαρμογής του εν λόγω μοντέλου σημαντικάΓια τη μείωση του μη παραγωγικού χρόνου, το μοντέλο αυτό μπορεί επίσης να εξοπλιστεί με ψηφιακή ανάγνωση 2 ή 3 άξων.
Πηγαίνετε να δείτε.
>> Τυπικό τρι-παγκόφιο ελαστικό, γρήγορη συμπίεση του εργασιακού μερίδιου.
Πηγαίνετε να δείτε.
>> Το κρεβάτι με πλευρά είναι κατασκευασμένο από υψηλής ποιότητας χυτοσίδηρο.
>> Οι σιδηροτροχιές καθοδήγησης είναι σκληρυμένες και αθλιωμένες, και η σκληρότητα είναι έως HRC52.
Πηγαίνετε να δείτε.
>> Αυτόματη τροφοδοσία και ταχεία τροφοδοσία στον άξονα X/Z·
>> Τύπος ΗΠΑ, Τύπος Ευρώπης,Ιταλικός τύποςεπιλογή θέσης ταχείας αλλαγής εργαλείου·
Πηγαίνετε να δείτε.
>> Μηχανολογικό στρογγυλοφρένο μέσω ζώνης αντοχής στην φθορά, για να κάνει γρήγορα το σπιντέλο να σταματήσει.
Δοκιμή - στρογγυλότητα και κυλινδρικότητα:
Ακριβής περιστροφή της εξωτερικής επιφάνειας της ράβδου, ακρίβεια δοκιμής:
Στρογγυλότητα: μικρότερη από 0,01 mm·
Κύλινδρος: μικρότερο από 0,025/300 mm
Δοκιμή - κατακόρυφη:
Ακριβότητα περιστροφής της τελικής επιφάνειας του δίσκου, ακρίβεια δοκιμής:
Σημικότητα: μικρότερη από 0,02/300 mm
Δοκιμή - τραχύτητα:
Επεξεργασία με ακρίβεια της εξωτερικής επιφάνειας της ράβδου, ακρίβεια δοκιμής: Ακαμψία: Ra1.6um
Δοκιμή περιστροφής νήματος:
Τά νήματα κοκκίνιστης στροφής (κόκκιστη: 1:16, Στροφή νήματος: 3,175 mm), μετά από δοκιμή με ειδική συσκευή μέτρησης, μπορεί να ανταποκριθεί σε σωρευτικό σφάλμα στροφής έως 0,015/25,4 mm.
Συμπληρωματικά μέρη δοκιμής(μόνο για οριζόντιο γρανάζιο CNC):
Όλα τα lathes CNC πρέπει να πραγματοποιήσουν μια τελική διαδικασία κοπής μετά από όλες τις τυποποιημένες επιθεωρήσεις του μηχανήματος, μέσω της κοπής εξωτερικής επιφάνειας, βήματα, επιφάνεια τόξου, κωνική επιφάνεια, κλπ.,για να επιθεωρηθεί η σταθερότητα του συστήματος CNC και η συνολική απόδοση της μηχανής.
Γιατί να Επιλέξετε Εμάς
Ρενίσαου (μόνο για οριζόντιο γρανάζιο CNC):
Πριν από την παράδοση, υιοθετεί λέιζερ RENISHAW του Ηνωμένου Βασιλείου για να κάνει δοκιμές δυναμικής ακρίβειας και αντιστάθμιση, έτσι ώστε το μηχάνημα να έχει την υψηλή ακρίβεια τοποθέτησης και την ακρίβεια επανατοποθέτησης.
