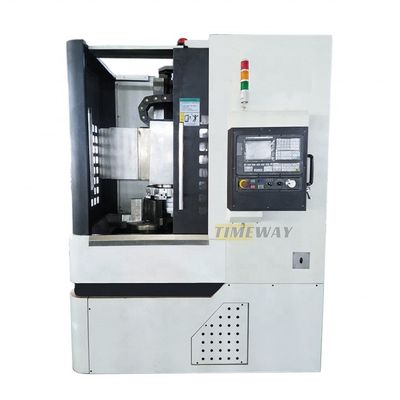

Υψηλής ακρίβειας κατακόρυφο κέντρο στροφής με τρύπα σπινδέλου 100 mm και τάση 220V/380V
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | TIMAC |
| Αριθμό μοντέλου: | Δοκιμαστικό σύστημα |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $30,000.00/sets 1-2 sets |
| Συσκευασία λεπτομέρειες: | Ξύλινα περιβλήματα (μπορούν να απολυμαστούν) |
| Δυνατότητα προσφοράς: | 150 σετ/σετ ανά μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος: | Βόρειος | Μέγιστο μήκος του εργασιακού υλικού (mm): | 500 |
|---|---|---|---|
| Ικανότητα επεξεργασίας: | Μεσαία βαρύτητα | πλάτος του κρεβατιού (mm): | 200 χιλιοστά |
| Δύναμη κινητήρα σπινδέλου ((kW): | 22 | Αριθμός σπινδάλων: | Μονό |
| Αριθμός αξόνων: | 2 | Δρόμος (άξονας Χ) ((mm): | 630 ΚΚ |
| Δρόμος (άξονας Z) ((mm): | 700 χιλ. | Τετάρτη: | 220V/380V |
| Σύστημα ελέγχου CNC: | FANUC | Σταθμοί σταθμών εργαλείων: | 4 |
| Βάρος (kg): | 6000 | Εγγύηση: | 1 έτος |
| Βασικά σημεία πώλησης: | Αυτοματοποιημένο | Έκθεση δοκιμής μηχανής: | Παροχή |
| Ελέγχος εξόδου με βίντεο: | Παροχή | Εγγύηση βασικών εξαρτημάτων: | 1 έτος |
| Μέγιστη γυρίζοντας διάμετρος: | 500 | Μέγιστη διάμετρος κλίσης: | 630 |
| Μέγεθος Chuck: | 400 | Ταχύτητα σπινθήρα: | 50-2000 |
| Εργαλείο μετά την διασταύρωση (X): | 400 | Γρήγορη ταχύτητα τροφοδοσίας στον άξονα X/Z: | 0.1-1000 |
| Τύπος γραμμής εργαλείου: | H8 | Μέγεθος τμήματος εργαλείου: | 32x32 |
| Ακριβότητα θέσης στον άξονα X/Z: | 0,006 | Ακριβότητα επανατοποθέτησης στον άξονα X/Z: | 0,008 |
| Υπόθεση: | Νέο | Στρίψιμο σπινδέλου ((mm): | 100 |
| Εφαρμόσιμες βιομηχανίες: | Εργαστήρια μηχανών, εργοστάσια παραγωγής, λιανική πώληση, κατασκευές, ενέργεια και εξορυκτικές εργασ | Τοποθεσία αίθουσας επίδειξης: | Αίγυπτος, Τουρκία, Ρουμανία |
| Βασικά συστατικά: | ΠΛΚ | Μαξ. Στροφή μήκους (mm): | 800 |
| Τύπος εμπορίας: | Άλλα | Μέγιστη ταχύτητα περιστροφής (rp.m): | 2000 στροφές ανά λεπτό |
| Λιμάνι: | Λιμάνι της Κίνας | ||
Περιγραφή προϊόντων
Περιγραφή των προϊόντων
ΓΚΚ, Πύργος ηλεκτρικών εργαλείων, ηλεκτρονικό τροχό χειρός, Σύστημα λιπαντικής, σύστημα ψύξης, Φωτήρα εργασίας, Δοκιμαστική λάμπα, Προστασία, Μεταλλουργός, Μέρη και συσκευές για την κατασκευή ή την κατασκευή συσκευών για την κατασκευή ή την κατασκευή οχημάτων Εργαλεία και εργαλειοθήκη, Οδηγίες λειτουργίας. | σύστημα FANUC CNC, Σύστημα CNC της SIEMENS, Κλιματιστικό, Μεταφορέας τσιπ τύπου αλυσίδας. |
Ειδικότητα | ΕΝΩΡΙΑ | Επικεφαλής | Επικεφαλής |
Μέγιστη διάμετρος περιστροφής | χμ | 400 | 500 |
Μέγιστη διάμετρος κλίσης | χμ | 630 | 630 |
Μέγεθος τσουλήθρου | 8/15" | 10715° | |
Ταχύτητα σπινδέλου | στροφές | 50-2000 | 50-2000 |
Εργαλείο μετά την διασταύρωση (X) | χμ | 410 | 400 |
Βιότατη πορεία της στήλης του εργαλείου (Z) | χμ | 500 | 600 |
Ταχύτητα τροφοδοσίας στον άξονα X/Z | mm/min | 0.1-1000 | 0.1-1000 |
Γρήγορη ταχύτητα τροφοδοσίας στον άξονα X/Z | m/min | Ασφάλεια, 1/10 | 16/12 |
Τύπος στύλου εργαλείου | Β6 | H8 | |
Μέγεθος τμήματος εργαλείου | χμ | 32x32 | 32x32 |
Ακριβότητα θέσης στον άξονα X/Z | χμ | 0.018 | 0.006 |
Ακριβότητα επανατοποθέτησης στον άξονα X/Z | χμ | 0.006 | 0.008 |
Κύρια ισχύς κινητήρα | kw | 22 | 18.5/22 |
Δύναμη κινητήρα τροφοδοσίας στον άξονα Χ | kw | 2.5 | 2 |
Δύναμη κινητήρα τροφοδοσίας στον άξονα Z | kw | 2.5 | 3 |
Δρόμος τροφοδοσίας του κινητήρα στον άξονα X/Z | NM | 15 | 10 |
Βάρος της μηχανής | χιλιόγραμμο | 4700 | 5000 |
Λεπτομέρειες μηχανής
1Η σειρά CNC μονό στήλη κατακόρυφο γύρισμα έχει σχεδιαστεί απορροφώντας σύγχρονες προηγμένες τεχνικές σχεδιασμού και κατασκευής και χρησιμοποιώντας CAD μέθοδος βελτιστοποίησης σχεδιασμού,Χρησιμοποιώντας την τελευταία ιδέα σχεδιασμού και εξοπλίζοντας με εγχώρια και ξένα προηγμένα χαρακτηριστικά. 2. Να συνειδητοποιήσει ισχυρή κοπή στην απόδοση της δομής, το βάρος υπερβολικού φορτίου του τραπεζιού εργασίας, το μηχάνημα υψηλή δυναμική και στατική δυσκαμψία, όλη την ασφάλεια κίνησης και τη σταθερότητα,μακρά διάρκεια ζωής και υψηλή αποδοτικότητα επεξεργασίας3. Το μηχάνημα είναι κατάλληλο για εργαλεία κοπής χάλυβα και καρβιδίων υψηλής ταχύτητας, επεξεργασία εργαστηρίων όλων των σιδηρούχων και μη σιδηρούχων μετάλλων και ορισμένων μη μεταλλικών υλικών. 4.Το μηχάνημα μπορεί να ολοκληρώσει τη διαδικασία της ακατέργαστης και να ολοκληρώσει την περιστροφή μέσα και έξω κύλινδροΗ μηχανή αποτελείται κυρίως από στήλη, τραπέζι εργασίας, δοκάρι, κατακόρυφο εργαλειοστάσιο, κύριο κιβώτιο ταχυτήτων,Μηχανισμός ανύψωσης δέσμης, κάθετος μηχανισμός τροφοδοσίας μετά το εργαλείο, συσκευή προστασίας καθοδήγησης δέσμης, πλήρης μηχανή πλήρης θήκης, ηλεκτρικό σύστημα, υδραυλικό σύστημα, σύστημα ψύξης, κλπ.
Πηγαίνετε να δείτε.
>>Το εργαστήριο χρησιμοποιεί ολοκληρωμένη, υψηλής ακαμψίας, υψηλής ακρίβειας και σύντομη δομή αγωγού σταθερού τύπου,ο σπινδύλος είναι εξοπλισμένος με ένα σύνολο στροφικών ρουλεμάν υψηλής ακρίβειας και ένα σύνολο διπλών σειρών μικρών κυλινδρικών ρουλεμάν. συμπαγή δομή, ταυτόχρονα αντέχουν ακτινοβολία φορτίο, το αξιακό φορτίο και την κλίση στιγμή, και κάτω από την υπερφόρτωση ελαστική παραμόρφωση είναι μικρή,βελτιώθηκε η ακρίβεια περιστροφής του τραπεζιού εργασίας και η ικανότητα μεταφοράς.
Πηγαίνετε να δείτε.
>> Τέσσερις σταθμούς ηλεκτρικό εργαλείο-στοιχείο: υψηλή ακρίβεια τοποθέτησης, μεγάλη δύναμη συμπίεσης, μεγάλη χωρητικότητα φόρτωσης, σταθερή και αξιόπιστη.μεγαλύτερη δύναμη συμπίεσης.
Πηγαίνετε να δείτε.
>>Οι πελάτες μπορούν να επιλέξουν FANUC, SIEMENS ή KND, άλλα συστήματα CNC.
Πηγαίνετε να δείτε.
>>Σύμφωνα με τις ειδικές απαιτήσεις, ολόκληρο το κάλυμμα του μηχανήματος, μεταγωγέας τσιπ。
Δοκιμή - στρογγυλότητα και κυλινδρικότητα:
Ακριβής περιστροφή της εξωτερικής επιφάνειας της ράβδου, ακρίβεια δοκιμής:
Στρογγυλότητα: μικρότερη από 0,01 mm·
Κύλινδρος: μικρότερο από 0,025/300 mm
Δοκιμή - κατακόρυφη:
Ακριβότητα περιστροφής της τελικής επιφάνειας του δίσκου, ακρίβεια δοκιμής:
Σημικότητα: μικρότερη από 0,02/300 mm
Δοκιμή - τραχύτητα:
Επεξεργασία με ακρίβεια της εξωτερικής επιφάνειας της ράβδου, ακρίβεια δοκιμής: Ακαμψία: Ra1.6um
Δοκιμή περιστροφής νήματος:
Τά νήματα κοκκίνιστης στροφής (κόκκιστη: 1:16, Στροφή νήματος: 3,175 mm), μετά από δοκιμή με ειδική συσκευή μέτρησης, μπορεί να ανταποκριθεί σε σωρευτικό σφάλμα στροφής έως 0,015/25,4 mm.
Συμπληρωματικά μέρη δοκιμής(μόνο για στροφή CNC):
Όλα τα lathes CNC πρέπει να πραγματοποιήσουν μια τελική διαδικασία κοπής μετά από όλες τις τυποποιημένες επιθεωρήσεις του μηχανήματος, μέσω της κοπής εξωτερικής επιφάνειας, βήματα, επιφάνεια τόξου, κωνική επιφάνεια, κλπ.,για να επιθεωρηθεί η σταθερότητα του συστήματος CNC και η συνολική απόδοση της μηχανής.
Γιατί να Επιλέξετε Εμάς
Ρενισάου ιντερφερόμετρος λέιζερ (μόνο για κολοσσό CNC):
Πριν από την παράδοση, υιοθετεί λέιζερ RENISHAW του Ηνωμένου Βασιλείου για να κάνει δοκιμές δυναμικής ακρίβειας και αντιστάθμιση, έτσι ώστε το μηχάνημα να έχει την υψηλή ακρίβεια τοποθέτησης και την ακρίβεια επανατοποθέτησης.
