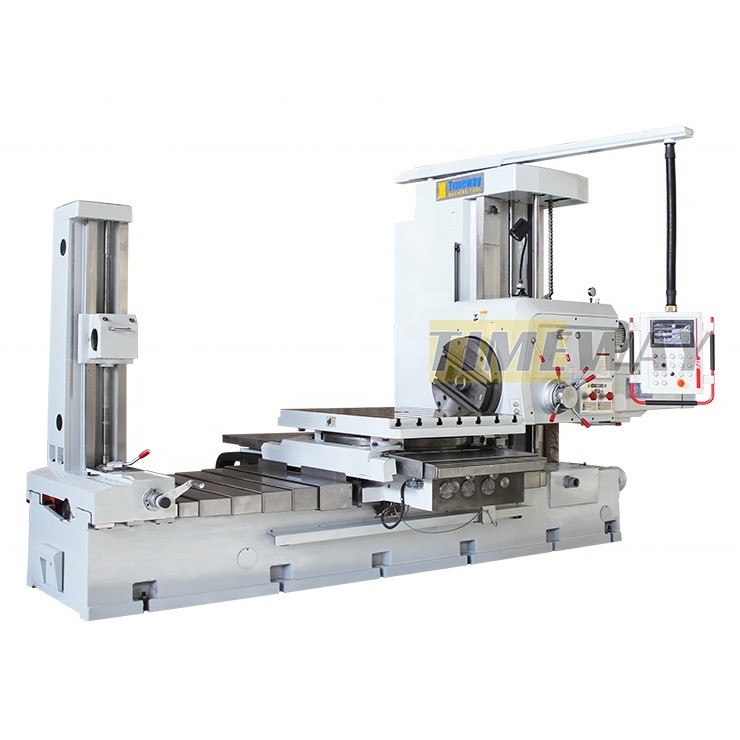

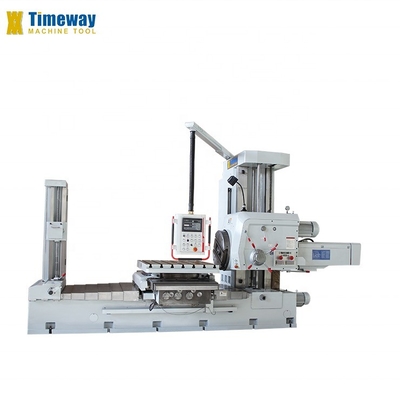

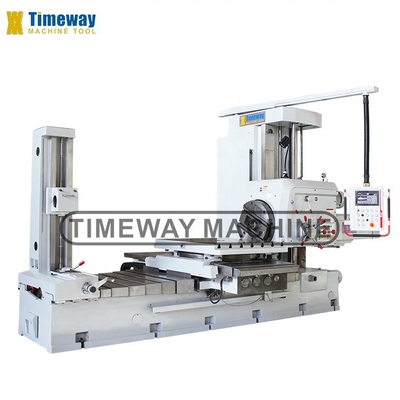

Τυπική CNC οριζόντια μηχανή τρύπησης και άλεσης με ψηφιακή οθόνη 4 άξων
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | TIMAC |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $50,000.00/sets 1-2 sets |
| Συσκευασία λεπτομέρειες: | Δαχτυλίδι από ξύλο ή ξύλινη θήκη |
| Δυνατότητα προσφοράς: | 150 σύνολο/σύνολα ανά Έτος |
|
Λεπτομερής ενημέρωση |
|||
| Μέγεθος πίνακα (mm): | 22 | Διάδρομος τραπεζιού (X) (mm): | 900 χιλιοστά |
|---|---|---|---|
| Διάδρομος τραπεζιού (Y) (mm): | 900 χιλιοστά | Διάδρομος τραπεζιού (Z) (mm): | 1400 χιλιοστά |
| Αριθμός αξόνων: | 4 | Δρόμος (άξονας W) (mm): | 600 χιλιοστά |
| Ελέγχος εξόδου με βίντεο: | Παροχή | Έκθεση δοκιμής μηχανής: | Παροχή |
| Τύπος εμπορίας: | Συνηθισμένο προϊόν | Εγγύηση βασικών εξαρτημάτων: | 1 έτος |
| Βασικά συστατικά: | Μηχανή, εργαλείο | Περιοχή ταχύτητας σπινδέλου (rpm): | 1800 στροφές/ώρα |
| Τύπος: | Οριζόντια | Υπόθεση: | Νέο |
| CNC ή όχι: | Κανονικό | Κατανάλωση: | 150SETS/YEAR |
| Τετάρτη: | 380v | Μέγεθος (L*W*H): | 5016*3867*3148mm |
| Βάρος (T): | 11.5 τ | Εγγύηση: | 1 έτος |
| Βασικά σημεία πώλησης: | Πολυλειτουργικό | Εφαρμόσιμες βιομηχανίες: | Κατασκευαστική μονάδα |
| Τοποθεσία αίθουσας επίδειξης: | Αίγυπτος, Γαλλία, Ινδονησία, Μαρόκο, Χιλή, Αλγερία, Νότια Αφρική, Κιργιστάν, Ιαπωνία, Αυστραλία | Διάμετρος σπινθήρα: | 110 χιλιοστά |
| Στρίψιμο σπινθήρα: | Όχι Μορς.6 | Μαξ. ροπή σπινθήρα: | 1225N.m. |
| Δυναμική στροφής άξονας: | 12250 Ν | Ρυθμίσεις ταχύτητας περιστροφής: | 22 |
| Σειρά ταχύτητας αξόνων: | 8-1000 στροφές ανά λεπτό | Σπινδάλιο Κύρια ισχύς κινητήρα: | 7.5kw |
| Πίνακα με την όψη Μαξ. ροπή: | 1960N.m. | Διάμετρος της πλάκας που βλέπει προς τα έξω: | 600 χιλιοστά |
| Περισσότερη ταχύτητα: | 4-200 στροφές ανά λεπτό | Λιμάνι: | Λιμάνι της Κίνας |
Περιγραφή προϊόντων
Περιγραφή των προϊόντων
οριζόντια μηχανή τρύπησης και φρένασης
Οι κλασικές σειρές οριζόντιων μηχανών φρέσκωσης και τρύπησης είναι ιδιαιτέρως κατάλληλες για την ακατέργαστη και τελική τρύπηση καθώς και
Μεγάλο, μεσαίου μεγέθους και τύπου κουτιού συστατικά αλεύρι.
τροφοδοσία της επίδειξης της πλάκας γλιστρισμού ανάπαυσης. περιστροφή worktable χρησιμοποιεί μια 4 * 90 οπτική συσκευή θέσης κατάλληλη για μεγάλο κύκλο εργαλείου
Το σύστημα μέτρησης ακριβείας DRO πληροί τις απαιτήσεις συντεταγμένων και γραμμών του εργασιακού τμήματος.
Μεγάλο, μεσαίου μεγέθους και τύπου κουτιού συστατικά αλεύρι.
τροφοδοσία της επίδειξης της πλάκας γλιστρισμού ανάπαυσης. περιστροφή worktable χρησιμοποιεί μια 4 * 90 οπτική συσκευή θέσης κατάλληλη για μεγάλο κύκλο εργαλείου
Το σύστημα μέτρησης ακριβείας DRO πληροί τις απαιτήσεις συντεταγμένων και γραμμών του εργασιακού τμήματος.
Ειδικότητα
1Υψηλής ποιότητας σπινδύλα: Ο μηχανισμός τριών στρωμάτων εξασφαλίζει υψηλή ακρίβεια περιστροφής και η στήριξη τριών σημείων παρέχει υψηλή ακαμψία και ακρίβεια.
2.Χρησιμοποιήσιμη διάταξη: Ο πίνακας λειτουργίας κρεμάσματος παρέχει ευέλικτη και βολική κεντρική λειτουργία. Η υδραυλική προεπιλογή ελέγχει την ταχύτητα και το ρυθμό τροφοδοσίας.

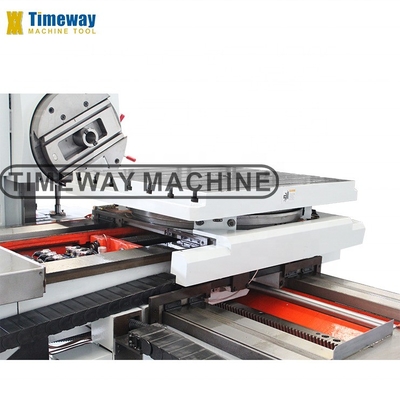

3Ακριβής και σταθερή οπτική στόχευση: Η συσκευή οπτικής στόχευσης 4*90 του τραπεζιού εργασίας εξασφαλίζει υψηλή ακρίβεια τοποθέτησης και υψηλή ακρίβεια κατά τη στροφή.
4. Ηλεκτρο-υδραυλική κλειδαριά: Όλα τα κινούμενα εξαρτήματα διαθέτουν ηλεκτρο-υδραυλικά κλειδαριά. Μόνο ένα εξαρτήμα κινείται ενώ τα άλλα συμπίπτονται αυτόματα.
5Το στρώμα: Το υψηλής ποιότητας χύτευμα διαθέτει γυαλισμένες και σκληρυμένες οδοντόδρομους.
6Πίνακας χειρισμού: Διαθέσιμος σε ρυθμίσεις κρεμασμένων ή κουνιστών βραχίονων, ο πίνακας χειρισμού είναι εύκολος στη χρήση και μειώνει την κόπωση του χειριστή.
7.Εσωτερικός σχεδιασμός: Εύκολη εγκατάσταση, σταθερή και ακριβής με πλήρως κλειστή δομή για την αποτροπή του λάδου, του ψυκτικού υγρού και των θραύσεων
Εισβολή.
8.Στήλη: Κατασκευασμένη από υψηλής ποιότητας χύτευμα με γήπεδο και σκληροποιημένα οδοί, ο βελτιστοποιημένος δομικός σχεδιασμός υποστηρίζει εύκολα τη συναρμολόγηση.
9Προστατευτικό κάλυμμα: Οι συγκολλημένες πλάκες χάλυβα υψηλής ποιότητας αποτελούν ένα εξαιρετικό προστατευτικό κάλυμμα.
10Η πίεση ρυθμίζεται μέσω βαλβίδας ανακούφισης.

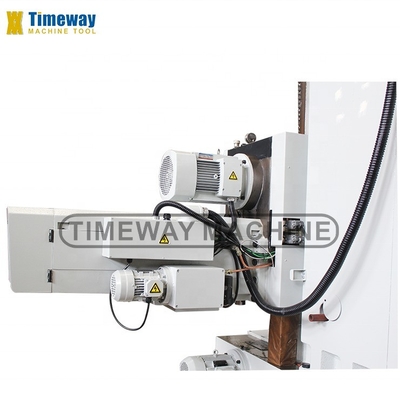

11Η κύρια ταχύτητα ελέγχεται μέσω διακόπτες στο ίδιο το κεφάλι, είναι δυνατές διάφορες ταχύτητες περιστροφής.
2.Χρησιμοποιήσιμη διάταξη: Ο πίνακας λειτουργίας κρεμάσματος παρέχει ευέλικτη και βολική κεντρική λειτουργία. Η υδραυλική προεπιλογή ελέγχει την ταχύτητα και το ρυθμό τροφοδοσίας.
3Ακριβής και σταθερή οπτική στόχευση: Η συσκευή οπτικής στόχευσης 4*90 του τραπεζιού εργασίας εξασφαλίζει υψηλή ακρίβεια τοποθέτησης και υψηλή ακρίβεια κατά τη στροφή.
4. Ηλεκτρο-υδραυλική κλειδαριά: Όλα τα κινούμενα εξαρτήματα διαθέτουν ηλεκτρο-υδραυλικά κλειδαριά. Μόνο ένα εξαρτήμα κινείται ενώ τα άλλα συμπίπτονται αυτόματα.
5Το στρώμα: Το υψηλής ποιότητας χύτευμα διαθέτει γυαλισμένες και σκληρυμένες οδοντόδρομους.
6Πίνακας χειρισμού: Διαθέσιμος σε ρυθμίσεις κρεμασμένων ή κουνιστών βραχίονων, ο πίνακας χειρισμού είναι εύκολος στη χρήση και μειώνει την κόπωση του χειριστή.
7.Εσωτερικός σχεδιασμός: Εύκολη εγκατάσταση, σταθερή και ακριβής με πλήρως κλειστή δομή για την αποτροπή του λάδου, του ψυκτικού υγρού και των θραύσεων
Εισβολή.
8.Στήλη: Κατασκευασμένη από υψηλής ποιότητας χύτευμα με γήπεδο και σκληροποιημένα οδοί, ο βελτιστοποιημένος δομικός σχεδιασμός υποστηρίζει εύκολα τη συναρμολόγηση.
9Προστατευτικό κάλυμμα: Οι συγκολλημένες πλάκες χάλυβα υψηλής ποιότητας αποτελούν ένα εξαιρετικό προστατευτικό κάλυμμα.
10Η πίεση ρυθμίζεται μέσω βαλβίδας ανακούφισης.
11Η κύρια ταχύτητα ελέγχεται μέσω διακόπτες στο ίδιο το κεφάλι, είναι δυνατές διάφορες ταχύτητες περιστροφής.
Προδιαγραφές | Μονάδες | TPX-110B | TPX-110C | TPX-110D | ||
Στρίψιμο | Διάμετρος | χμ | 110 | 110 | 110 | |
Στενός | Όχι Μορς.6 | Όχι Μορς.6 | Όχι Μορς.6 | |||
Μέγιστη ροπή | Ε.μ. | 1225 | 1225 | 1225 | ||
Μέγιστη αξιωτική ώθηση | N | 12250 | 12250 | 12250 | ||
Ρυθμίσεις ταχύτητας | - | 22 | 22 | 22 | ||
Πεδίο ταχύτητας | στροφές | 8-1000 | 8-1000 | 8-1000 | ||
Κύρια ισχύς κινητήρα | kw | 7.5 | 7.5 | 7.5 | ||
Πλάκα με την όψη | Μέγιστη ροπή | Ε.μ. | 1960 | 1960 | 1960 | |
Διάμετρος | χμ | 600 | 600 | 600 | ||
Πεδίο ταχύτητας | στροφές | 4-200 | 4-200 | 4-200 | ||
Ρυθμίσεις ταχύτητας | - | 18 | 18 | 18 | ||
Εργασιακό τραπέζι | Μέγεθος | χμ | 1100*960 | 1100*960 | 1250*1100 | |
Μαξ. φορτίο. | χιλιόγραμμο | 5000 | 5000 | 5000 | ||
Μέγεθος T-slot | χμ | 22 | 22 | 22 | ||
Αριθμός των τρυπών T | 7 | 7 | 7 | |||
Πεδίο επεξεργασίας | Διάδρομος μέγιστος άξονα Χ | χμ | 900 | 1250 | 1600 | |
Μέγιστη διαδρομή στον άξονα Y | χμ | 900 | 900 | 1200 | ||
Οξέα Z μέγιστη διαδρομή | χμ | 1400 | 1400 | 1400 | ||
Δράση μέγιστη του άξονα W (στροφή) | χμ | 600 | 600 | 600 | ||
Διάδρομος μέγιστος άξονα U (προς το μέρος της πλάκας διαδρόμου) | χμ | 180 | 180 | 180 | ||
Γωνία περιστροφής του άξονα Β | ° | 360 | 360 | 360 | ||
Ελάχιστη απόσταση ανάμεσα στο σπιντέλο και το τραπέζι εργασίας | χμ | 0 | 0 | 0 | ||
Τροφή | Ταχεία διαδρομή X/Y/Z/W | mm/min | 2500 | 2500 | 2500 | |
Πεδίο τροφοδοσίας άξονων για κάθε στροφή σπινδέλου | mm/επαναστροφή | 0.04-6/0.01-1.88 | 0.04-6/0.01-1.88 | 0.04-6/0.01-1.88 | ||
Πεδίο ταχύτητας ((X) | mm/min | - | - | - | ||
Ακριβότητα | Λεπτομετρική ακρίβεια ανάγνωσης (άξονας Χ/Υ/Ζ) | χμ | 0.005 | 0.005 | 0.005 | |
Λεπτομετρική ακρίβεια ανάγνωσης ((άξονας Β) | ° | 0.001 | 0.001 | 0.001 | ||
Γενικές προδιαγραφές | Διάμετροι ((L*W*H) | χμ | 4910*2454*2750 | 4910*2870*2750 | 5028*3359*3079 | |
Βάρος της μηχανής | χιλιόγραμμο | 11500 | 13000 | 14000 | ||
Κανονισμός:
MT6 σπινδύλα (110 mm)
Μετρικός σπινδύλος 80 (130 mm)

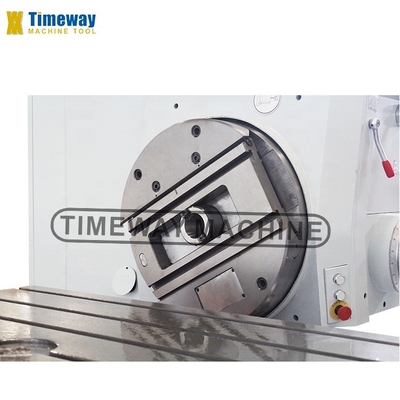

Πλάκα με την όψη
Κρατητής εργαλείων
Φως εργασίας
Σύστημα ψύξης
Υδραυλικό σύστημα
Αντλία λίπανσης
Αντλία λίπανσης
ΝΕΟΥΑΛΛ Αξός Χ/Υ DRO
Ελέγχος PLC MITSUBISHI
Ηλεκτρικά εξαρτήματα με σήμα CE
Επεξεργασμένα σχοινιά και μπουλόνια θεμελίων
Εργαλεία χειρισμού
Εργαλεία χειρισμού
Εγχειρίδιο λειτουργίας
Προαιρετικό:
ISO50 (7:24) σπινδύλα
ΝΕΟΥΑΛΛ Αξός Ζ DRO
Πίσω στήλη
Συσκευή στροφής και γρανάζια
