Τύπος ορθογώνιας κατεύθυνσης Οικουμενική οριζόντιας φρένας για μέταλλο
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | TIMAC, TIMEWAY |
| Αριθμό μοντέλου: | UM320D |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $9,800.00/sets 1-2 sets |
| Συσκευασία λεπτομέρειες: | Ξύλινη παλέτα ή ξύλινη περίπτωση |
| Δυνατότητα προσφοράς: | 800 σετ/σετ ετησίως |
|
Λεπτομερής ενημέρωση |
|||
| Διάδρομος τραπεζιού (X) (mm): | 800 | Ικανότητα επεξεργασίας: | Ελαφρύ καθήκον |
|---|---|---|---|
| Διάδρομος τραπεζιού (Y) (mm): | 300 | Διάδρομος τραπεζιού (Z) (mm): | 350 |
| Στρίψιμο σπινθήρα: | ISO40 | Περιοχή ταχύτητας σπινδέλου (rpm): | 40 - 1300 στροφές/ώρα |
| Τύπος: | Παγκόσμια | Δύναμη κινητήρα σπινδέλου ((kW): | 2.2 |
| Τετάρτη: | 380V/50Hz | Μέγεθος (L*W*H): | 1700*1500*2150 |
| Βάρος (kg): | 1800 | Εγγύηση: | ένα έτος |
| Βασικά σημεία πώλησης: | Ανταγωνιστική τιμή | Τύπος εμπορίας: | Συνηθισμένο προϊόν |
| Έκθεση δοκιμής μηχανής: | Παροχή | Ελέγχος εξόδου με βίντεο: | Παροχή |
| Εγγύηση βασικών εξαρτημάτων: | 2 έτη | Μέγεθος πίνακα: | 1250*320mm(1500*320mm) |
| Ταξιδεύσεις στο τραπέζι ((X/Y/Z): | 800*300*350mm | Τ-σχισμή ((Αριθ. / πλάτος / πλάτος): | 3/14/70 χιλιοστά |
| Μέγιστο βάρος του τραπεζιού: | 300 κιλά | Τύπος οδήγησης (X/Y/Z): | Κροταφίδα/Δικανάγωνο/Δικανάγωνο |
| Ταχύτητα σπινθήρα: | 40-1300 στροφές ανά λεπτό (12 βήματα) | Στρίψιμο σπινθήρα: | ISO40 ((H), ISO40 ((V) |
| Γωνία κλίσης του τραπεζιού: | 45° ((Αριστερά και δεξιά) | Βάρος: | 1550/1800 κιλά |
| Δύναμη: | 2.2kW | Αριθμός αξόνων: | 2 |
| Υπόθεση: | Νέο | Εφαρμόσιμες βιομηχανίες: | Εμπορεία ενδυμάτων, Εμπορεία δομικών υλικών, Κατασκευαστική μονάδα, Εργοστάσιο τροφίμων και ποτών, Γ |
| Τοποθεσία αίθουσας επίδειξης: | Κένυα, Αργεντινή, Νότια Κορέα, ΗΑΕ, Νότια Αφρική, Ουκρανία, Ιταλία, Γερμανία, Ινδονησία, Πακιστάν | Βασικά συστατικά: | Μηχανή, εργαλείο |
| Επιτραπέζιο ταξίδι (χιλ.): | 800*300*350mm | Λιμάνι: | Λιμάνι της Κίνας |
Περιγραφή προϊόντων

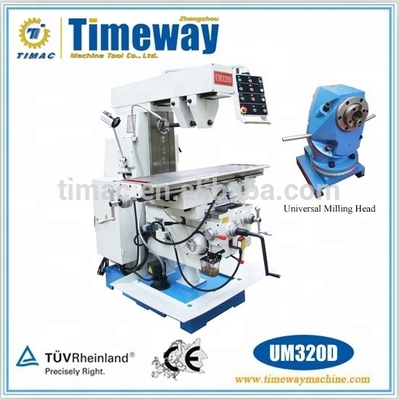

Οριζόντια οικουμενική αλεύρι (συνήθιστος αλεύρι)

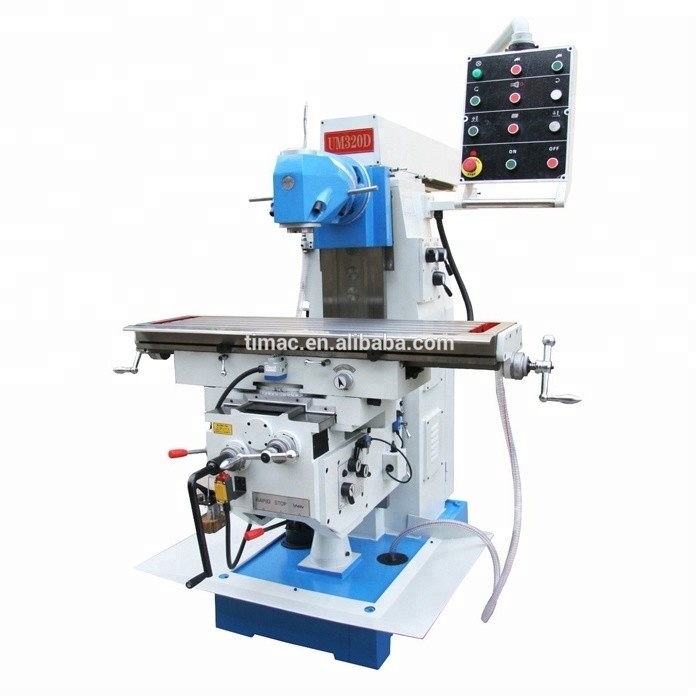

UM320D
Κύρια προοπτικές
Περιγραφή του προϊόντος
Χαρακτηριστικά:
- Σκληρό, βαρύ μηχανικό πλαίσιο με αποδεδειγμένο σχεδιασμό γόνατος και στήλης.
- Και οι τρεις άξονες με αυτόματη και γρήγορη τροφοδοσία από κιβώτιο ταχυτήτων.
- Εξοπλισμένο με δύο κρεμάστρες, εξασφαλίζει τη σταθερότητα της κοπής.
- Δυνατότητα περιστροφής πλάκας εργασίας ±45°, μπορεί να επιτύχει κλίση κοπής.
- Ο τυποποιημένος εξοπλισμός περιλαμβάνει θήκη, σύστημα ψύξης και κεντρικό σύστημα λίπανσης (χειροκίνητο ή ηλεκτρικό).
- Ορθογώνιο μονοπάτι καθοδήγησης στους άξονες Y/Z, υψηλή σταθερότητα· μονοπάτι καθοδήγησης κροταφίας στους άξονες X· όλα τα μονοπάτια καθοδήγησης και τα γρανάζια είναι σκληρυμένα και γείτονες.
- Ο κεντρικός πίνακας χειρισμού διευκολύνει τη λειτουργία και η ψηφιακή ανάγνωση είναι προαιρετική.
Τεχνική παράμετρος
| Προδιαγραφές | UM320D |
| Σπονδυλικός σπινθήρας | ISO40 ((V); ISO40 ((H) |
| Απόσταση από την κατακόρυφη μύτη του σπινέλου έως το τραπέζι | 0-390 mm |
| Απόσταση από την κεντρική γραμμή του οριζόντιου σπινδέλου έως το τραπέζι | 0-280 mm |
| Απόσταση από την κεντρική γραμμή του κάθετου σπινδέλου έως τη στήλη | 465 χιλιοστά |
| Απόσταση από την οριζόντια κεντρική γραμμή του σπινδέλου έως το κάτω μέρος του σφαιριού | 160 χιλιοστά |
| Πεδίο ταχύτητας σπινθήρα | 12 βήματα, 40-1300 στροφές/ώρα |
| Γωνία περιστροφής της κεφαλής άλεσης | ± 360° |
| Μέγεθος τραπεζιού (L × W) | 1250 × 320 mm (1500 × 320 mm) |
| Μετακίνηση τραπεζιού (X/Y/Z) | 600(800)/300/350mm (1100/300/350mm) |
| Πίνακας διαμήκης και διασταυρούμενης τροφοδοσίας (X/Y) | 8 βήματα, 22-555 mm/min |
| Περικάλωση κατακόρυφης τροφοδοσίας τραπεζού (Z) | 8 βήματα, 17-190 mm/min |
| Ταχύτητα ταχείας τροφοδοσίας στον άξονα X,Y | 1080 mm/min |
| Γρήγορη ταχύτητα τροφοδοσίας στον άξονα Z | 590 mm/min |
| Δύναμη τροφοδοσίας κινητήρα | 750W |
| Μαξ.φόρτωση του τραπεζιού εργασίας | 300 κιλά |
| Τετραγωνικές τρύπες (αριθ. / πλάτος / πλάτος) | 3/14/70 χιλιοστά |
| Τύπος οδού καθοδήγησης του άξονα Z | Τετράγωνο |
| Τύπος οδού καθοδήγησης του άξονα Y | Τετράγωνο |
| Τύπος οδού καθοδήγησης του άξονα Χ | Κροταβίδα |
| Κύρια ισχύς κινητήρα | 2.2kw |
| Συνολικές διαστάσεις (L × W × H) | 1700 × 1500 × 2150 mm |
| Μέγεθος συσκευασίας (ένα/δύο σετ) | 1680 × 1600 × 2250 mm/2300 × 1600 × 2250 mm |
| Δ.Δ.Α./Δ.Δ.Α. (μία σειρά) | 1650/1800 kg |

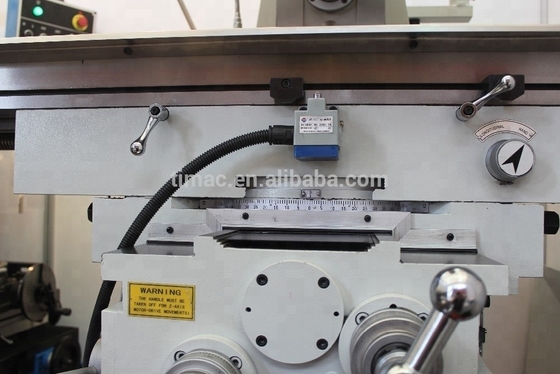

Λεπτομερείς εικόνες
Πραγματική Εικόνα στο Εργοστάσιο

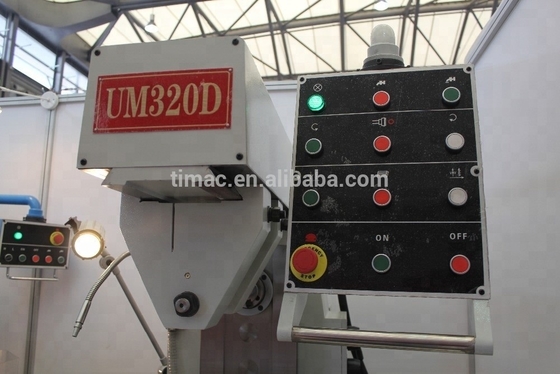

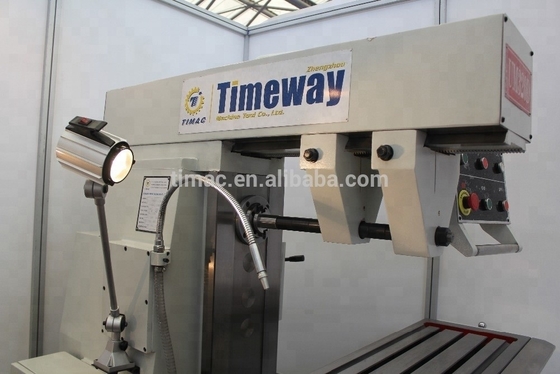

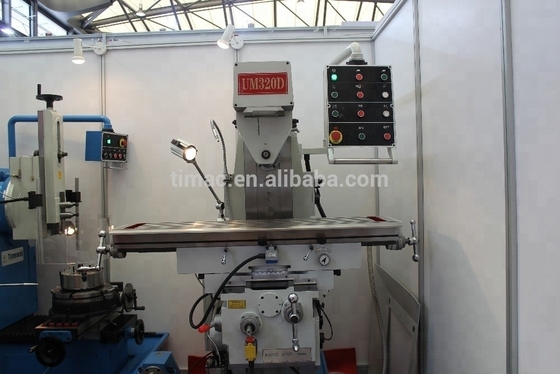

Το μηχάνημα παρουσιάστηκε στο China CNC Machine Tool Fair 2016 ((CCMT2016) στο Shanghai
Συζητήστε με τον πελάτη στο CCMT2016
