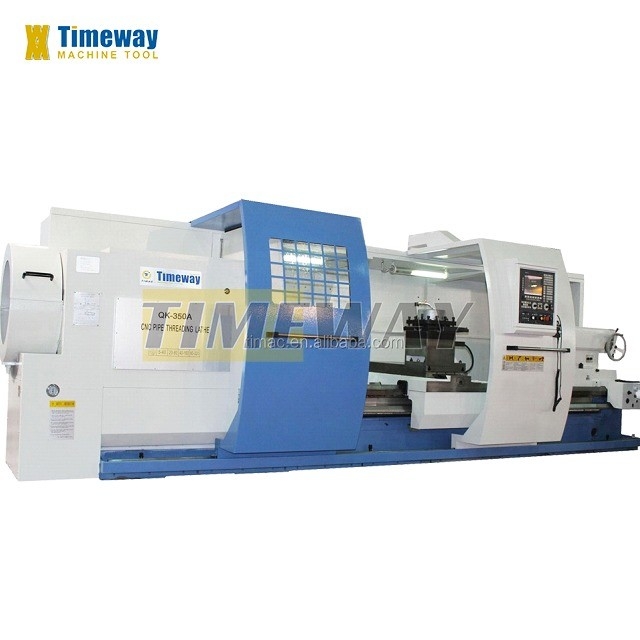

Εργαστήριο στροφήματος CNC οριζόντιας ράβδου σωλήνα βαρέος φόρτωμα
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | TIMAC |
| Αριθμό μοντέλου: | QK-350A |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $8,000.00/sets 1-2 sets |
| Συσκευασία λεπτομέρειες: | Ξύλινα περιβλήματα (μπορούν να απολυμαστούν) |
| Δυνατότητα προσφοράς: | 50 σετ/σετ ανά μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος: | Οριζόντια | Μέγιστο μήκος του εργασιακού υλικού (mm): | 5000 χιλ. |
|---|---|---|---|
| Δομή: | Επίπεδος τόρνος κρεβατιών | Ικανότητα επεξεργασίας: | Βαρύ φορτίο |
| πλάτος του κρεβατιού (mm): | 755 χιλ. | Δύναμη κινητήρα σπινδέλου ((kW): | 18.5 |
| Αριθμός σπινδάλων: | Δίδυμο | Αριθμός αξόνων: | 3 |
| Δρόμος (άξονας Χ) ((mm): | 1100 χιλιοστά | Δρόμος (άξονας Z) ((mm): | 730 χλστ |
| Ακριβότητα θέσης (mm): | 0,02 χιλ. | Επαναληπτότητα (X/Y/Z) (mm): | 0.01 |
| Μέγεθος (L*W*H): | 6300x2520x2120 χιλιοστά | Τετάρτη: | κατά αίτηση |
| Σύστημα ελέγχου CNC: | FANUC | Σταθμοί σταθμών εργαλείων: | Κανένα |
| Βάρος (kg): | 11000 | Εγγύηση: | 1 έτος |
| Βασικά σημεία πώλησης: | Αυτοματοποιημένο | Έκθεση δοκιμής μηχανής: | Παροχή |
| Ελέγχος εξόδου με βίντεο: | Παροχή | Εγγύηση βασικών εξαρτημάτων: | 1 έτος |
| Τύπος μηχανής: | Μηχανή στροφής CNC για την επεξεργασία πεταλών σωλήνων | Χρώμα: | Προσαρμοσμένη επιλογή |
| Μέγιστη διάμετρος σωλήνα: | 340 χιλιοστά | Ο άξονας άντεξε: | 355mm |
| Πλάτος κρεβατιών: | 755 χλστ | Μέγιστο βάρος του εργασιακού υλικού: | 5000 κιλά |
| Ταχύτητα σπινθήρα: | 5-320 στροφές ανά λεπτό ((4 βάρδιες, χωρίς βήματα) | Μέγιστη διάμετρος ταλάντευσης: | 1100 χιλιοστά |
| Βάρος: | 11000Kg | Δύναμη (w): | 18.5KW |
| Υπόθεση: | Νέο | Εφαρμόσιμες βιομηχανίες: | Κατασκευαστική μονάδα |
| Τοποθεσία αίθουσας επίδειξης: | Τουρκία, Βραζιλία, Ινδονησία, Ρωσία, Ρουμανία, Νότια Αφρική | Τύπος εμπορίας: | Συνηθισμένο προϊόν |
| Βασικά συστατικά: | Συσκευές και συσκευές για την κατασκευή ηλεκτρικών συσσωρευτών | Μέγιστη ταχύτητα περιστροφής (rp.m): | 320 στροφές ανά ώρα |
| Στρίψιμο σπινδέλου ((mm): | 355 m'm | Μαξ. Στροφή μήκους (mm): | 4800 |
| Λιμάνι: | Λιμάνι της Κίνας | ||
Περιγραφή προϊόντων
Περιγραφή των προϊόντων
Εφαρμογή:
Εμείς, η Timeway Machine πουλάμε 6", 8", 10", 14", 18" κούφους σπινθήρες CNC πετρελαϊκό γύρισμα χώρα σχεδιασμένο για να εκτελέσει όλα τα μεγέθη των νήματα που χρησιμοποιούνται στη βιομηχανία πετρελαίου και φυσικού αερίου, κεντρικό ύψος 385mm, 500mm, 550mm,650 χιλιοστά· απόσταση μεταξύ των κέντρων από 750 mm έως 5000 mm· 3 σαγόνες αυτοκεντρώσιμες ή 4 σαγόνες ανεξάρτητες σε κάθε πλευρά του κιβωτίου ταχυτήτων.
Χαρακτηριστικά:
1Ο στρογγυλομηχανισμός αναπτύχθηκε κυρίως για τη στροφή πετρελαϊκών πετρελαϊκών σωλήνων.
2. Είναι κατάλληλο για την περιστροφή αριστού είδους νήματα σωλήνων, και είναι επίσης μπορεί να χρησιμοποιηθεί ως καθολική CNC Lathe.
3Το μηχάνημα είναι απλό CNC γύρισμα που χρησιμοποιούν μισό κλειστό κύκλο σύστημα ελέγχου, το οποίο ανήκει σε δημοφιλές CNC σωλήνα νήμα γύρισμα.
4. Μπορεί να κόψει πολλά πολύπλοκα μέρη όπως άξονα, μανίκι και πιάτο, εσωτερικές και εξωτερικές κυλινδρικές επιφάνειες, επιφάνειες concal, hollows, τελικό επίπεδο, θάμνο, chamfer, νήμα βίδα, και ούτω καθεξής.
5Είναι κατάλληλο για επαναλαμβανόμενη και μεσαία παραγωγή παρτίδων κυρίως.
Εμείς, η Timeway Machine πουλάμε 6", 8", 10", 14", 18" κούφους σπινθήρες CNC πετρελαϊκό γύρισμα χώρα σχεδιασμένο για να εκτελέσει όλα τα μεγέθη των νήματα που χρησιμοποιούνται στη βιομηχανία πετρελαίου και φυσικού αερίου, κεντρικό ύψος 385mm, 500mm, 550mm,650 χιλιοστά· απόσταση μεταξύ των κέντρων από 750 mm έως 5000 mm· 3 σαγόνες αυτοκεντρώσιμες ή 4 σαγόνες ανεξάρτητες σε κάθε πλευρά του κιβωτίου ταχυτήτων.
Χαρακτηριστικά:
1Ο στρογγυλομηχανισμός αναπτύχθηκε κυρίως για τη στροφή πετρελαϊκών πετρελαϊκών σωλήνων.
2. Είναι κατάλληλο για την περιστροφή αριστού είδους νήματα σωλήνων, και είναι επίσης μπορεί να χρησιμοποιηθεί ως καθολική CNC Lathe.
3Το μηχάνημα είναι απλό CNC γύρισμα που χρησιμοποιούν μισό κλειστό κύκλο σύστημα ελέγχου, το οποίο ανήκει σε δημοφιλές CNC σωλήνα νήμα γύρισμα.
4. Μπορεί να κόψει πολλά πολύπλοκα μέρη όπως άξονα, μανίκι και πιάτο, εσωτερικές και εξωτερικές κυλινδρικές επιφάνειες, επιφάνειες concal, hollows, τελικό επίπεδο, θάμνο, chamfer, νήμα βίδα, και ούτω καθεξής.
5Είναι κατάλληλο για επαναλαμβανόμενη και μεσαία παραγωγή παρτίδων κυρίως.
Προδιαγραφές | Μονάδα | QK-120A | ΚΚ-190Α | QK-260A | QK-350A | QK-460A | |||||
Δυναμικότητα | Υψόμετρο του κέντρου | 385 | 500 | 550 | 650 | ||||||
Γύρνα στο κρεβάτι. | χμ | 770 | 1000 | 1100 | 1250 | ||||||
Γυρίστε την άμαξα. | χμ | 480 | 630 | 730 | 900 | ||||||
Εξωτερική διάμετρος σωλήνων | χμ | 120 | 190 | 70-260 | 114-340 | 300-460 | |||||
(χειροκίνητο χτύπημα) | |||||||||||
Μέγιστο μήκος του εργασιακού τμήματος | χμ | 750/1000/1500/2000/3000 | 1500/3000/5000 | 3000 | |||||||
Μέγιστο μήκος στροφής | χμ | 600/800/1350/1850/2850 | 1300/2800/4800 | 2800 | |||||||
Διάστημα οδήγησης | χμ | 550 | 755 | 1100 | |||||||
Στρίψιμο | Σφαιρίδιο | χμ | 130 | 200 | 275 | 355 | 465 | ||||
Πύργος σπινθήρα | C11 | Α2-15 | Α2-28 | ||||||||
Κεφαλαία | Βήμα της ταχύτητας του σπινδέλου ((Τρεις-φάση ασυνήθιστος κινητήρας) | Εγχειρίδιο 3 βήματα, αυτόματο 6 βήματα 16 ταχύτητες | Χειροκίνητο 2 βήματα, αυτόματο 4 βήματα 8 ταχύτητες | --- | --- | --- | |||||
Βήμα της ταχύτητας του σπινδέλου (κινητήρας μεταβλητής συχνότητας) | --- | --- | Αυτοκίνητη 4η ταχύτητα, αλλαγή ταχύτητας χωρίς βήματα. | ||||||||
Πεδίο ταχύτητας σπινδύλου ((Τρεις φάσεις ασύγχρονος κινητήρας) | 25-800 | 90-450 | --- | --- | --- | ||||||
Πεδίο ταχύτητας σπινδύλου (κινητήρας μεταβλητής συχνότητας) | --- | --- | 6-400 | 5-320 | 5-200 | ||||||
Κύρια ισχύς κινητήρα ((Τρεις-φάση ασυνήθιστος κινητήρας) | kw | 11 | --- | --- | --- | ||||||
Κύρια ισχύς κινητήρα | 18.5 | 28/38 | |||||||||
(κινητήρας μεταβλητής συχνότητας) | |||||||||||
Τύπος τσακ ((χειροκίνητος τσακ) | Εγχειρίδιο 3 σαγόνι 380 | Εγχειρίδιο 3 σαγόνι 500 | Εγχειρίδιο 4 σαγόνι 630 | Εγχειρίδιο 4 σαγόνι 800 | Εγχειρίδιο 4 σαγόνι 630 | ||||||
Τροφή | Ελάχιστη αύξηση τροφοδοσίας του άξονα X/Z | χμ | 0.001/0.001 | ||||||||
Γρήγορες ταχύτητες του άξονα Χ/Ζ | mm/min | 3000/6000 | |||||||||
Μέγιστη διαδρομή του άξονα x | χμ | 390 | 630 | 800 | |||||||
Μεταφορά | Εργασιακή θέση εργαλείου | Βόρεια θέση 4-240 | Βόρεια θέση 4-300 | ||||||||
Χρόνος δεικτικοποίησης | σ | 2.5 | 4 | ||||||||
Δείκτης επαναλήψεως | χμ | 0.008 | 0.01 | ||||||||
Μέρος της ράβδου εργαλείου | χμ | 32 | 40 | ||||||||
Κουτσούκ | Διάμετρος του πτερύχου της ουράς | χμ | 100 | 160 | |||||||
Ταξιδεύσεις πτερύγων | χμ | 250 | 300 | ||||||||
Τρυπές τρύπες από φτερούγες | Μορς 5 | Μορς 6 | |||||||||
Σύστημα CNC | Εναλλακτικές | FANUC 0i TD, SIEMENS 840 DSL, FAGOR 8055TC | |||||||||
Τυπική διαμόρφωση: | Προαιρετική διαμόρφωση: |
· Σύστημα CNC της FANUC · Κατακόρυφος ηλεκτρικός σταθμός εργαλείων 4 σταθμών · Ηλεκτρικός σιδηροδρομικός σταθμός · Χειροκίνητο τετραδακτύλιο · Κεντρικό σύστημα λίπανσης · Φως λειτουργίας · Σύστημα ψύξης · Ημικλειστό κάλυμμα · Ηλεκτρική καμπίνα με κλιματιστικό · Τεχνουργείο και εργαλεία · Εγχειρίδιο προγραμματισμού · Εγχειρίδιο χειριστή | · Σύστημα CNC SIEMENS/FAGOR · Υδραυλική γροθιά · Υδραυλικός ή χειροκίνητος απορρίπτης · Έξι και οκτώ σταθμοί εργαλείων · Υδραυλικός ή πνευματικός τρισδιάπλαστος ελαστικός · Ζωντανό κέντρο · Ειδικά αξεσουάρ |
Γιατί να Επιλέξετε Εμάς
Ε: Γιατί επιλέξατε την Timeway Machine;
Α: 1. Υψηλή ποιότητα με ανταγωνιστική τιμή.
2. Επαγγελματική ομάδα Ε&Α και 25 χρόνια εμπειρίας στις εξαγωγές.
3. Εξαγόρασε σε περισσότερες από 60 χώρες.
4. Πιστοποιητικά CE, ISO·
5. 24 ωρών ONLINE Υπηρεσία (SKYPE, WhatsApp, Wechat, Trademanager) ·
6. 12 μήνες εγγύηση ποιότητας.
7. Εξωτερικοί μηχανικοί για την επίλυση προβλημάτων.
Ε: Έχετε QC ή κάποια πρότυπα ασφάλειας για τα μηχανήματά σας;
Α: Ναι, έχουμε δημιουργήσει ένα πολύ αυστηρό τμήμα ελέγχου ποιότητας για να εγγυηθούμε την καλή ποιότητα.
Ε: Ποιο είναι το MOQ;
Α: 1 σύνολο (Μόνο ορισμένα μηχανήματα χαμηλού κόστους θα είναι περισσότερα από 1 σύνολο)
Ε: Τι γίνεται με τους όρους πληρωμής;
Α: (1) T/T με 30% προκαταβολή και 70% πληρωμή του υπολοίπου πριν από την αποστολή.
(2) Αμετάκλητη LC κατά την οπτική επαφή.
(3) Western Union, MoneyGram κλπ.
Ε: Τι γίνεται με την εγγύηση;
Α: Η περίοδος εγγύησης είναι ένα έτος μετά την παράδοση.
Α: 1. Υψηλή ποιότητα με ανταγωνιστική τιμή.
2. Επαγγελματική ομάδα Ε&Α και 25 χρόνια εμπειρίας στις εξαγωγές.
3. Εξαγόρασε σε περισσότερες από 60 χώρες.
4. Πιστοποιητικά CE, ISO·
5. 24 ωρών ONLINE Υπηρεσία (SKYPE, WhatsApp, Wechat, Trademanager) ·
6. 12 μήνες εγγύηση ποιότητας.
7. Εξωτερικοί μηχανικοί για την επίλυση προβλημάτων.
Ε: Έχετε QC ή κάποια πρότυπα ασφάλειας για τα μηχανήματά σας;
Α: Ναι, έχουμε δημιουργήσει ένα πολύ αυστηρό τμήμα ελέγχου ποιότητας για να εγγυηθούμε την καλή ποιότητα.
Ε: Ποιο είναι το MOQ;
Α: 1 σύνολο (Μόνο ορισμένα μηχανήματα χαμηλού κόστους θα είναι περισσότερα από 1 σύνολο)
Ε: Τι γίνεται με τους όρους πληρωμής;
Α: (1) T/T με 30% προκαταβολή και 70% πληρωμή του υπολοίπου πριν από την αποστολή.
(2) Αμετάκλητη LC κατά την οπτική επαφή.
(3) Western Union, MoneyGram κλπ.
Ε: Τι γίνεται με την εγγύηση;
Α: Η περίοδος εγγύησης είναι ένα έτος μετά την παράδοση.
