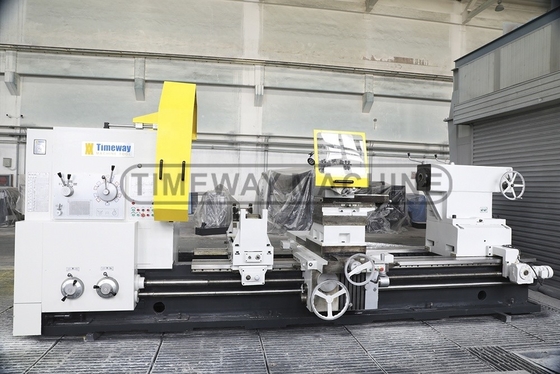

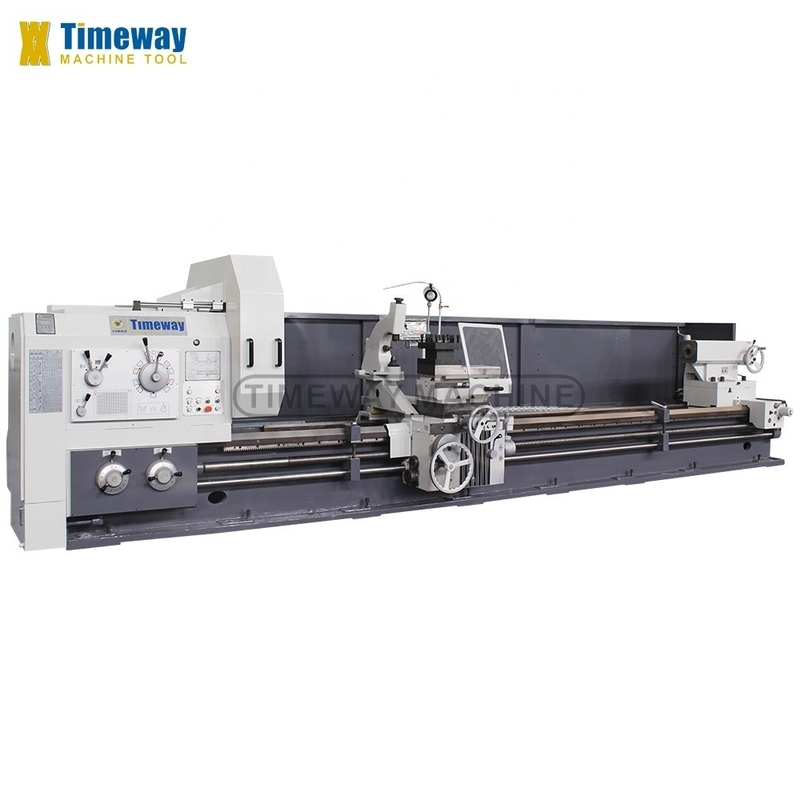

865mm Swing 6 τόνων οριζόντια στροφή ακριβείας για βαριά εργασία και μεγάλα κομμάτια εργασίας
Λεπτομέρειες:
| Τόπος καταγωγής: | Χενάν, Κίνα |
| Μάρκα: | TIMAC |
| Πιστοποίηση: | CE, ISO |
| Αριθμό μοντέλου: | Αλ-1000Β, Αλ-1250Β, Αλ-1400Β, Αλ-1600Β |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $60,000.00/sets 1-2 sets |
| Συσκευασία λεπτομέρειες: | Δαστική θήκη |
| Δυνατότητα προσφοράς: | 300 σύνολο/σύνολα ανά Μήνας |
|
Λεπτομερής ενημέρωση |
|||
| Μέγιστο μήκος του εργασιακού υλικού (mm): | 5000 | Περιοχή ταχύτητας σπινδέλου (rpm): | 3.15 - 315 στροφές/ώρα |
|---|---|---|---|
| Ικανότητα επεξεργασίας: | Βαρύ φορτίο | πλάτος του κρεβατιού (mm): | 755 |
| Τύπος: | Οριζόντια | Δύναμη κινητήρα σπινδέλου ((kW): | 22 |
| Τετάρτη: | 220V ~ 460V | Μέγεθος (L*W*H): | Ως μοντέλο μηχανής |
| Βάρος (kg): | 12500 kg | Εγγύηση: | 1 έτος |
| Βασικά σημεία πώλησης: | Μεγάλη διάρκεια ζωής | Τύπος εμπορίας: | Ζεστό προϊόν 2021 |
| Έκθεση δοκιμής μηχανής: | Παροχή | Ελέγχος εξόδου με βίντεο: | Παροχή |
| Εγγύηση βασικών εξαρτημάτων: | 1 έτος | Κατηγορία ακρίβειας εργασίας: | IT6 |
| Ακατέργαστη: | Ra1,6um | Τσοκ: | 4 σαγόνες ανεξάρτητη γροθιά |
| Μέγεθος Chuck: | 1000 χιλιοστά | Διάμετρος ταλάντευσης πέρα από το κρεβάτι: | 1250 mm |
| Διάμετρος κυματισμού πάνω από το διασταυρωμένο διαδρόμιο: | 865 χιλ. | Μέγιστο βάρος του εργαστηρίου: | 6 τόνους (OPT. 8 τόνους) |
| Διαγώνιο ταξίδι: | 580 χλστ | Διαμήκη διαδρομή: | 3000 χιλ. |
| Υπόθεση: | Νέο | Στρίψιμο σπινδέλου ((mm): | 130 |
| Εφαρμόσιμες βιομηχανίες: | Ξενοδοχεία, καταστήματα ένδυσης, καταστήματα δομικών υλικών, καταστήματα επισκευής μηχανημάτων, εργο | Τοποθεσία αίθουσας επίδειξης: | Καναδάς, Ηνωμένες Πολιτείες, Ιταλία, Γαλλία, Γερμανία, Μεξικό, Ρωσία, Ισπανία, Νότια Αφρική, Αυστραλ |
| Βασικά συστατικά: | Συσκευές που χρησιμοποιούνται για την κατασκευή τροχιάς | Μαξ. Στροφή μήκους (mm): | 4800 mm |
| Έτος: | 2020 | Λιμάνι: | Λιμάνι της Κίνας |
Περιγραφή προϊόντων
| Παράλληλο μεταλλικό στροφείο βαρύ φορτίο οριζόντιο στροφείο |
| Τεχνική παράμετρος |
| Προδιαγραφές | Μονάδα | ΑΛ-1000Β | ΑΛ-1250Β | ΑΛ-1400Β | Αλ-1600Β |
| Μαξ. Γύρνα στο κρεβάτι. | χμ | 1000 | 1250 | 1400 | 1640 |
| Μαξ. Κουμπή πάνω από το διασταυρούμενο διαδρόμιο. | χμ | 615 | 865 | 1015 | 1250 |
| Απόσταση μεταξύ των κέντρων | χμ | 1500/2000/3000/4000/5000/6000/8000/10000/12000/- | |||
| Μέγιστο μήκος στροφής | χμ | 1300/1800/2800/3800/4800/5800/7800/9800/11800/- | |||
| πλάτος κρεβατιού | χμ | 755 | 755 | 755 | 755 |
| Δυνατότητα φόρτωσης | χιλιόγραμμο | 6000 (επιλογή: 8000) | 6000 (επιλογή: 8000) | 6000 (επιλογή: 8000) | 6000 (επιλογή: 8000) |
| Πύργος σπινθήρα | - | Α2-15 | Α2-15 | Α2-15 | Α2-15 |
| Διάτρηση σπινθήρα | χμ | 130 | 130 | 130 | 130 |
| Σπονδυλικός σπινθήρας | - | Μετρική 140 | Μετρική 140 | Μετρική 140 | Μετρική 140 |
| Πεδίο ταχύτητας σπινθήρα | στροφές | Προς τα εμπρός: 3.15-315, CW: 3.5-291 | |||
| Βήμα ταχύτητας περιστροφής | βήματα | Προς τα εμπρός: 21, Πίσω: 12 | |||
| Τύποι τροφίμων στον άξονα X/Z | είδη | 56/56 | 56/56 | 56/56 | 56/56 |
| Πεδίο τροφοδοσίας | χμ | Διάμετρος: 0.1-12; Σταυρός: 0.05-6; Πάνω εργαλειοστάσιο: 0.025-3 | |||
| Μετρικές κλωστοϋφαντουργικές ίνες | χμ | 1-120 (44) | 1-120 (44) | 1-120 (44) | 1-120 (44) |
| Διάλογος νήμων (ειδών) | ΤΠΙ | 28-1/4 (31) | 28-1/4 (31) | 28-1/4 (31) | 28-1/4 (31) |
| Διάλογος νημάτων μονάδων (είδη) | MP | 0.5-60 (45) | 0.5-60 (45) | 0.5-60 (45) | 0.5-60 (45) |
| Διάστημα διαμετρικών νήμων (είδη) | ΔΠ | 1/2-56 (38) | 1/2-56 (38) | 1/2-56 (38) | 1/2-56 (38) |
| Απόσταση από το κέντρο του σπινέλου έως τη βάση του εργαλείου | χμ | 48 | 48 | 48 | 48 |
| Γωνία περιστροφής του στύλου εργαλείου | ° | ± 90° | ± 90° | ± 90° | ± 90° |
| Διασταυρούμενη οδική διαδρομή | χμ | 520 | 580 | 580 | 630 |
| Πάνω διαδρομή διαφάνειας | χμ | 300 | 300 | 300 | 300 |
| Μέγεθος τμήματος εργαλείου | χμ | 45x45 | 45x45 | 45x45 | 45x45 |
| Γρήγορη ταχύτητα τροφοδοσίας | mm/min | Διαμήκη: 3740; Σταυρός: 1870; Πάνω εργαλειοστάσιο: 935 | |||
| Διάμετρος πτερύγιας ουράς | χμ | 160 | 160 | 160 | 160 |
| Ταξίδι με φτερούγες | χμ | 300 | 300 | 300 | 300 |
| Στενές φτερούγες από ουρά | - | MT1 | MT1 | MT1 | MT1 |
| Κύρια ισχύς κινητήρα | kw | 22 | 22 | 22 | 22 |
| μήκος μηχανής | χμ | 4600/5100/6100/7100/8100/9100/11100/13100/15100/- | |||
| πλάτος της μηχανής | χμ | 2150 | 2150 | 2150 | 2150 |
| Υψόμετρος μηχανής | χμ | 1700 | 1825 | 1950 | 2150 |
| Τεχνικά εξαρτήματα:
| Προαιρετικά αξεσουάρ: |
|
|
|
| Χαρακτηριστικά |
Το οριζόντιο ελαστικό είναι κατάλληλο για την επεξεργασία μεγάλων και μεσαίων μεγεθών εξαρτημάτων χύτευσης, χάλυβα και μη σιδηρούχων μετάλλων.βαρετό και φωλιά, και μπορεί να μετατρέψει μετρικά διάφορα εσωτερικά και εξωτερικά νήματα, όπως ίντσες, μοδίους και διάμετρο.
1.Υψηλή ακαμψία συνολικού κρεβατιού με εύρος 755mm, το οποίο εξασφαλίζει την ισχυρή σταθερότητα και υψηλή ακρίβεια της μηχανής, και την ικανότητα φόρτωσης κρεβατιού έως 6000kg.
2.Σύμβαση σπινθήρα μέσα από την τρύπα για τη μεγάλη τρύπα 130mm, και να υιοθετήσει A2-15 σπινθήρα τύπου συνδέσμου μύτης, ακρίβεια εκτόξευσης του σπινθήρα είναι καλύτερη.
3Το εργαλειομηχανικό μπορεί να χρησιμοποιηθεί για να κόψει τη σύντομη κωνική επιφάνεια του κινητήρα από τον επάνω στύλο εργαλείου, και η μακρά κωνική επιφάνεια μπορεί να περιστραφεί από τον επάνω στύλο εργαλείου και τη διαμήκη τροφοδοσία.
4Υψηλή ισχύς, υψηλή ακαμψία και ευρύ εύρος ταχυτήτων για υψηλή ταχύτητα και ισχυρή κοπή, εύρος ταχυτήτων 3,15-315rpm με 33 ταχύτητες.
5.Σύμφωνα με τις ανάγκες επεξεργασίας, οι πελάτες μπορούν να επιλέξουν ηλεκτρικό μετακινούμενο υλικό, να μειώσουν την ένταση εργασίας του χειριστή και να βελτιώσουν την αποτελεσματικότητα της εργασίας.
1- Ξάπλωμα με υψηλή ακαμψία.
Το κρεβάτι είναι κατασκευασμένο από χυτοποιημένο δομικό κρεβάτι.Στην επιφάνεια οδήγησης, υιοθετείται η τεχνολογία της πλακέτας καθοδήγησης κατά της σάρωσης και τα δυναμικά χαρακτηριστικά, όπως ο συντελεστής αποσβεσμού της τριβής, βρίσκονται σε βέλτιστη κατάσταση,με τον τρόπο αυτό αποφεύγεται η εμφάνιση σέρνει χαμηλής ταχύτητας.
2.Υψηλή ακαμψία και υψηλής ακρίβειας σπινθήρα.
Το κουτί σπινδέλου υιοθετεί μια συμμετρική δομή για να κάνει την θερμική παραμόρφωση ομοιόμορφη και να αποφευχθεί η εκτόπισή του κέντρου του σπινδέλου.Για τη μείωση της θερμικής παραμόρφωσης, η κεφαλή λιπανίζεται με κύκλο λουτρού με λάδι.Βελτίωση της ακρίβειας και αύξηση της ακαμψίαςΤο καλά συναρμολογημένο σπιντέλο έχει τα χαρακτηριστικά της χαμηλής αύξησης της θερμοκρασίας,μικρή θερμική παραμόρφωση και υψηλή ακρίβεια, η οποία καθιστά το σπινδύλιο να διατηρεί σχετικά σταθερή ακρίβεια κατά τη διάρκεια μακροχρόνιας λειτουργίας.
3.Κουτί σπινδέλου θερμοσυμμετρικής δομής για την αποφυγή της μετατόπισης του άξονα σπινδέλου.
| Λεπτομέρειες μηχανής |
| Κουτί σπινδύλης με 33βήματα ταχύτητας σπινδύλης | Πρότυπο ανεξάρτητο τσουκάλι με 4 σαγόνες |
| | |
| Μεταφορά με σιδηρόδρομους PTFE | Προαιρετική ηλεκτρική κινητή ουρά |
| |
| Διαμέτρου 130 mm σπινθήρα μέσα από τρύπα | Μεγάλη ισχύς 22kw κύριο κινητήρα |
| |
| Ηλεκτρική καμπίνα σύμφωνα με το πρότυπο CE | Προαιρετική DRO 2/3 άξονα |
| |

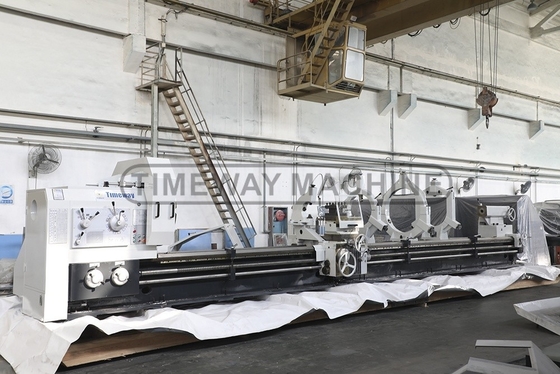

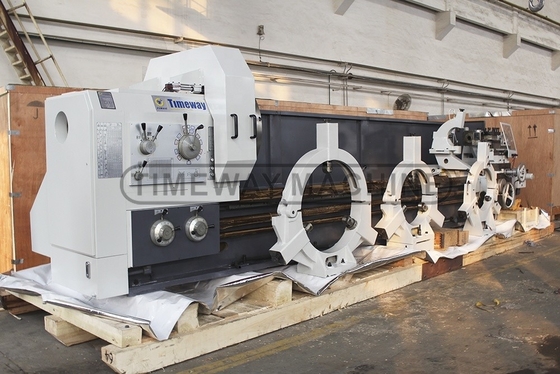

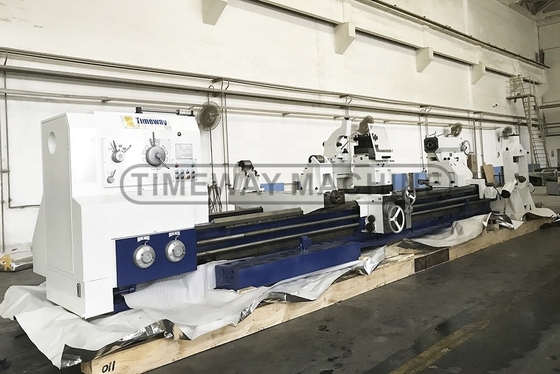

| Τελειωμένη μηχανή για τη μεταφορά |
| Αλ-1250Βx5000 |
|
| Αλ-1250Βx8000 |
| |
| Al-1600Bx10000 |
| |
| Αλ-1600Βx6000 |
|
| Αλ-1000Βx3000 |
|
Ε:Γιατί διάλεξες την Timeway Machine;
Α:1. Υψηλή ποιότητα με ανταγωνιστική τιμή.
2. Επαγγελματική ομάδα Ε&Α και 25 χρόνια εμπειρίας στις εξαγωγές.
3. Εξαγόρασε σε περισσότερες από 60 χώρες.
4. Πιστοποιητικά CE, ISO·
5. 24 ωρών ONLINE Υπηρεσία (SKYPE, WhatsApp, Wechat, Trademanager) ·
6. 12 μήνες εγγύηση ποιότητας.
7. Εξωτερικοί μηχανικοί για την επίλυση προβλημάτων.
Ε:Έχετε QC ή κάποια πρότυπα ασφάλειας για τα μηχανήματά σας;
Α:Ναι, έχουμε δημιουργήσει ένα πολύ αυστηρό τμήμα ελέγχου ποιότητας για να εγγυηθούμε την καλή ποιότητα.
Ε:Ποιο είναι το MOQ;
Α:1 σύνολο (Μόνο ορισμένα μηχανήματα χαμηλού κόστους θα είναι περισσότερα από 1 σύνολο)
Ε:Και οι όροι πληρωμής;
Α:(1) T/T με 30% προκαταβολή και 70% πληρωμή του υπολοίπου πριν από την αποστολή.
(2) Αμετάκλητη LC κατά την οπτική επαφή.
(3) Western Union, MoneyGram κλπ.
Ε:Τι λες για την εγγύηση;
Α:Η περίοδος εγγύησης είναι ένα έτος μετά την παράδοση.
