Μεσαίου όγκου παραγωγή μεσαίου βάρους πύργος φρεναρίσματος με ISO40 σπινδάλιο Taper
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | TIMAC TIMEWAY |
| Πιστοποίηση: | CE norms; ISO9001 |
| Αριθμό μοντέλου: | M330A |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $6,500.00/sets >=1 sets |
| Συσκευασία λεπτομέρειες: | ξύλινη θήκη (μπορεί να αφαιρεθεί) |
| Δυνατότητα προσφοράς: | 50 σετ/σετ ανά μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Διάδρομος τραπεζιού (X) (mm): | 1000 | Ικανότητα επεξεργασίας: | Μεσαία βαρύτητα |
|---|---|---|---|
| Διάδρομος τραπεζιού (Y) (mm): | 368 | Διάδρομος τραπεζιού (Z) (mm): | 450 |
| Στρίψιμο σπινθήρα: | ISO40 | Περιοχή ταχύτητας σπινδέλου (rpm): | 65 - 4500 στροφές/ώρα |
| Τύπος: | ΒΙΡΕΤΙΚΑ, Στρογγυλοτρίχωμα | Τετάρτη: | ως αίτημα του πελάτη |
| Μέγεθος (L*W*H): | 1800 x 2016 x 2180 χιλιοστά | Βάρος (kg): | 2350 |
| Εγγύηση: | 1year, 1year | Βασικά σημεία πώλησης: | Υψηλή ακρίβεια |
| Τύπος εμπορίας: | Συνηθισμένο προϊόν | Έκθεση δοκιμής μηχανής: | Παροχή |
| Ελέγχος εξόδου με βίντεο: | Παροχή | Εγγύηση βασικών εξαρτημάτων: | 1 έτος |
| CNC ή όχι: | Κανονικό | Υπηρεσία μετά την πώληση: | Υποστήριξη μέσω διαδικτύου |
| Μηχανή άλεσης: | Εργαλεία μηχανής | Δύναμη (kW): | 3.75 |
| Ταξιδεύσεις στον άξονα Χ: | 1000 χιλιοστά | Ταξιδεύσεις στον άξονα Y: | 380mm |
| Ταξιδεύσεις στον άξονα Z: | 430mm | Αριθμός αξόνων: | 2 |
| Υπόθεση: | Νέο | Εφαρμόσιμες βιομηχανίες: | Κατασκευαστική μονάδα |
| Τοποθεσία αίθουσας επίδειξης: | Μαλαισία, Καναδάς, Τουρκία, Γερμανία, Βραζιλία | Επιτραπέζιο ταξίδι (χιλ.): | 1000x368x450 |
| Βασικά συστατικά: | Άλλα | Λιμάνι: | Λιμάνι της Κίνας |
Περιγραφή προϊόντων

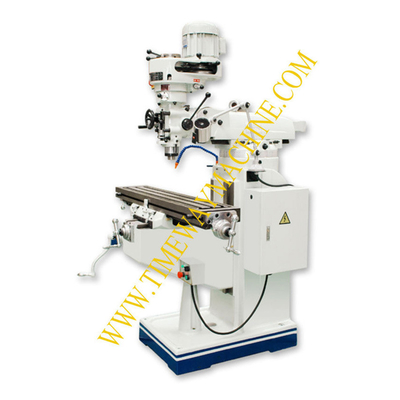

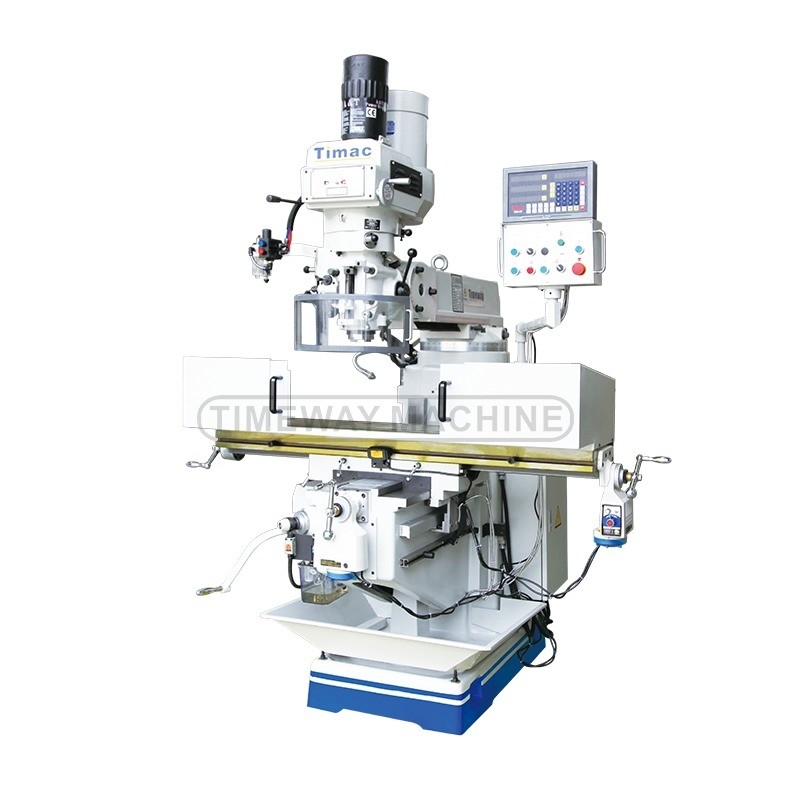

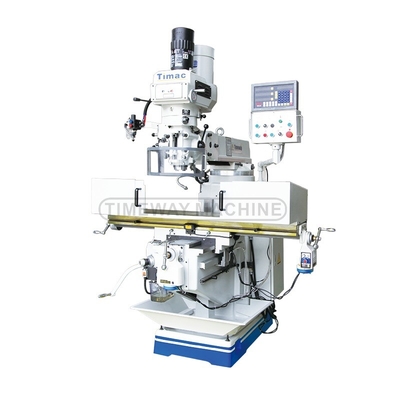

Σημερινή μηχανή αλέσεως πύργου
Σημερινή μηχανή αλέσεως πύργου
| Σχήμα | Μονάδα | M230A | M230B | M250 | M250A | M250B | M250U | M250C | M250D | M300 | M300A | M330 | M330A | |
| Μέγεθος πίνακα | χμ | 230x1067 | 254x1270 | 250x1270 | 254x1270 | 305x1370 | 330x1370 | |||||||
| 230x1246 | 254x1370 | 254x1370 | 305x1500 | 330x1500 | ||||||||||
| Διαρκής διαδρομή | χμ | 650 / 840 | 850 / 950 | 770 | 850 / 950 | 870 / 1000 | 840 / 1000 | |||||||
| Διασταυρούμενη μετακίνηση | χμ | 305 | 420 | 400 | 420 | 380 | 368 | |||||||
| Βόρεια πορεία | χμ | 400 | 420 | 400 | 420 | 430 | 450 | |||||||
| Αριθμός και μέγεθος τρύπας σε Τ | χμ | 3 x 16 | ||||||||||||
| Ταξίδι του Ram | χμ | 312 | 470 | 500 | ||||||||||
| Απόσταση από το σπιντέλο στο τραπέζι | χμ | 0-415 | 0-405 | 0-350 | 0-450 | |||||||||
| Στρίφτης τρύπας σπινθήρα | Πρότυπο: R8 Προαιρετικό: ISO30/ISO40 | Πρότυπο: ISO40 | ||||||||||||
| Μετακίνηση σπινδέλου | χμ | 127 χιλιοστά | ||||||||||||
| Ταχύτητα σπινδέλου | στροφές ανά λεπτό | Πρότυπο: βήμα 16 ταχύτητα 50HZ: 65-4500 60HZ: 80-5440 | ||||||||||||
| Προαιρετικά: μεταβλητή ταχύτητα 65-4500 | Προαιρετικά: μεταβλητή ταχύτητα: 65-3750 | |||||||||||||
| Αυτόματη τροφοδοσία φτερών | mm/r | Τρία βήματα: 0,04 (0,0015") / 0,08 (0,003) / 0,15 ((0,006)) | Τρία βήματα: 0.04 (0.0015") / 0.08 (0.003) / 0.15 (0.006) | |||||||||||
| Μηχανή σπινδέλου | kW/HP | 2.25kw / 3HP | 3.75kw / 5HP | 3.75kw / 5HP | ||||||||||
| Κεφαλοστρέψιμο | 90° | |||||||||||||
| Κλίση της κεφαλής | 45° | Επεξεργασία | 45° | Επεξεργασία | 45° | Επεξεργασία | ||||||||
| Μέγεθος συσκευασίας | Ένα. | χμ | 1400x1476x2030 | 1516x1550x2080 | 1566x1650x2080 | 1800x2016x2180 | ||||||||
| Δύο. | χμ | 1450x1570x2080 | 1650x1790x2170 | 1720x1800x2175 | 1800x2200x2180 | |||||||||
| Τρία. | χμ | 1450x2180x2080 | 1650x2285x2235 | - | - | |||||||||
| Ακαθάριστο βάρος | χιλιόγραμμο | 1100 | 1160 | 1550 | 1380 | 1420 | 1650 | 1590 | 1590 | 1700 | 1750 | 2300 | 2350 | |
Χαρακτηριστικά:
M230A:
* υιοθετείται διπλή οδός καθοδήγησης 55° για τους άξονες Y και Z·
*Αποδεχτεί ενισχυμένη πλευρά και στις δύο πλευρές της στήλης.
* Η επιφάνεια του τραπεζιού εργασίας και η οδός καθοδήγησης 3 άξονων είναι σκληρής και αθλιωμένης ακριβείας.
M230B:
*Υιοθετείται διπλή οδός καθοδήγησης 55° για τον άξονα Z και ορθογώνια οδός καθοδήγησης για τον άξονα Y.
*Αποδεχτεί ενισχυμένη πλευρά και στις δύο πλευρές της στήλης.
* Η επιφάνεια του τραπεζιού εργασίας και η οδός καθοδήγησης 3 άξονων είναι σκληρής και αθλιωμένης ακριβείας.
M250A:
* υιοθετείται διπλή οδός καθοδήγησης 55° για τους άξονες Y και Z·
*Ο δρόμος καθοδήγησης στην σέλα είναι επενδυμένος με φορητό υλικό TF.
* Η επιφάνεια του τραπεζιού εργασίας και η οδός καθοδήγησης 3 άξονων είναι σκληρής και αθλιωμένης ακριβείας.
M250B:
*Υιοθετείται διπλή οδός καθοδήγησης 55° για τον άξονα Z και ορθογώνια οδός καθοδήγησης για τον άξονα Y.
*Ο δρόμος καθοδήγησης στην σέλα είναι επενδυμένος με φορητό υλικό TF.
* Η επιφάνεια του τραπεζιού εργασίας και η οδός καθοδήγησης 3 άξονων είναι σκληρής και αθλιωμένης ακριβείας.
M250:
*Διαγωνικές οδούς καθοδήγησης στον άξονα Y και Z·
*Η οδός καθοδήγησης στην σέλα είναι επενδυμένη με φορητό υλικό TF.
M250C:
*Διαγωνικές οδούς καθοδήγησης στον άξονα Y και Z·
*Ο δρόμος καθοδήγησης στην σέλα είναι επενδυμένος με φορητό υλικό TF.
* Ο κινητήρας της κεφαλής άλεσης 5HP και η διάμετρος του πένας είναι 100 mm.
*Χρησιμοποιείται σταθερή δομή για τη σύνδεση της κεφαλής του μύλου χωρίς προσαρμογέα.
M250D:
*Διαγωνικές οδούς καθοδήγησης στον άξονα Y και Z·
*Ο δρόμος καθοδήγησης στην σέλα είναι επενδυμένος με φορητό υλικό TF.
* Ο κινητήρας της κεφαλής άλεσης 5HP και η διάμετρος του πένας είναι 100 mm.
M250U:
*Διαγωνικές οδούς καθοδήγησης στον άξονα Y και Z·
* Ο άξονας X, Y υιοθετεί αυτόματο κιβώτιο τροφοδοσίας, κινητήρα τροφοδοσίας: 250w, ρυθμός τροφοδοσίας: 15, 23, 33, 48, 78, 114, 166, 257,
* Η επιφάνεια του τραπεζιού εργασίας και η οδός καθοδήγησης 3 άξονων είναι σκληρής και αθλιωμένης ακριβείας.
M300:
*Διαγωνικές οδούς καθοδήγησης στον άξονα Y και Z·
*Ο δρόμος καθοδήγησης στην σέλα είναι επενδυμένος με φορητό υλικό TF.
* Ο κινητήρας της κεφαλής άλεσης 5HP και η διάμετρος του πένας είναι 100 mm.
*Η επιφάνεια του τραπεζιού εργασίας και η οδός καθοδήγησης 3 άξονων είναι σκληρυμένες και γείτονται με ακρίβεια.
*Ο άξονας Z υιοθετεί κινητήρα ανύψωσης υψηλής ταχύτητας.
M300A:
*Διαγωνικές οδούς καθοδήγησης στον άξονα Y και Z·
*Ο δρόμος καθοδήγησης στην σέλα είναι επενδυμένος με φορητό υλικό TF.
* Ο κινητήρας της κεφαλής άλεσης 5HP και η διάμετρος του πένας είναι 100 mm.
*Η επιφάνεια του τραπεζιού εργασίας και η οδός καθοδήγησης 3 άξονων είναι σκληρυμένες και γείτονται με ακρίβεια.
*Ο άξονας Z υιοθετεί κινητήρα ανύψωσης υψηλής ταχύτητας.
*Χρησιμοποιείται σταθερή δομή για τη σύνδεση της κεφαλής του μύλου χωρίς προσαρμογέα.
M330:
*Διαγωνικές οδούς καθοδήγησης στον άξονα Y και Z·
*Ο δρόμος καθοδήγησης στην σέλα είναι επενδυμένος με φορητό υλικό TF.
* Ο κινητήρας της κεφαλής άλεσης 5HP και η διάμετρος του πένας είναι 100 mm.
*Η επιφάνεια του τραπεζιού εργασίας και η οδός καθοδήγησης 3 άξονων είναι σκληρυμένες και γείτονται με ακρίβεια.
*Ο άξονας Z υιοθετεί κινητήρα ανύψωσης υψηλής ταχύτητας.
* Υπερ δομή σέλας.
M330A:
*Διαγωνικές οδούς καθοδήγησης στον άξονα Y και Z·
*Ο δρόμος καθοδήγησης στην σέλα είναι επενδυμένος με φορητό υλικό TF.
* Ο κινητήρας της κεφαλής άλεσης 5HP και η διάμετρος του πένας είναι 100 mm.
*Η επιφάνεια του τραπεζιού εργασίας και η οδός καθοδήγησης 3 άξονων είναι σκληρυμένες και γείτονται με ακρίβεια.
*Ο άξονας Z υιοθετεί κινητήρα ανύψωσης υψηλής ταχύτητας.
* Super δομή σέλα;
* Χρησιμοποιείται σταθερή δομή για τη σύνδεση της κεφαλής του μύλου χωρίς προσαρμογέα.
***Συσκευάσματα τυποποίησης:
Τράβηγμα, Ηλεκτρικό κουτί, Φως λειτουργίας, αντλία χειριστή, Κουτί εργαλείων και εργαλείων
***Διαφορετικά εξαρτήματα:
Ψηφιακό σύστημα ανάγνωσης (DRO), μηχανική βίδα, μονάδα τροφοδοσίας ισχύος, τροφοδοσία ισχύος κιβωτίου ταχυτήτων, συσσωρευτές σύσφιξης, γροθιά ISO40, γροθιά R8, πλάκα συλλογής πετρελαίου, προστατευτικό πλαστικό, σύστημα ψύξης
