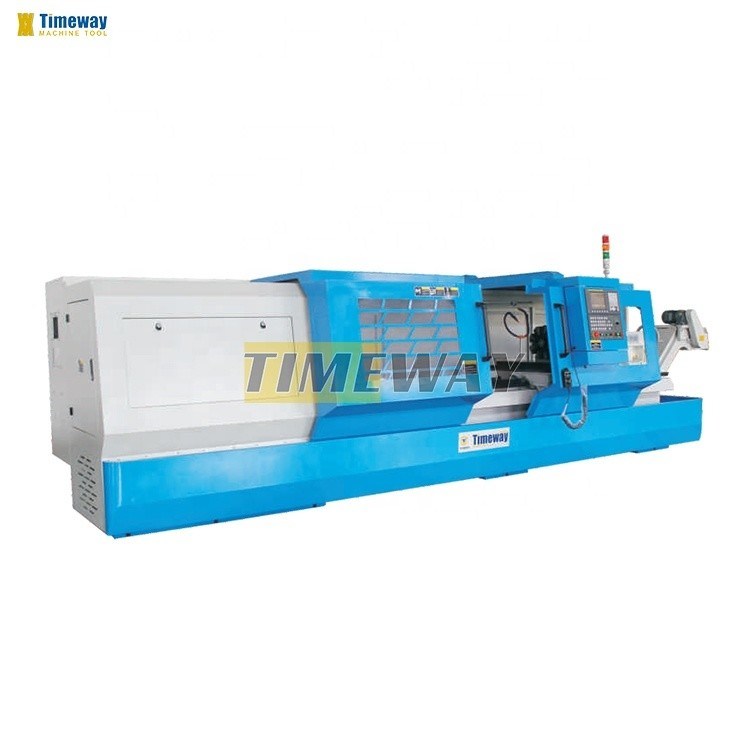

2-άξονας οριζόντια επίπεδα κρεβάτι CNC γύρισμα μηχανή για υψηλής ακρίβειας γύρισμα
Λεπτομέρειες:
| Τόπος καταγωγής: | Χενάν, Κίνα |
| Μάρκα: | TIMEWAY |
| Αριθμό μοντέλου: | CK-500; CK-660 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $28,999.00/sets 1-1 sets |
| Συσκευασία λεπτομέρειες: | ξύλινη θήκη ή θήκη αντιγραμμικού ξύλου, παλέτα |
| Δυνατότητα προσφοράς: | 800 σετ/σετ ετησίως |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος: | Οριζόντια | Μέγιστο μήκος του εργασιακού υλικού (mm): | 1500 |
|---|---|---|---|
| Δομή: | Επίπεδος τόρνος κρεβατιών | Ικανότητα επεξεργασίας: | Βαρύ φορτίο |
| Μέγιστο βάρος του κομματιού προς κατεργασία (κλ): | 3000 | πλάτος του κρεβατιού (mm): | 390 χιλ. |
| Δύναμη κινητήρα σπινδέλου ((kW): | 15 | Αριθμός σπινδάλων: | Μονό |
| Αριθμός αξόνων: | 2 | Δρόμος (άξονας Χ) ((mm): | 365 χιλ. |
| Δρόμος (άξονας Z) ((mm): | 1500 χιλιοστά | Ακριβότητα θέσης (mm): | ±0.001 |
| Επαναληπτότητα (X/Y/Z) (mm): | ±0.008 | Μέγεθος (L*W*H): | 3105x1219x1010 χιλιοστά |
| Τετάρτη: | 200V - 460V | Σύστημα ελέγχου CNC: | Siemens 808d |
| Σταθμοί σταθμών εργαλείων: | 4 | Βάρος (kg): | 2500 |
| Εγγύηση: | 1 έτος | Βασικά σημεία πώλησης: | Μεγάλη διάρκεια ζωής |
| Έκθεση δοκιμής μηχανής: | Παροχή | Ελέγχος εξόδου με βίντεο: | Παροχή |
| Εγγύηση βασικών εξαρτημάτων: | 1 έτος | Χρώμα: | Προσαρμοσμένη επιλογή |
| Στρίψιμο σπινθήρα: | Μετρική90 | Τύπος μηχανής: | CNC βαρύ οριζόντιο στρογγυλομηχανή |
| Δυνατότητα εκτόξευσης: | 45-1600 στροφές ανά λεπτό | Βήματα σπινθήρα: | 3steps |
| Τύπος γραμμής εργαλείου: | V4 | Γρήγορη ταχύτητα τροφοδοσίας στον άξονα Χ: | 8 mm/min |
| Γρήγορη ταχύτητα τροφοδοσίας στον άξονα Z: | 12 mm/min | Πίλ Ντάια.: | 75 χιλιοστά |
| Ελαφρότητα: | Ra1,6um | Υπόθεση: | Νέο |
| Στρίψιμο σπινδέλου ((mm): | 105 | Εφαρμόσιμες βιομηχανίες: | Κατασκευαστική μονάδα |
| Τοποθεσία αίθουσας επίδειξης: | Καναδά, Ηνωμένο Βασίλειο, Ηνωμένες Πολιτείες, Γαλλία, Γερμανία, Βραζιλία, Περού, Πακιστάν, Μεξικό, Ρ | Μέγιστη ταχύτητα περιστροφής (rp.m): | 1600 στροφές/ώρα |
| Μαξ. Στροφή μήκους (mm): | 1500 | Τύπος εμπορίας: | Ζεστό προϊόν 2021 |
| Βασικά συστατικά: | Υποκείμενο, κινητήρας, αντλία, γρανάζια, δοχείο πίεσης, κιβώτιο ταχυτήτων, σύστημα CNC | ||
Περιγραφή προϊόντων
√ Σύστημα FANUC CNC √ Τρία σαγόνια √ ηλεκτρικό εργαλειοστάσιο 4 σταθμών √ Φώτα εργασίας √ Σύστημα ψύξης √ Εγχειρίδιο γεννήτριας παλμών (MPG) √ Πιλοτική λάμπα √ αυτόματη αντλία λίπανσης √ Εργαλεία και εργαλειοθήκη √ Κλίνη και μπουλόνια ισοπέδωσης √ Εγχειρίδιο λειτουργίας (Αγγλικά) | _ /GSK/SIEMENS σύστημα CNC _ Υδραυλικό τσακ Κλιματιστικό _ Μεταφορέας τσιπ _ Εγκατάσταση εργαλείων |
Προδιαγραφές | Μονάδα | CK-500 | CK-660 |
Μαξ. Γύρνα στο κρεβάτι. | χμ | 500 | 660 |
Μαξ. Κουμπή πάνω από το διασταυρούμενο διαδρόμιο. | χμ | 290 | 430 |
Απόσταση μεταξύ των κέντρων | χμ | 1000/1500/2000 | 1000/1500/2000 |
Μέγιστο μήκος στροφής | χμ | 1000/1500/2000 | 1000/1500/2000 |
Πύργος σπινθήρα | - | Α2-8 | Δ10 |
Διάτρηση σπινθήρα | χμ | 82 | 105 |
Μέγεθος τσουλήθρου | χμ | 250 | 320 |
Διασταυρούμενη μετακίνηση (X) | χμ | 295 | 365 |
Διαμήκη διαδρομή (Z) | χμ | 1000/1500/2000 | 1000/1500/2000 |
Γρήγορη ταχύτητα τροφοδοσίας στον άξονα X/Z | m/min | 8/12 | 8/12 |
Άξονας X/Z μ. μονάδα τροφοδοσίας | χμ | 0.001 | 0.001 |
Μέγεθος τμήματος εργαλείου | - | Β4 | Β4 |
Διάμετρος πτερύγιας ουράς | χμ | 25x25 | 25x25 |
Ταξίδι με φτερούγες | χμ | 150 | 150 |
Στενές φτερούγες από ουρά | - | ΜΤ5 | ΜΤ5 |
Κύρια ισχύς κινητήρα | kw | 7.5 | 15 |
Βάρος της μηχανής | χιλιόγραμμο | 2100/2300/2600 | 2100/2500/2800 |

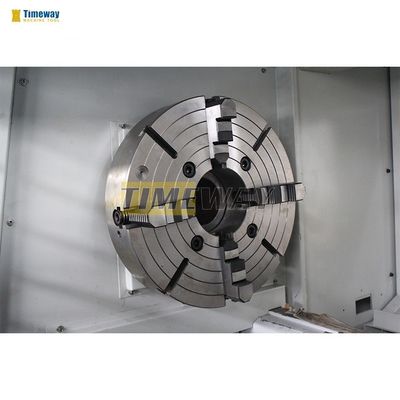

Τσακ:
- Τρία σαγόνια Chuck έρχεται τυποποιημένο για γρήγορα αυτοκεντρική κομπίνα μέρη
- Προαιρετική ανεξάρτητη γροθιά 4 και υδραυλική γροθιά
Ηλεκτρικός πύργος 4 σταθμών:
- Υιοθετήστε διάσημη μάρκα ηλεκτρικό πύργο, υψηλή ακρίβεια θέσης.
- Προαιρετικός σταθμός ταχείας αλλαγής εργαλείων
Σύστημα CNC:
ΣΕΜΕΝΣ, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK, κλπ. για την επιλογή σας.

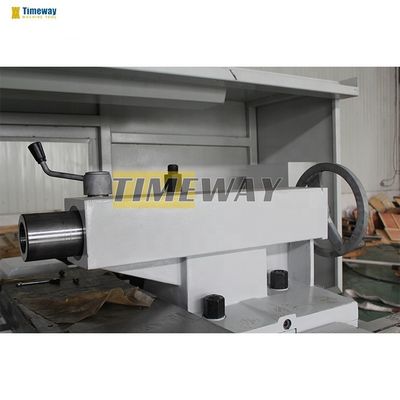

Χειροκίνητη μετακίνηση της ουράς:
Ευέλικτη και απλή λειτουργία, για τη μείωση της έντασης εργασίας και την αύξηση της απόλαυσης της λειτουργίας.
Ηλεκτρικό ντουλάπι σύμφωνα με το πρότυπο CE:
Καθαρή και καθαρή ηλεκτρική διάταξη.
Υιοθέτηση ηλεκτρικών εξαρτημάτων με πρότυπο CE.
Αυτοματοποιημένη αντλία λίπανσης:
Αυτοματοποιημένη και διαλείπουσα λίπανση κάθε σιδηροτροχιάς καθοδήγησης για την παράταση της ζωής της μηχανής.
Πύργος κατακόρυφου τύπου 4 σταθμών:
Τύπος
Ψηλός πύργος 6 σταθμών:
Προαιρετικό
Οριζόντιος πύργος 6 σταθμών:
Προαιρετικό
Δοκιμή - στρογγυλότητα και κυλινδρικότητα:
Ακριβής περιστροφή της εξωτερικής επιφάνειας της ράβδου, ακρίβεια δοκιμής:
Στρογγυλότητα: μικρότερη από 0,01 mm·
Κύλινδρος: μικρότερο από 0,025/300 mm
Δοκιμή - κατακόρυφη:
Ακριβότητα περιστροφής της τελικής επιφάνειας του δίσκου, ακρίβεια δοκιμής:
Σημικότητα: μικρότερη από 0,02/300 mm
Δοκιμή - τραχύτητα:
Επεξεργασία με ακρίβεια της εξωτερικής επιφάνειας της ράβδου, ακρίβεια δοκιμής: Ακαμψία: Ra1.6um
Δοκιμή περιστροφής νήματος:
Τά νήματα κοκκίνιστης στροφής (κόκκιστη: 1:16, Στροφή νήματος: 3,175 mm), μετά από δοκιμή με ειδική συσκευή μέτρησης, μπορεί να ανταποκριθεί σε σωρευτικό σφάλμα στροφής έως 0,015/25,4 mm.
Συμπληρωματικά μέρη δοκιμής:
Όλα τα lathes CNC πρέπει να πραγματοποιήσουν μια τελική διαδικασία κοπής μετά από όλες τις τυποποιημένες επιθεωρήσεις του μηχανήματος, μέσω της κοπής εξωτερικής επιφάνειας, βήματα, επιφάνεια τόξου, κωνική επιφάνεια, κλπ.,για να επιθεωρηθεί η σταθερότητα του συστήματος CNC και η συνολική απόδοση της μηχανής.
Ρενίσαου, λέιζερ παρεμβολικό:
Πριν από την παράδοση, υιοθετεί λέιζερ RENISHAW του Ηνωμένου Βασιλείου για να κάνει δοκιμές δυναμικής ακρίβειας και αντιστάθμιση, έτσι ώστε το μηχάνημα να έχει την υψηλή ακρίβεια τοποθέτησης και την ακρίβεια επανατοποθέτησης.
