Η προστασία του χειριστή είναι προαιρετική.
 |

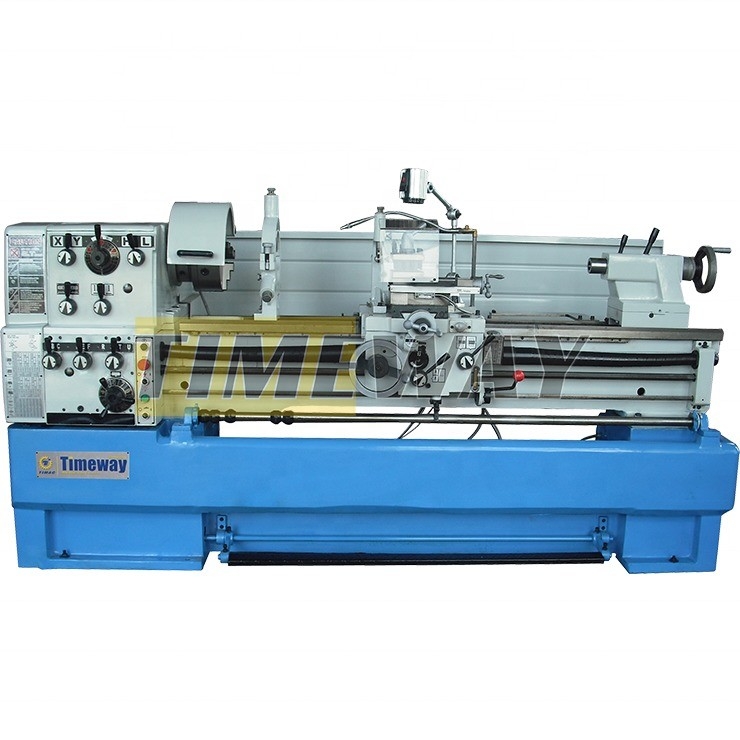

Μεταλλική στροφή 410mm οριζόντια εργαλεία στροφής με στρογγυλότητα 0,01mm
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Timeway |
| Αριθμό μοντέλου: | CL-410/1500 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | $13,000.00/sets 1-2 sets |
| Συσκευασία λεπτομέρειες: | ξύλινη θήκη/παλέτα |
| Δυνατότητα προσφοράς: | 300 σύνολο/σύνολα ανά Μήνας |
|
Λεπτομερής ενημέρωση |
|||
| Μέγιστο μήκος του εργασιακού υλικού (mm): | 1500 | Περιοχή ταχύτητας σπινδέλου (rpm): | 25 - 2000 στροφές ανά λεπτό |
|---|---|---|---|
| Ικανότητα επεξεργασίας: | Ελαφρύ καθήκον | πλάτος του κρεβατιού (mm): | 300 |
| Τύπος: | Οριζόντια | Δύναμη κινητήρα σπινδέλου ((kW): | 5.5 |
| Τετάρτη: | 200V-480V | Μέγεθος (L*W*H): | 2750x1080x1340 χιλιοστά |
| Βάρος (kg): | 1745 κιλά | Εγγύηση: | 1 έτος |
| Βασικά σημεία πώλησης: | Ευέλικτη κατασκευή | Τύπος εμπορίας: | Ζεστό προϊόν 2021 |
| Έκθεση δοκιμής μηχανής: | Παροχή | Ελέγχος εξόδου με βίντεο: | Παροχή |
| Εγγύηση βασικών εξαρτημάτων: | 1 έτος | Υπηρεσία μετά την πώληση: | Μηχανικοί διαθέσιμοι για την εξυπηρέτηση μηχανημάτων στο εξωτερικό |
| Τύπος μηχανής: | Μικρό παράλληλο πλατύ κρεβάτι μηχανή στρογγυλομηχανής | Υλικό στροφής: | Χάλυβα |
| Καλώδιο τροφοδοσίας: | Σύστημα 3 φάσεων και 4 καλωδίων | Δυνατότητα ισχύος: | 7 KVA |
| Στρογγυλομηχανή με χρήση ελαίου: | 32# ή 46# λάδι | Πυρήνας στροφείου: | Περισσότερο βάθος 200mm σκυρόδεμα |
| Εργασιακή ακρίβεια: | IT6 | Στρογγυλάδα: | 00,01 mm |
| Ακατέργαστη: | Ra2um | Υπόθεση: | Νέο |
| Στρίψιμο σπινδέλου ((mm): | 58 | Εφαρμόσιμες βιομηχανίες: | Καταστήματα κατασκευαστικών υλικών, επισκευές μηχανημάτων, εργοστάσια τροφίμων και ποτών, οικιακή χρ |
| Τοποθεσία αίθουσας επίδειξης: | Ιταλία, Γαλλία, Γερμανία, Βραζιλία, Μεξικό, Ρωσία, Ισπανία, Ρουμανία, Ουκρανία, Ουζμπεκιστάν, Αυστρα | Βασικά συστατικά: | Ρουλεμάν, εργαλείο, μηχανή |
| Μαξ. Στροφή μήκους (mm): | 1850 χιλιοστά | Έτος: | 2021 |
| Λιμάνι: | Λιμένες της Κίνας | ||
Περιγραφή προϊόντων
Περιγραφή των προϊόντων
Τρι-παγκόφτης | Κέντρο διαβίωσης |
Δοκίμαση με 4 σαγόνες | Εναρμονισμένο σύστημα στροφής |
Πίνακα προσώπου | Στρίψιμο |
Άνετα κέντρα | Κρατητής εργαλείων ταχείας αλλαγής |
Διάταξη καταδίωξης νήματος | Ψηφιακή ανάγνωση 2/3 άξονα |
Προστασία από ψεκασμό | Κάλυψη Chuck |
Πυροβόλο με λάδι | Κάλυψη βρόχου |
Φως εργασίας | Κάλυψη στύλου εργαλείου |
Σύστημα ψύξης | Πίνακα οδήγησης |
Σταθερή ξεκούραση | |
Ακολουθήστε την ανάπαυση | |
Αλλαγή ταχυτήτων | |
Μειωτικό μανίκι | |
Φρένο ποδιού | |
Πυροσβεστήρες θεμελιώδους κατασκευής | |
Τεχνουργείο και εργαλεία | |
Εγχειρίδιο λειτουργίας |
Προδιαγραφές | Μονάδα | CL-410 | CL-460 |
Μαξ. Γύρνα στο κρεβάτι. | χμ | 410 | 460 |
Μαξ. Κουμπή πάνω από το διασταυρούμενο διαδρόμιο. | χμ | 220 | 270 |
Μαξ. Γύρνα πάνω από το κενό. | χμ | 640 | 690 |
Απόσταση μεταξύ των κέντρων | χμ | 1000/1500/ 2000 | 1000/1500/ 2000 |
μήκος διαχωρισμού | χμ | 165 | 165 |
πλάτος κρεβατιού | χμ | 300 | 300 |
Πύργος σπινθήρα | - | D1-6 | D1-6 |
Διάτρηση σπινθήρα | χμ | 58 | 58 |
Σπονδυλικός σπινθήρας | - | MT1 | MT1 |
Πεδίο ταχύτητας σπινθήρα (βήματα) | στροφές | 25-2000 (12) | 25-2000 (12) |
Πάνω διαδρομή διαφάνειας | χμ | 128 | 128 |
Διασταυρούμενη οδική διαδρομή | χμ | 285 | 285 |
Μέγεθος τμήματος εργαλείου | χμ | 25x25 | 25x25 |
Πυροσβεστήρα | - | 40x4T.P.I. ή πλάτος 6 mm | 40x4T.P.I. ή πλάτος 6 mm |
Διαμήκη περιοχή τροφοδοσίας | mm/επαναστροφή | 0.031-1.7 (42) | 0.031-1.7 (42) |
Πεδίο διασταυρούμενης τροφοδοσίας | mm/επαναστροφή | 0.014-0.784 (42) | 0.014-0.784 (42) |
Μετρικές κλωστοϋφαντουργικές ίνες | χμ | 0.1-14 (41) | 0.1-14 (41) |
Διάλογος νήμων (ειδών) | ΤΠΙ | 2-112 (60) | 2-112 (60) |
Διάστημα διαμετρικών νήμων (είδη) | ΔΠ | 4-112 (50) | 4-112 (50) |
Διάλογος νημάτων μονάδων (είδη) | MP | 0.1-7 (34) | 0.1-7 (34) |

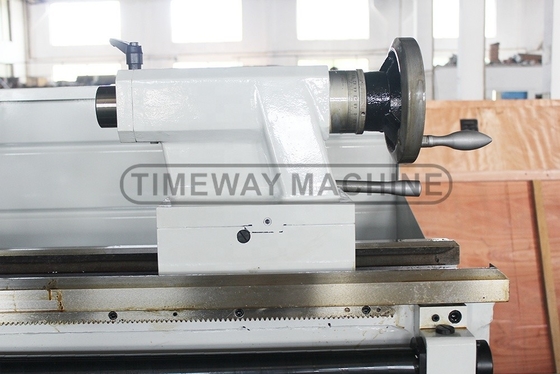

Διάμετρος πτερύγιας ουράς | χμ | 60 | 60 |
Ταξίδι με φτερούγες | χμ | 130 | 130 |
Στενές φτερούγες από ουρά | - | ΜΤ4 | ΜΤ4 |
Κύρια ισχύς κινητήρα | kw | 5.5 | 5.5 |
Δύναμη αντλίας ψυκτικού | kw | 0.1 | 0.1 |
Διάμετροι μηχανής (LxWxH) | μm | 220/275/325x108x134 | 220/275/325x108x137 |
Μέγεθος συσκευασίας (LxWxH) | μm | 225/280/330x112x162 | 225/280/330x112x162 |
Καθαρό βάρος | χιλιόγραμμο | 1580/1745/1900 | 1645/1810/1965 |
Ακαθάριστο βάρος | χιλιόγραμμο | 1844/2049/2229 | 1910/2115/2295 |
Λεπτομέρειες μηχανής
Χαρακτηριστικά μηχανής:
Αυτή η σειρά καθολικής κεντρικής γραμμής είναι ένα φανταστικό μοντέλο για μικρομεσαία εργοστάσια στροφής.σταθερή και ακολουθήστε την ανάπαυσηΓια τη μείωση του μη παραγωγικού χρόνου, το μοντέλο αυτό μπορεί επίσης να εξοπλιστεί με ψηφιακή ανάγνωση 2 ή 3 άξων.
Επικαιροποιημένη σκληρή, γυαλισμένη γκρίζα μηχανή από χυτοσίδηρο.
Το ηλεκτρομηχανικό φρένο ποδιού μειώνει σημαντικά τον χρόνο στάσης.
Τελευταία τεχνολογία κύριο ρουλεμάνιο ρουλεμάνιο με υψηλής ποιότητας γωνιακά ρουλεμάνια.
Εύκολη, ομαλή και ακριβής ρύθμιση της ταχύτητας και των ρυθμίσεων τροφοδότησης.
Σκληροποιημένα, γυαλισμένα γρανάζια και άξονες, επίσης στην μονάδα τροφοδοσίας.
Κεντρικά τοποθετημένοι, λογικοί διακόπτες για τροφοδοσίες και νήματα με κατσαρόλα και ράβδο τροφοδοσίας.
Ρυθμίσιμη στροφή για σπονδυλική στροφή, ρυθμιζόμενη κλίμακα χειροκίνητου τροχού (0,02 mm).
Η αφαιρούμενη γέφυρα επιτρέπει την επεξεργασία τεμαχίων με μεγάλη διάμετρο.
Τα μηχανοκίνητα σιδηροτροχεία είναι κατασκευασμένα από υψηλής ποιότητας χάλυβα και έχουν σκληρυνθεί περισσότερο από HRC 50.
Πηγαίνετε να δείτε.

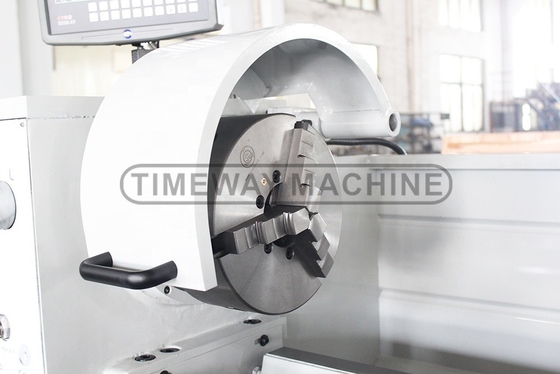

>> 3 σαγόνες χειροκίνητη τράβηξη είναι στάνταρ;
Πηγαίνετε να δείτε.
>> Οι σιδηροτροχιές του στροφείου σκληρύνονται και αθίζονται·

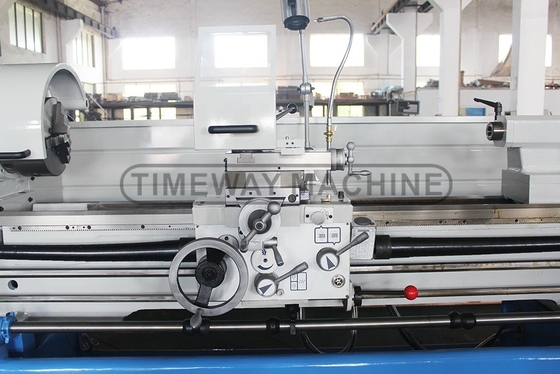

>> Τελειώστε την αυτόματη τροφοδοσία στον άξονα X και Z.
>> Το εργαλείο φύλαξης ταχυδρομείου είναι προαιρετικό.
Πηγαίνετε να δείτε.

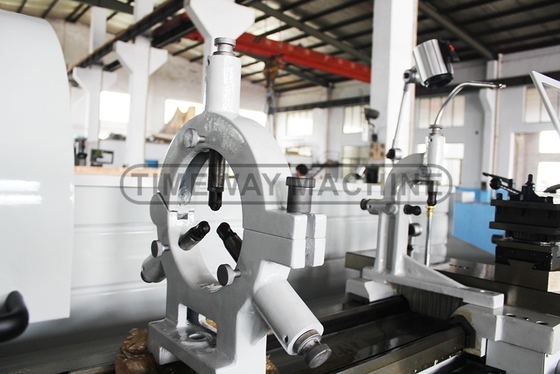

>> Η σταθερή ανάπαυση και η συνέχεια της ανάπαυσης είναι τυποποιημένη για τη μηχανή στροφής κενών.
Πηγαίνετε να δείτε.

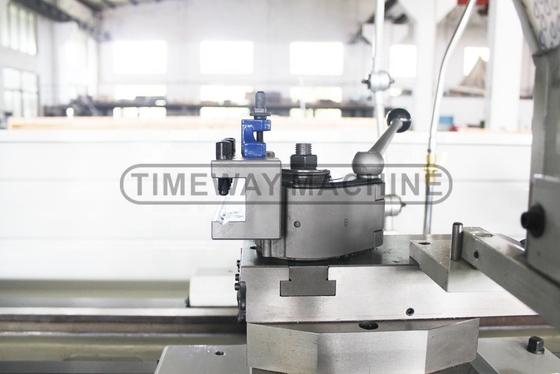

>> Διατίθεται τυποποιημένη θέση εργαλείων 4 σταθμών, θέση εργαλείων γρήγορης αλλαγής τύπου ΗΠΑ.
Πηγαίνετε να δείτε.
>> 2 & 3 άξονες DRO είναι προαιρετική.
>> Το φρένο ποδιού μπορεί να συνειδητοποιήσει την ταχεία διακοπή του σπινδέλου.
>> Ο φρουρός βίδας άξονα Z και η συσκευή μεγέθους είναι προαιρετικά.
Δοκιμή - στρογγυλότητα και κυλινδρικότητα:
Ακριβής περιστροφή της εξωτερικής επιφάνειας της ράβδου, ακρίβεια δοκιμής:
Στρογγυλότητα: μικρότερη από 0,01 mm·
Κύλινδρος: μικρότερο από 0,025/300 mm
Δοκιμή - κατακόρυφη:
Ακριβότητα περιστροφής της τελικής επιφάνειας του δίσκου, ακρίβεια δοκιμής:
Σημικότητα: μικρότερη από 0,02/300 mm
Δοκιμή - τραχύτητα:
Επεξεργασία με ακρίβεια της εξωτερικής επιφάνειας της ράβδου, ακρίβεια δοκιμής: Ακαμψία: Ra1.6um
Δοκιμή περιστροφής νήματος:
Τά νήματα κοκκίνιστης στροφής (κόκκιστη: 1:16, Στροφή νήματος: 3,175 mm), μετά από δοκιμή με ειδική συσκευή μέτρησης, μπορεί να ανταποκριθεί σε σωρευτικό σφάλμα στροφής έως 0,015/25,4 mm.
Συμπληρωματικά μέρη δοκιμής(μόνο για οριζόντιο γρανάζιο CNC):
Όλα τα lathes CNC πρέπει να πραγματοποιήσουν μια τελική διαδικασία κοπής μετά από όλες τις τυποποιημένες επιθεωρήσεις του μηχανήματος, μέσω της κοπής εξωτερικής επιφάνειας, βήματα, επιφάνεια τόξου, κωνική επιφάνεια, κλπ.,για να επιθεωρηθεί η σταθερότητα του συστήματος CNC και η συνολική απόδοση της μηχανής.
Γιατί να Επιλέξετε Εμάς
Ρενίσαου (μόνο για οριζόντιο γρανάζιο CNC):
Πριν από την παράδοση, υιοθετεί λέιζερ RENISHAW του Ηνωμένου Βασιλείου για να κάνει δοκιμές δυναμικής ακρίβειας και αντιστάθμιση, έτσι ώστε το μηχάνημα να έχει την υψηλή ακρίβεια τοποθέτησης και την ακρίβεια επανατοποθέτησης.
